Упаковка, комплектация

Acer FA100 не щеголяет кошерной коробкой. Он упакован в небольшой пластиковый бокс в салатово-белых тонах. Почётный 5-летний гарантийный срок, являющийся на самом деле главной «фишкой» FA100, на коробке упоминается дважды.

С тыльной стороны Acer сходу снимает с себя претензии, если вдруг внезапно аппаратная платформа оп!, и без какого-либо упоминая поменялась, что, к сожалению, не редкость. А может и не поменяется. С FA100 ситуация двоякая, про что позже.

Также приведены краткие технические спецификации. Совсем не лишним было бы кроме скоростей при линейных чтении/записи указать показатели при работе с мелкоблочными операциями (IOPS), ресурс на запись. Благо, эти данные Acer не скрывает, они прямо указаны в даташите.

Комплект поставки включает лишь винтик для фиксации в слоте, который ещё и не факт, что пригодится. У производителей материнских плат/ноутбуков, как бы это не было удивительно, всё ещё нет единого стандарта шага резьбы в креплениях M.2 SSD. Иногда даже доходит до смешного, когда винты отличаются даже в рамках одного производителя.

Внешний вид, особенности

Хотя по формату сайта раздел и называется «Внешний вид», а у меня в описании профиля на сайте сказано «однажды написал инструкцию к колпачку для флешки в трех томах», этап переливания из пустого в порожнее и опусов на тему дизайна платки размером 22х80 мм пропускаем. Отмечу лишь пару интересных моментов.

Во-первых, Acer FA100 – накопитель односторонний, то есть все компоненты распаяны с лицевой стороны. Тыльную сторону SSD совсем голой не оставили. Наклейка сзади не так проста. Под ней скрывается пластина из меди толщиной около 0,3 мм, немного помогающая в отводе тепла. Да, «напомогает» она не очень много, но всё же лучше, чем ничего. Здесь же стоит добавить, что эффективность теплоотвода сильно вырастет, если между накопителем и материнской платой положить дополнительную термопрокладку. Её необходимая толщина зависит от конкретной модели «материнки».

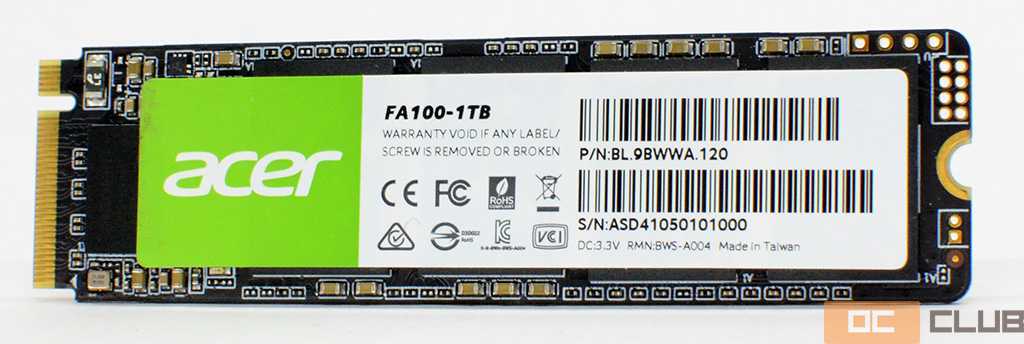

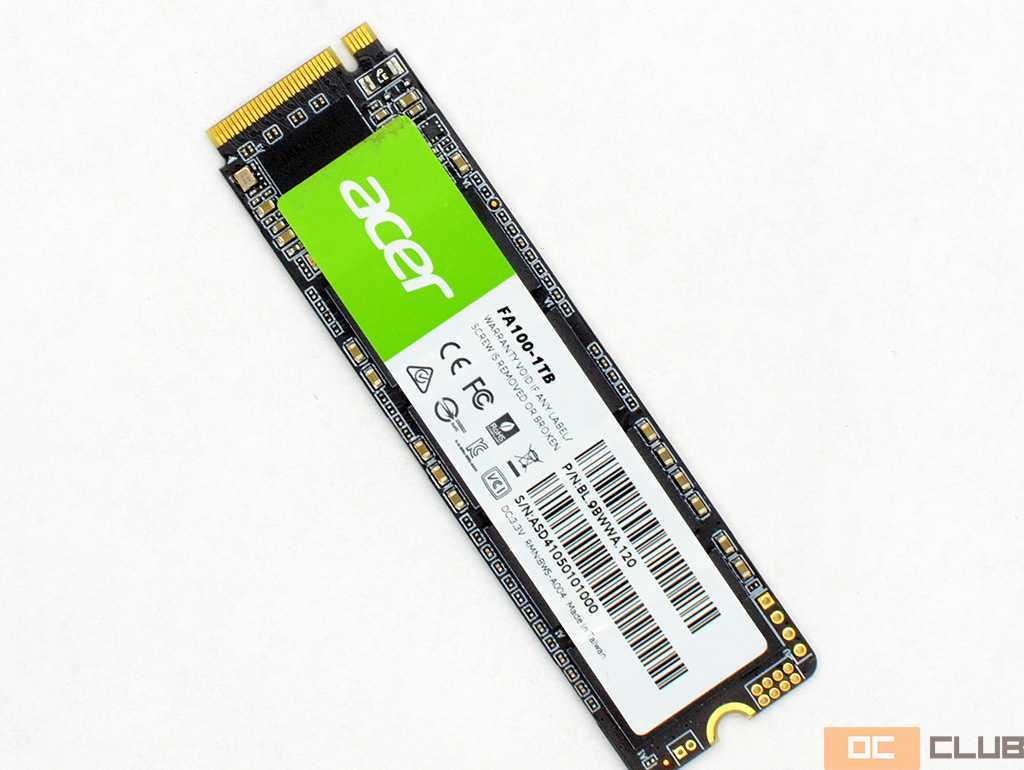

Наклейка с лицевой стороны самая простая. Охлаждать не помогает, особо полезной информации не несёт.

Acer FA100 использует не урезанный интерфейс передачи данных PCI-Express 3.0, как и положено задействуя 4 линии. Что любопытно, заявлена поддержка протокола NVMe 1.4, в то время как львиная доля других, включая даже новомодные модели с интерфейсом PCI-E 4.0, используют протокол NVMe 1.3. Более новая версия направлена на улучшение безопасности, появился модуль непрерывного журналирования событий (Persistent Event Log), улучшенный алгоритм доступа к пространству имён (Asymmetric Namespace Access), в целом внесены 28 исправлений и улучшений, но больше всего на производительности сказался хитрый буфер памяти Host Memory Buffer.

Первый делом, когда нужно удешевить SSD-накопитель, «под нож» отправляется микросхема буферной DRAM-памяти – буквально оперативная память накопителя. У контроллера в любом случае есть своя, но совсем чуть-чуть – считанные килобайты. Технология Host Memory Buffer позволяет накопителю в качестве буфера использовать оперативную память компьютера (64 МБ как максимум). HMB на самом деле технология не новая, но если ранее встречалась редко, поскольку реализовывалась производителями по желанию, в NVMe 1.4 это базовая неизменная часть стандарта. Да, это всё равно не то пальто по сравнению с нормальным выделенными DRAM-кэшем (задержки хромают, пропускная способность меньше, 64 МБ просто мало), но лучше, чем ничего, а главное бесплатно.

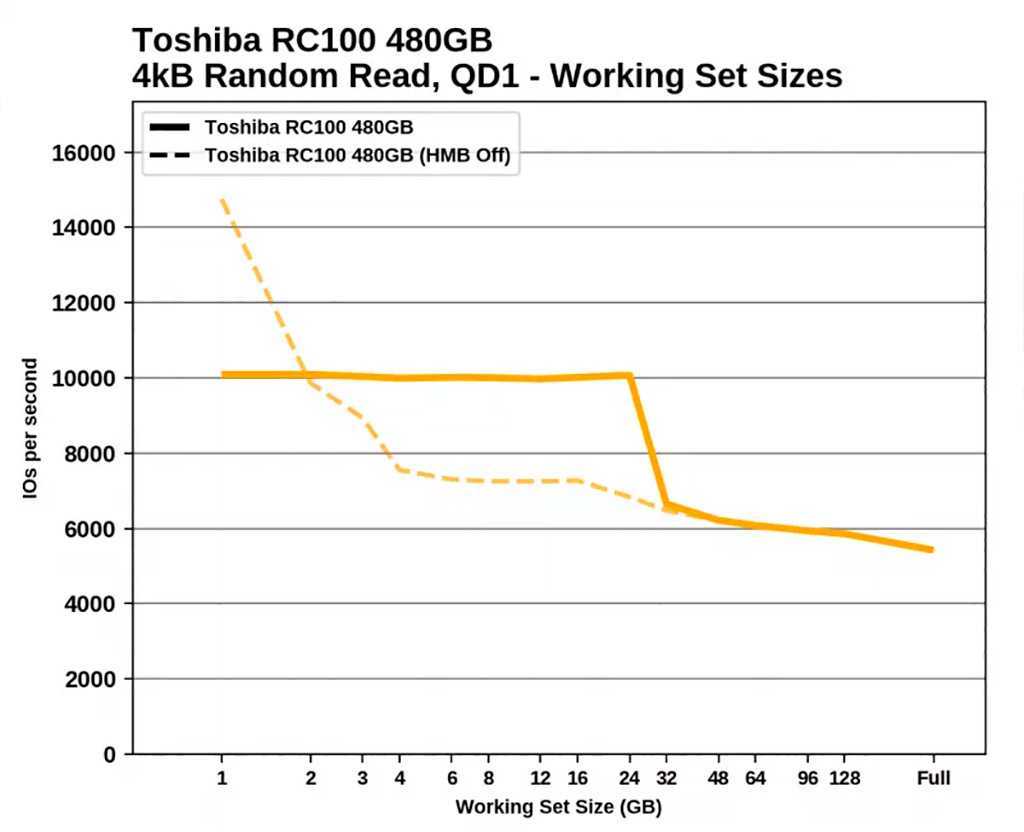

HMB не сказывается на линейном чтении, но помогает при работе с мелкими блоками данных объёмом 4 КБ. «Профит» демонстрирует следующая картинка:

В отношении рассматриваемого SSD она особенно в тему. FA100 построен по так называемой DRAM-less схематике. Суть раскрывает само название. С такой плавной подводкой подходим к аппаратной платформе. Суммарно на плате распаяно 5 микросхем: контроллер и 4 NAND-чипа с энергонезависимой памятью.

В качестве контроллера используется Innogrit IG5216, он же Shasta+. Это выполненный по 28-нм техпроцессу четырёхканальный контроллер начального уровня, поддерживающий все типы памяти. Как максимум он способен обеспечить 3400 МБ/с при чтении, 3000 МБ/с при записи, и до 500 тыс/350 тыс IOPS при работе со случайными блоками объёмом 4 КБ. Более дательные характеристики, к сожалению, Innogrit не раскрывает.

NAND-память имеет маркировку «BW29F2T08EMLCE». Кто истинный производитель достоверно неизвестно, поскольку BIWIN/Acer нанесли собственную маркировку. С наибольшей вероятностью это довольно старые 64-слойные чипы Micron типа TLC (3 бита/ячейка). По крайней мере не откровенная «палёнка», когда условно Micron-овский логотип затирают лазером и всё. Эти чипы однозначно сделаны по заказу.

Внешний вид

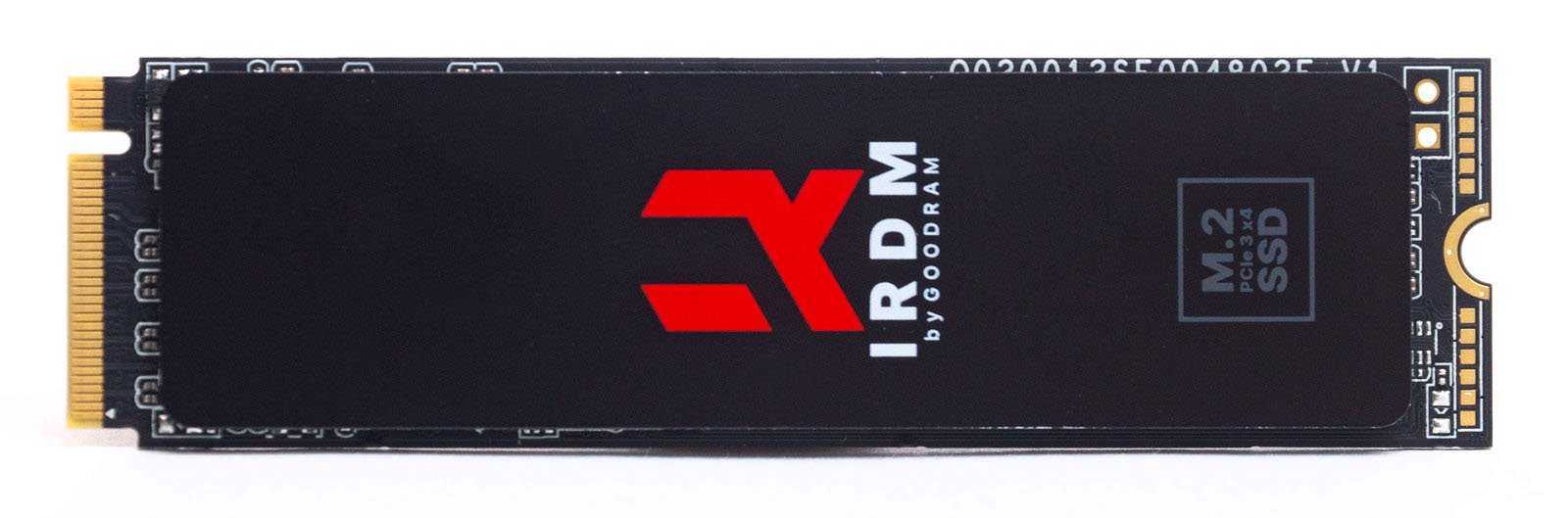

Стандартная пластина черного текстолита форм-фактора 2280 с M-ключом. На лицевой стороне имеется тонкая алюминиевая теплораспределительная пластина черного цвета с логотипом компании.

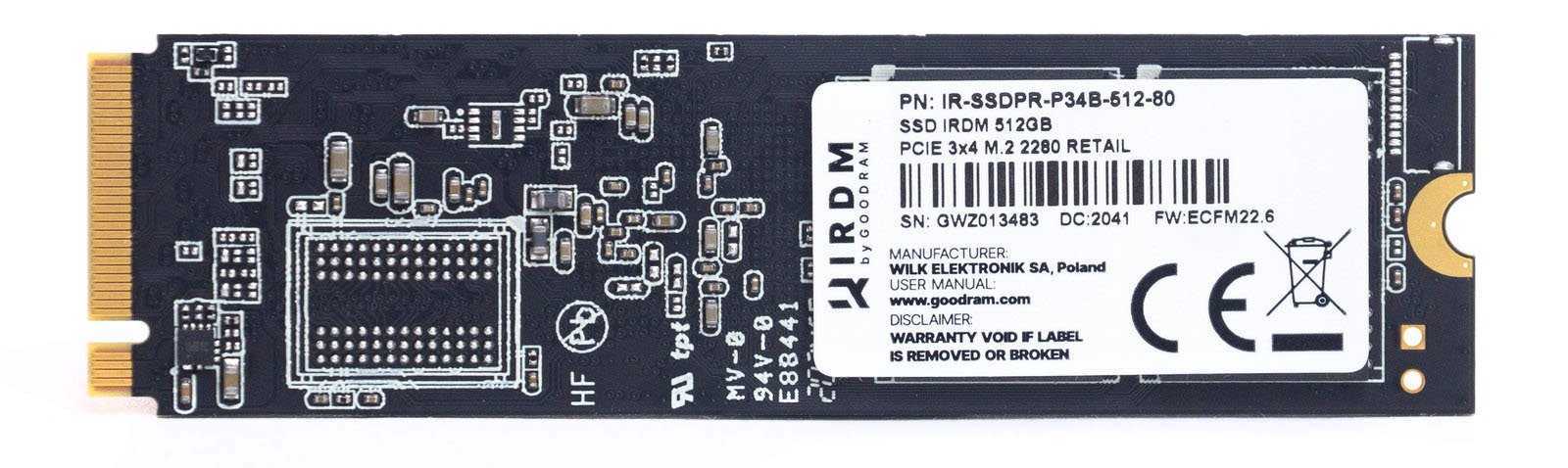

На обратной стороне мы видим наклейку с наименованием модели, она закрывает два чипа памяти.

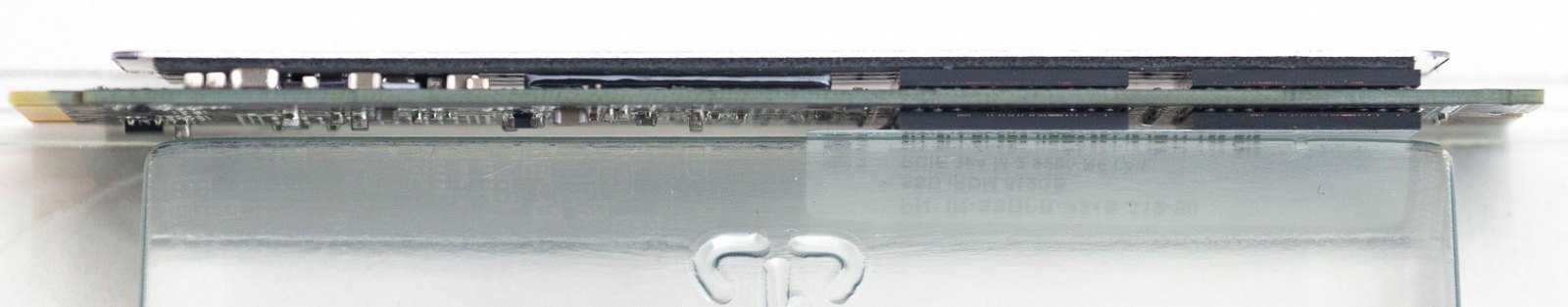

Как мы видим, чипы памяти распаяны с двух сторон текстолита, подобная компоновка нам встречалась и в моделях IRDM Ultimate X. Значительно на толщину накопителя это не повлияло.

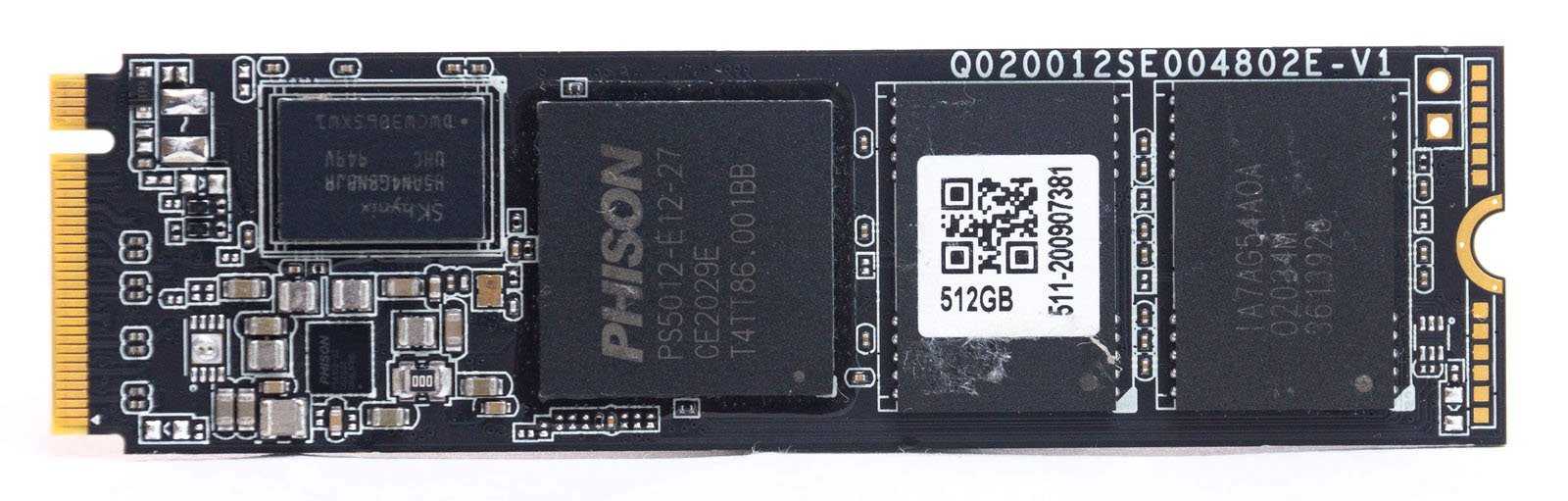

После снятия тонкой теплоотводящей пластины мы видим еще два чипа памяти, которые промаркированы как IA7AG54A0A – это разработки Toshiba на базе 96-слойной 3D TLC BiCS4 с интерфейсом Toggle NAND Mode 3.0.

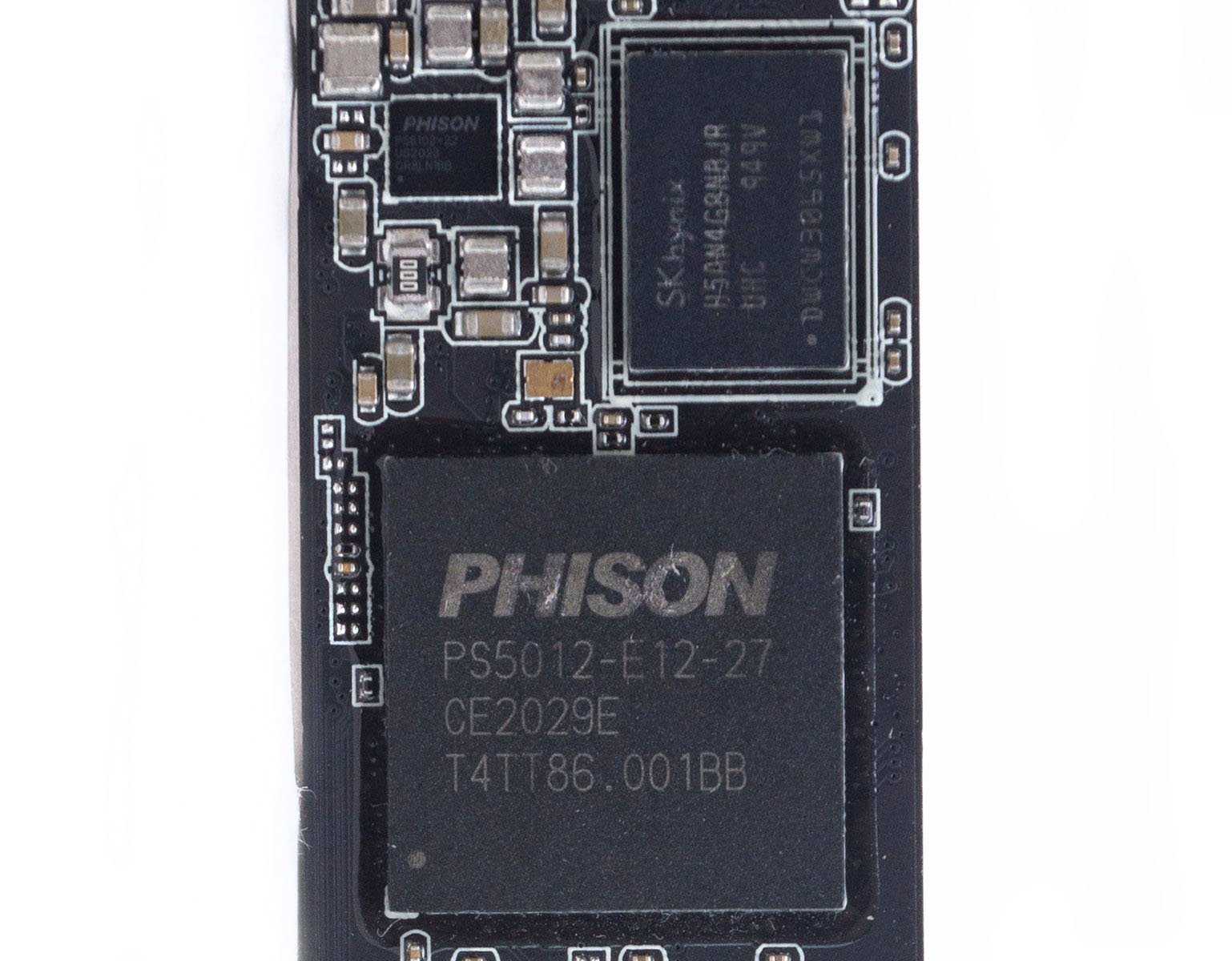

Для SLC-кэширования используется оперативная память объемом 512 Мбайт DDR4-1600 SDRAM производства SK Hynix – H5AN4G8NBJR. Это должно способствовать более высокому потенциалу при последовательной записи большего объема данных на максимально заявленной скорости.

Еще мы видим микросхему IC Phison PS6106, осуществляющую управление питанием и защиту по току.

Phison PS5012-E12 — этот контроллер изготовлен на 28-нм техпроцессе, состоит из двух ARM ядер и работает по восьмиканальной схеме с пропускной способностью 667 Мбайт/с на канал.

Данный контроллер может обеспечить скорость последовательного чтения до 3450, последовательной записи — до 3150 МБ/с. Поддерживается технология ускоренной записи, алгоритм LDPC-кодирования и исправления ошибок третьего поколения, аппаратное шифрование по схеме AES-256.

MLC 2D NAND

Диски с этой памятью сейчас установлены в ПК автора блога и большинства читателей.

Samsung

В официальном магазине лидера рынка уже нет накопителей на MLC 2D NAND — на то он и лидер! Последним героем стал 840 Pro

с 21nm Toggle Mode MLC — это был лучший SSD 2012 года, и его еще можно купить у других продавцов.

Запас выносливости у диска очень большой. Например, модель 256GB в тестировании шести дисков на убой выдержала 2.4PB (!)

Показатель выравнивания износа был исчерпан на 500TB, после чего диск принял еще почти 2000TB, продолжая использовать резервные блоки памяти

Кстати, именно этот SSD трудится у меня уже больше года в качестве основного, а старому Kingston HyperX 3K (25nm MLC NAND) теперь отведена роль диска под эксперименты и виртуальные машины. По совпадению два HyperX засветились в том же тесте, и один составляет пару выживших с 840 Pro, хотя две неустранимые ошибки выявились еще на подходе… к петабайту!

К Samsung мы еще вернемся, конечно.

Intel и Micron

Несмотря на совместное производство (IMFT), партнеры отличаются по графику вывода новых моделей на рынок. Потребительская линейка Intel

, несколько лет строившаяся целиком на контроллерах SandForce, сейчас состоит из моделей730 и 530 с памятью, изготовленной по техпроцессу 20nm. Ключевая разница между этими SSD заключается в контроллере: Intel 530 работает на старом добром SF-2281, а 730 – уже на собственном чипе Intel.

По сути, компания перенесла на потребительский рынок архитектуру корпоративных дисков DC S3500/S3700, включая защиту от потери питания. Диск для бизнеса отличает высокая стабильность производительности, что достигается в немалой степени за счет большей резервной области. Зато в модели Intel 730 контроллер и интерфейс NAND работают на более высокой частоте, что повышает быстродействие во время пиковых нагрузок.

Intel 730 — логотип игровой платформы Skulltrail подтверждает серьезность намерений фирмы завоевать сердца энтузиастов

У Crucial

(торговая марка потребительских SSD компании Micron) еще недавно модельный ряд состоял из единственного накопителя. Сначала компания долго сидела на модели m4 с контроллером Marvell не первой свежести, лишь весной 2013 года заменив ее наМ500 с Marvell 88SS9187 и 20nm MLC NAND на борту. Спустя год Crucial выпустила более производительный дискM550 тоже с памятью 20nm MLC, но с обновленным чипом Marvell 88SS9189.

Это ключевое изменение, потому что в остальном накопитель построен на архитектуре М550 и работает на таком же контроллере. Интересно, что в модели 128GB используется 20nm NAND, и только старшие модели несут на борту новую память 16nm.

Crucial MX100 — новый и недорогой диск с гарантированным объемом записи 72TB от компании первого уровня

Кстати, Micron наконец-то определилась с маркировкой новых моделей. Отныне потребительские диски Crucial с высокой производительностью представлены в линейке “MX”, бюджетные — в «BX», а “M” – накопители под брэндом Micron для изготовителей ПК (на старые модели это не распространяется, конечно).

Toshiba и SanDisk

Эти две компании исторически были не слишком активны в изготовлении «коробочных» SSD. Однако их накопители давно пользуются спросом у изготовителей ПК (вплоть до Apple), а память устанавливают в свои твердотельные диски многие ОЕМ-сборщики.

Впрочем, в последние годы партнеры активизировались на потребительском рынке под своими брэндами. Так, Toshiba

выпустила диски с загадочным названием Q Series Pro на 19nm MLC NAND 1го поколения (они также продавались под более звучным именем Strontium Hawk стороннего изготовителя).

SanDisk

развивает линейки Ultra и Extreme, обозначая модели маркетинговыми приставками вроде Plus и Pro. Например, флагманSanDisk Extreme Pro несет на борту 19nm MLC NAND 2го поколения с плотностью кристалла 64Gbit.

SanDisk Extreme Pro – один из самых быстрых дисков 2013 – 2014 годов

За, против, вердикт

Итак, подведём итоги по Acer FA100 1 ТБ. Это накопитель начального уровня, но не самого базового. От самых-самых простых его отделяет интерфейс PCI-E 3.0 на полноценные 4 линии и поддержка протокола NVMe 1.4, подарившего технологию Host Memory Buffer. Последняя позволяет накопителю резервировать 64 МБ системной оперативной памяти для своих нужд, что существенно сказывается на производительности при мелкоблочных операциях, и что для Acer FA100 идёт в большой плюс. Это хорошее преимущество над конкурентными накопителями, построенными также по DRAM-less дизайну.

Как таковых существенных недостатков за Acer FA100 не было замечено. Скорости работы высоки как при работе с мелкими блоками данных объёмом 4 КБ, так и при линейных чтении и записи. Алгоритм SLC-кэширования адекватный: пользователю доступны около 160 быстрых гигабайт (под 2700 МБ/с) при полностью пустом накопителе. Далее скорость снижается до ~800 МБ/с, после чего до ~180 МБ/с. Говоря иными словами, при почти каждой операции пользователю доступны 18% от свободного пространства очень быстрых, 75% от свободного среднебыстрые, до сопоставимых с HDD-накопителями 180 МБ/с вы навряд ли доберётесь. Кратко: скорости работы для этого ценового диапазона чуть-чуть выше «средней температуре по палате».

Заявленный ресурс также не вызывает нареканий. Для версии на 1 ТБ Acer заявляет 600 полных перезаписей – 600 ТБ записанных данных, или по 328 ГБ каждый день в течении 5-летнего гарантийного срока.

На тыльную сторону накопителя приклеили слой меди для улучшения температурных показателей

Сильно на градусах это не скажется, но хотя бы демонстрирует внимание производителя к мелочам и отсутствие экономии «на спичках»

Хотя существенных недостатков и нет, пара нюансов присутствует. Температурный датчик рабочий, но врёт. При записи данных через HD Tune на весь объём беспрерывно Acer FA100 1 ТБ прогрелся всего до 42 градусов (без радиатора). На ощупь температура была явно хорошо за 60 °C. После замера пирометром оказалось, что контроллер прогрелся до 77 °C, а чипы памяти до 70-72 °C. Это нормальные цифры для работающего в таком режиме SSD, ещё и без радиатора вообще, но датчик врёт. Впрочем, этот нюанс наверняка скоро поправят новой прошивкой, а может диагностические утилиты его ещё просто плохо знают.

Второе – рекомендованный ценник – $125 «за бугром» и около $130 в эквиваленте «в наших краях». Acer FA100 1 ТБ немного дороговат не фоне конкурентов. Схожие по ресурсу и скоростным показателям накопители ADATA Falcon и WD Blue стоят по $105. Есть много решений на QLC-памяти за ~$110, которые не хуже. Наконец, докинув до ~$140, можно взять уже действительно «взрослый» NVMe SSD с DRAM-кэшем. При ценнике $100 Acer бы мощно ворвалась на рынок SSD, за ~$115 было бы просто нормально, а вот за $125 рекомендованных уже несколько дороговато.

Хорошо:

• Неплохие скоростные показатели в общем;
• Несмотря на отсутствие DRAM, быстрая случайная запись (спасибо HMB);
• Протокол NVMe 1.4 и все вытекающие плюсы, 4 полноценные линии PCI-Express 3.0;
• Не доходит до перегрева и снижения производительности даже совсем без охлаждения;
• Немаленький ресурс (600 полных перезаписей);
• 5-летняя гарантия.

Не хорошо:

• Термодатчик врёт (вероятно, поправят прошивкой);
• Нет DRAM-памяти;
• Рекомендованный ценник несколько великоват ($125 за 1 ТБ).

По страницам

Заключение

SSD накопитель Goodram IRDM M.2 на контроллере Phison E12 является хорошим вариантом для установки в домашний ПК игровой или мультимедийной направленности, если вы ищете быстрый и недорогой вариант. Хорошие скоростные показатели, приемлемая конкурентоспособная стоимость, надежность, обусловленная пятилетней гарантией. Температурный режим при установке накопителя под радиатор остается в приемлемых рамках.

В тестах подтвердились заявленные производителем скоростные характеристики и даже с избытком. Но стоит учитывать особенности контроллера и его работы с SLC-кэшем. Реальные скорости чтения будут несколько ниже демонстрируемых в бенчмарках – от 2600 до 3000 МБ/с, что на самом деле вполне достойно.

Скорость записи зависит от объема файлов и составляет от 800 до 1200 МБ/с, достигая максимальных 2000 МБ/с при записи небольших по размеру файлов, что также является хорошим показателем для подобных решений. Большинство бюджетных вариантов накопителей М.2 могут и вовсе демонстрировать скорости записи на уровне 200 МБ/с после исчерпания кэша, что соответствует уровню современных HDD.

Изменения скоростных характеристик практически не зависят от заполненности накопителя, падение скорости наблюдается только при работе с файлами объемом от 32 ГБ и выше. Также мы видим хорошие скорости работы с мелкоблочными файлами вне зависимости от их объема. Эффект троттлинга не замечен при хорошем теплоотводе.

Плюсы:

• Высокие скорости чтения/записи для своего бюджета;
• Доступная стоимость;
• Эффективность алгоритма SLC-кэширования для операций записи;
• Пятилетняя гарантия.

Минусы:

Реальные скорости чтения ниже, чем максимальные в бенчмарках.
