3D NAND что это и стоит ли покупать
Для удовлетворения запросов на ёмкость SSD накопителей и чтобы при этом не страдала техническая часть с последующим уменьшением срока работы накопителя, производители стали уменьшать размер самих чипов памяти. Так они дошли до своего предела в 15-12 нм. Исчерпав возможность двигаться в этом направлении и увеличивать память за счёт количества хранения информации на ячейки, они решили изменить структуру их расположения. Так, появились многоуровневые флеш-памяти под аббревиатурой 3D NAND, то есть если ранее ячейки размещались в один слой, то теперь многослойно. Первая компания, которая выпустила трёхмерный чип памяти с трёхуровневыми ячейками, была Самсунг и назвала своё изобретение V-NAND, где V означало “вертикальный”. Другие производители также подхватили эту идею, и в итоге из-за трёхмерной структуры работы чипа памяти он получил название 3D NAND. В будущем планируется выпускать не только 3D V-NAND, но и 3D H-NAND (горизонтальный), так производители смогут ещё больше увеличить ёмкость памяти и срок использования.
Получается, что 3D NAND — это всё те же типы памяти MLC и TLC, только размещаются не одним слоем, а несколькими. Поэтому вы можете приобрести, например, 3D NAND TLC, который будет на голову выше флеш-памяти TLC, но количество хранения будет всё те же 3 Бита. Качественное улучшение произошло только за счёт увеличения количества транзисторов. И скорее всего выбор между 3D NAND TLC и 3D NAND MLC будет определяться личными предпочтениями. Интересно, что многие производители не спешат в характеристиках уточнять, с каким конкретно типом чипа по количеству хранимой информации та или иная модель, просто пишут 3D NAND.
Характеристики
Размеры накопителя — 77 мм x 55,7 мм x 9,6 мм, вес — 35 г. В роли памяти — 240 ГБ 3D TLC NAND. Память недорогая, но всё же неплохая, а учитывая динамику работы с устройством, этого вполне хватает. Если нужна более надежная MLC-память, милости просим к модели ESD400. Правда, там и цены немножко очень сильно другие. Впрочем, даже с TLC скорость заявляется более 400 МБ/с для последовательного чтения/записи.
Пользоваться устройством просто и приятно. Подключаем накопитель Transcend ESD220C к компьютеру — можно по кабелю, идущему в комплекте (вместе с инструкцией и гарантией). Подключили, пользуемся, всё Plug and Play. Ну и плюс — совместимость со всякими приложениями от Transcend.
Transcend Elite позволяет детально настраивать бэкапы, шифровать данные и не только. Мы сделали по приложению инструкцию, ознакомиться можно здесь. RecoveRX Software позволяет восстанавливать данные. Ну а One Touch Backup позволяет настраивать функциональность физической кнопки бэкапа на корпусе накопителя.
Внешний вид
Твердотельный накопитель Transcend ESD220C выполнен в черном пластиковом корпусе не стандартного размера. Все привыкли видеть внешние диски2,5-дюймового формата, но современные технологии позволяют делать SSD накопители более компактных размеров, что и сделали в Transcend.
Transcend ESD220Cпо размерам схожс кредитной картой, отличаясь только толщиной — 9,6 мм. Корпус выполнен из прочного пластика устойчивого к царапинам. На лицевую сторону нанесен логотип компании.
В верхней части оборотной стороны расположена идентификационная наклейка с серийным номером.

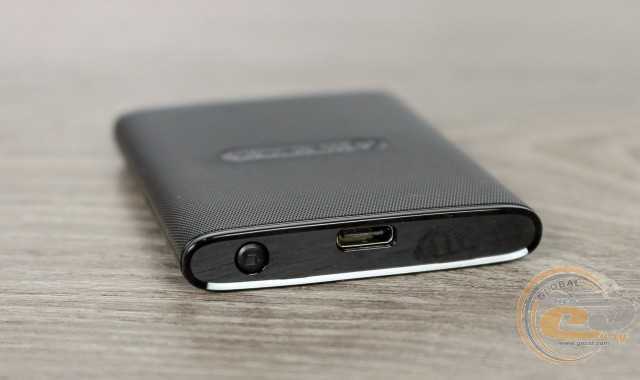

Скругленные боковые грани корпусалишены каких-либо элементов, и только на одном торце расположен разъем USB Type-C для подключения, индикатор работы и аппаратная кнопка автоматического резервного копирования и синхронизации данных.
Подключение
Накопитель отформатирован производителем в файловую систему exFat, полный объем составляет 240 млрд 46 млн 309 тысяч 376 байт, что соответствует 223 ГБ. Также в модельном ряду Transcend ESD220C представлены накопители на 120 и 480 ГБ.
По сути Transcend ESD220C представляет собой стандартный SSD диск, работающий по интерфейсу SATA III и снабженным контролером SATA-USB 3.1 Gen1, заключенный в компактный корпус. SSD диск поддерживает технологии TRIM, S.M.A.R.T и NCQ. С помощью программы CrystalDiskInfo можно просмотреть SMART накопителя.
Программное обеспечение
Владельцам ESD220C доступно эксклюзивное ПО управления данными Transcend Elite. Этот пакет полезных программ позволяет упорядочивать, защищать и обновлять наиболее важные для пользователя данные. Помимо стандартных функций резервного копирования, восстановления и шифрования данных есть возможность заблокировать или разблокировать ESD220C с помощью мобильного или настольного (только для Windows) приложения Transcend Elite.
Тестирование
Твердотельный накопитель ADATA Falcon объемом 512 Гб установлен в первом слоте M.2 материнской платы ASUS ROG Strix B550-E Gaming между видеокартой и жидкостной системой охлаждения процессора. Благодаря такому расположению, SSD лишен дополнительного обдува, и мы сможем оценить все его возможности в тяжелых условиях.
Для начала посмотрим информацию, которую нам предоставит всеми известная диагностическая программа CrystalDiskInfo. В режиме бездействия температура модели находится на отметке 38-40°С
Твердотельный накопитель поставляется в чистом виде без созданных разделов для файловых систем. После инициализации, создания одного раздела на весь доступный объём памяти и форматирования в файловую систему NTFS со стандартными параметрами пользователю доступно 476 Гб.
Приводим результаты популярных тестовых программ: AS SSD Benchmark, ATTO Disk Benchmark, CrystalDiskMark, HD Tune Pro и AIDA64 Disk Benchmark.
AS SSD Benchmark — программа-бенчмарк для тестирования скорости чтения/записи жестких дисков и SSD накопителей. AS SSD Benchmark стала фактически стандартом, благодаря своим синтетическим тестам на скорость чтения и записи, системы скоринга и трех отдельных тестов копирования данных в реальном окружении.
Тест AS SSD Compression Benchmark записывает случайные тестовые блоки данных, используя различные уровни сжатия.
ATTO Disk Benchmark — старая, но проверенная временем программа для тестирования скорости чтения/записи жестких дисков и твердотельных накопителей (SSD), которая позволяет выставить размер блока и количество файлов в блоке.
CrystalDiskMark — это еще одна очень популярная утилита для тестирования производительности, как жестких дисков, так и твердотельных накопителей. Особенность программы заключается в том, что помимо количества прогонов вы можете выставить объем данных, с которыми она будет работать; в данном случае — 64, 512, 1024, 4096, 8192 и 16384 МБ.
HD Tune Pro — утилита для тестирования накопителей с обширным набором бенчмарков и рядом дополнительных возможностей.
AIDA64 Disk Benchmark — комплекс тестов для твердотельных накопителей, позволяющий проверить скоростные характеристики и температурный режим при долговременных операциях.
Линейное чтение, продолжительность теста — 13 минут, просадок нет.
Линейная запись — один из самых сложных тестов для твердотельного накопителя. Скорость записи начинается с 1450 МБ/с и сохраняется до тех пор, пока не записано 162 Гб, что составляет почти треть объема ADATA Falcon нашего образца. Далее основной кэш SLC становится переполнен и контроллеру Realtek RTS5762DL требуется одновременно копировать данные из SLC в TLC, чтобы освободить место при достижении указанной емкости, параллельно обрабатывать входящий поток данных. В таком режиме запись падает до 177 МБ/с. Скоростные характеристики накопителя восстанавливаются к исходным значениям после небольшого простоя, но после трети заполнения объема накопителю ADATA Falcon 512 Гб приходится туго.
При обычной офисной работе температура твердотельного накопителя ADATA Falcon составляет 50-60°С, что является отличным температурным режимом для SSD M.2 с интерфейсом PCIe 3.0 x4. При более сложных и длительных операциях нагрев контроллера достигает 70-75°С, в то время как температура микросхем памяти — около 53°С согласно показаниям пирометра. Но и в таком режиме наш образец ADATA Falcon объемом 512 Гбайт не сдавался и не прекращал операции записи.
В наиболее сложных задачах температура контроллера Realtek RTS5762DL достигала 83-85°С и на ней стабилизировалась, но скорость записи не снижалась. ADATA Falcon объемом 512 Гбайт отдавал всего себя служению пользователю. Не будем забывать, что твердотельный накопитель находился полностью без вентиляции со стороны кулера процессора, видеокарты и корпусных вертушек.
Высокая скорость работы
Мы протестировали производительность модели с помощью программы CrystalDiskMark 6, подключив накопитель к ноутбуку Huawei MateBook 13 по кабелю USB-C — USB-C.
Скорость при чтении составила 443 МБ/с, при записи — 403 МБ/с.
Важно: на компьютерах с Windows 10 версии 1809 и выше возможно снижение скорости. Чтобы восстановить производительность, необходимо поменять настройки накопителя

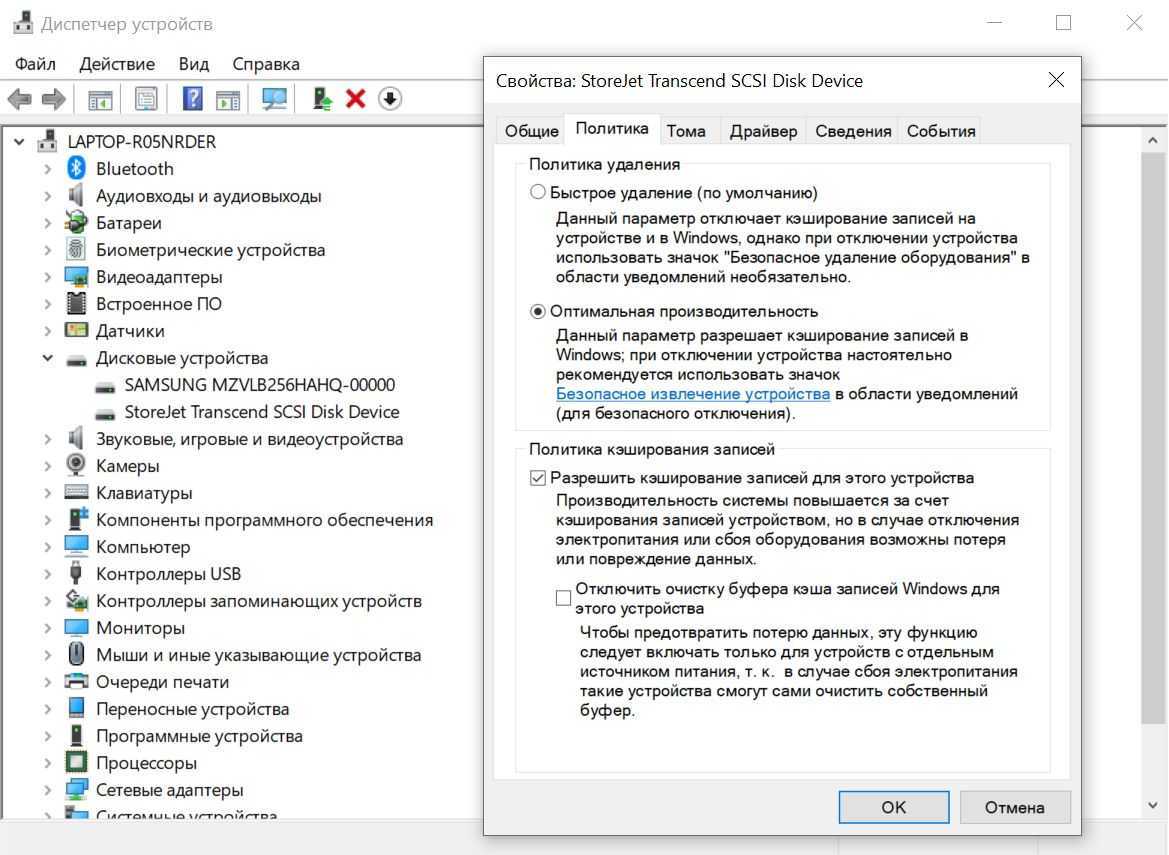

В разделе «Диспетчер устройств» — «Дисковые устройства» надо найти модель SSD Transcend и открыть ее свойства. Во вкладке «Политика» выбрать параметр «Оптимальная производительность» вместо «Быстрое удаление».
От однослойных кристаллов к трехмерным
По мере развития технологий производства кремниевых подложек размер кристаллов микросхемы уменьшается. В конечном итоге разработчики памяти типа NAND на основе однослойной, плоской архитектуры столкнулись с ограничением максимальной плотности записи. Поэтому производители стали исследовать возможности создания многослойных, трехмерных кристаллов флэш-памяти. Такое решение приносит с собой ряд других проблем с удержанием данных, надежностью и производительностью. К счастью, используя самые современные программные методики управления памятью, производители сумели справиться с этими недостатками, добившись реализации необходимых характеристик и высокой производительности, сохраняя при этом невысокую стоимость накопителей.
Результаты тестирования
Реальная ёмкость в системе и результаты тестирования ниже:
По тестированию три момента. Первый — с кабелями случались глюки, у меня несколько раз скорости внезапно из 1000 МБ/с становились 40 МБ/с, нужно было перетыкивать кабель в другой разъём на материнской плате, после чего возвращать его обратно. Второй — во время теста корпус SSD ощутимо нагревался, что лишний раз подтверждает версию о PCIe M.2 внутри.
Температуры, по заявлениям производителя, не влияют на работу, плюс — это актуально только для длительной нагрузки в бенч-менчах. Так что, несмотря на губительность высокой температуры для DRAM, в реальных задачах она будет не шибко критична. Но тут есть ещё третий момент. Накопитель, как я понимаю, не поддерживает мониторинг S.M.A.R.T., а это значит, что проверить температуру, здоровье и наработанные часы не получится. Почему поддержки нет? Не знаю.
UPD: S.M.A.R.T., судя по всему, у накопителя имеется. Так что спишем это на глюк тестовой сборки.
И по скоростям всё сладко. Гиг по USB на последовательную передачу данных есть. Плюс — рандомное чтение/запись даже по Type-C выше, чем у жесткого диска, раз в десять, а значит будет ощутимо лучше для игровых задач. Но в играх накопитель будет греться. Отака хурма, малята.
Фирменный софт для работы с данными
Программа Transcend Elite, которую можно скачать на официальном сайте производителя для macOS и Windows, служит для комфортной работы с файлами на накопителе. Среди основных функций ПО: создание резервных копий (вручную или по расписанию), восстановление данных, шифрование и расшифровка с применением 256-битного AES, копирование файлов из облачных хранилищ (Google Диск, Dropbox) и их синхронизация исходной и целевой папках. Особенно удобно, что у программы простой и понятный интерфейс на русском языке.
 |
 |
Еще одно ПО — Transcend SSD Scope — разработано для работы с самим накопителем: мониторинга его работоспособности и уровня износа, оптимизации и обновления. Главные функции программы: отображение информации о SSD, диагностика накопителя, форматирование данных (безопасное удаление всех файлов), обновление прошивки до актуальной версии и клонирование системы (копирование данных на новый SSD Transcend). Приложение также доступно для и обладает русским интерфейсом.
Тестирование
Тестовый стенд выглядит следующим образом:
- Процессор AMD Ryzen 7 1800X
- Кулер Enermax ETS-N31
- Термопаста be quiet! BC1
- Материнская плата MSI X470 Gaming Plus
- Видеокарта NVIDIA NVS 295 256MB
- ОЗУ Silicon Power 2x16GB 2400MHz
- SSD Goodram CX300 240GB
- HDD Western Digital Blue 2x1TB 7200RPM
- БП be quiet! Power Zone 1000W
- Корпус Deepcool Kendomen RD
Процессор AMD Ryzen 7 1800X предоставлен магазином Kiev-IT. 16-поточный монстр преспокойно утирает нос конкурентам в рабочих задачах, но и в играх тоже неплохо себя показывает за счёт турбо-частоты до 4 ГГц. Плюс — разблокированный множитель и TDP всего 95W.
Двухканальный набор Silicon Power DDR4 2x16GB 2400MHz, взявший частоту 3000 МГц, пускай и с солидными таймингами, ещё не скоро станет ботлнеком в играх. Особенно когда упор идёт в видеокарту за счёт высоких настроек графики.
Замеры скоростей проводились в CrystalDiskMark, AS SSD Benchmark и HD Tune Pro. Версии приложений — на скриншотах. Сравнивать накопители будем с внешними HDD Transcend StoreJet 25C3N, Apacer AC633, и в роли потолка производительности — геймерским NVMe SSD XPG GAMMIX S5 512GB.
Внешний вид
Корпус накопителя выполнен из алюминия, поверхность отшлифована и окрашена (в нашем случае в черный цвет).
На лицевой стороне расположено наименование компании производителя и обозначение устройства — Solid-State Drive.
С обратной стороны находится обозначение модели, страна производителя и значки соответствия различным стандартам качества и сертификатам.
По торцам идут пластиковые вставки.
Интерфейс USB закрывается плотной крышкой на поворотном креплении. Под крышкой находится резиновая прокладка, не пропускающая влагу. Для облегчения открытия имеется небольшой выступ.
Под крышкой рядом с разъемом находится индикатор активности накопителя.
Устройство имеет удобную форму, симметричные углубления обеспечивают надежный захват. Возможно как горизонтальное, так и вертикальное размещение девайса.
Единственное — не очень эстетично выглядит откинутая крышка при подключении накопителя кабелем, она может мешаться, цепляться, например, при подключении к смартфону.
Кабели толстые, средней жесткости. Длина равна 15 см без учета штекеров.
Вскрыть накопитель не представляется возможным, заявленная степень защиты не предусматривает его разборку. По данным ресурса Tom’s Hardware внутри находится четырехканальный контроллер Innogrit IG5208 с поддержкой HMB. Данный контроллер широко используется компанией ADATA.
За интерфейс USB Type-C отвечает контроллер ASMedia ASM2362, обеспечивающий скорость до 1000 МБ/с между интерфейсами USB 3.1 и PCI Express Gen3 ×2.
Память 3D TLC NAND на основе 64-слойных чипов Micron.
Долговечность и как она оценивается
Длительность эксплуатации памяти NAND измеряется в количестве циклов записи/стирания (P/E cycles), которые определяет количество операций записи и стирания данных, которые может выполнить флэш-память до того, как изолирующий оксидный слой деградирует до такой степени, что ячейка не сможет более удерживать минимально необходимый для сохранения информации заряд. Показатель P/E для кристаллов SLC варьируется от 50 000 до 1 000 000, в то время, как для микросхем MLC он составляет всего 3 000 и лишь 1 000 для памяти типа TLC.*
| Тип NAND | SLC | MLC | 3D TLC | 96-слойная 3D TLC |
|---|---|---|---|---|
| бит/ячейка | 1 | 2 | 3 | 3 |
| Производительность | ★★★★ | ★★ | ★ | ★★ |
| Долговечность (циклов записи/стирания) | 50K | 3K | 1K | 3K |
| Надежность (удержание данных) | ★★★★ | ★★ | ★ | ★★ |
| Потребляемая мощность | Низкая | Удовлетворительно | Удовлетворительно | Низкая |
| Стоимость | $$$$ | $$ | $ | $ |
| Особенности | Срок службы накопителя может быть важнее его стоимости | Широко применяется в твердотельных накопителях и большинстве промышленных систем | Чаще всего используется в потребительских продуктах | Подходит для применения в твердотельных накопителях и большинстве промышленных систем |
HD Tune Random Access Benchmark
Этих скоростей хватит для многих задач. Не только мультимедийных — я, например, с этого диска запускал и играл в Dead Air, модификацию на S.T.A.L.K.E.R. Так что в роли игрового накопителя ESD220C вполне хорош.
Впрочем, если вы застали первую версию данной статьи, то цифры в случае с CrystalDiskMark выглядели как-то так:
Обратите внимание на показатель Write на первой картинке. Это глюк, и скорее всего глюк программы, но исправить его мне удалось в хорошо известном постоянным читателям магазине Kiev-IT
Там я смог протестировать накопитель не только с комплектным (кабель X), но и с двумя другими кабелями, один из которых был из комплекта ESD220C 120GB (кабель Y), а второй — Type-C к Type-C (Z).
В общем, результат на первой картинке был получен и у меня дома, на системе Ryzen 7 1800X/X470 Gaming Plus, и на Intel Core i7-7700K/Z270 Prime. Вторая картинка появилась со сменой кабеля. И после того, как я увидел её на двух кабелях (Y и Z), то перепроверил кабель X, и при двух свидетелях получил… вторую картинку.
Да, я не оговорился, и вы не ослышались. Показатель в CrystalDiskMark 6.0.2 был исправлен простой сменой кабеля. Такие глюки — одна из тех причин, по которым я в своё время едва не ушёл из ИТ. Ни с чем не связанные, бессистемные и решающиеся смесью везения и тыка пальцем в небо
Впрочем, важно то, что вы теперь будете знать, чего опасаться и какие цифры искать
Выводы
Transcend ESD220C оказался отличной заменой стандартным внешним жестким дискам – компактные размеры и значительно более высокие скоростные показатели положительно сказываются на эксплуатации устройства. Важным плюсом является отсутствие подвижных элементов в конструкции твердотельного накопителя, а значит Transcend ESD220C не страшны падения. Также стоит отметить возможность использования Transcend ESD220C с устройствами, поддерживающими OTG-технологию (различные планшеты и смартфоны), что зачастую недоступно стандартным внешним жестким дискам.
Как это не парадоксально, но минусом устройства является легкий вес и пластиковый корпус – подобное стильное и современное устройство так и напрашивается в премиальный сегмент, тем более, что стоимость в любом случае будет высокой, SDD диски все еще дороже стандартных HDD. Вот и получается, что легкий пластиковый корпус дешевит устройство, а при использованииметалла внешний вид был бы значительно лучше,попутно улучшилось бы охлаждение, что положительно скажется и на продолжительности жизни диска.
Плюсы:
- Скорость работы;
- Компактные размеры
Минусы:
Стоимость.
