Энергопотребление
Как показали замеры энергопотребления, отличие между платами по части экономичности очень невелико. После активации всех доступных энергосберегающих опций в UEFI, во всех режимах системы демонстрируют очень схожие результаты: 32–35 Вт в простое и менее 50 Вт во время проигрывания тяжелого НD-видео формата 1080p. Очень достойные показатели для платформ подобного уровня. К тому же нужно учитывать, что в тестовой конфигурации использовался блок питания мощностью 1 кВт, КПД которого при подобных нагрузках далек от идеального. Под нагрузкой на все ключевые узлы системы в утилите OCCT (тест БП), все платформы потребляли электроэнергии меньше 100-ваттной лампочки.
Разница в показателях участников теста очень незначительная. В режиме покоя минимальное преимущество у плат от ASUS и ZOTAC, весьма незначительное при просмотре видео и игре Far Cry 2, а под стресс-тестом и вовсе исчезающе мало.
Упаковка и комплектация
Поставляется NH-L9a-AM4 в привычно оформленнойдля корпоративного стиля Noctuaкоробке. Лицевая сторона упаковки информирует пользователя о ключевых особенностях устройства. Отдельный акцент производитель делает на то, что Noctua NH-L9a-AM4 предназначается только для АМ4 платформы.
Описание преимуществ охладителя доносится до потребителя на тыльной стороне упаковки. Информация переведена на восемь языков, включая русский.
Краткая техническая информация и описание комплекта поставки Noctua NH-L9a-AM4 представлено на боковой грани упаковки.
Другая боковая сторонасодержит слайды с текстовым пояснением технических преимуществ, которыми обладает Noctua NH-L9a-AM4.
Сама упаковка Noctua NH-L9a-AM4 небольших размеров, но внутри все уложено согласно премиальности продукта. Кулер и прочий комплект поставки находятся в поролоновом органайзере, а руководству по установке нашлось место на крышке упаковки.
Все оформлено настолько аккуратно и продуманно, что впремиальности этого решения даже не приходится сомневаться. Впрочем, именно такой подход всегда был визитной карточкой Noctua.
Комплект поставки Noctua NH-L9a-AM4 включает:
- металлический бэкплейт для АМ4;
- винты для крепления кулера;
- наклейка-логотип производителя;
- фирменная термопаста Noctua NT-H1;
- Low Noise Adapter для снижения оборотов вентилятора с 2500 до 1800 об/мин (L.N.A.);
- руководство по установке.
Результаты тестирования
Уровень шума

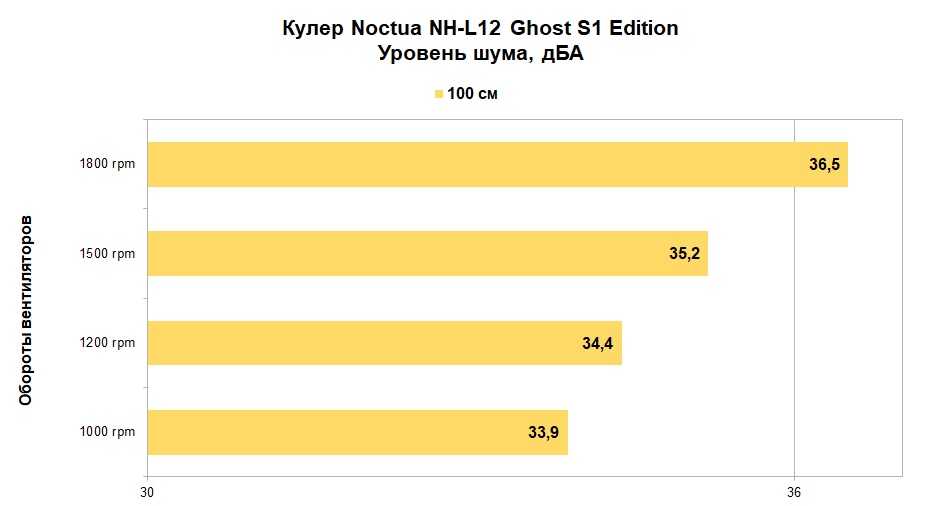

Использование 92 мм вентилятора Noctua NF-B9 PWM, находящегося под радиатором, положительно сказывается на уровне шума – относительно тихий режим обеспечивается при оборотах до 1500 rpm и чуть выделяется при более высоких оборотах вентилятора. Напомним, что максимальные обороты можно снизить до 1300 rpm за счет использования адаптера L.N.A., и тогда кулер будет тихим.
Температуры

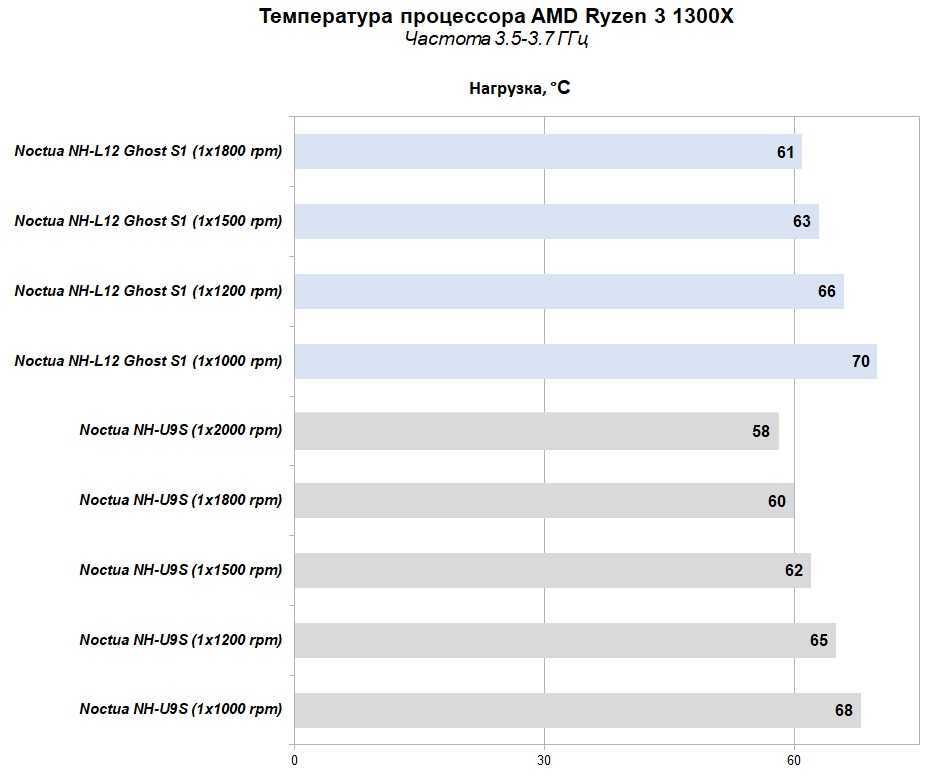

По замерам температур низкопрофильный кулер Noctua NH-L12 Ghost S1 Edition не сильно отстает от эталонного башенного кулера Noctua NH-U9S, имеющего пять медных тепловых трубок – проигрыш составляет 1-2 °С при одинаковых оборотах вентиляторов. Для компактного кулера это весьма неплохой результат.
Отдельно мы провели тест кулера Noctua NH-L12 Ghost S1 Edition с процессором AMD Ryzen 7 1700X (TDP 95 Вт). Естественно, температура оказались выше, и с учетом повышенной температуры окружающей среды 26,2 °С кулер смог обеспечить охлаждение (72-75 °С) только при высоких оборотах вентилятора 1500-1800 rpm. Главное, чтобы была вентиляция внутри корпуса.
Внутренняя конструкция
Боковины с перфорацией у корпуса Cooler Master MasterBox NR200P имеют противопылевые фильтры, установленные с внутренней стороны.
Если говорить о конструкции компактного корпуса, то она, естественно, несколько отличается от типичных Mid-Tower корпусов, но при этом функционал MasterBox NR200P для таких размеров весьма неплохой, а объем доступного пространства (18,25 л) используется по максимуму.
Так, на левой боковине присутствует рамка-крепление, на которой можно разместить два 120/140 мм вентилятора или один 120/140/240/280 мм радиатор жидкостной системы охлаждения. Правда для радиатора имеются ограничения: максимальная ширина 141 мм и невозможность использования при установке видеокарты в вертикальном положении. В случае вертикальной установки видеокарты появится ограничение по высоте кулера – 76 мм.
После демонтажа крепления можно увидеть компоновку. Имеется одно общее пространство, где размещается mini ITX/mini DTX материнская плата (максимальный размер — 244 мм х 226 мм), видеокарта длиной до 330 и рамка-крепление блока питания SFX/SFX-L.
Свободного пространства за поддоном не предусмотрено.
Только обратим внимание, что при установке SFX-L блока питания рамка крепится в самом верхнем положении, в противном случае он может помешать установке длинной видеокарты. SFX блок питания можно установить чуть ниже
Фиксация рамки осуществляется двумя винтами снизу.
На дне корпуса возможно установить два 120 мм вентилятора (если используется трехслотовая видеокарта толщиной более 2.5 слота, то необходимо использовать тонкие вентиляторы). Допускается установка 120/240 мм радиатора системы жидкостного охлаждения (СЖО), однако здесь тоже есть ограничения – использование однослотовой системы охлаждения видеокарты или в случае вертикальной установки видеокарты.
На задней стенке вместо вертикальной установки видеокарты можно разместить 92 мм вентилятор, при этом поднимать/опускать его можно в широком диапазоне.
Установить вентиляторы на передней стенке невозможно, но имеются посадочные места для установки двух 2.5″ накопителей или помпы СЖО. Места установки подписаны.
Дополнительное место для 3.5″ предусмотрено на рамке-кожухе SFX/SFX-L блока питания. Устанавливается он на верхней части.
Приятно видеть, что производитель позаботился о кабель-менеджменте – вдоль рамки размещены четыре стяжки на липучках, обеспечивающих фиксацию кабелей.
Верхняя крышка корпуса предназначена для установки двух 120 мм вентиляторов. Из-за небольшого свободного пространства вверху установить радиатор СЖО не получится.
COUGAR Conquer Black
- Поддерживаемые форм-факторы: ATX, mATX, Mini-ITX
- Типоразмер: Midi-Tower
- Наличие блока питания: нет
- Габариты (ШхВхГ): 255x580x685 мм
- Вес: 15 кг
- Материал: сталь
- Окно на боковой стенке: есть
- Отсеки 3,5″: 3
- Отсеки 2,5″: 4
- Слоты расширения: 7
- Разъёмы спереди: USB 3.0 x2, наушники, микрофон
А если вы и вовсе утомились от всех этих корпусов и вам хочется чего-то действительно нового, необычного, рекомендую обратить ваше внимание на Conquer от компании COUGAR. Внешним видом производитель как бы сразу даёт понять, что этот корпус исключительно на любителей. Дизайн напоминаем чем-то гоночные автомобили или мотоциклы с солидной ноткой киберпанка
Основной цвет – оранжевый, он идеально сочетается со встроенной подсветкой такого же цвета внутри корпуса, что делает общий вид более живым даже без установленной внутри системы
Дизайн напоминаем чем-то гоночные автомобили или мотоциклы с солидной ноткой киберпанка. Основной цвет – оранжевый, он идеально сочетается со встроенной подсветкой такого же цвета внутри корпуса, что делает общий вид более живым даже без установленной внутри системы
Внешним видом производитель как бы сразу даёт понять, что этот корпус исключительно на любителей. Дизайн напоминаем чем-то гоночные автомобили или мотоциклы с солидной ноткой киберпанка. Основной цвет – оранжевый, он идеально сочетается со встроенной подсветкой такого же цвета внутри корпуса, что делает общий вид более живым даже без установленной внутри системы.
Учитывая необычную конструкцию самого каркаса, стекло пришлось сделать соответствующей формы, так что крепежных винтов пять. Да, это не очень-то удобно, зато выглядит зрелищно.
Также я настоятельно не рекомендую покупать этот корпус, если вы собираетесь устанавливать традиционное, воздушное охлаждение. Скорее всего это будет трудно и рисково, потому что материнская плата устанавливается внутрь под наклоном, что может вызвать какие-то проблем. Зато СВО внутри такого монстра выглядит максимально показательно.
Блок питания находится внизу, рядом с материнской платой. Он ничем не ограждён и его хорошо видно, также видно и насколько неэффективно используется свободное место, но с этим придётся мириться.
Отзывов у корпуса немного, но из тех, что есть, понятно, что брать просто под домашнюю сборку такой вариант не имеет особого смысла, даже если вам хочется максимально декоративный корпус. В первую очередь производители совсем не учли простоту сборки, а во-вторых, даже в “закрытом” состоянии корпус имеет огромные щели, из-за которых настроить нормальную циркуляцию воздуха не получится. В общем, выбор неоднозначный, но интересный.
4 место — Phanteks Eclipse P300A
- Форм фактор: Mid-Tower;
- Поддерживаемые материнские платы: mini-ITX, Micro-ATX, ATX;
- Размеры носителей: (2) 3.5” (1) 2.5”;
- Интегрированные вентиляторы: (1) 120mm ARGB.
Рассматриваемая модель корпуса – это безупречное решение для начинающего сборщика. Объединяет в себе доступную цену, простоту и функциональность.
Передняя панель сочетает в себе качество, продуваемость и стиль. Несмотря на то что корпус поставляется лишь с одним интегрированным вентилятором, качество вентиляции на высоком уровне. Рекомендуется позаботиться о добавлении ещё одного вентилятора, который гарантировал бы должное охлаждение видеокарты.
Плюсы
- низкая стоимость;
- поразительное качество охлаждения;
- простота сборки.
Минусы
- может быть шумным на предельной нагрузке;
- поставляется с одним вентилятором;
- отсутствует RGB и USB-C.
BTX (Balanced Technology eXtended)
Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.
И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.
Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.
| Форм-фактор | Размеры материнской платы | Количество слотов расширения |
| BTX | 267 × 325 мм | 7 |
| micro BTX | 267 × 264 мм | 4 |
| nano BTX | 267 × 224 мм | 2 |
| pico BTX | 267 × 203 мм | 1 |
Особенность форм-фактора BTX — это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.
Плюсы и минусы
Удобное расположение комплектующих для их качественного охлаждения
Более компактные размеры
Не совместимость с АТХ
Отказ Intel от поддержки
Рынок доступных компонентов
Некоторые Mini-ITX — материнские платы, созданные на базе чипа AMD, — многие покупатели относят к бюджетному сегменту. Дело в том, что устройства имеют привлекательную стоимость. Однако потенциал у таких плат намного выше, ведь производитель постарался сделать продукт, который способен удовлетворить даже требовательного покупателя.
Начать лучше с того, что наряду с интегрированными сетевыми, звуковыми и видеоадаптерами, технологи компании поместили на плате полноценную шину PCIex16. А это значит, что в небольшой корпус устройства можно установить современную игровую видеокарту. Естественно, потенциал такого компьютера уже напрямую будет зависеть от процессора в системе. Ограничений нет никаких — можно установить даже кристалл с восемью ядрами.
LPX и NLX
Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.
Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).
Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.
Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.
Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).
Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.
Плюсы и минусы
Маленькие размеры
Тихие
Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение
В заключение
Не нужно строить иллюзий, что форм-факторы материнской платы имеют сегментацию по производительности. Это ошибочное мнение. Уменьшение размеров системного блока вызвано лишь удобством пользования, ведь зачастую большинство настольных компьютеров нерационально используют место на столе или под ним. На этом все отличия и заканчиваются.
Что ведущие тайваньские производители всерьез взялись за создание Mini-ITX-устройств, подходящих геймерам и оверклокерам. Сегодня мы в этом еще раз убедимся, ведь сравнительное тестирование посвящено выбору материнской платы для небольшого, но мощного игрового компьютера с современным процессором Intel Kaby Lake и полноценной дискретной видеокартой. К тому же в продаже полно интересных миниатюрных корпусов, все большую популярность получают мощные блоки питания форм-фактора SFX, а некоторые производители выпускают специальные укороченные версии 3D-ускорителей. Дело остается за малым: определиться со списком комплектующих и собрать свой игровой компьютер мечты.
Формат Mini-ITX не так популярен, как те же mATX и ATX, но и здесь есть чем «поживиться». Я обратился за помощью в компьютерный магазин «Регард » и взял все Mini-ITX-платы на базе чипсета Z270 Express, какие были на тот момент в продаже. Все шесть устройств вполне подходят для обозначенной в статье задачи — создания производительного, но компактного игрового системного блока. Осталось выявить сильные и слабые стороны каждого из участников тестирования.
Системные платы форм-фактора Mini-ITX не поддерживают массивы видеокарт AMD и NVIDIA, так как оснащены только одним PEG-портом. Разъем для накопителей (в том числе Intel Optane) M.2, к которому подведено четыре линии PCI Express 3.0, есть во всех решениях на базе 200-й логики. Получается, что Z270 Express интересен только из-за разгона и высокочастотной оперативной памяти. Во всех остальных случаях платы на младшей логике H270 Express будут обладать абсолютно одинаковой функциональностью, но стоить при этом меньше. Материнки на базе чипсета Z170 Express также совместимы с процессорами Kaby Lake и предусматривают возможность разгона. Причины, почему все же стоит предпочесть плату на более современной 200-й логике, .
Встроенный контроллер памяти процессоров Skylake и Kaby Lake поддерживает до 64 Гбайт ОЗУ DDR4, но так как у Mini-ITX-плат всего два порта DIMM, то максимальный объем ОЗУ — 32 Гбайт.
Выводы
Достаточно часто компания Noctua использует проверенные временем модели кулеров в качестве основы для создания новых – кулер Noctua NH-L12 как раз является таким примером.
Новый низкопрофильный кулер Noctua NH-L12 Ghost S1 Edition, оптимизированный для HTPC-корпуса Louge Ghost S1, в отличии от прародителя имеет только один 92 мм вентилятор Noctua NF-B9 PWM, размещенный снизу, что обеспечивает кулеру небольшую высоту 66 мм и неплохую совместимость с околосокетным пространством (допускается установка модулей памяти высотой до 48 мм). Вместе с тем конструкция радиатора с четырьмя тепловыми трубками сохранилась, а значит он по-прежнему имеет высокую эффективность охлаждения для своих габаритов и также способен обеспечить тихую работу системы за счет использования адаптера L.N.A. И да, производитель обновил комплектацию, заменив термопасту на новую Noctua NH-H2, оснастил кулер двумя видами креплений SecuFirm2 для платформы AMD, обеспечив максимальную совместимость.
Особых недостатков в низкопрофильном кулере Noctua NH-L12 Ghost S1 Edition мы не заметили. Однако, что придется учитывать при выборе подобного кулера, так это его относительно высокую стоимость в 55 долларов.
Плюсы:
- Стильный внешний вид;
- Высота — 66 мм;
- Высокая эффективность охлаждения для своих размеров;
- Использование тихого вентилятора Noctua NF-B9 PWM, особенно с адаптером L.N.A.;
- Поддержка модулей памяти высотой до 48 мм;
- Высокая совместимость с околосокетным пространством (возможна переориентация кулера);
- Богатая комплектация.
Минусы:
Относительно высокая стоимость.
Заключение
Суммируя все впечатления от распаковки до конечного использования, можно утверждать, что приятные эмоции не покинут вас ни на минуту. Внешний вид почти безупречен, минимальные габариты для самых маленьких корпусов. Самое главное — тихий вентилятор и хороший потенциал теплоотведения.
Из минусов можно отметить только цену, но качественный вентилятор с технологичным подшипником просто не может стоить мало, кроме того, 6 лет гарантии и огромный заявленный срок наработки до отказа в итоге может даже сэкономить вам деньги — менее качественный вентилятор скорее всего придётся поменять за этот срок несколько раз.
Преимущества:
- Строгий и стильный внешний вид;
- Высокая эффективность охлаждения;
- Очень тихий и производительный вентилятор;
- Гарантия 6 лет.
Может не устроить:
Сравнительно высокая цена.
