Обзор и тест кулера noctua nh-u12s chromax.black

Лучшие воздушные кулеры

Лучший большой воздушный кулер: DeepCool Assassin III

Плюсы

Цена.
Тихая работа.
Отличное охлаждение.

Минусы

Отсутствие подсветки RGB.
Неполная поддержка сокетов AMD и Intel.

Две охлаждающие камеры, семь тепловых трубок и два вентилятора размером 140 мм делают GamerStorm Assassin III производства DeepCool лучшим кулером воздушного охлаждения. При этом он работает тихо, отлично выглядит и легко устанавливается.

~~DeepCool Assassin III~~

Лучший воздушный кулер среднего размера: Cooler Master MasterAir MA410M

Плюсы

Отличное охлаждение.
Кулер среднего размера занимает меньше места в системном блоке.
Температура отображается при помощи RGB-подсветки.

Минусы

Вентиляторы более шумные по сравнению с другими кулерами.

Cooler Master MasterAir MA410M попадает в этот список за счёт превосходной для воздушного кулера среднего размера производительности. Также у него агрессивный дизайн и настраиваемая подсветка RGB. Он находится наверху доступной ценовой категории и стоит около 5 тыс. Это довольно много для сборщиков недорогих компьютеров, но с учётом его функциональности и производительности можно заплатить.

~~Cooler Master MasterAir MA410M~~

Лучший воздушный кулер для процессоров AMD Threadripper: Noctua NH-U14S

Плюсы

Отличная производительность.
Низкий уровень шума.
Простая надёжная установка.

Минусы

Высокая стоимость.
Большая высота мешает устанавливать кулер в компактные корпуса.

Noctua NH-U14S TR4-SP3 охлаждает процессор очень тихо и при этом справляется с высокими температурами. В частности, разогнанные процессоры Threadripper охлаждаются ничуть не хуже, чем качественными 360 AIO. Здесь есть шесть покрытых никелем медных тепловых трубок и вентилятор NF-A15 140 мм. Этот кулер отлично подходит для процессоров AMD в целом и любителей разгона в частности.

~~Noctua NH-U14S~~

Лучший бюджетный воздушный кулер: be quiet! Pure Rock 2

Плюсы

Цена.
Тихая работа.
Привлекательный дизайн.

Минусы

Неидеальное охлаждение на низких оборотах вентилятора.

Pure Rock 2 обладает всеми достоинствами бренда be quiet!, такими как дизайн, тихая работа и качество сборки. При выборе компонентов часто приходится идти на определённые компромиссы, но в случае с Pure Rock 2 они сведены к минимуму.

Хорошая репутация и производительность привлекают внимание энтузиастов к продуктам этой компании. Кроме того, цена этого кулера достаточно умеренная, чтобы можно было порекомендовать его серьёзным сборщикам

~~be quiet! Pure Rock 2~~

Конструкция системы охлаждения

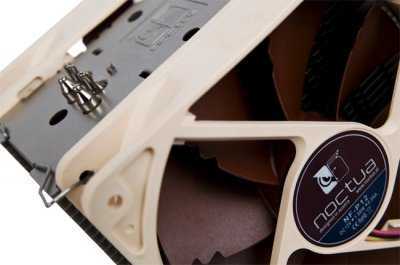

Охлаждением кулера Noctua NH-U12P SE2 занимаются два одинаковых вентилятора Noctua NF-P12. Он имеет целый ряд оптимизаций, призванный увеличить воздушный поток и уменьшить шум, и признан одним из лучших среди конкурентов. Как и предшественник, кулер имеет башенную конструкцию с трубками U-образной формы. Расстояние между пластинами составляет два с половиной миллиметра, что окажется хорошим решением для одного вентилятора, но когда производитель ставит на радиатор две вертушки, то уменьшив межрёберное расстояние продув не ухудшиться, а полезная площадь возрастёт. Имея определённый опыт в тестировании, я могу заранее сказать, что данный кулер будет плохо отзываться на повышение скорости вращения вентиляторов. Видимо инженеры имели другую точку зрения когда «создавали» эту систему охлаждения. Хотя это больше похоже на маркетинговый ход.

Без переходников вентиляторы имеют скорость вращения 1300 оборотов в минуту и уровень шума не более 19.8 дБА. Такой уровень смело можно назвать комфортным, но производитель снабдил каждый вентилятор парой переходников для понижения скорости вращения. Чёрный переходник (L.N.A) уменьшает скорость до 1100 оборотов, а синий(U.L.N.A.) до 900 оборотов в минуту. На минимальных оборотах уровень шума составляет 12.6 дБА. Воздушный поток будет составлять 92,3 / 78,5 / 63,4 кубических метров воздуха в час соответственно.

У основания тепловые трубки уложены в желоба и пропаяны, а само основание никелировано, во избежание процесса окисления. Подошва имеет явные следы обработки. Их можно отчётливо почувствовать, проведя ногтем по основанию. Система креплений была улучшена по сравнению с предшественником. Теперь крепёжная рамка имеет несъемные подпружиненные винты, что избавляет конечного потребителя от лишней работы. Как это исторически сложилось, установка на процессоры AMD намного проще, так как не требуется предварительно извлекать материнскую плату из корпуса системного блока. Установка производится на существующие крепления. К сожалению, такое упрощение даёт один большой недостаток. Кулер нельзя развернуть так, чтоб вентиляторы дули в сторону задней стенки корпуса. Таким образом, нагретый воздух будет сложнее вывести за пределы системы.

Для платформы Intel крепления тоже изменились. Теперь бекплейт стал универсальным и поддерживает сразу три основных сокета. Хотя сам бекплейт установить достаточно просто, предварительно надо снимать материнскую плату. После установки бекплейта в его отверстия вставляются длинные винты. Уже с лицевой стороны ставятся железные крепёжные рамки, и закручиваются винтами. Конструкция винтов предполагает закручивание руками, но всё же в комплекте есть отвёртка, так что не ленитесь поработать именно ней. Преимуществом крепления на процессоры Intel является возможность установки системы охлаждения в любом положении.

Внешний вид и особенности конструкции

Кулер ID-COOLING SE-223 BASIC построен по башенной схеме и продувается одним комплектным вентилятором. Общая высота относительно небольшая — 135 мм, что гарантирует хорошую совместимость с корпусами небольшого объёма. Вес составляет 560 грамм.

Дизайн кулера неплох для недорогой модели и строится в основном на необычной воронкообразной форме каркаса вентилятора и чёрной пластине с логотипом ID-COOLING на верхней части.

Алюминиевый радиатор набран тонкими алюминиевыми пластинами низкого сопротивления с расстоянием между ними порядка 1,5-2 мм.

Он на всю высоту U-образно пронизан тремя медными никелированными тепловыми трубками диаметром 6 мм, смещенными ближе к краям. Края пластин имеют сложную форму с изгибом вниз для оптимизации воздушного потока.

Основание выполнено по технологии прямого контакта H.D.T. 3.DIRECT. Трубки подрезаны и отшлифованы вровень с обжимающей их без зазоров алюминиевой пластиной площадью 34 x 34 мм.

akasa EVO Blue

$54

Совместимость Intel – LGA 775; AMD – Socket 754/939/940/AM2

Уровень шума 20 дБ (600 об/мин), 44,7 дБ (3000 об/мин)

Габариты и масса138×106×98 мм, н/д

Вердикт

Отличный комплект поставки; эффектная синяя подсветка кожуха радиатора

Шумный вентилятор; довольно высокая цена

Компания akasa при проектировании своих продуктов зачастую ориентируется на моддинг-аудиторию. Кулер модели EVO Blue в этом плане не стал исключением. Конструкция аналогична другим системам охлаждения «башенного» типа – тепло от медного основания по пяти тепловым трубкам передается к алюминиевым ребрам радиатора. Правда, реализация инженерной идеи могла бы быть лучше – неплохие показатели эффективности кулера при работе в номинальном режиме достигаются благодаря большим оборотам вентилятора. Но после разгона процессора данный кулер показал откровенно слабые результаты. Высокий уровень шума усиливается пластиковым кожухом радиатора. Его можно уменьшить, воспользовавшись поставляемым в комплекте регулятором оборотов, но при этом сильно снижаются охлаждающие способности кулера.

Спецификация

Общая информация:

Производитель: Noctua;
Модель: NH-U12A;
Цвет: слоновая кость и коричневый;
Совместимость с сокетами процессоров AMD: AM4, AM3(+), AM2(+), FM1, FM2(+);
Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066;
Дополнительно: термопаста Noctua NT-H1 в комплекте;
Размер (В/Ш/Д): 158 х 125 х 112 мм;
Вес: 1220 грамм;
Гарантия: 6 лет.

Радиатор

Тип конструкции: башенный, с тепловыми трубками;
Материал основания: медь;
Материал радиатора: алюминий;
Количество тепловых трубок: 7 шт.;
Диаметр тепловых трубок: 6 мм.

Вентиляторы

Модель: Noctua NF A12x25 PWM;
Разъем для подключения вентиляторов: 4-pin PWM;
Количество вентиляторов в комплекте: 2 шт.;
Максимальное число устанавливаемых вентиляторов: 2 шт.;
Размер вентиляторов: 120 x 120 x 25 мм;
Скорость вращения: 450 — 2000 об. в мин;
Подшипник: SSO2;
Воздушный поток: 102,1 м³/ч(60,1 CFM);
Статическое давление: 2,34 мм H2O;
Уровень шума:до 22,6 дБА,(до 18,8 дБА сL.N.A.);
Подсветка вентиляторов: нет;
Регулировка скорости вращения: автоматическая (PWM), дополнительный адаптер L.N.A. для уменьшения оборотов;
Время наработки вентилятора на отказ: 150 000 часов (17 лет);

Официальная страничка: https://noctua.at.

Тип подшипника

	Кулер № 1	Кулер № 2
Тип подшипника	скольжения	гидродинамический

Чаще всего в кулерах встречаются следующие типы подшипников:

скольжения — состоит из втулки и вала, обычно устанавливается в дешёвые кулеры, имеет низкую стоимость производства и маленький ресурс — 20000-30000 часов (2,5-3,5 года работы, но, часто бывает, что шуметь начинает гораздо раньше);
гидродинамический — улучшенный вариант подшипника скольжения, между втулкой и валом добавлена смазка. Частый запуск вентилятора быстрее изнашивает данный вид подшипников (в отличии от шариковых), имеет хороший ресурс от 50000 до 80000 часов (7-9 лет);
качения (шариковый или роликовый) — чуть шумнее, чем подшипник скольжения, поскольку трение происходит между массой мелких деталей (шариков или роликов), имеет хороший ресурс — от 50000 до 90000 часов (7-10 лет).

Тестовый стенд и установка

Процессорный кулер Noctua NH-L12S монтируется на материнские платы различных платформ с уже знакомой фирменной системой крепления SecuFirm2. В качестве наглядного пособия производитель на официальном сайте даже разместил несколько видео гайдов по установке.

Мы же рассмотрим установку кулера Noctua NH-L12S на примере платформы АМ4 от компании AMD. Однако, прежде чем приступить к процессу установки, стоит пояснить, зачем в комплекте Noctua NH-L12S поставляются два типа скоб NM-AMB10 и NM-AMB11 для платформы AMD. Такой шаг производителя направлен на вариативность установки системы охлаждения, а именно положения радиатора относительно сокета. Используя те или иные скобы, можно повернуть радиатор системы охлаждения на 90 градусов, что в некоторых случаях предоставит пользователю больше удобства при сборке именно компактных систем в условиях ограниченного пространства. Также этот метод даст большую совместимость с высокими модулями памяти и графическим адаптером, установленным в первый слот материнской платы.

Для тестирования Noctua NH-L12S мы использовали материнскую плату ASUS ROG Crosshair VI Extreme и процессор AMD Ryzen 7 1700 с TDP 65 Вт. Первым этапом установки кулера Noctua NH-L12S будет демонтаж штатных пластиковых креплений с материнской платы. Сами крепления необходимо снять, а металлический бэкплейт материнской платы оставить на месте.

Далее, из комплекта поставки Noctua NH-L12S берем пластиковые стойки (для платформы AMD они серого цвета) и устанавливаем их на соответствующие посадочные места.

Следующим этапом установки будет выбор и монтаж металлических пластин. Как мы и писали ранее, для платформы AMD в комплекте кулера Noctua NH-L12S присутствует два варианта скоб — NM-AMB10 и NM-AMB11. Можно выбрать любой из имеющихся, в нашем случае мы использовали первый вариант. Устанавливаем металлические скобы поверх пластиковых стоек и фиксируем их четырьмя винтами.

Предпоследним этапом установки будет монтаж радиатора системы охлаждения. Здесь нам понадобится временно снять вентилятор, чтобы с помощью отвертки закрутить подпружиненные винты крепления. Конструкция радиатора имеет специальные технологические отверстия, через которые закрутить данные винты можно обычной отверткой.

Финальным шагом установки будет монтаж охлаждающего вентилятора. Конструкция Noctua NH-L12S предусматривает установку, как сверху, так и снизу радиатора. Если габариты корпуса позволяют устанавливать системы охлаждения с высотой 85 и более мм, то интересным решением будет установка вентилятора в верхнее положение. Это позволит охлаждать не только радиатор системы охлаждения, но и обдувать околосокетное пространство.

Для кулера Noctua NH-L12S мы выбрали самый «неудобный» вариант установки радиатора — тепловыми трубками в сторону модулей памяти. При этом сами модули памяти Corsair Vengeance LPX для пущей сложности были установлены, начиная с ближайшего к сокету слота DIMM. И даже при таких непростых условиях мы убедились, что кулер Noctua NH-L12S не предоставит пользователям проблем в процессе установки.

Если рассмотреть наш вариант монтажа кулера, то только модули памяти с очень высокими радиаторами могут послужить причиной тому, чтобы развернуть радиатор Noctua NH-L12S на 90 или 180 градусов. Благо фирменная система креплений SecuFirm2 это легко позволяет. Будучи повернутым на 180 градусов, как это показано на фото ниже, кулер Noctua NH-L12S позволит установить практически любые модули оперативной памяти.

Финальная картина после установки кулера Noctua NH-L12S на материнскую плату имеет следующий вид.

Получившийся отпечаток термопасты на основании кулера и теплораспределительной крышке процессора AMD Ryzen 7 1700 позволяет говорить о том, что по центру поверхности присутствует выпуклость незначительной высоты. Несмотря на это, отпечаток получился равномерным и практически идеальным по всем краям поверхности.

Заключение

Изначально в плане обзора не было сравнения результатов охлаждения кулера с жидкостной системой среднего ценового диапазона, всё-таки это устройства разного позиционирования. Однако немалая (по меркам башенных воздушных кулеров) рекомендованная цена на NH-U12A около 99.90$ (хоть и продиктованная высококачественными вентиляторами NF-A12x25 PWM 120 мм) такое сравнение делает обоснованным. Многие потенциальные покупатели при небольшой разнице в цене наверняка также как и мы зададутся вопросом, какую сторону выбрать: классического воздушного кулера или доступной необслуживаемой системы жидкостного охлаждения. В случае с Noctua NH-U12A выбор непрост. С одной стороны, в разгоне эффективность СЖО будет выше, так как скорость отвода тепла жидкостным контуром выигрывает. С другой стороны, стоит крайняя универсальность классического башенного кулера. В случае с NH-U12A увеличенная не в ущерб совместимости с околосокетными компонентами глубина радиатора, расширенное до 7 штук количество тепловых трубок с грамотным распределением, дополненные технологичными 120-мм вентиляторами, обеспечивают очень высокую эффективность. При этом нет потенциальных заморочек с креплением выносного радиатора, возможными протеканиями и деградацией хладагента со временем. В техническом плане кропотливую работу инженеров Noctua с пятой по счету модификацией серии кулеров NH-U12 можно оценить на твердую пятерку по пятибалльной системе. За рамками восторженных эпитетов остаётся спорный дизайн. Кулер самобытен внешне, но за счет коричневых оттенков к нему тяжело подобрать компоненты в цвет, а отсутствие RGB-подсветки не впишется в игровые и имиджевые сборки с упором на яркий внешний вид. Зато в тихих ПК с закрытыми корпусами и упором на эффективное взаимодействие компонентов Noctua NH-U12A на сегодня будет если не лидером, то точно одним из флагманов среди кулеров со 120-мм вентиляторами.

Преимущества кулера Noctua NH-U12A:

Высокая эффективность;
Вентиляторы с подшипниками повышенной надежности;
Низкий уровень шума и вибраций;
Хорошая совместимость с высокими модулями памяти (не перекрывает слоты);
Совместимость с актуальными сокетами от Intel и AMD;
Неплохая термопаста в комплекте;
Разветвитель и L.N.A.-адаптеры для вентиляторов в комплекте;
Паяные соединения трубок с ребрами радиатора;
Качественное исполнение;
Гарантия 6 лет.

Недостатки:

Для вкручивания крепежных винтов требуется временно снять вентиляторы;
Вес более килограмма.

Заключение

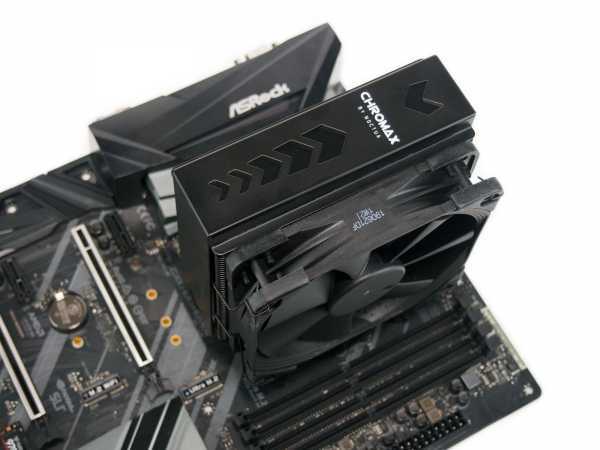

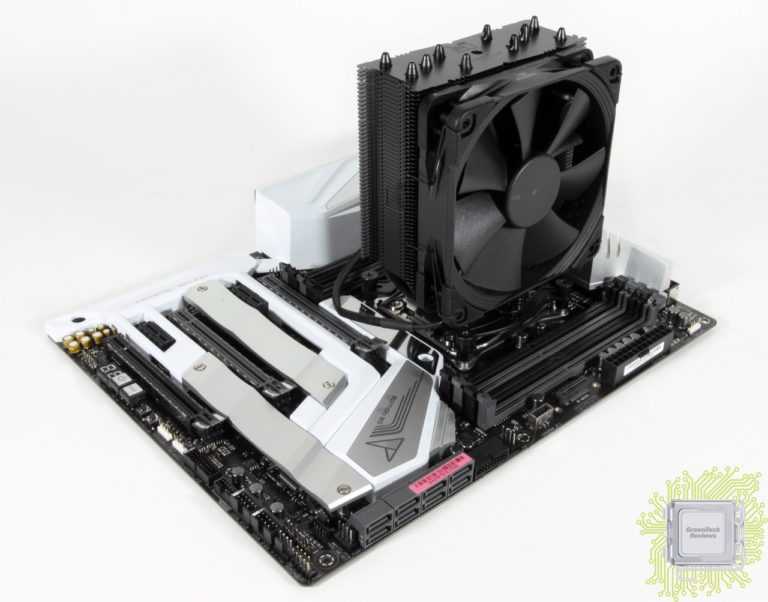

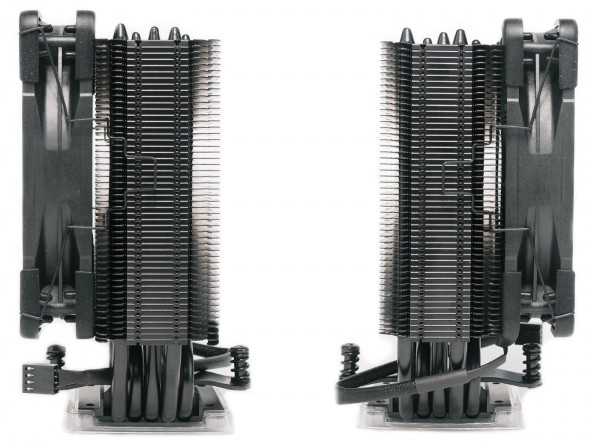

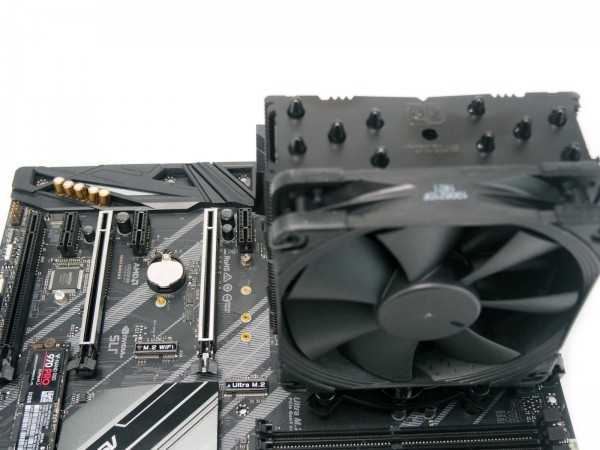

Noctua NH-U12S chromax.black предстал таким же эффективным и удобным, как его базовая модель NH-U12S, но приобрел более благородный и стильный внешний вид за счет черного оформления. Дизайн этого охладителя и есть именно то, о чем так долго просили поклонники продукции Noctua. При этом кулер NH-U12S chromax.black оказался чрезвычайно удобным и беспроблемным для сборки. Ведь при установке он не перекрывает первый слот расширения PCIe и ближний к процессору слот для памяти. А на платформе Intel крепление NH-U12S chromax.black и вовсе позволяет развернуть этот кулер на 90 градусов. Накладки и антивибрационные уголки различных цветов добавят еще больше вариативности внешнему виду NH-U12S chromax.black. А за такой набор преимуществ и 5000 рублей не жалко, чтобы любоваться этим произведением инженерной мысли в своей системе.

Плюсы:

стильный внешний вид;
добротная комплектация;
качественное изготовление и сборка;
совместимость с большинством актуальных платформ Intel и AMD;
высокая эффективность охлаждения;
практически бесшумная работа вентилятора;
удобная и понятная установка;
возможность установки второго вентилятора;
возможность кастомизации накладками антивибрационными уголками.

Минусы:

накладки для кулера стоят 1500 рублей.

Заключение

Компания ID-Cooling очень хорошо известна отечественному пользователю, благодаря оригинальному дизайну и хорошему соотношению цены/качества в сегменте жидкостных систем охлаждения, да и в модельном ряду воздушных кулеров производитель регулярно расширяет парк новыми моделями и постоянно экспериментирует.

Низкопрофильный кулер ID-Cooling IS-47K относится именно к таким решениям. Разработчики неоднократно пытаются выйти в сегмент SFF, благодаря чему линейка систем охлаждения IS постоянно расширяется. И модель ID-Cooling IS-47K должна была стать прорывной, однако что-то пошло не так. Мне нравится концепция и дизайн, но инженеры будто поспешили или маркетологи что-то не согласовали. Радиатор получился очень плотным, и штатному вентилятору недостаточно мощности его продуть; если бы ребра были чуть потоньше и чуть пореже, то это бы упростило задачу. Также не будем забывать про кривое основание, поэтому в будущем я попробую его отполировать и провести повторные тесты.

С моделью ID-Cooling IS-50 Max RGB ситуация идентичная и заключается в просчетах: оптимальная конструкция и хороший вентилятор DF-12025-ARGB RGB LED / PWM были превращены в посредственный кулер недостатком основания, где из пяти тепловых трубок по факту работает лишь 3, а полученные тесты говорят, что может и того меньше. Хотя они были горячие, возможно, ненадлежащего качества.

Подводя итоги, прозвучит моя любимая фраза «отличная задумка — посредственная реализация». И за кулер ID-Cooling IS-47K вдвойне обидно, ведь он должен был стать тем самым прорывом в мире низкопрофильных кулеров и заменить наконец ID-Cooling IS-40X и Noctua NH-L9a (l9i), но видимо в следующий раз.

Достоинства ID-Cooling IS-47K:

Внешний вид и дизайн;
Рассеивающая мощность — 95 Вт;
Совместимость с актуальными платформами AMD и Intel;
Расширенная комплектация.

Достоинства ID-Cooling IS-50 Max RGB:

Внешний вид и дизайн;
Рассеивающая мощность — 95 Вт;
Совместимость с актуальными платформами AMD и Intel;
Расширенная комплектация.
