Тестирование в бенчмарках и играх
В соперники ASUS GeForce GTX670 DirectCU Mini для сравнения была взята видеокарта того же класса, но обновленной 700-й версии, а именно ASUS GeForce GTX670. Ни для кого не секрет, что GeForce GTX770 является перемаркированной GeForce GTX680. Поэтому тем и интереснее будет сравнить эти карты между собой, чтобы понять, насколько ASUS GeForce GTX670 DirectCU Mini отстает от новой ASUS GeForce GTX770.
Тесты в бенчмарках Heaven Benchmark 4.0, Valley Benchmark, 3D Mark 11 и 3D Mark 13 были проведены при стандартных настройках. Настройки графикиво всех играх были установлены на максимально возможные значения, разрешение дисплея — 1920 х 1080. В игре Tomb Raider тесты были проведены с активированной технологией AMD TressFX. Во всех графиках игр указаны средние значения FPS.
3D Mark 11
3D Mark 13
Tomb Raider
Оценивая уровень производительности, выдаваемый видеокартой ASUS GeForce GTX670 DirectCU Mini, стоит признать, что мощности видеокарты хватает для всех современных игр даже при максимальном качестве графики. Незначительное отставание в производительности от более новой видеокарты ASUS GeForce GTX770 не столь критично, а разница составляет 10-16%.
Zalman FX100 Cube
Zalman FX100 Cube не похож ни на один из ранее рассмотренных кулеров. Это не удивительно, ведь модель FX100 Cube позиционируется как пассивный процессорный кулер башенного типа. Его внешний вид напоминает этакий массивный «черный куб», с необычным и в тоже время строгим дизайном. Кулер состоит из шести небольших радиаторов, которые связаны между собой с помощью десяти тепловых трубок. Внешние четыре секции связаны между системой из восьми тепловых трубок, каждая секция имеет по 19 алюминиевых пластин, расстояние между которыми составляет 4 мм. Еще два небольших радиатора находятся внутри, они состоят из 26 пластин расстояние между которыми меньше вдвое. Общая же площадь рассеивания составляет 5000 см2. Для повышения эффективности в кулер предусмотрено посадочное место для вентилятора размером 92х92 мм., между внутренними радиаторами. Однако, вентилятор в комплекте почему-то не идет.
Основание FX100 Cube по площади очень мало, тем самым инженеры Zalman намекают нам, что данная модель кулера больше подходит для процессоров с небольшим тепловыделением. Качество обработки поверхности основания не вызывает никаких нареканий. Оно имеет очень ровную поверхность и зеркальный эффект, что в свою очередь должно положительно сказаться на эффективности теплоотвода.
Рассмотрим основные характеристики Zalman FX100 Cube
|
Габариты кулера, мм |
156 х 157 х 156 |
|
Масса, гр. |
770 |
|
Материал основания |
Никелированная медь |
|
Материал ребер радиатора |
Никелированный алюминий |
|
Количество пластин, шт. |
128 (общее кол-во) |
|
Материал тепловых трубок |
Никелированная медь |
|
Количество тепловых трубок шт. и диаметр мм. |
10 х 6 |
|
Типоразмер вентилятора мм., их кол-во, шт. |
92х92х25 отсутствует |
|
Совместимость |
Intel LGA 775/ 1155 / 1156/ 1366/ 2011 AMD Socket AM2/ AM2+/ AM3+/FM1 |
Процесс установки
Крупные размеры и отсутствие у кулера Aerocool Cylon 3 бекплейта не делают его установку простой, хотя этапов не так много.
Монтаж предполагает фиксацию креплений под нужный сокет в основании кулера. Мы использовали платформу AMD AM4.
Далее наносим термопасту, устанавливаем кулер и с обратной стороны закручиваем гайки.
Однако есть одно НО… При выполнении последней операции следует быть достаточно аккуратным, так как у кулера нет бекплейт и плата будет сильно выгибаться. Можно запросто «перетянуть» одну из гаек (дойти до конца резьбы), тем самым либо повредив плату, либо получить «перекос» в основании. Хотя если использовать крестообразную отвертку, то «перетянуть» не получится, так как вылезет винт, однако контакт основания с теплораспределительной крышкой процессора может оказаться не идеальным (в нашем случае потребовалось сделать еще полоборота). С другой стороны, такой вариант установки обеспечивает 99% совместимость с материнскими платами форм-фактора mini-ITX, так как тут не используется бекплейт, который может сделать невозможным установку из-за элементов, размещенных с обратной стороны платы.
Финальный результат.
Внешний вид изделия
По сравнению с 900-ой серией внешний облик претерпел значительные изменения. Лицевая сторона снабжена массивным пластиковым кожухом, в том время как на видеокартах прошлого поколения использовался металл. Помимо этого увеличилось и количество вентиляторов, теперь их три штуки
Обратите внимание на специальные прорези по краям кожуха, которые служат в качестве элемента подсветки
Обратная сторона по-прежнему оснащается металлическим кожухом, но он был значительно переработан. Здесь находится ещё одна из подсвечиваемых областей в виде логотипа ROG. Также отмечу, что на одном из шурупов стоит гарантийная пломба, при повреждении которой вы лишаетесь гарантийного обслуживания. Это весьма актуальный момент для тех, кто хочет установить водоблок для интеграции видеокарты в контур СВО.
Обратите внимание, что кожух практически не закрывает ребра радиатора по бокам, т.е. никак не препятствует рассеиванию горячего воздуха внутри корпуса
Длина видеокарты достигает 300 мм, а ширина равняется 135 мм. Следует отметить, что это накладывает некоторые ограничения при использование видеокарты в компактных системах.
Для объединения видеокарт в SLI потребуется специальный мостик, который приобрести отдельно будет весьма затруднительно. Соответствующие разъемы для создания тандема располагаются в привычном месте. Для подключения дополнительного питания предусмотрено специальное углубление, благодаря которому удается сэкономить немного места и гарантировать, что коннекторы не помешают закрыть боковую панель корпуса. Кстати о питании, чтобы устройство исправно работало, потребуется качественный блок мощностью от 500 Вт.
Передняя часть была бы вполне обычной, если бы не наличие здесь двух 4-х контактных разъемов для подключения системных вентиляторов. Да-да вы не ошиблись, теперь видеокарта возьмёт на себя роль по управлению вентиляторами, а материнская плата останется в сторонке. Кстати, кожух в этом месте выходит за пределы, тем самым увеличивая общую длину. Данный аспект позволяет добиться более выразительной подсветки, так как специальные трубки проложенные за кожухом в этом месте остаются неприкрытыми.
Изменения коснулись и интерфейсной панели, которая включает в себя следующие разъемы: 2х HDMI, 2х DisplayPort, DVI-D. В то время как в классическом исполнении присутствует еще один DisplayPort, но отсутствует дополнительный HDMI.
Как выбирать нереференс
Пусть вас не отпугивает многообразие различных вендеров. Ведь на рынке видеокарт давно устоялись принципы, которых следует тщательно придерживаться каждому покупателю:
Независимость от известных брендов. Asus, MSI и Gigabyte, безусловно, заслужили хорошую репутацию. Не только одним маркетингом, но и качеством своей продукции. Однако это вовсе не значит, что только у них получаются нормальные нереференсы. На рынке существуют и другие вендеры, которые могут предложить не менее достойный продукт за меньшую стоимость.
Непредвзятость к менее известным брендам. Второе вытекает из первого. Особо презрительное отношение досталось азиатским странам. Производитель видеокарт из Поднебесной – это еще не приговор к недостойному качеству. Если у пользователя сгорела карта от какого-нибудь бренда несколько лет тому назад, то вовсе не факт, что их продукция и сейчас выпускается с такими проблемами. Бывают забракованные партии, бывает несовершенная технология производства. Однако со временем, должными переменами и инвестициями, качество продукции того же бренда возрастает до более высокого уровня. Как и динамика продаж.
Дешевое – к дешевому, дорогое – к дорогому. Нет никакого смысла брать дорогие нереференсы к бюджетным GPU, и наоборот. К примеру, возможности видеочипа GT 1030 изначально ограничены до уровня легких нетребовательных игр. Какой-либо разгон, который предложен в нереференсах подороже, особо ситуацию не улучшит – этот GPU все так же останется на начальном уровне. А лишние 5-7 кадров обойдутся в слишком дорогую для них наценку. Аналогично и с более старшими моделями графических процессоров. Чем дешевле нереференс, тем более он ограничен в плане разгона. А это может стать существенной потерей от того потенциала производительности, который вы приобрели за свои деньги.
Не пренебрегайте обзорами приглянувшейся модели и отзывами о ней в Интернете. Реальные покупатели и опытные специалисты нередко скажут вам то, о чем маркетологи предпочитают молчать.
Учитывайте габариты и «прожорливость» видеокарты. Нереференсы часто изготовляют с удлиненным кожухом, вмещающего в себе по 2-3 вентилятора с массивным радиатором. Поэтому нужно сравнивать длину карточки с максимально допустимым для нее значением в характеристиках корпуса. Это заранее предотвратит неприятную ситуацию, когда выбранная модель физически не помещается в ПК. К тому же мощность блока питания должна как минимум соответствовать той, которая требуется в спецификациях видеокарты.
Однако рекомендаций выше все еще недостаточно для ответа на вопрос о том, какого производителя видеокарты выбрать в таком-то ценовом сегменте. Для этого нужно подробнее ознакомиться с информацией о самих вендерах. По крайней мере, хотя бы о тех, кто не безосновательно добился определенного признания на мировом рынке.
PCcooler Q127
Технические характеристики
- Модель — Q127
- Socket — 775, 1150, 1151, 1155, 1156, AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+
- TDP — 90 Вт
- Тепловые трубки — 4х6 мм
- Материал радиатора — алюминий + медь
- Размеры вентилятора — 120х120 мм
- Скорость вращения вентилятора — 1800 об/мин
- Уровень шума вентилятора — 22 дБ
- Воздушный поток — 52.62 CFM
- Тип подшипника — гидродинамический
- Коннектор подключения — 3-пин
- Подсветка — отсутствует
- Высота кулера — 68 мм
- Стоимость — 1240 рублей.
Охладитель Q127 рассчитан на процессоры с тепловыделением в 90 Вт, на это производитель делает акцент на лицевой грани упаковки. Здесь также можно рассмотреть фотографию системы охлаждения и оценить конструкцию устройства, не вскрывая коробки.
На боковых гранях упаковки представлена техническая информация о Q127, включая характеристики и список совместимых платформ. Спецификация подана на 6 языках, среди которых есть и русский.
В комплект поставки системы охлаждения Q127 входит пластиковая рамка крепления для платформ Intel с четырьмя фиксирующими клепками, руководство по установке и термопаста.
Во внешнем оформлении Q127 ставка сделана на яркие цвета. Поэтому лопасти вентилятора сделаны из красного пластика, а рамка вентилятора — из белого. Конструкция радиатора Q127 представляет собой алюминиевое основание, в теле которого присутствуют четыре тепловые трубки диаметром 6 мм. Применяется технология прямого контакта.
Основание Q127 имеет множество прорезей, в которые вставлены алюминиевые пластины. Тепловые трубки, выходя из основания, проходят сквозь алюминиевые пластины. Сверху радиаторную часть конструкции обдувает 120 мм вентилятор, интерфейс подключения которого 3-пин. Вентилятор кулера Q127 вращается со скоростью 1800 об/мин, и, по заявлению производителя, не создает шум свыше 22 дБ.
Благодаря высоте системы охлаждения Q127 в 68 мм, этот кулер смотрится очень компактно на материнской плате.
При скромных габаритах в 120х120х68 мм система охлаждения не мешает установке оперативной памяти в самый крайний слот и не ограничивает память по высоте.
Яркое оформление Q127 приносить свои плоды при установке в систему. На фоне остальных комплектующих кулер смотрится ярко и выразительно.
Отпечаток термопасты достаточно ровный, что на основании кулера, что на контактной площадке процессора.
PCcooler S88
Технические характеристики
- Модель — S88
- Socket — 775, 1150, 1151, 1155, 1156, AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+
- TDP — 98 Вт
- Тепловые трубки — 2х6 мм
- Материал радиатора — алюминий + медь
- Размеры вентилятора — 80х80 мм
- Скорость вращения вентилятора — 1200 — 2000 об/мин
- Уровень шума вентилятора — 17 — 20.5 дБ
- Воздушный поток — 20 — 32 CFM
- Тип подшипника — гидродинамический
- Коннектор подключения — 4-пин PWM
- Подсветка — отсутствует
- Высота кулера — 112 мм
- Стоимость — 820 рублей.
Система охлаждения S88 представляет собой кулер башенной конструкции с ярким вентилятором оранжевого цвета. На лицевой грани упаковки можно рассмотреть фотографию самого кулера, а также увидеть наименование модели и рассеиваемую мощность в 98 Вт. На оборотной стороне коробки представлены основные технические характеристики кулера. Среди шести вариантов ТТХ присутствует и русский.
Боковые грани коробки S88 рассказывают об особенностях этой системы охлаждения. Производитель выделяет в моделииспользование тепловых трубок, технологию прямого контакта, тихий режим работы и мультиплатформенность кулера.
Верхняя грань упаковки S88 также содержит фото системы охлаждения и уровень ее TDP.
Комплектация S88 состоит из пластиковой рамки крепления с четырьмя фиксирующими клепками, руководства по установке и термопасты.
Внешне S88 выглядит очень компактным, несмотря на башенную конструкцию кулера. Габариты этой системы охлаждения составляют 113х78х112 мм. Конструкция состоит из алюминиевого основания и множества алюминиевых пластин и двух медных тепловых трубок диаметром 6 мм.
Рамка крепления на кулере S88 предназначена для платформ AMD. Для того, чтобы установить данный охладитель на платформы Intel, потребуется использовать дополнительные элементы крепления из комплекта поставки. Система охлаждения S88 построена по технологии прямого контакта, то есть тепловые трубки в процессе работы будут контактировать с крышкой процессора. К ровности основания нет никаких претензий, хотьследы обработки изаметны на глаз.
В качестве обдува радиатора S88 используется красочный 80 мм вентилятор с лопастями и резиновыми демпфирующими уголками оранжевого цвета. Для крепления к радиатору используются металлические скобы.
Благодаря высоте в 112 мм система охлаждения S88 на материнской плате смотрится компактно и миниатюрно.
Ни о каких проблемах с оперативной памятью в случае с S88 не может быть и речи. Кулер просто не достает до модулей памяти, и между ними даже остается небольшое свободное пространство.
Будучи установленной в тестовый стенд система охлаждения S88 положительно выделяется на фоне серых и черных комплектующих благодаря своему красочному оформлению.
Благодаря хорошему прижиму отпечаток термопасты на основании S88 и крышки процессора получился ровным, но смещенным к нижней границе контактной площадки. Возможно, на это повлияла разная высота поверхностей тепловых трубок, но в процессе эксплуатации мы не выявили перегрева и прочих проблем.
Характеристики
| Действующие маркетинговые акции | Скидка при покупке материнской платы GIGABYTE, видеокарты GIGABYTE и процессора Intel |
| Основные характеристики | |
| Производитель | ASUS |
| Модель | GTX670-DC2-2GD5 найти похожую видеокарту |
| Поддержка API | DirectX 11 и OpenGL 4.2x |
| Тип оборудования | Игровая видеокарта |
| Длина | 270 мм |
| Технологии | TXAA (временное сглаживание), GPU Boost (динамическое изменение тактовой частоты процессора), Adaptive V-Sync (адаптивная вертикальная синхронизация), DSR (динамическое суперразрешение) |
| Поддержка ОС | Windows XP x64, Windows XP, Windows Vista, Windows 7, Windows 8 |
| Видео | |
| RAMDAC | 400 МГц |
| Максимальное разрешение экрана | 2560 x 1600 при подключении к разъемам DVI, DisplayPort или HDMI, 2048 x 1536 (при подключении аналогового монитора) |
| Поддержка SLI | Возможно объединение карт при помощи Tri-SLI, SLI |
| Макс. кол-во подключаемых мониторов | 4, с возможностью объединения до 3 дисплеев в 3D Vision Surround |
| Конфигурация видеокарты | |
| GPU | GeForce GTX 670 |
| Частота GPU | 915 МГц |
| Кол-во шейдерных процессоров | 1344 |
| Видеопамять | 2 Гб |
| Тип видеопамяти | GDDR5 |
| Разрядность шины видеопамяти | 256 бит |
| Частота видеопамяти | 1502 МГц (6.008 ГГц QDR) |
| Кол-во пиксельных конвейеров | 112, 32 блока выборки текстур |
| Конфигурация | |
| Техпроцесс | 28 нм |
| Интерфейс, разъемы и выходы | |
| Интерфейс | PCI Express 3.0 16x (совместим с PCI Express 2.x/1.х) с возможностью объединения карт при помощи SLI. |
| Поддержка HDCP | Есть (1080p) |
| Порты | DisplayPort, DVI-D, DVI-I, HDMI порты |
| Прочие характеристики | |
| Поддержка PhysX | Есть |
| Поддержка вычислений общего назначения на GPU | DirectCompute 11, NVIDIA PhysX, CUDA, CUDA C++, OpenCL |
| Охлаждение | |
| Охлаждение видеокарты | Активное охлаждение (радиатор + 2 вентилятора DirectCU II на лицевой стороне платы) |
| Название системы охлаждения | DirectCU II |
| Управление скоростью вентилятора видеокарты | Автоматическое |
| Конструкция системы охлаждения | Двухслотовая система охлаждения |
| Питание | |
| Потребление энергии | 170 Вт |
| Совместимость | |
| Разъем питания | 6 pin+6 pin подходящие переходники питания |
| Требования к системе (рекомендуемые) | Блок питания мощностью 500 Вт |
| Низкопрофильная плата | Нет |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 40.69 x 9.12 x 23.55 см |
| Вес брутто (измерено в НИКСе) | 1.575 кг |
| Внешние источники информации | |
| Горячая линия производителя | (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — суб: с 10.00 до 18.00 |
Внешний вид
Несмотря на бюджетный уровень, благодаря черным элементам и 120 мм вентилятору с полупрозрачными лопастями, смотрится кулер Cooler Master Hyper 212 Spectrum эффектно. Он сравнительно небольшой/узкий, поэтому можно говорить о высокой совместимости с околосокетным пространством платформ Intel LGA775/115x/1366/2011(-3)/2066 или AMD AMx(+)/FMx(+), для которых он предназначен (модулями памяти, ближайшим слотом PCI-E x16). Его размеры — 120 мм (длина) х 79.2 мм (ширина) х 158 мм (высота).

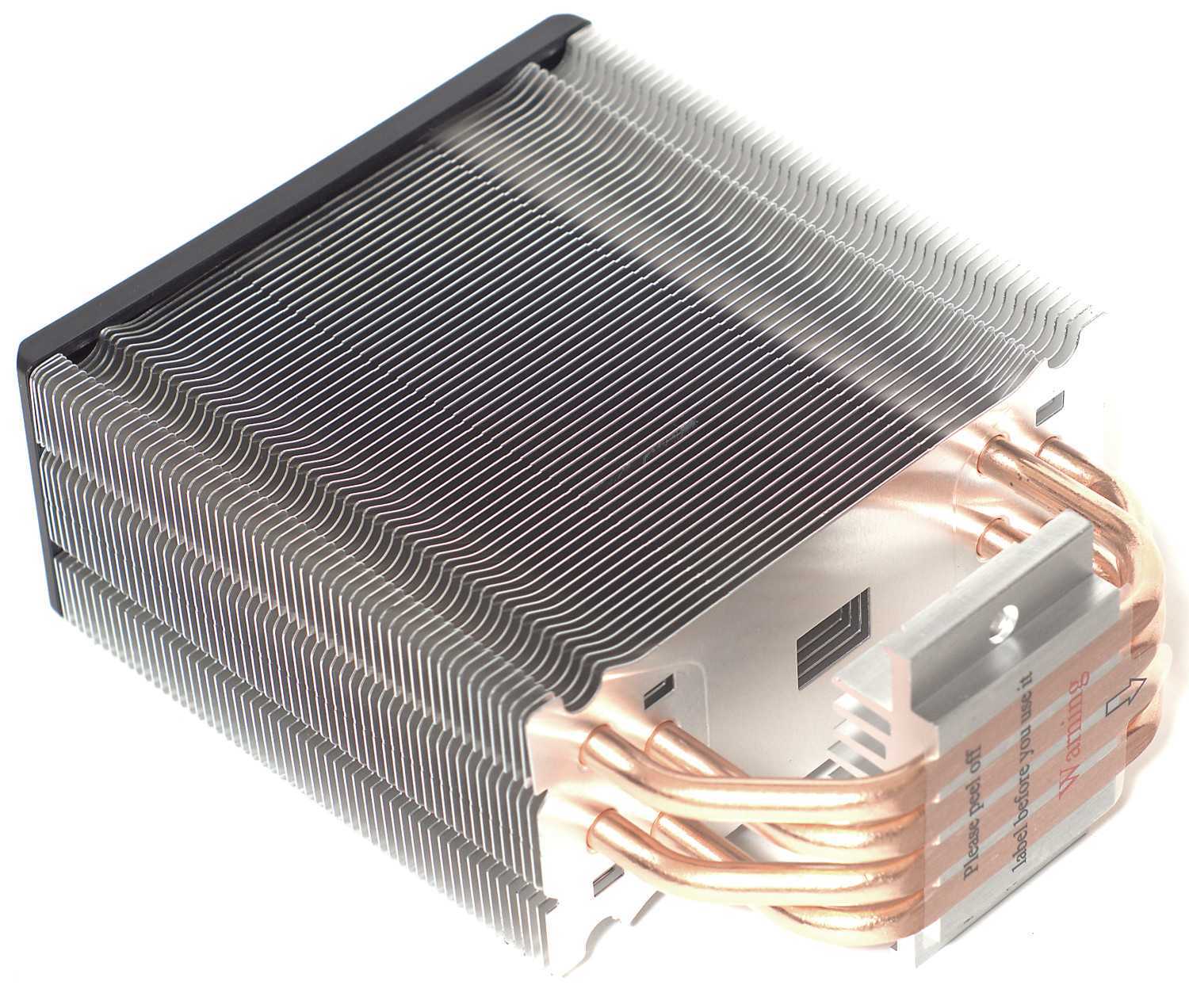

Радиатор представляет собой классическую односекционную башенную конструкцию с четырьмя 6 мм медными тепловыми трубками и алюминиевыми пластинами.
Он имеет симметричную форму с общим количеством пластин 55 штук и межреберным расстоянием 1,8 мм. При небольшой ширине это позволяет получить неплохую площадь рассеивания.

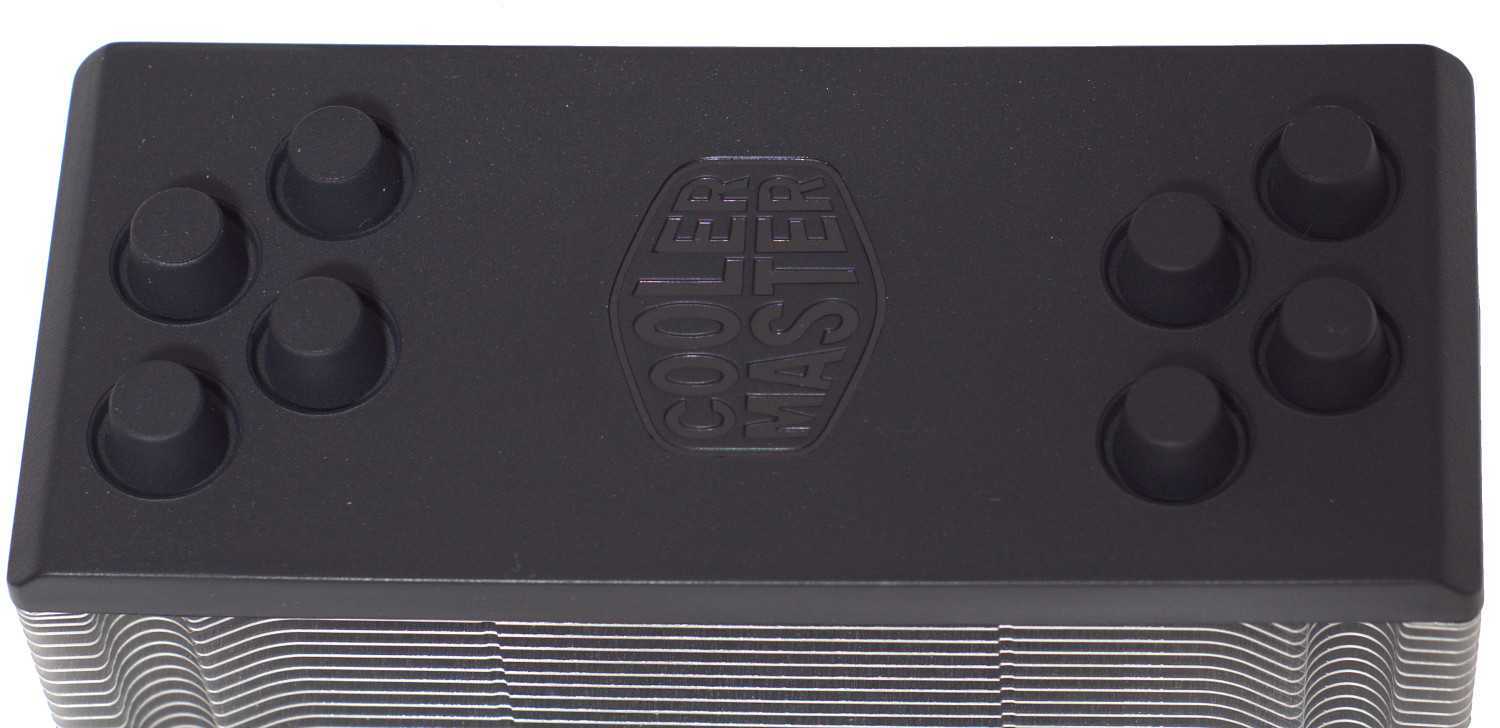

Верхняя крышка придает кулеру солидность, скрывая концы тепловых трубок и, естественно, на ней присутствует название производителя — Cooler Master.

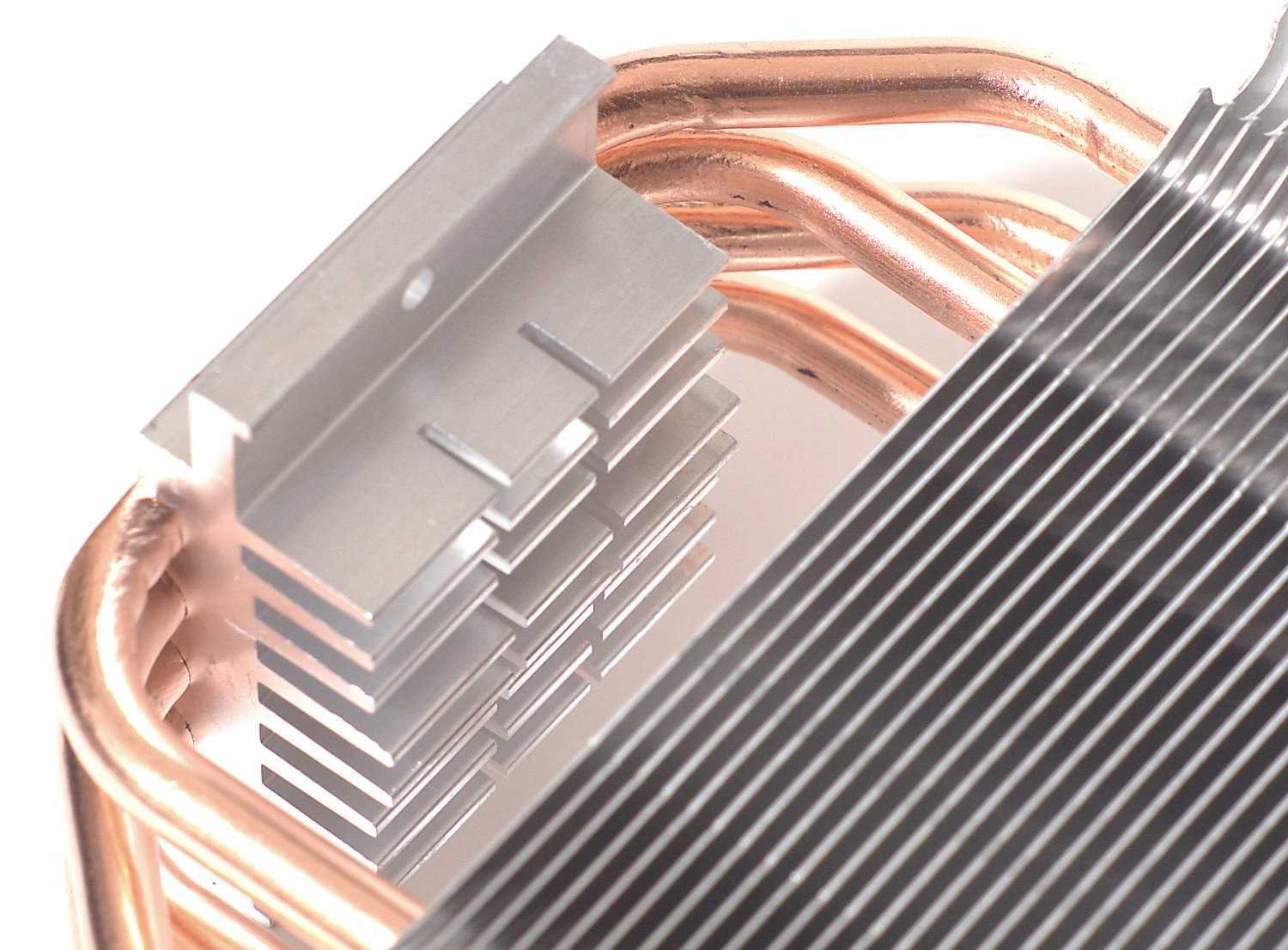

Для обеспечения лучшего теплосъема в основании радиатора установлен алюминиевый минирадиатор, что типично для небольших кулеров в борьбе за эффективность охлаждения.
Еще один момент, призванный улучшить отвод тепла – это применение технологии прямого контакта тепловых трубок с теплораспределительной крышкой процессора. Главное, это — хорошая ровность основания, и с этим у кулера Cooler Master Hyper 212 Spectrum проблем нет. Оно ровное и неплохо обработано.

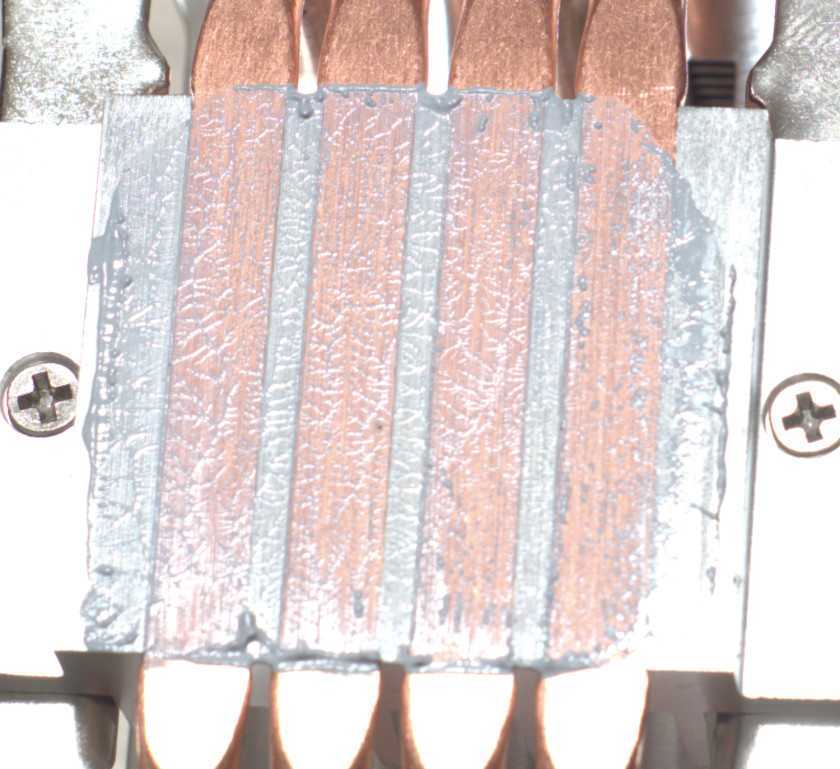

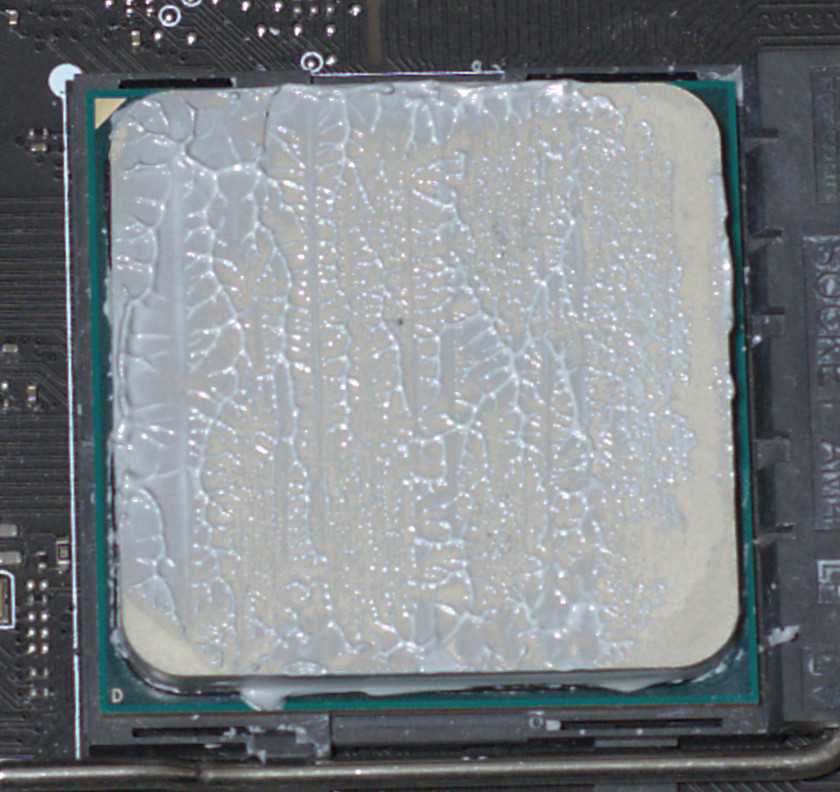

Отпечаток термопасты на основании и крышке процессора получился приличного качества.
Внешний вид

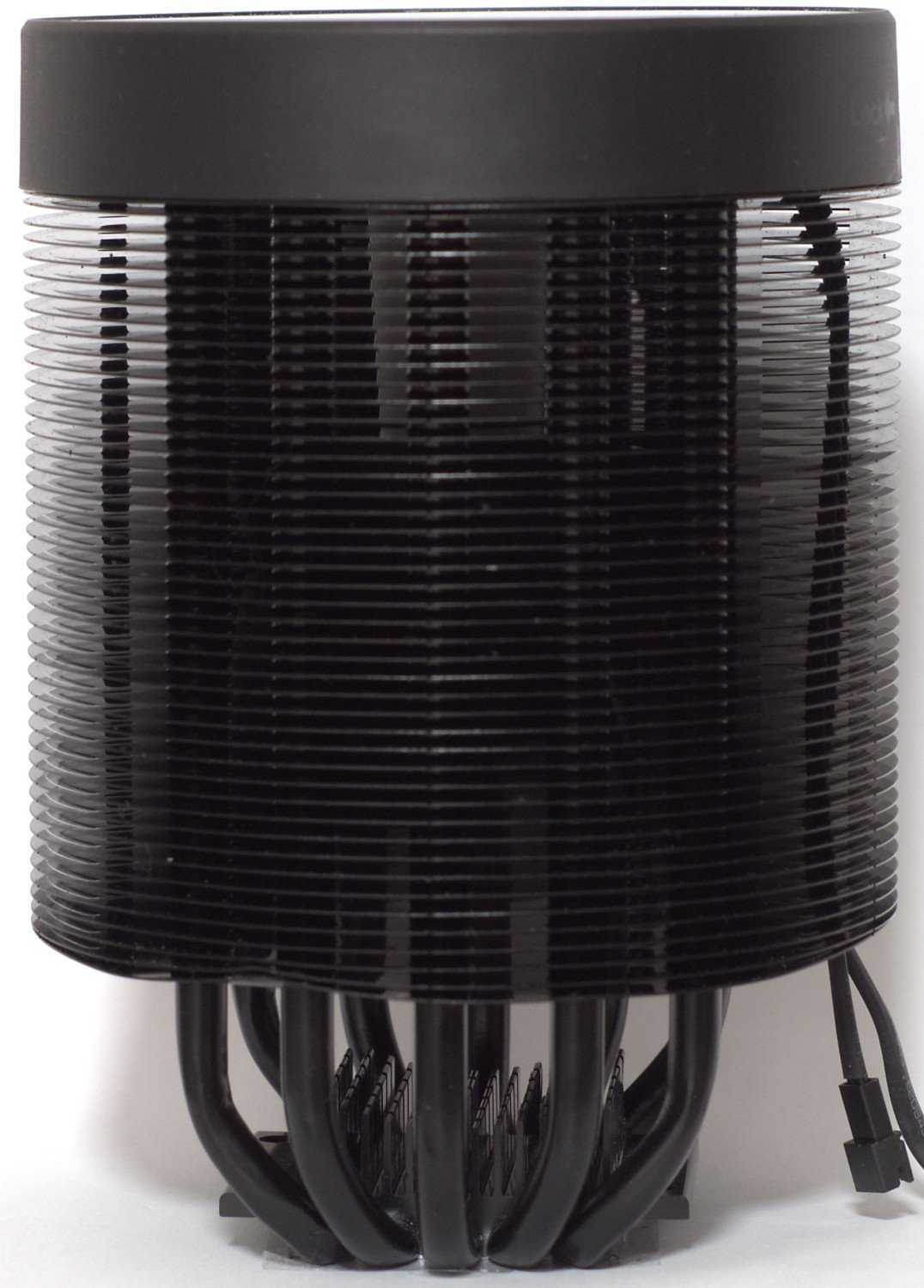

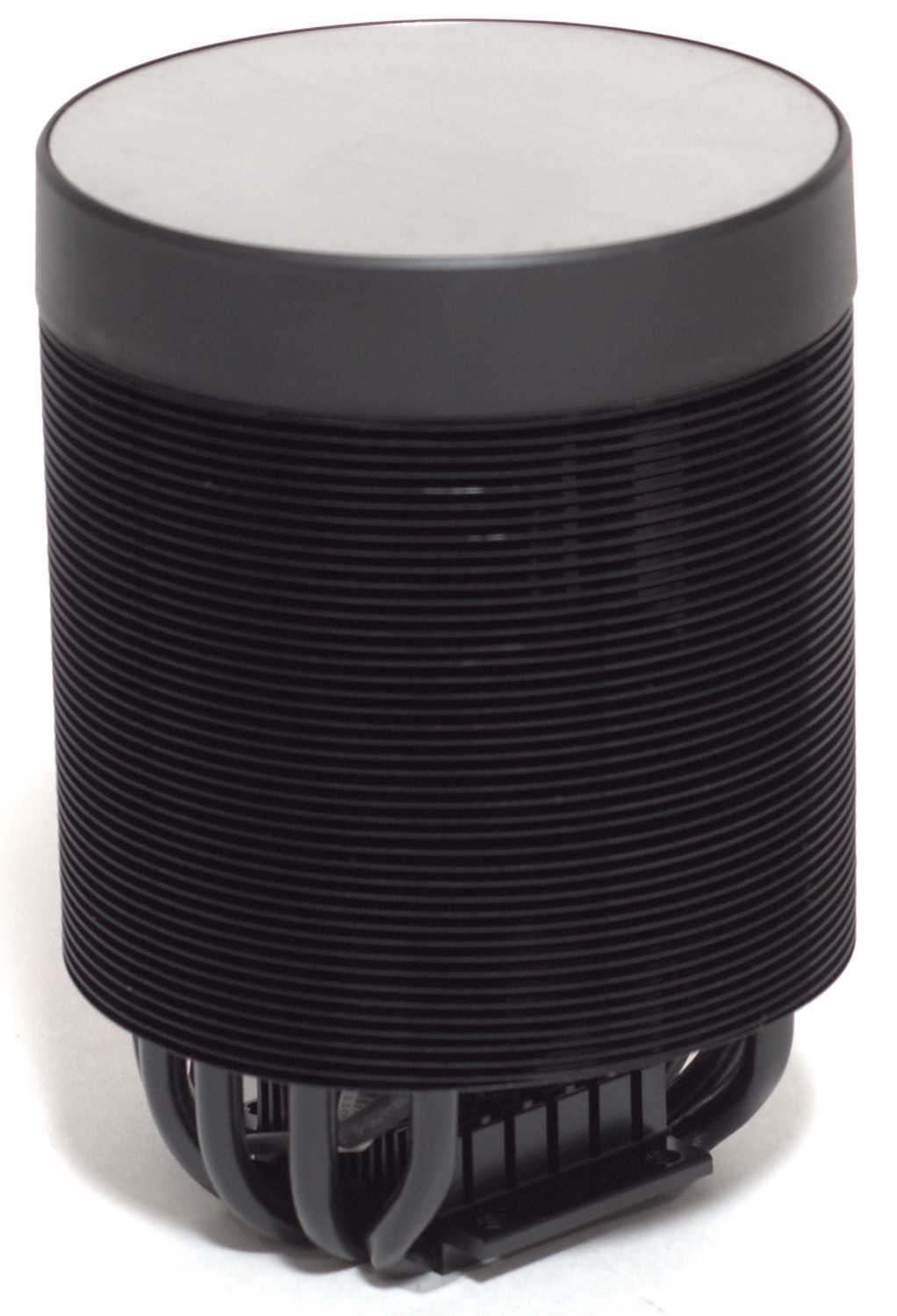

Круглый радиатор с окраской в черный цвет обеспечивают кулеру Aerocool Mirage 5 эффектный внешний вид. При этом производитель заявил для него высокий показатель рассеивания (TDP) 150 Вт, что делает его подходящим для большинства современных процессоров, продающихся на рынке. Благо, поддержка сокетов достаточно обширная, в том числе кулер можно использовать с устаревшими платформами, например с Intel LGA775 и AMD AM2(+)/AM3(+).
Его размеры составляют 100 (длина/ширина) х 145 (высота) мм, и он, несмотря на круглую форму, относится к башенному типу кулеров. Особенность конструкции – это закрепленный внутри радиатора вентилятор размером 60 х 45 мм, прогоняющий воздух снизу вверх. Сами пластины имеют форму кольца, а расстояние между ними составляет около 1,7 мм. Окраска в черный не только выделяет кулер по внешнему виду, но и по заявлению производителя «помогает лучше поглощать тепло и повышает общую эффективность охлаждения».
Другая особенность – это реализованная в верхней части система зеркал со светодиодным ARGB-кольцом, обеспечивающим эффект бесконечности.

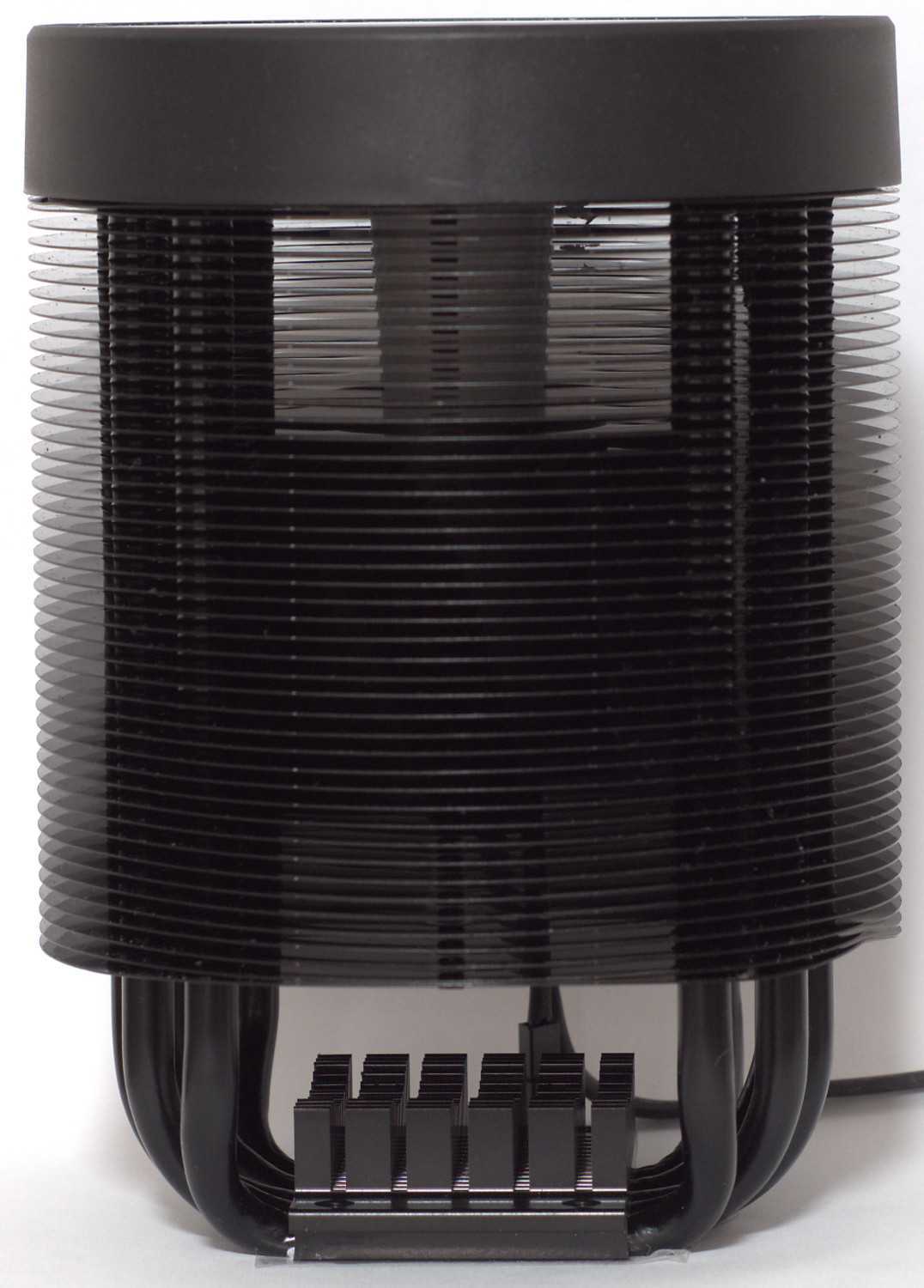

Для лучшей эффективности охлаждения с обратной стороны основания производитель разместил мини-радиатор.
Из-за конструкции радиатора тепловые трубки расположены по кругу, а внутри установлен вентилятор c оригинальным профилем лопастей (по типу турбины). Остается только открытым вопрос замены «турбинного» вентилятора на какой-то другой, так как на рынке вариантов нет. Что несколько заставляет задуматься — максимальные обороты вентилятора 3000 rpm и заявленный уровень шума до 30 дБ, а значит кулер тихим не будет.
В основании применяется технология прямого контакта HCTT тепловых трубок, причем трубки «вставлены» в алюминиевое основание. С точки зрения ровности основания, то по центру имеется небольшая вогнутость, что потенциально может повлиять на результаты тестирования не в лучшую сторону.
Кулер Aerocool Mirage 5 удалось снять с процессора только путем бокового сдвига, поэтому отпечаток термопасты получился смазанным, но заметно, что часть термопасты осталась именно в центральной зоне.
Внешний вид и система охлаждения
В первую очередь стоит сказать, что по первым впечатлениям видеокарта очень понравилась своими размерами. Когда держишь такую малютку, кажется что у тебя в руках видеокарта уровня GeForce GT630, хотя на самом деле под кожухом видеокарты таится мощь GeForce GTX670.
Видеокарта выполнена в очень строгом стиле, черный текстолит и черный кожух, с красной вставкой с логотипом компании производителя.
На задней стенке присутствуют разъемы DVI-I, DVI-D, HDMI, DisplayPort, а также технологическая решетка для выдува горячего воздуха из под кожуха системы охлаждения.
По размерам видеокарта является двухслотовой. Такие размеры обусловлены ее системой охлаждения.
Для дополнительного питания видеокарты используется весьма редкое сочетание в виде одного разъема 8-pin. Для обеспечения совместимости с некоторыми блоками питания в комплекте идет переходник 2*6pin > 8pin. Требования к блоку питания в случае с ASUS GeForce GTX670 DirectCU Mini весьма невелики — требуется блок питания мощностью 450-500Вт.
Подключение вентилятора системы охлаждения имеет разъем 4pin. С помощью четырехконтактного соединения присутствует возможность не только управлять скоростью вращения вентилятором, но и отслеживать его обороты.
Сняв систему охлаждения, можно сразу заметить четыре пустующих места под чипы памяти, как с лицевой, так и с тыльной стороны PCB. Можно предположить, что видеокарта разрабатывалась в двух версиях: на 2Gb и на 4Gb. Однако свет увидела лишь видеокарта в 2Gb исполнении.
Интересной особенностью ASUS GeForce GTX670 DirectCU Mini является пластина с надписью Direct Power, через которую идет питание на контакты графического процессора, расположенные в противоположной стороне от силовых элементов системы питания. С помощью такого инженерного решения ASUS избежали необходимости вести токопроводящие дорожки по плате вокруг GPU, тем самым уменьшив размеры PCB и соответственно габариты видеокарты в целом.
ASUS GeForce GTX670 DirectCU Mini ни в коей мере не является урезанной моделью по сравнению с обычными GeForce GTX670. Это доказывается и наличием двух мостиков SLI, с помощью которых на базе ASUS GeForce GTX670 DirectCU Mini можно собрать связку 4-Way SLI.
Подсистема питания графического процессора и памяти выполнены по схеме 4+1. Все четыре фазы питания GPU находятся в непосредственной близости друг от друга, а чуть поодаль находится и фаза питания памяти. Силовые элементы питания соприкасаются с системой охлаждения DirectCU Mini через термопрокладки.
Графический процессор GK104, произведенный по 28 нм техпроцессу, оснащен по периметру защитной металлической рамкой.
Память на ASUS GeForce GTX670 DirectCU Mini имеет объем в 2Gb.
Распаяна она восемью микросхемами Hynix H5GQ2H24AFR, четыре чипа с лицевой стороны, четыре с обратной.
Разъем для подключения вентилятора системы охлаждения DirectCU Mini находится в правой нижней части PCB.
Система охлаждения на ASUS GeForce GTX670 DirectCU Mini разительно отличается от привычных всем систем охлаждения отсутствием тепловых трубок. В основе охлаждения лежит медный теплосъемник с испарительной камерой, которая отдает тепло, отведенное от графического процессора, на массивный металлический радиатор круглой формы.
Помимо испарительной камеры DirectCU Mini также имеет металлическую пластину, которая через термопрокладки отводит тепло от силовых элементов платы и микросхем памяти.
Сверху вся конструкция системы охлаждения закрыта пластиковым кожухом. Охлаждением радиатора системы охлаждения и выведением тепла из кожуха занимается 97мм вентилятор фирмыEVERFLOW.
Производительность
Исследуя возможности ASUS GTX 670 DirectCU II TOP, прежде всего, интересно было оценить прирост производительности в сравнении с GeForce GTX 670, работающем с рекомендованной частой формулой. Очевидно, что модифицированная модель окажется расторопнее референсной, вопрос лишь в том, каково отличие в быстродействии. Кроме того, помня о достаточно скромной разнице в быстродействии между устройствами на чипе GK104, для более наглядного сравнения мы добавили результаты GeForce GTX 680 .
За счет увеличенной тактовой частоты GPU, а также серьезного ускорения во время работы GPU Boost, в штатном режиме турбированная версия GTX 670 максимальной приблизилась к одночиповому флагману – GeForce GTX 680 . Разницу в количестве потоковых процессоров и текстурных блоков с лихвой компенсирует повышенная частота ядра. Дополнительный разгон позволяет ASUS GTX 670 DirectCU II TOP заметно опередить старшую модель. В ручном режиме GPU сильно разогнать не удастся, так он изначально серьезно форсирован производителем, а вот хороший оверклокинг памяти приносит прекрасные результаты. Учитывая 256-битовую шину, увеличение пропускной способности здесь сказывается на производительности едва ли не линейно.
Заключение
Компания AMD выпустила удачную серию бюджетных видеоадаптеров. Новая архитектура обеспечивает более высокую производительность в DirectX 11. Благодаря 28-нм техпроцессу GPU Cape Verde вышел очень экономичным и достаточно холодным. Это позволило установить высокие рабочие частоты, и Radeon HD 7770 стал первой видеокартой c частотой ядра в 1 ГГц. Все это обеспечивает значительный прирост производительности относительно предшественников. Но для полного комфорта в играх при высоких настройках качества в популярном сейчас разрешении 1920×1080 этой видеокарты маловато. Младший Radeon HD 7750, у которого GPU лишился части потоковых процессоров и работает на более низкой частоте в 800 МГц, и вовсе годиться лишь для разрешения 1680×1080.
Благодаря невысокому тепловыделению новинок производитель не стал устанавливать на них мощные, конструктивно сложные и дорогие системы охлаждения. В итоге Radeon HD 7770 и Radeon HD 7750 получились слегка шумноватыми. Да и цены на них пока еще немного завышены. К примеру, Radeon HD 7770 обойдется как старые Radeon HD 6850 или GeForce GTX 460. Но тут уже каждый сам решит для себя что важнее — производительность или экономичность с поддержкой новых технологий.
Ну и нельзя забывать о богатом выборе среди новых Radeon. На рынке большое разнообразие нестандартных моделей с заводским разгоном, которые вполне могут предложить производительность выше, чем у младших 256-битных решений прошлого поколения.
Рассмотренный нами видеоадаптер ASUS HD7770-DCT-1GD5 порадует ценителей тишины. Его практически не слышно при нагрузке. При этом он оказался самым холодным среди протестированных видеокарт. А повышенные рабочие частоты обеспечивают производительность примерно на 10% выше, чем у референса. Такие отличные показатели стали возможны благодаря эффективной системе охлаждения DirectCU c технологией Heatpipe Direct Touch. Эта видеокарта по совокупности характеристик получает самую высокую оценку в данном тестировании. Никаких конструктивных изменений в дизайне печатной платы нет.
Sapphire HD 7770 GHz Edition OC также выполнен по референсному дизайну и оснащен нестандартным кулером. Система охлаждения использует две толстые тепловые трубки и очень напоминает DirectCU, но без прямого контакта. Судя по результатам тестирования, эффективность ее немного ниже; нагрев и шум больше чем у ASUS. Зато у Sapphire самый большой заводской разгон. Видеоадаптер изначально работает на таких частотах, которые наш референсный образец даже не смог достичь при разгоне — 1150/5000 МГц. Благодаря такому ускорению Sapphire производительнее стандартной версии на 15%. Он может смело претендовать на звание самого быстрого Radeon HD 7770 среди протестированных экземпляров.
Выводы
Cooler Master Hyper 212 Spectrum является хорошим примером того, что бюджетный башенный кулер может иметь не только эффектный внешний вид, чему способствует RGB-подсветка, но и обладать хорошей эффективностью охлаждения в сочетании с приемлемыми шумовыми характеристиками. Плюс стоит отдать должное, что производитель сохранил поддержку устаревших платформ, а значит, кулер будет актуальным при дальнейших апгрейдах.
Особых недостатков выявить не удалось, только отметим более длительный процесс установки кулера, требующий больших действий для его монтажа. Можно, конечно, придраться к невозможности управления RGB-подсветкой, но с учетом стоимости кулера Cooler Master Hyper 212 Spectrum в районе 2100 рублей ее наличие можно считать «бонусом».
Плюсы:
- Эффектный внешний вид;
- Узкий радиатор;
- RGB-подсветка;
- Высокое соотношение эффективность охлаждения/уровень шума;
- Поддержка устаревших платформ Intel LGA775/1366 и AM2/3;
- Демократичная цена.
Минусы:
- Процедура сборки, требующая большего количества действий;
- Неуправляемая RGB-подсветка.
Вывод
Малые габариты и невысокие требования к блоку питания позволяют видеокарте ASUS GeForce GTX670 DirectCU Mini занять место даже в бюджетных компьютерах неискушенных геймеров. Ложкой дегтя в данном ускорителе непременно будет высокий уровень шума фирменной системы охлаждения DirectCU Mini. Но здесь приходится чем-то жертвовать, либо уровнем шума, либо производительностью. ASUS в своем уникальном продукте GeForce GTX670 DirectCU Mini ставит производительность на первое место. Обладая уровнем производительности, пригодным для игр на максимальных настройках графики даже в самых современных проектах, видеокарта ASUS GeForce GTX670 DirectCU Mini позволяет владельцам компактных корпусов собрать по-настоящему мощные игровые сборки.
Плюсы:
- малые габариты;
- гарантия 3 года;
- высокая производительность;
- невысокие требования к блоку питания.
Минусы:
высокий уровень шума в нагрузке.
Оценив по достоинству видеокарту ASUS GeForce GTX670 DirectCU Mini, редакция i2hard.ru награждает ее справедливой оценкой – серебряной медалью.
