Башенный кулер с двумя вентиляторами своими руками

Варианты выбора

Подведем итоги наших рекомендаций.

Для бюджетного процессора с небольшим значением TDP будет достаточно боксового кулера. Аналогичный по конструкции кулер, приобретенный отдельно может быть и тише, и эффективнее. Эффективность модели с медным основанием будет выше

Заострять внимание на наличие PWM в данном случае не нужно

Для среднепроизводительных процессорови не самых горячих процессоров с возможностью разгона лучше всего подойдут недорогие башенные кулеры с тремя-четырьмя тепловыми трубками. Если бюджет позволяет, и важна эстетика сборки, то можно присмотреться к СЖО с радиатором на 120 мм.

При сборке системы в компактном корпусе нужно выбирать среди специальных решений с топ-конструкцией. Небольшая высота такого кулера хорошо сочетается с его эффективностью.

Для охлаждения флагманских процессоров с возможностью разгона и высоким тепловыделением нужны башенные суперкулеры или СЖО. Они обеспечат эффективное охлаждение и низкий уровень шума.

Дополнительный функционал

Кроме основных критериев выбора можно обратить внимание на ряд дополнительных функций, которые могут подсказать, как выбрать комфортный, удобный вентилятор. К ним относятся:

К ним относятся:

  1. Пульт дистанционного управления (ДУ), позволяющий управлять вентилятором не вставая со своего места;
  2. Таймер. Очень полезная штука, особенно если вы хотите сэкономить или забывчивы от природы. Таймер автоматического отключения проследит, чтобы вентилятор отключился, когда вы заснете или надолго уходите из дома. Время отключения или включения можно задать самостоятельно;
  3. Ионизация воздуха, но есть не во всех моделях. Эта функция поможет вам заботиться о здоровье своем, своих детей. Даже простейший модуль из двух электродов способен ионизировать помещение, делая его существенно чище;
  4. Подсветка — часто используется в качестве ночника, дает возможность не наткнуться на прибор ночью;
  5. Защита от перегрева, заключающаяся в наличии функции автоматического отключения прибора при достижении критической температуры нагрева двигателя.

Некоторые модели, у которых есть функция ионизации воздуха, могут не только проветривать помещение, но даже ароматизировать его любимыми запахами, используя специальные капсулы с аромамаслами.

Лучшие производители вентиляторов охлаждения

Выделяют несколько производителей, чьи вентиляторы хорошо справляются с нагрузкой. У каждого бренда есть свои преимущества перед конкурентами, но главной особенностью представленных вентиляторов считают надежность по сравнению с аналогами.

SAT

Описание конструкции. Среди производителей элементов для охлаждающей системы бренд SAT выделяется большим ассортиментом запчастей на вторичном рынке. Китайский вентилятор обладает невысокой стоимостью и средним качеством. Вентилятор в пластиковом корпусе может быть нескольких вариантов. Для разных моделей автомобилей идут свои серии радиаторных вентиляторов, различные по характеристикам.

Виды. Выпускаются элементы с гидромеханическим и электрическим приводом. Электрический привод более востребован на рынке вторичных запчастей.

Срок службы. Срок гарантированной работы составляет 1 год, но при соответствующем уходе и выполнении правил эксплуатации реальный срок работы достигает трех лет без ремонта.

Nissens

Датская компания Nissens входит в число наиболее известных производителей систем охлаждения. Вентиляторы имеют подтвержденное качество.

Отмечается надежность вторичных запчастей, которые по характеристикам аналогичны оригиналам.

Описание конструкции. Отличием вентилятора считают утолщенный корпус и использование прочных материалов, которые устойчивы к коррозии и другим видам повреждений.

Виды. Среди производимых видов вентиляторов можно найти все варианты привода. Наиболее популярным считают электрический, но гидромеханический также востребован. Отдельная серия запчастей с механическим приводом предназначена для спецтехники.

Срок службы. Гарантийный срок эксплуатации на различные варианты вентиляторов варьируется от 1 года до 2-х лет. Сама длительность работы не ограничена, то есть при аккуратной эксплуатации запчасть может прослужить больше 5 лет.

Плюсы Nissens

  1. Расширенная линейка вентиляторов и различные типы устройств с электроприводом для популярных марок машин.
  2. Хорошее качество и гарантированная надежность.
  3. Нет нареканий по работе устройства.

Минусы Nissens

  1. Высокая цена относительно конкурентов.
  2. Большое количество подделок. Требуется сразу проверять вентилятор на наличие логотипов, оттисков и дефектов.

Behr Hella

Бренд Behr Hella гарантирует качественное исполнение вентиляторов для систем охлаждения в различных марках автомобиля.

Описание конструкции. Вторичные запчасти заслужили положительную репутацию из-за использования качественных материалов, обеспечивающих длительный срок службы.

Виды. В ассортименте есть вентиляторы с механическим приводом для спецтехники, гидромеханическим на внедорожники, а также стандартные с электроприводом.

Срок службы. Гарантия выдается на два года, так как вторичные запчасти не отличаются от оригиналов. Длительность эксплуатации может превышать 10 лет при выполнении всех условий по обслуживанию.

Плюсы Behr Hella

  1. Гарантированное качество от лидера вторичных деталей для охладительной системы.
  2. Длительная работа.
  3. Нет проблем, связанных с повышенным шумом или дефективным срабатыванием.
  4. Мало отличий от оригинальных вентиляторов, которые устанавливаются при сборке авто на конвейере.

Минусы Behr Hella

  1. Высокая стоимость относительно других производителей из среднего ценового сегмента.
  2. Сложно избежать подделок на вторичном рынке. Чаще всего они отличны отсутствием специальных знаков бренда и пониженной стоимостью.

LUZAR

У фирмы Luzar в ассортименте запчасти для охладительной системы отечественных и иностранных автомобилей. Отличием вентилятора будет соответствие требования ГОСТа, а также увеличенным сроком гарантии.

Описание конструкции. Запчасти изготавливаются из высокопрочных материалов, которые мало подвержены износу. Они поставляются на заводы от проверенных зарубежных поставщиков.

Виды. Ассортимент включает в себя вентиляторы с электрическим, гидромеханическим и механическим приводом. Наиболее расширенная линейка у моделей с электроприводом.

Срок службы. Гарантия действует 2 года, но из-за качественного исполнения, которое близко к родным аналогам, вторичные запчасти могут служить до 10 лет без ремонта и замены.

Плюсы LUZAR

  1. Малое количество брака, дефектов и подделок.
  2. Хорошее качество при цене ниже, чем у зарубежных конкурентов.
  3. Расширенные серии для отечественных и азиатских машин, в том числе гидромеханические для ряда мощных автомобилей.

Минусы LUZAR

  1. Невысокая производительность у вентиляторов с электроприводом из-за слабого моторчика.

Типы приводов вентилятора

Вентилятор состоит из нескольких частей, включая привод.

Место вентилятора в системе охлаждения.

Выделяют три вида:

  1. Механический.
  2. Гидромеханический.
  3. Электрический.

Механический привод

Механический вариант привода считают затратным для мощности из-за того, что сила для функционирования отбирается от вала коленчатого характера с помощью ремня. Такой тип подключения считают устаревшим и используют на старых моделях авто или на спецтранспорте.

Гидромеханический привод

Привод гидромеханического характера также считают неэффективным для большинства современных автомобилей. Наибольшее применение он получил среди внедорожников и мощных автомобилей. Принцип работы основан на вязкостной муфте, которая соединена приводом с коленвалом.

Электропривод

Электропривод наиболее распространенный вариант для вентилятора охлаждения. Его устанавливают почти на все современные автомобили. Отличием считают сложность системы и наличием большого количества элементов.

При наличии электропривода его подключают к электронной системе автомобиля и оборудуют специальными датчиками.

Единственными минусами будет необходимость регулярной проверки настроек и эффективная работа блока управления.

Важным моментом считают тандемную работу электродвигателя и системы управления. Электрический привод в вентиляторах является наиболее перспективным для автомобилей легкового типа.

Диагностика неисправностей вентилятора охлаждения

Ни самый инновационный электрический мотор, имеющий большую мощность, ни сверхнадежный блок или регулятор управления не в состоянии на все сто процентов защитить охлаждающую систему от поломок. Учитывая то, что вышедший из строя вентилятор охлаждения, который дует не туда, куда надо, или вовсе не вращается, способен стать виновником перегрева двигателя, следить за его нормальным функционированием требуется постоянно.

Вовремя сделанный ремонт компонентов системы убережет ваш автомобиль от многих неприятностей, но здесь важно правильно установить причину поломки вентилятора. Другими словами, сначала нужно найти проблему, по которой, например, не работает регулятор оборотов коленвала либо блок управления, либо электрический мотор

Диагностику неисправностей вентилятора может провести любой водитель, ориентируясь на далее приведенные рекомендации.

Проверку следует начинать с демонтажа разъема (штекерного) температурного датчика и его обследования. В тех случаях, когда датчик является одинарным, нужно взять небольшой кусок обычной проволоки и замкнуть в штекере клеммы. При исправном вентиляторе блок управления или реле должны дать команду на его включение при замыкании. Если интересующее нас устройство не включается при такой проверке, это значит, что требуется его ремонт либо замена.

При наличии двойного термодатчика принцип проверки немного изменяется, и выполняется в два этапа:

  1. Замыкают красный и красно-белый проводок. При этом должно фиксироваться медленное вращение вентилятора.
  2. Замыкают проводки красного и черного цвета. Теперь вращение должно значительно ускориться.

Если вращения не наблюдается, вентилятор придется демонтировать и установить на его место новое устройство. Если постоянно работает вентилятор охлаждения радиатора (дует без перерывов), есть вероятность того, что из строя вышел датчик его включения. Проверить такое подозрение несложно. Необходимо включить зажигание, а затем удалить наконечник провода с датчика.

Если выключения устройства после этого не произошло, можно смело покупать новый регулятор (датчик) отключения устройства. Ситуации, когда постоянно работает вентилятор охлаждения радиатора, встречаются не редко, и теперь вы знаете, как решить такую проблему. Также имеет смысл выполнить проверку предохранителя в тех случаях, когда вы сомневаетесь в работоспособности описываемого в статье механизма. Делается это так:

  • от плюсовой клеммы аккумуляторной батареи подают на красно-черный или красно-белый проводок в разъеме вентилятора питание;
  • от минусовой клеммы подают заряд на проводок коричневого цвета.

Если регулятор либо блок не отреагировал (устройство не включилось), проверьте провод температурного датчика (все имеющиеся на нем разъемы и штекера). Возможно, понадобится простой ремонт кабеля (например, его изолирование, замена штекера). Если дело не в проводе, значит, придется приобретать новый вентилятор, так как ваш сломался.

СИСТЕМА РАБОТЫ ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ.

Датчик термовключения вентилятора (находится в нижнем левом углу радиатора) при нагревании замыкает цепь с малым током, идущую на разгрузочное реле. Отмечу, что данный датчик разрывает «минус», идущий к реле. «Плюс» реле берет от замка зажигания и регулируется предохранителем №19 (находится в салоне автомобиля слева в панели приборов). Датчик чаще всего 3-х контактный. Коричневый провод берет «минус» с корпуса автомобиля. Два других провода (полосатые) при замыкании на них контактов в датчике подают «минус» к разгрузочным реле. В зависимости от степени нагревания охлаждающей жидкости, датчик замыкает цепь, идущую к реле № 214 (первая скорость) или цепь, идущую к реле № 217 (вторая скорость). Реле № 272 и датчики температуры, находящиеся на верхнем патрубке системы охлаждения (синий и серый), в управлении вентилятором охлаждения двигателя не участвуют ни коим образом, вопреки всеобщего убеждения.

Реле № 272 работает только при выключенном зажигании в режиме афтэкулинга, (этот режим я трогать не буду). Далее, при получении «минуса» от датчика и «плюса» от замка зажигания, разгрузочное реле замыкает силовые контакты и подает «ПЛЮС» непосредственно на вентилятор охлаждения. «МИНУС» вентилятор берет с корпуса автомобиля (с лонжерона). Силовой «ПЛЮС» реле берет с АКБ под защитой предохранителя на 40А (60А если на радиаторе 2 вентилятора), который находится за декоративной накладкой слева от ноги водителя (хрен найдешь, а если найдешь, хрен доберешься). Ну в общем-то и все. В зависимости от того, на какое реле от датчика поступит «минус», такая и включится скорость.

Конструкция и материал радиатора

От конструкции радиатора и материала, из которого он изготовлен, также сильно зависит эффективность кулера.

7.1. Алюминиевый радиатор

Самые дешевые кулеры имеют радиатор полностью из алюминия, так как этот металл дешевле меди. Но алюминий имеет низкую теплоемкость и неравномерное распределение тепла, что требует более сильного обдува и соответственно шумных вентиляторов.

Кулеры с алюминиевыми радиаторами, имеющими медные вставки чуть более эффективны, но уже не актуальны.

7.3. Медный радиатор

В продаже все еще можно встретить кулеры с радиаторами из медных пластин.

Медь имеет высокую теплоемкость и тепло в ней распределяется равномерно. Это дает возможность стабилизировать температуру процессора на определенном уровне и не требует быстрых шумных вентиляторов. Но эффективность такой системы ограничена из-за того, что медный радиатор имеет большую тепловую инерцию и быстро отвести от него тепло сложно. Но такой кулер может оказаться незаменим в компактных корпусах для медиа центров, так как он достаточно низкий.

7.4. Радиатор из алюминиевых пластин

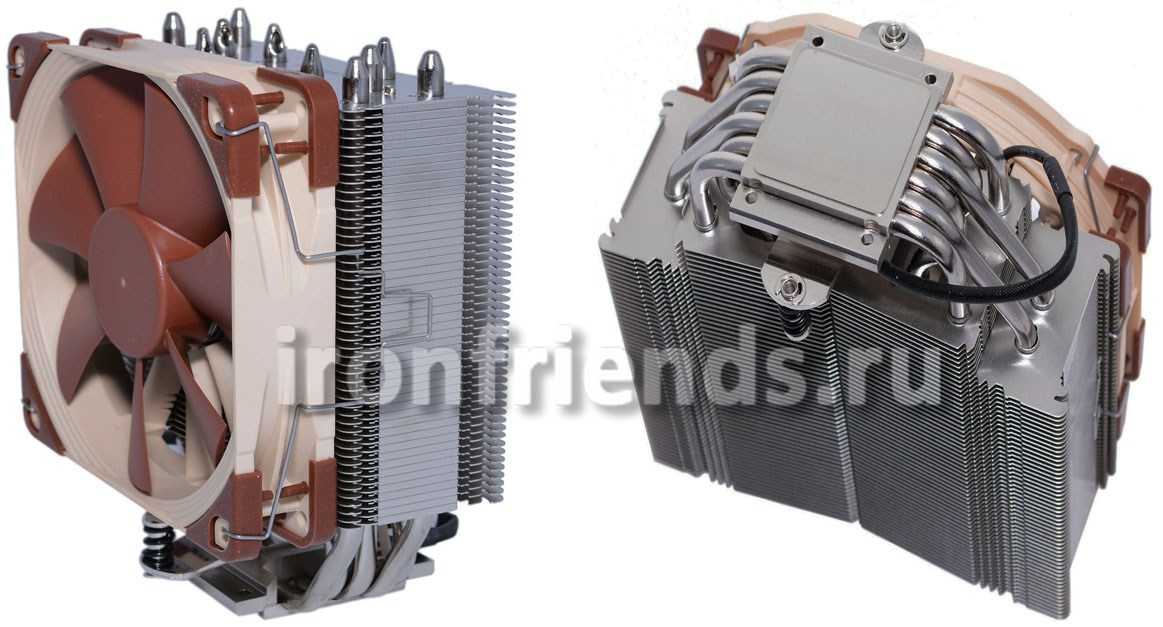

Наиболее эффективными на сегодня являются кулеры с тепловыми трубками и радиатором из множества тонких алюминиевых пластин.

Тепло от процессора моментально отводится по тепловым трубкам к пластинам, на которых также быстро отводится воздушным потоком вентилятора благодаря высокой площади рассеивания. Такая конструкция имеет очень низкую теплоемкость и тепловую инерцию, поэтому эффективность охлаждения значительно повышается при небольшом увеличении скорости вращения вентилятора.

7.5. Никелевое покрытие

Хорошие брендовые кулеры могут иметь никелевое покрытие тепловых трубок, медного основания и даже алюминиевых пластин радиатора.

Никелевое покрытие предотвращает окисление поверхности. Она всегда остается красивой и блестящей Но самое главное то, что окись не препятствует отводу тепла и кулер не теряет своих свойств. Хотя, по большому счету, разница будет не значительной.

7.6. Размер радиатора

От размера радиатора всегда зависит эффективность кулера. Но кулеры с большими радиаторами не всегда могут поместиться в стандартный корпус компьютера. Высота радиатора башенного типа для стандартного корпуса не должна превышать 160 мм.

Также имеет значение ширина радиатора. Кулер с большим радиатором может не вместиться из-за близко расположенного блока питания. Также нужно учитывать размер и компоновку материнской платы. Может так получиться, что кулер не удастся установить из-за высоко выпирающих радиаторов материнской платы возле процессора, близко расположенных высоких модулей памяти и т.п.

Все это нужно учитывать заранее и при сомнениях замерить нужные расстояния в вашем компьютере. Лучше подстраховаться и взять кулер немного поменьше. Если процессор очень горячий, а корпус маленький или мешают элементы торчащие на материнской плате, то оторвите их вам подойдет горизонтальный кулер с тепловыми трубками и специально сконструированный с достаточным отступом от материнской платы.

7.7. Вес радиатора

Чем радиатор больше, тем он тяжелее и чем радиатор тяжелее, тем он больше Ну а если по существу, то чем выше TDP процессора, тем тяжелее должен быть радиатор. Для процессора с TDP 100-125 Вт хватит радиатора весом 300-400 грамм, для монстра типа AMD FX9xxx с TDP 200-220 Вт нужен радиатор не меньше 1 кг, а то и все 1200-1300 грамм. Я не буду приводить вес радиатора для каждого процессора, так как все это вы увидите в таблице, которую можно скачать в разделе «».

Схема охлаждения ПК – в какую сторону должен дуть вентилятор

В какую сторону должен дуть? Правильно организованная вентиляция внутри компьютера – залог его надежной работы. Общая схема направления потоков воздуха в корпусе компьютера:

Самый распространенный вариант практически для всех готовых компьютеров – весь горячий воздух выводится вентилятором в блоке питания наружу.

Холодный воздух подается в корпус из передней нижней части (1). Это нужно учитывать и при чистке компьютера от пыли. Нужно обязательно пропылесосить место, где засасывается воздух внутрь компьютера. Воздушный поток постепенно нагреваясь поднимается вверх и в верхней задней части корпуса выдувается через блок питания (2) уже горячий воздух.

В случае большого числа греющихся элементов внутри корпуса (например, мощная видеокарта или несколько видеокарт, большое количество жестких дисков и т.д.) или малого объема свободного пространства внутри корпуса для увеличения воздушного потока и повышения эффективности охлаждения в корпус устанавливают дополнительные вентиляторы. Лучше устанавливать вентиляторы с большим диаметром. Они обеспечивают больший поток воздуха при меньших оборотах, а следовательно эффективнее и тише, чем вентиляторы с меньшим диаметром.

При установке вентиляторов следует учитывать направление, в котором они дуют . Иначе можно не только не улучшить охлаждение компьютера, но и ухудшить его. При большом количестве жестких дисков, либо при наличии дисков, работающих на высоких скоростях (от 7200 об/мин), следует установить дополнительный вентилятор в переднюю часть корпуса (3) так, чтобы он продувал жесткие диски.

При наличии большого количества греющихся элементов (мощная видеокарта, несколько видеокарт, большое количество плат, установленных в компьютер) или при нехватке свободного пространства внутри корпуса рекомендуется установить дополнительный вентилятор в задней верхней части корпуса (4). Этот вентилятор должен выдувать воздух наружу. Таким образом увеличится воздушный поток, проходящий через корпус и охлаждающий все внутренние элементы компьютера. Нельзя устанавливать задний вентилятор так, чтобы он дул внутрь корпуса! Так нарушится нормальная циркуляция внутри ПК. На некоторых корпусах возможно установить вентилятор на боковую крышку. В этом случае вентилятор должен крутиться так, чтобы он всасывал воздух внутрь корпуса. Ни в коем случае нельзя, чтобы он выдувал его наружу, иначе будет недостаточно охлаждаться верхняя часть компьютера, в частности блок питания, материнская плата и процессор .

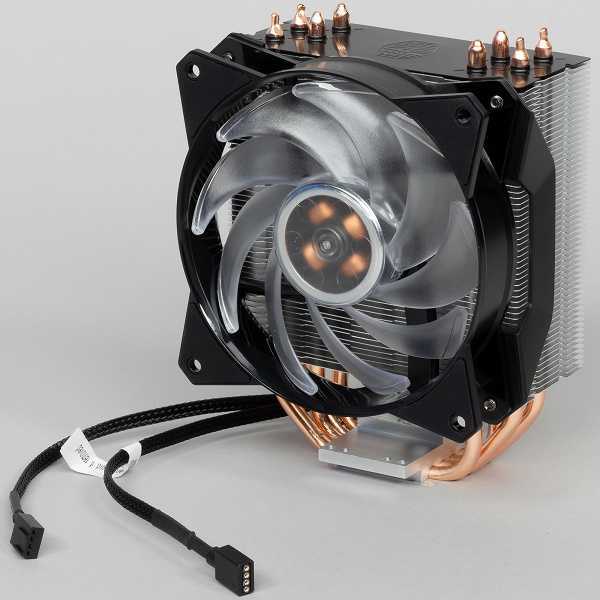

Как установить башенный кулер

Башенные кулеры используются в мощных игровых системах, где нет места компромиссам в вопросах охлаждения, и при моддинге, для придания системному блоку индивидуальности. Производители башен настоятельно рекомендуют устанавливать систему охлаждения за пределами системного блока. Материнку придется из него извлечь (если она уже в нем).

Приятной особенностью большинства башенных вентиляторов является их универсальность. Комплект содержит набор крепежных элементов, рассчитанных для установки на различные сокеты.

На иллюстрациях ниже показан пример установки башенного кулера на процессор производства AMD:

1. Необходимо снять стандартную «кроватку» крепежного модуля.

2. На плату, через дистанционные втулки крепится нужный комплект кронштейнов.

3. Наносится термопаста.

4. С помощью крепежного моста, радиатор закрепляется на процессоре.

5. С помощью металлических скоб вентилятор закрепляется на радиаторе.

6. Провод от вентилятора подключается к разъему на материнской плате.

7. По завершении сборки остальных компонентов, проверяется работоспособность системы охлаждения.

Как видно — процедура установки кулера довольно несложная. Поэтому, как говорится, «Дорогу осилит идущий». Прочь страхи и сомнения, и вперед на борьбу с температурой центрального процессора!
