Noctua NF-A12x25 FLX со скоростью 2000 об/мин

Технические характеристики

• Модель: NF-A12x25 FLX:
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 2000 об/мин;
• Поток воздуха: 102,1 м3/ч;
• Воздушное давление: 2,34 мм H₂O;
• Уровень шума: 22,6 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 3-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 1.68 Вт;
• Сила тока: 0.14Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 2300 руб.

Упаковка и комплектация

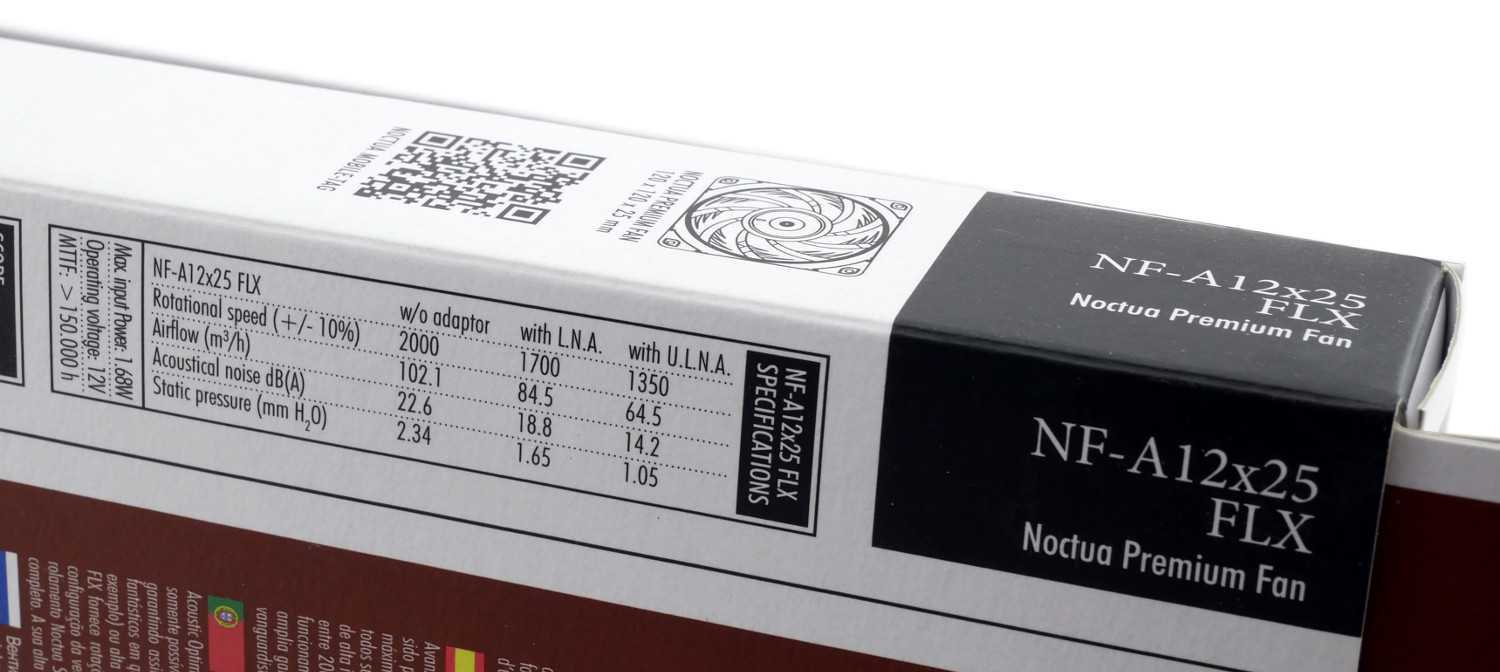

В технических характеристиках новинки практически не различаются, о чем сообщает таблица с идентичными параметрами, что и на Noctua NF-A12x25 PWM.

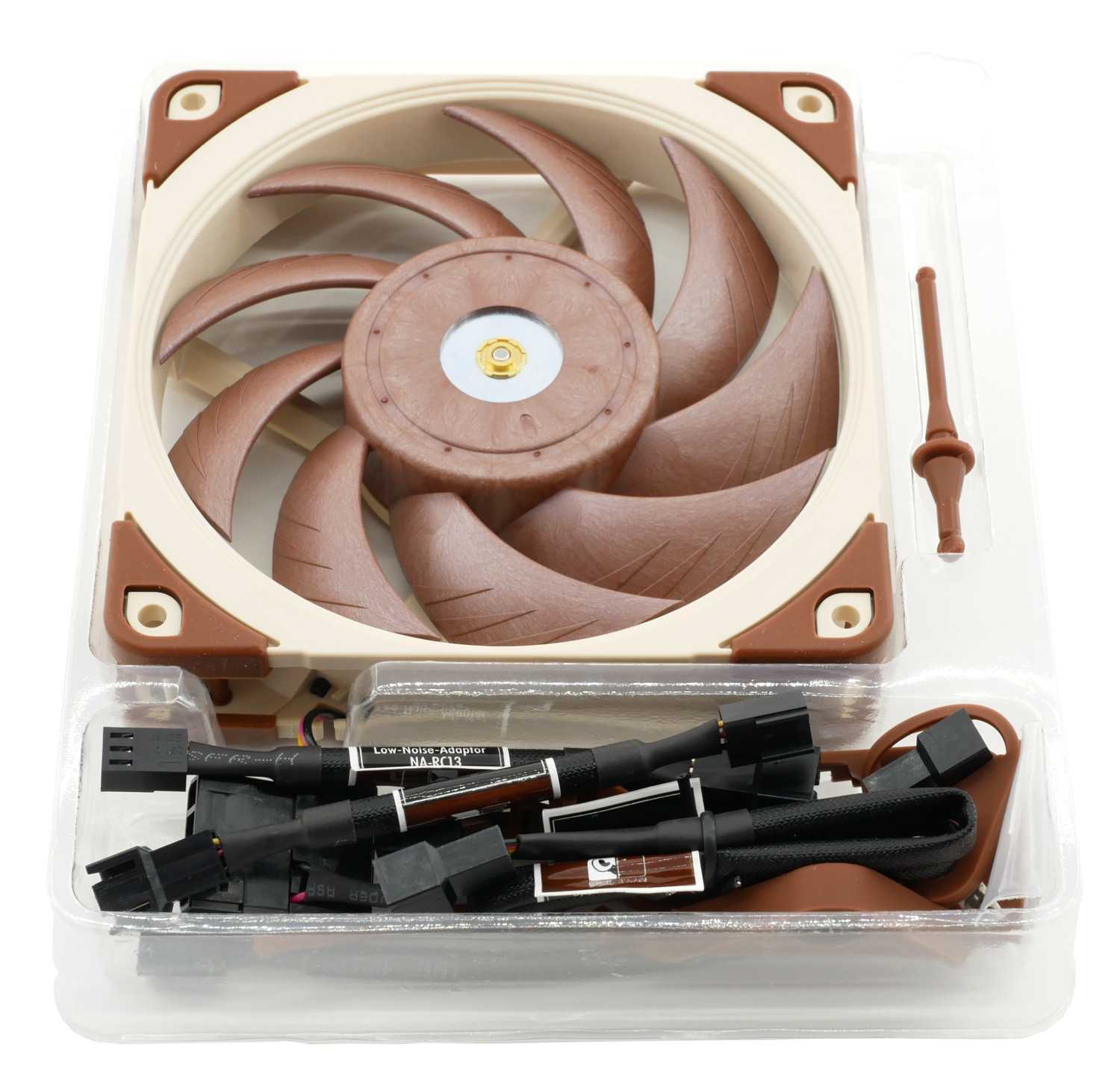

Вентилятор и комплектация полностью закрыты в антистатической форме, которая содержит широкий комплект поставки.

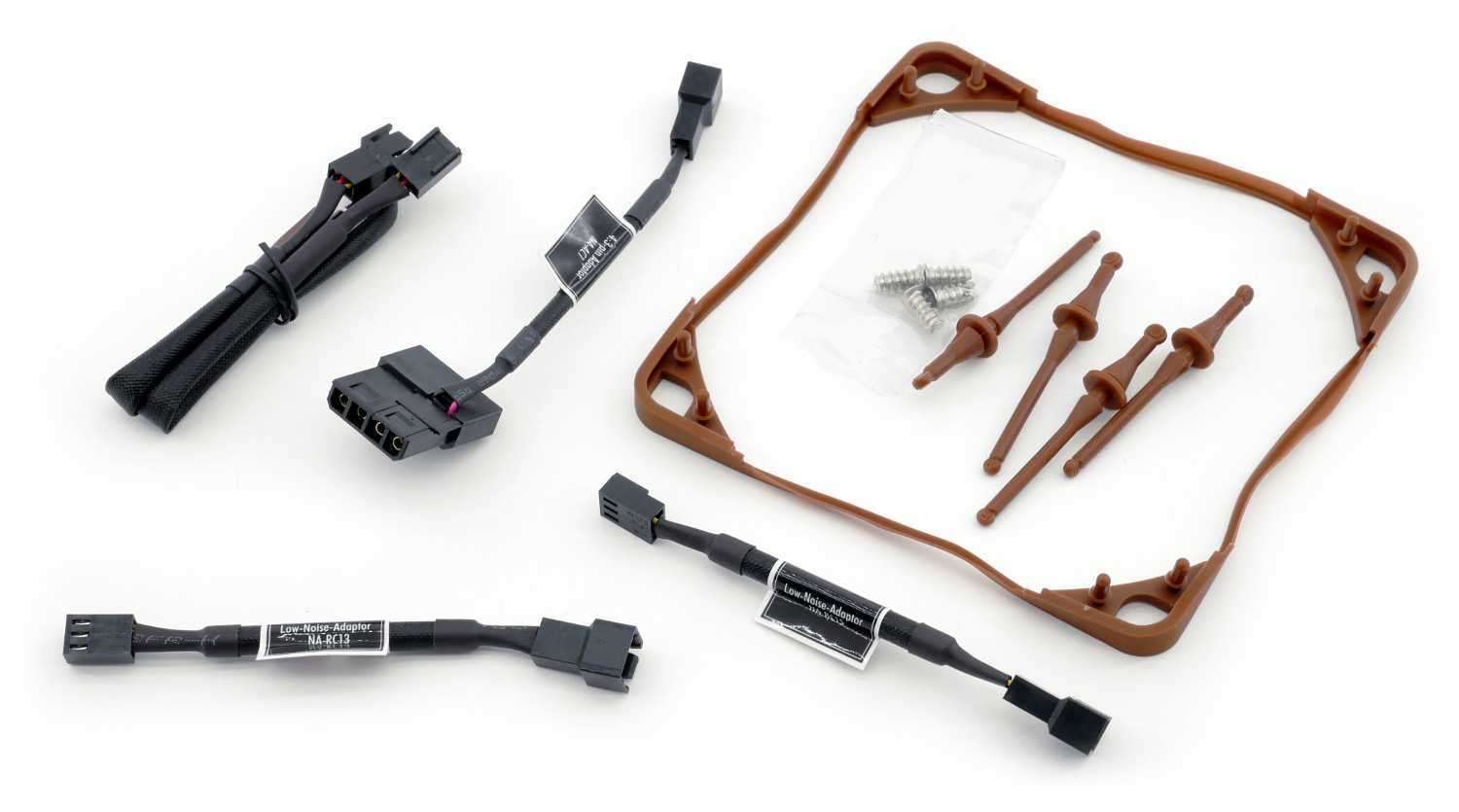

Помимо прочего набора аксессуаров, новинка взамен Y-разветвителя включает переходник с резисторомU.L.N.A. (Ultra-Low-Noise Adapter), понижающим скорость вращения до 1350 об/мин, и кабель питания от блока питания посредством Molex.

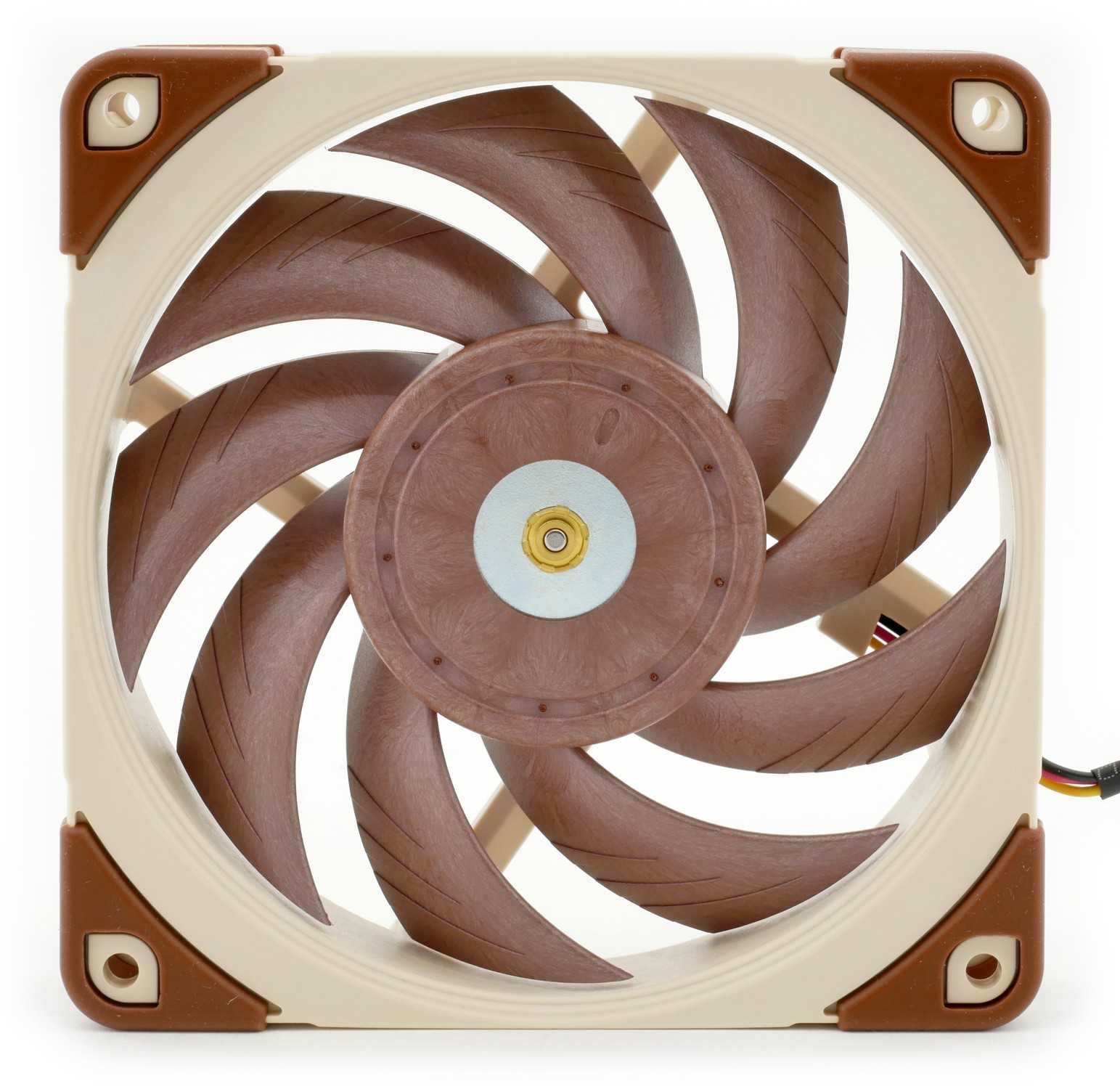

Внешний вид

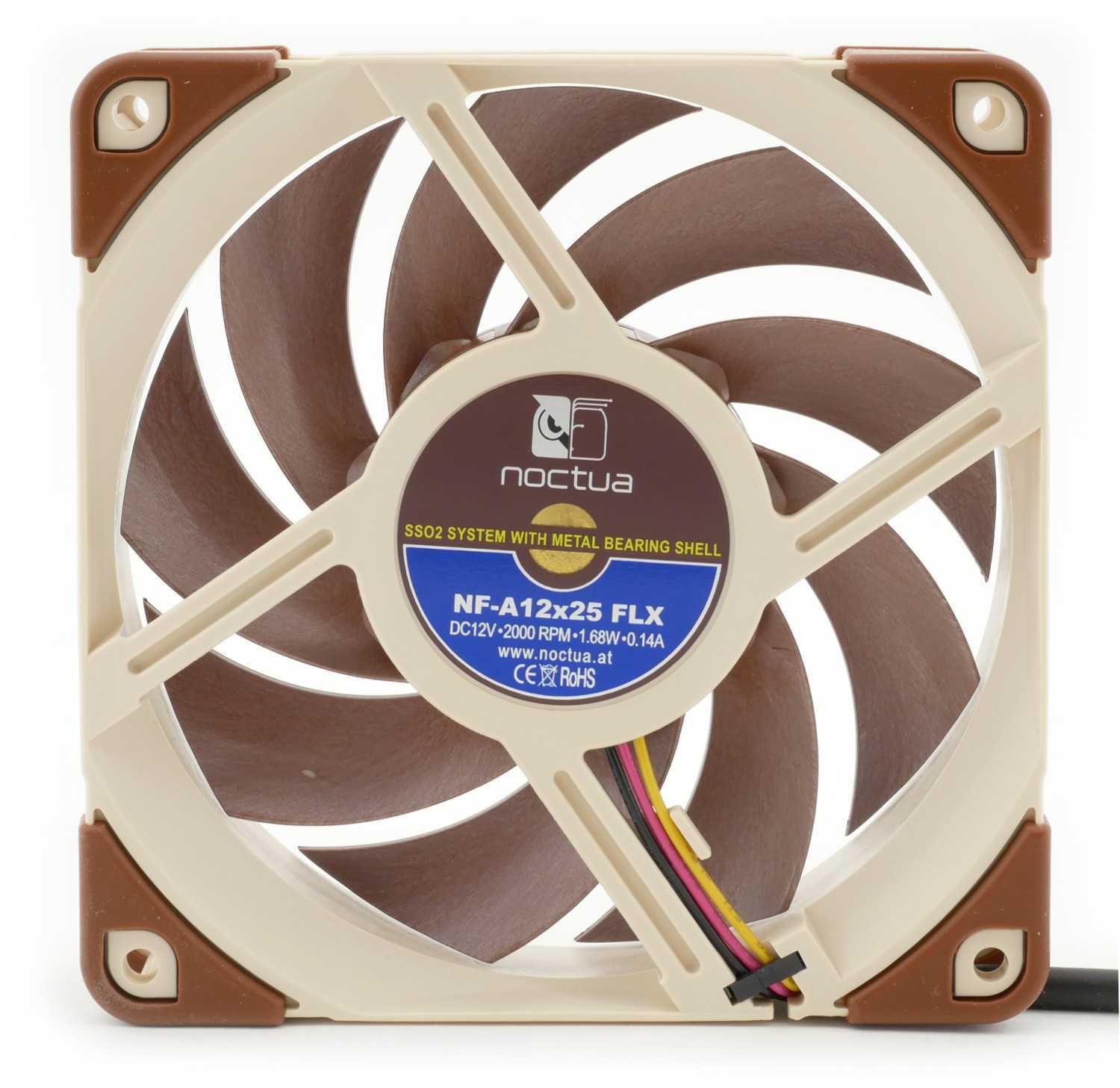

В своем конструктивном исполнении модель Noctua NF-A12x25 FLX копирует старшую версию. Перед нами 120 мм вентилятор с бежевым окрасом и фирменными технологиями, пронизывающими новинку насквозь.

Основное отличие Noctua NF-A12x25 FLX от модификации «PWM» заключается в коннекторе 3-pin, лишающем новинкуШИМ-регулировкии вынуждающем вентилятор работать на постоянной скорости 2000 об/мин (1350 об/мин и 1700 об/мин при использовании соответствующих переходников). Однако большинство современных материнских плат поддерживает регулировку 3-pin вертушек, поэтому в какой-то мере обе рассматриваемые модели будут идентичны. На практике скорость вращения удалось регулировать в диапазоне 320 — 2040 об/мин.

Внешний вид и конструкция

Конструктивно Noctua NH-P1 является башенным кулером с выносным радиатором на шести теплотрубках. Но дизайн и форма уникальны и не имеют визуального сходства с пассивными кулерами других производителей. Noctua занималась его разработкой с нуля в попытке добиться максимальной эффективности при естественной конвекции воздушных потоков. А для этого инженерам потребовалось снизить воздушное сопротивление при одновременном сохранении массы радиатора, что было достигнуто использованием более толстых, чем обычно, 1,5 мм пластин и увеличенным до 8,5 мм межрёберным расстоянием.

Размеры кулера весьма внушительные, но с пассивными моделями по другому никак, так как требуется большая площадь рассеивания тепла. При этом высота выдержана в пределах 158 мм, что совместимо со многими корпусами ПК. Вес в 1180 г — не рекордный и значительную деформацию материнской платы не должен вызвать. Немало суперкулеров имеет даже больший вес и нормально эксплуатируется годами.

В основании используется медная никелированная пластина 52 x 52 мм с хорошо отполированной, но не до зеркального состояния, площадкой размером 40 х 38 мм для контакта с крышками процессоров.

Из основания выведены шесть тепловых трубок диаметром 6 мм, которые пронизывают пластины радиатора по веерной схеме с пайкой в точках соприкосновения.

Шесть пластин также торцом напрямую спаяны с основанием.

Трубки загнуты таким образом, чтобы сместить массив из 13 пластин вбок. Таким образом обеспечивается отличная совместимость с высокими модулями оперативной памяти, видеокартами и декоративными элементами на большинстве материнских плат для процессоров desktop-сегмента. Коллизий с HEDT-сегментом также должно быть минимум, так как выступающие пластины ещё и приподняты вверх на 40 мм. С учетом высоты сокета и процессора, даже если слоты памяти окажутся накрыты, то должны вместиться планки до 45 мм высотой, разве что установить их нужно будет до кулера.

Для лучшей конвекции пластины имеют прямоугольную перфорацию по всей поверхности, формирующую своеобразные тоннели 6 x 9,5 мм для воздушных потоков на всю глубину радиатора.

На крайних пластинах хорошо заметны сбоку отверстия для комплектных пружин, на которые опционально подвешивается 120-мм вентилятор. Они предусмотрены с нескольких сторон, позволяя навесить вентилятор в одной из трёх позиций. Фото ниже — демонстрация одного из возможных положений.

Технологии, которые действительно работают

Noctua предлагает нам три степени защиты от вибрации.

• Первая — это резиновые «ушки», которыми вентилятор прилегает к радиатору или корпусу.
• Вторая — это все те же четыре «ушка», соединенных общей рамкой, слегка выступающей над корпусом, и эту рамку лучше одевать, если вы крепите NF-A12x25 на радиатор СВО.
• Третья — это резиновые «гвоздики» для установки в корпус компьютера, которые полностью исключают распространение вибраций с вентилятора на корпус.

С помощью резиновых гвоздиков можно получить полную виброразвязку компьютерного корпуса и вентилятора — это самое лучшее решение из придуманных.

Но вот для крепления на кулер или радиатор СВО, уже придется использовать традиционные винтики, и защита от вибрации будет вполне посредственной.

Верхняя кромка корпуса имеет три ступеньки, образующие конусное расширение. Это конструктивное решение помогает снизить уровень шума при установке тонких фильтров перед вентилятором.

Подвеска ротора (технология Noctua SSO2) представляет собой гидравлический подшипник с магнитной левитацией. На сегодняшний день это самая совершенная конструкция в компьютерных вентиляторах, в которой полностью исключено трение металлических элементов, а центровка оси осуществляется магнитным полем. Именно за счет такого типа подвески удается избавиться от вибрации в момент её зарождения и обеспечить параметр наработки на отказ (MTBF) на уровне 150 тысяч часов (17 лет!).

PWM-версия вентилятора имеет патентованный контроллер Smooth Communication Drive 2, который работает без щелчков, присущих некоторым другим моделям кулеров. Кроме того, драйвер PWM у Noctua имеет чуть искривленную форму сигнала для более плавной регулировки и снижения общего энергопотребления моторчика.

После отключения питания, пропеллер еще очень долго продолжает вращаться по инерции, настолько хорошо здесь поработали с потерями на трение во втулке. Корпус собран плотно, жестко, тяжело, без люфтов, но есть заусенцы или технологические отливки спереди на пятаке пропеллера.

Типы промышленных вентиляторов

На сегодня имеется несколько типов промышленных вентиляторов, в различных исполнениях и с разными характеристиками. Подобное разнообразие конструкций позволяет максимально широко применять вентиляционную технику на производстве.

По своему конструктивному устройству и способу монтажа промышленные вентиляционные механизмы бывают:

• Осевые, или аксиальные. Предназначаются для настенной установки, и удаляют загрязненный дымом и пылью воздух напрямую из помещения наружу, через технологическое отверстие в стене. Состоят они из вращающегося колеса, снабженного лопастями, которое помещается в круглый металлический кожух, играющий одновременно роль корпуса. Используются модели осевой конструкции на любом производстве, и отличаются небольшой массой и низким уровнем шума.

• Настенные. Позволяют поддерживать в производственном помещении комфортную температуру, в зависимости от необходимости создавая приток теплого или прохладного воздуха извне. Также очищают воздух в цехах от посторонних примесей – дыма, пыли, газов. Размещаются на стенах и могут подключаться к системам вентиляционных коробов.

• Напольный. Относится к передвижным устройствам, которые по мере необходимости можно переставлять в различные места цеха, а при ненадобности вообще убирать из помещения. Для изменения направления потока воздуха, могут снабжаться устройствами для изменения угла наклона рабочего колеса с лопастями. Габаритные модели для удобства передвижения снабжаются колесами и ручками.

• Оконные. Предназначаются для монтажа в оконных проемах и форточках. По конструкции и принципу действия аналогичны классическим осевым моделям, но отличаются компактными габаритами и уменьшенной массой. Удаление загрязненного воздуха производится напрямую, через оконный проем, без применения дополнительных воздуховодных рукавов.

• Радиальные, или центробежные. Предназначаются для удаления дыма из горячих цехов на металлургических производствах, в котельных и на угольно-мазутных ТЭЦ. Имеют большие размеры, повышенную мощность и КПД. На производстве подобные модели часто именуются «улитками» за характерную форму закрытого металлического кожуха.

По методу применения промышленные вентиляционные устройства бывают следующих видов:

• Канальные. Наиболее распространённая модель, используемая в комплексе с воздуховодами. Предназначается для очистки и кондиционировании воздуха.

• Вытяжные. Является частью общей принудительной приточно-вытяжной вентиляционной системы. Обеспечивает приток внутрь здания больших объемов свежего воздуха.
• Потолочные. Применяются в помещениях с высокими потолками, и крепятся в самом верху. При этом лопасти направлены вертикально вниз, направляя поток воздуха к полу. Цель подобных механизмов – выравнивание температуры по всему объёму цеха, так как обычно теплый воздух поднимается вверх, а холодный скапливается внизу помещения.

По эксплуатационным условиям, на которые рассчитана данная техника, вентиляторы подразделяются на:

• Стандартные. Рассчитаны на диапазон рабочих температур перекачиваемого воздуха не выше 80°С.
• Коррозийноустойчивые. Изготавливаются с использованием нержавеющих материалов, и предназначаются для установки в помещениях с повышенной влажностью воздуха.
• Термоустойчивые. Предназначены такие вентиляторы для работы в горячих цехах, где температура воздуха во внутренних помещениях превышает 80°С.
• Взрывобезопасные. Такие конструкции применяются в цехах с высоким содержанием в воздухе мелкой пыли или огнеопасных газов и паров – на нефтеперерабатывающих заводах, мукомольных и деревообрабатывающих фабриках, предприятиях газовой и химической промышленности. Отличаются изолированностью электрических контактов от окружающего воздуха, что исключает образование при работе искры.
• Пылеудаляющие. Созданы для очистки воздуха, содержащего большое количество пыли и прочих механических примесей: св. 100 мг/м3.

Кроме того, существует много иных подразделений по модификациям: по типу потребляемого электричества, по особенностям привода и т.д.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

• Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
• Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

• непосредственно саму конструкцию воздуходувки;
• тип двигателя;
• блок управления;
• размещение крыльчатки и передачу вращательного движения от мотора;
• угол расположение входного и выходного патрубка;
• материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

P_v = P_sv + P_dv,

Где: P_v – полное давление, P_sv – статическое давление, P_dv – динамическое давление.

Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м3/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального.

Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя. Но этот процесс можно контролировать, управляя им по своему усмотрению. Для чего используют регулятор скорости вращения вентилятора.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных

Одним из устройств с мизерным уровнем шума является безлопастный вентилятор.

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

• потери в потоке воздуха;
• утечки через зазоры в конструкции;
• механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (Q*P)/(102*3600*КПД),

Где: Q – производительность (объёмный расход воздуха), P – генерируемое давление.

История вентиляции

Отдельные приёмы организованной вентиляции закрытых помещений применялись ещё в древности. Вентиляция помещений до начала XIX века сводилась, как правило, к естественному проветриванию. Теорию естественного движения воздуха в каналах и трубах создал М. В. Ломоносов. В 1795 году В. X. Фрибе впервые изложил основные положения, определяющие интенсивность воздухообмена в отапливаемом помещении сквозь неплотности наружных ограждений, дверные проёмы и окна, положив этим начало учению о нейтральной зоне.

В начале XIX века получает развитие вентиляция с тепловым побуждением приточного и удаляемого из помещения воздуха. Отечественные учёные отмечали несовершенство такого рода побуждения и связанные с ним большие расходы теплоты. Академик Э. X. Ленд указывал, что полная вентиляция может быть достигнута только механическим способом.

С появлением центробежных вентиляторов технология вентиляции помещений быстро совершенствуется. Первый успешно работавший центробежный вентилятор был предложен в 1832 году А. А. Саблуковым. В 1835 году этот вентилятор был применён для проветривания Чагирского рудника на Алтае. Саблуков предложил его и для вентиляции помещений, трюмов кораблей, для ускорения сушки, испарения и так далее. Широкое распространение вентиляции с механическим побуждением движения воздуха началось с конца XIX века.

Это интересно: 1594,История венского стула: рассматриваем обстоятельно

Принципы устройства вытяжной системы в доме

Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.

1. На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
2. На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
3. Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.

Читать также: Регулятор мощности на тиристорах т160

Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.

Тест 2. Пакетный тест производительности

Соорудим небольшой тестовый стенд из картонной коробки и мусорного пакета на 120 литров. Прорежем в коробке отверстие диаметром чуть меньше 120 мм и установим через рамку вентилятор. Сверху на коробку герметично приклеим мусорный пакет, и включив вентилятор, измерим, за какое время пакет будет надуваться. Этот тест нам наглядно покажет производительность в идеальных условиях, когда например вентилятор стоит на притоке в хорошо проветриваемом корпусе.

Добавим в наш стенд обычный радиатор от кулера Cooler Master Geminii S524 — это создаст хорошее сопротивление, и мы увидим, как сильно падает производительность вентиляторов в более сложных условиях, и если вы обратили внимание, то с кулером у нас даже пакет надувается на больший объём (это технический момент, связанный с тем, что во второй раз его закрепили более удачно). Итого у нас 2 объёма и 2 уровня сопротивления, и в наш небольшой тест вентиляторов мы добавим 15-сантиметровый Noctua NF-A15, который будет работать через самодельный переходник, с единственной целью — показать, имеет ли смысл использовать больший по размерам вентилятор, чем задумано?

Если посмотреть на скорость, с которой надувался пакет в первом и втором случае, то конечно же Noctua NF-F12 IndustrialPPC 3000 вне конкуренции, а 15-сантиметровый NF-A15 себя не раскрыл. Вообще, для нас это первый подобный тест, и результаты только предстоит осмыслить и ввести поправку на погрешность, потому что единицы секунд превращаются в десятки процентов разницы между объёмами

Но обратите внимание — вот у нас Gentle Typhoon и Arctic F12 работают почти на одинаковой скорости, но выдают совершенно разные результаты. У Arctic-а — традиционная геометрия, а у GT — такая же «универсальная и технологичная», как и у Noctua NF-A12x25.  Поэтому, разница между NF-A12x25 и Arctic F12 PWM CO — около 10%, хотя скорость выше на треть

В принципе, это нам объясняет, почему NF-F12 Industrial PPC 3000 имеет традиционную геометрию: для высокой производительности она идеальна.

Вентилятор центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона. Предназначен для транспортировки одно- и многоатомных газов, в том числе химически «агрессивных» соединений.

Классическая конструкция центробежного вентилятора включает прочную металлическую раму с валом. На валу расположена крыльчатка в виде колеса с лопастями (импеллер). Лопасти находятся под углом к самому валу и оси вращения

Конструкция «облачена» металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой. Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

• эластичная муфта;
• клиноременная передача;
• бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм–производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

• системы вентиляции и отопления в частных и многоэтажных домах;
• подача и очистка воздуха для нежилых зданий;
• фильтрационные системы в сельском хозяйстве;
• выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве. Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

• высокая надёжность и непревзойдённая производительность;
• лёгкость и доступность обслуживания оборудования;
• безопасность интеграции и эксплуатации агрегатов;
• минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Как в работе

Для полной сборки и проверки помимо вентиляторов нам потребовались также контроллеры NA-FC1, которые служат для того, чтобы подключить большое количество вентиляторов и получить над ними управление. На большинстве материнских плат есть пины для подключения лишь два двух корпусных вентиляторов, одного для процессора и ещё один для водяной помпы. С помощью NA-FC1 можно подключить сразу 3 вентилятора на каждый 4-пиновый разъём материнской платы. Такой контроллер выступает альтернативой хабам.

Здесь с помощью поворотного механизма Noctua позволяет менять напряжение, подаваемое на вентиляторы, сигналя нам об этом яркостью индикатора. При нажатии кнопки мы включаем или деактивируем режим «no stop». Когда он активен, не даёт вентиляторам работать на оборотах менее 300 в минуту.

Мы разместили вентиляторы в корпусе Cooler Master MasterBox MB 520. Два 140-мм в верхней части на выдув, один 120 мм в задней тоже на выдув, а также два 140 мм спереди на захват воздуха.

В настройках BIOS установлен тихий режим работы вентиляторов.

Кроме того, внутри размещены следующие компоненты, которые так или иначе влияют на общую температуру.

• Процессор: Intel Core i5-9600KF.
• Материнская плата: Asus ASUS PRIME Z390-P.
• Охлаждение процессора: Noctua NH-D15 chromax.black.
• Видеокарта: Sapphire Pulse Radeon RX 5700XT.
• Оперативная память: 2×IRDM PRO DDR4 8 Гб.
• Системный накопитель данных: Western Digital WD Black SN750 NVMe SSD 500 GB (WDS500G2×0C).
• Дополнительный SSD: Western Digital Blue 1Tb (WDS100T1B0A).
• Дополнительный SSD: ADATA XPG SX8200 Pro 256 Gb.
• Жёсткий диск: Toshiba HDWT360 6 TB.
• Звук: Creative Sound Blaster AE-7.
• Блок питания: Seasonic PRIME GX-750.

Сразу отмечаем, что система с вентиляторами Noctua работает очень тихо. Нет, не полностью бесшумно, но тихо. В режиме «silent» их не слышно вообще, даже когда видим на датчиках, что температура процессора или каких-то ещё комплектующих начинает подниматься во время выполнения коротких, но нагрузочных задач. Если же провести в BIOS вентиляторов, переведя их в адаптивный режим работы, то система в простое работает тихо. Но тут иногда становится слышно увеличение оборотов во время задач в духе загрузки Word или резкого открытия нескольких тяжеловесных страниц в браузере. Всё равно тихо, но слышен набор оборотов на контрасте.

В более сложных задачах, например в играх или при стресс-тестах, охлаждение Noctua тоже даёт о себе знать лишь, когда слышим прогоняемые потоки воздуха. Но сами вентиляторы остаются тихими

Кроме того, в играх, этот шум почти не слышно, потому что внимание занимает звук из колонок. Кстати, после установки кулера и корпусных вентиляторов Noctua мы теперь слушаем музыку и играем в игры с более низкой громкостью, повышать её до прежнего уровня не требуется

Мы замерили также температуру основных компонентов, которые подвержены нагреву во время работы.

При типичных офисных нагрузках, подразумевающих под собой работу с текстом, веб-серфинг, простые графические операции в Photoshop, проигрывание музыки в фоне, мессенджеры и т.д. мы получили следующие результаты.

• SSD WD SN750 Black — 40 градусов.
• Видеокарта Sapphire Pulse RX 5700 XT — 44-45 градусов.
• Процессор Intel Core i5-9600KF — 32-33 градуса.
• Материнская плата Asus Prime Z390 P — 33 градуса.

При этом отметили, что SSD начал значительно быстрее остывать, чем это было ранее. С помощью бенчмарка CrystalDiskMark мы прогрели его до 48 градусов, а запустив игру Diablo III на полчаса, получили уже 56 градусов.

Видеокарта при той же нагрузке разогревалась до 66 градусов.

Что если пошуметь?

Мы решили посмотреть, насколько эффективно себя смогут показать вентиляторы Noctua NF-A14, NF-S12A, если принудительно установить в BIOS максимальный режим работы.

Звуковой фон в комнате сразу изменился. До уровня пылесоса ещё не дотягивает, но системник стало слышно очень громко. По ногам со стороны корпуса ощутимо задуло. Конечно, при таком шумовом пороге долго работать не комфортно, но в реальной жизни вы вряд ли достигнете такого значения децибел, тем более на продолжительное время. Мы же просто экспериментировали.

Получилось следующее:

• Видеокарта Sapphire Pulse RX 5700 XT — 37 градусов.
• SSD WD SN750 Black — 36 градусов.
• Процессор Intel Core i5-9600KF — 30—31 градус.

При этом отметили также рост производительности в синтетических тестах процессора. В Cinebench он показал 2536 баллов, в бенчмарке Intel Extreme Tuning Utility — 1608 баллов, Userbenchmark — 83,6%, а также 12983 балла в Passmark Perfomance Test. При тихом режиме работы вентиляторов цифры получались 2283, 1551, 93,9% и 12168 соответственно. Везде заметен прирост.

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

• двигатель;
• система прокачки воздуха в виде плоского колеса с лопатками;
• корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

• работать с твердыми составляющими потока, модели не имеют дисковых элементов;
• перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
• работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

1. Двигатель при включении устройства начинает вращать лопастное колесо.
2. Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
3. На внутренней части лопастного колеса образуется зона низкого давления.
4. Воздух снаружи под действием разности давления поступает в центр колеса.
5. Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
6. Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

1. Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
2. Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
3. Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.
