Эффективно боремся с перегревом: рейтинг лучших систем водяного охлаждения процессора пк 2021 года

Лучшие жидкостные системы охлаждения для процессора

Системы водяного охлаждения не относятся к массовому сегменту. Сбора действительно качественной СВО требует определённых знаний и умений. Разумеется, можно выбрать уже готовые комплекты, что позволит избавиться от необходимости покупать компоненты по отдельности. Правда стоимость систем жидкостного охлаждения (СЖО) всё же ощутимо превышает цену неплохого башенного кулера. Кому же подойдёт такой вариант? Главным образом пользователям, желающим добиться максимальной производительности. А ещё благодаря СЖО можно оригинально оформить ПО, если он установлен на видном месте.

1. Alphacool Eisbaer 420

А начинает данную категорию лучшая система жидкостного охлаждения Alphacool Eisbaer 420. В отличие от конкурентов, данная модель получила полностью медный радиатор. Его размеры достаточно внушительные (489×144 мм), поэтому СВО поместиться не в каждом корпусе. При общей толщине радиатора в 30 мм его рабочая зона имеет размер 17 мм.

Выходы из радиатора имеют стандартный типоразмер G1/4, благодаря чему в будущем пользователь сможет легко переделать систему охлаждения. В стандартной поставке от помпы к радиатору ведут шланги длиной около 27 см и диаметром 8 мм. На одном из них располагается запорная арматура, позволяющая добавлять водоблок для видеокарты в контур, не сливая жидкость с системы. Также шланги хорошо защищены от перегибания.

Достоинства:

• медный радиатор;
• качественные шланги;
• возможность модификации;
• высокая эффективность;
• очень тихие вентиляторы;
• подходит для топовых ЦП.

Недостатки:

• внушительные размеры;
• шланги коротковаты.

2. NZXT Kraken X72

Продолжает обзор лучших систем охлаждения для процессора компания NZXT со своей великолепной СВО Kraken X72. Устройство поставляется в габаритной коробке Её дизайн, как и у самой системы, отличается минимализмом. Внутри всё грамотно упаковано, комплектация включает все необходимые стойки, винты, шайбы, рамки и другие аксессуары. Также есть понятная инструкция по монтажу. Отвёрткой придётся запастись самостоятельно.

Радиатор Kraken X72 максимально схож с другими устройствами, производимыми по лицензии Asetek. Помпа связана с ним качественными резиновыми шлангами диной 40 см, помещённым в прочную нейлоновую оплётку. Внешний диаметр шлангов – 11 мм, а внутренний – около 7 мм. Цилиндрический водоблок, как и водится в готовых комплектах, совмещён с помпой. Сверху он прикрыт полупрозрачным зеркалом, поэтому в работе здесь переливается красочная ARGB-подсветка.

Достоинства:

• высокая производительность СВО;
• красочная ARGB-подсветка;
• качественная помпа;
• удобный фирменный софт;
• качественные длинные шланги;
• превосходный внешний вид;
• минимальный уровень шума.

Недостатки:

за заявленную стоимость алюминиевый радиатор.

3. Deepcool Castle 240 RGB V2

Стильных и эффективных систем водяного охлаждения для процессора сегодня доступно немало. Но многих пользователей пугает возможность их протечек, поэтому они остаются приверженцами классических решений. Но мало того, что с качественными СЖО такого исхода практически не случается, так ещё и существуют модели вроде Castle 240 RGB V2, в которых используется система компенсации избыточного давления.

Впрочем, это не единственное достоинство данного устройства. Немаловажным плюсом на фоне конкурентов для многих будет невысокая стоимость. Да, она всё ещё сравнима с топовыми башенными кулерами от упомянутой ранее Noctua, но уже не выглядит чем-то запредельным. Водоблок данной модели напоминает трапециевидную башню, которая прикрыта пластиковым кожухом, а сверху украшена ARGB-подсветкой.

Устройство получило производительный индукционный мотор, минимальный срок службы которого, согласно официальной информации, составляет 120 тысяч часов. В основании водоблока находится квадратная медная пластина с длиной стороны 55.5 мм; её ровная область, ограниченная крепежами, составляет 47×47 мм. Коннектора питания здесь два: один для самой системы охлаждения, а второй для управления подсветкой.

Достоинства:

• подсветка водоблока и вентиляторов;
• высокая производительность;
• фирменная защита от протечек;
• шикарная комплектация;
• подходит даже для Threadripper;
• пульт управления ARGB-эффектами.

Недостатки:

на максимальных оборотах шумновата.

⇡#Уровень шума

А вот здесь Freezer 34 eSports DUO смог нас приятно удивить. Новые вентиляторы ARCTIC работают очень тихо для своих скоростей и даже в паре заметно выигрывают у одного вентилятора Scythe. Так, например, на границе субъективного комфорта 36 дБА два вентилятора ARCTIC работают на скорости на 300 об/мин выше, чем один вентилятор Scythe, а на границе условной бесшумности – на 280-290 об/мин выше. Если учитывать эту разницу при оценке эффективности охлаждения двух данных кулеров, то на скоростях 1000 и 1200 об/мин Kotetsu будет выигрывать всего пару градусов Цельсия, а при 800 об/мин – всего один градус Цельсия. Тем не менее от Freezer 34 eSports DUO в плане эффективности мы определённо ждали большего.

Эволюция систем охлаждения в ноутбуках ROG

Вариант с системой жидкостного охлаждения инженеры ROG обкатывали, начиная с 2015 года, на двух моделях: GX700 и его преемнике GX800. Использование подключаемой жидкостной системы охлаждения сделало ноутбук самым быстрым на рынке, но абсолютно непригодным для переноски. Полный комплект умещался только лишь в чемодане. Но надо отдать должное: с точки зрения эффективности системы охлаждения и температур не было никаких вопросов. Только такие инновации были слишком дорогими: цена на ноутбук была на уровне полумиллиона рублей.

ROG GX700 с водяным охлаждением

Эксперименты с альтернативными форм-факторами привели инженеров Republic of Gamers в 2019 году к созданию ROG Mothership — гибридное решение, сочетающее в себе элементы ноутбука, моноблока и планшета. По мне, это ближе всего к моноблоку, но до конца определиться с форм-фактором я так и не смог. Преимуществом такой конструкции стало то, что материнская плата и вся элементная база была перенесена в вертикальную плоскость, сделав воздушные потоки более эффективными, а само устройство опять стало самым производительным в игровом сегменте портативных компьютеров. Ценник, естественно, опять добирался до полумиллиона рублей.

ROG Mothership

Еще одним вариантом развития событий мог стать переход от медных радиаторов к серебряным, что могло бы дать какую-то позитивную динамику в снижении температур центрального процессора, но думаю, что стоимость ноутбука с серебряной системой охлаждения возросла бы непропорционально выгоде, которую могли бы получить пользователи.

Система охлаждения ROG Mothership

Сразу вспоминается собственный опыт: эксперименты по замене термоинтерфейса между крышкой теплораспределителя и кристаллом процессора пришли в бытность процессоров Intel Core i7-3770K, а с приходом Intel Core i7-7700K оверклокеры пошли еще далее и начали эксперименты над самими теплораспределительными крышками. Российские оверклокеры также активно участвовали в погоне за рекордами, и мы даже заказывали теплораспределительную крышку из серебра. Она нам обошлась примерно в 15 000 рублей (чуть дешевле стоимости самого процессора), но ничего дельного с ней у нас так и не получилось. Хотя рекорд разгона Core i7-7700K по частоте до сих пор принадлежит России:

Рекорд разгона Intel Core i7-7700K

Получается, что самым разумным и эффективным с точки зрения финансовой целесообразности является использование более эффективных термоинтерфейсов. Для человека, который на собственном опыте проделал путь от КПТ-8, Arctic Silver Ceramique, Gelid GC-Extreme до Thermal Grizzly Kryonaut и k|ngp|n cooling KPX, было очевидно, что термопасты бывают разными и могут оказывать очень сильное влияние на температурные показатели.

Второстепенные критерии выбора

Уровень шума

Многим пользователям важно не только то, что СО справляется с охлаждением, но и важен ее уровень шума.

В большей степени на уровень шума влияют характеристики используемых вентиляторов. Вот здесь и пригодится запас по эффективности, о котором мы говорили выше. Для наглядности приведем пример: процессор с TDP 90 Вти кулер с TDP 90 Вт, для охлаждения процессора под нагрузкой вентилятор будет работать на 100% оборотов, создавая при этом большой шум. Если же использовать более эффективный кулер на 180-200 TDP, то он будет работать до 50% оборотов, и вы его при этом не услышите.

Что касается регулировки оборотов вентиляторов, то все современные материнские платы умеют управлять этим показателем в зависимости от нагрузки

И не важно, подключается вентилятор 4-пин контактом с PWMили 3-пин контактом с регулировкой за счет изменения напряжения. В последнее время обычно все производители выпускают вентиляторы с PWM.

На уровень шума будет влиять и количество вентиляторов. Во многих моделях башенных кулеров используется два вентилятора. А в СЖО может быть и три, и четыре вентилятора. С одной стороны, чем больше вентиляторов, тем выше уровень шума; но с другой, чем больше вентиляторов, тем эффективней они смогут отводить тепло от радиатора, и тем на меньших оборотах они будут работать.

Размеры вентиляторов также могут повлиять на эффективность и уровень шума. Если говорить проще – чем больше размер вентилятора, тем он эффективней может охлаждать при меньших оборотах. Естественно, поставить вентилятор 140 ммна маленький радиатор не получиться, поэтому его размеры зависят от размеров самого кулера.

Зачастую производители в характеристиках систем охлаждения указывают уровень шума в дБ. Но этому показателю не стоит доверять, лучше посмотреть обзоры на независимых ресурсах, там авторы указывают реальные шумовые характеристики, которые добавляют в плюсы или минусы той или иной модели.

Тепловые трубки

Более пяти трубок – это уже массивный суперкулер, рассчитанный на охлаждение разогнанного процессора. Может быть двухсекционным, с двумя или тремя вентиляторами.

Можно еще обратить внимание и на подошву башенного кулера. Распространены два варианта крепления тепловых трубок: с непосредственным их контактом с теплораспределительной крышкой процессораи трубки, впрессованные в пластину основания, без непосредственного контакта

Здесь более важным будет качество самой поверхности. Она должна быть идеально ровной и отшлифованной. В бюджетных вариантах с прямым контактом трубок этого условия добиться сложнее.

Подсветка

Напрямую на эффективность данный параметр не влияет. Но с эстетической точки зрениядля общего оформления интерьера корпуса данный параметр важен.

Подсветка может быть одноцветной, например, в башенных кулерах. Многоцветная RGB-подсветка может подключаться к контроллеру материнской платы, иметь собственный контроллер с пультом ДУ. Здесь выбор зависит только от ваших предпочтений.

Жидкий металл нужно менять через год? Неправда!

Энтузиасты, кто хоть раз сталкивался с жидким металлом, знают о главном недостатке — «его на долго не хватает». Спустя год — максимум полтора, у всех людей, кто заменил термоинтерфейс на жидкий металл в своих десктопах или ноутбуках, начинается одна и та же проблема. Температуры процессора возвращаются к прежним значениям «до перемазки», а на форумах бытует понятие, что жидкий металл «высыхает». На самом деле все не совсем так. В современных системах охлаждения крышка теплораспределителя сделана из меди, которая подвергается коррозии при контакте с жидким металлом. Процесс этот не моментальный, поэтому пользователи замечают это примерно спустя год с момента нанесения. Из-за нарушения герметичности контакта происходит постепенный рост температуры процессора.

Успех «долголетия» жидкого металла заключается в использовании никелированного основания радиатора

В рамках массового производства и сервисного обслуживания замена термоинтерфейса каждый год просто непозволительная роскошь для производителя, поэтому радиаторы систем охлаждения под ноутбуки с жидким металлом пришлось доработать. Медное основание радиатора заменили на никелированное, и оно коррозии не поддается. При констультации с инженерами Thermal Grizzly инженеры ROG пришли к выводу, что подобное инженерное решение будет иметь «срок годности» более 5 лет.

По итогам внутреннего тестирования инженеры ROG департамента R&D установили:

• снижение температур процессора на 13-15 градусов по Цельсию в сбалансированном режиме работы системы охлаждения и незначительный рост частот процессора в Turbo Boost

• снижение температур процессора в диапазоне от 7 до 22 грудусов по Цельсию и рост частот процессора на 300-400 МГц в зависимости от приложения

• увеличение производительности ноутбука до 10% в режиме Turbo работы системы охлаждения

⇡#Упаковка и комплектация

ARCTIC Freezer 34 eSports DUO поставляется в компактной коробке из плотного картона. Она оформлена в красном и чёрном тонах, а на её лицевой стороне приведено фото кулера и, кроме всего прочего, ярлычок с сообщением о десятилетней гарантии.

Из информации, размещённой на обратной и боковых сторонах коробки, выделим технические характеристики и описание ключевых особенностей кулера, а также диаграмму, из которой следует, что Freezer 34 eSports DUO почти на 4 градуса Цельсия эффективнее модели Freezer 33.

На основании коробки приведены штрихкоды и указана страна производства, которой является Китай.

Аксессуары размещены в плоской коробке над кулером. Внутри можно найти пластиковую усилительную пластину на обратную сторону материнской платы (backplate), две стальные направляющие, комплекты втулок и винтов, краткую инструкцию и маленький пакетик термопасты ARCTIC MX-4.

Особенности установки

Инженеры Arctic Cooling не стали менять принцип крепления кулера. ВFreezer 34 eSports DUO, как и в Freezer 33, используются универсальные пластины, позволяющие установить его на актуальные процессорные сокеты Intel и AMD desktop-сегмента

Инструкциям производитель уделяет особое внимание, поэтому на официальном сайте в отдельном разделе, ссылка на который приведена на комплектной карточке с QR-кодом, на нескольких языках всё очень подробно расписано и наглядно показано. На момент публикации русского варианта не было, сайт автоматически переадресовывал на англоязычные инструкции, но благодаря подробной иллюстрации каждого шага сложностей у пользователей не должно возникнуть и без перевода.

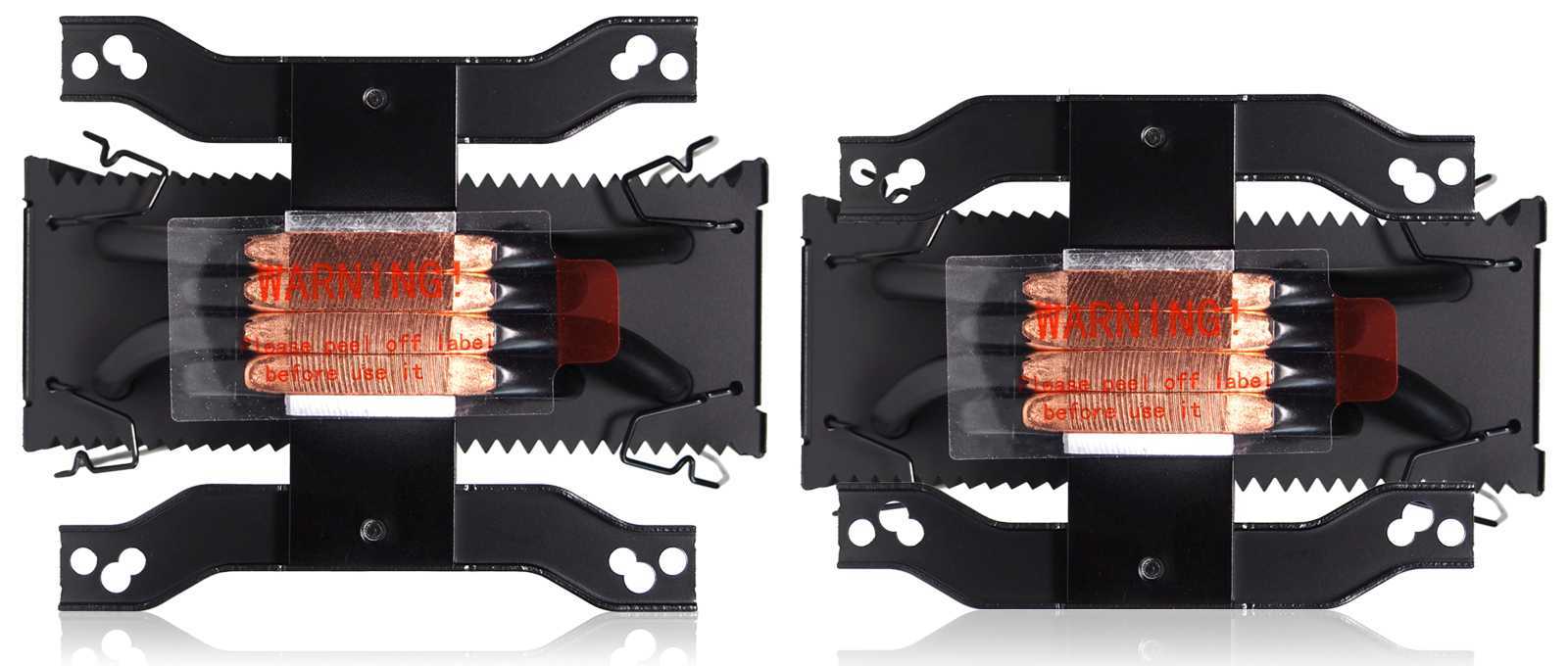

Установка универсальных пластин в основании возможно только при снятых вентиляторах. В зависимости от того, в какую сторону их развернуть, заготовленные отверстия подойдут под конкретные сокеты. Для AMD AM4 изгибы пластин должны быть развернуты наружу, для сокетов Intel LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066 — изгиб должен быть развернут внутрь. В основании, к которому прикручиваются пластины, сделаны специальные направляющие канавки, поэтому для надежной фиксации используется по одному винту с каждой стороны.

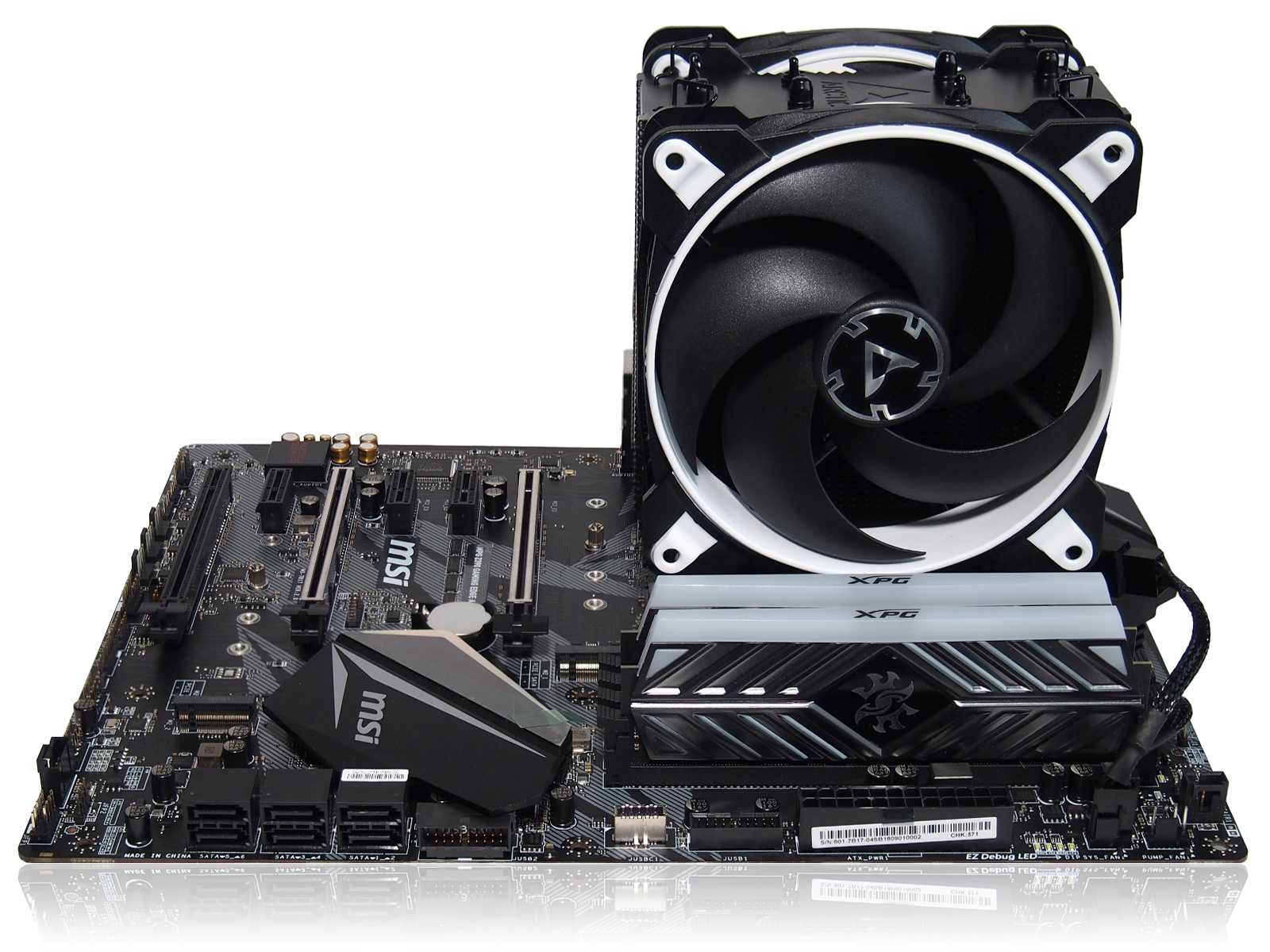

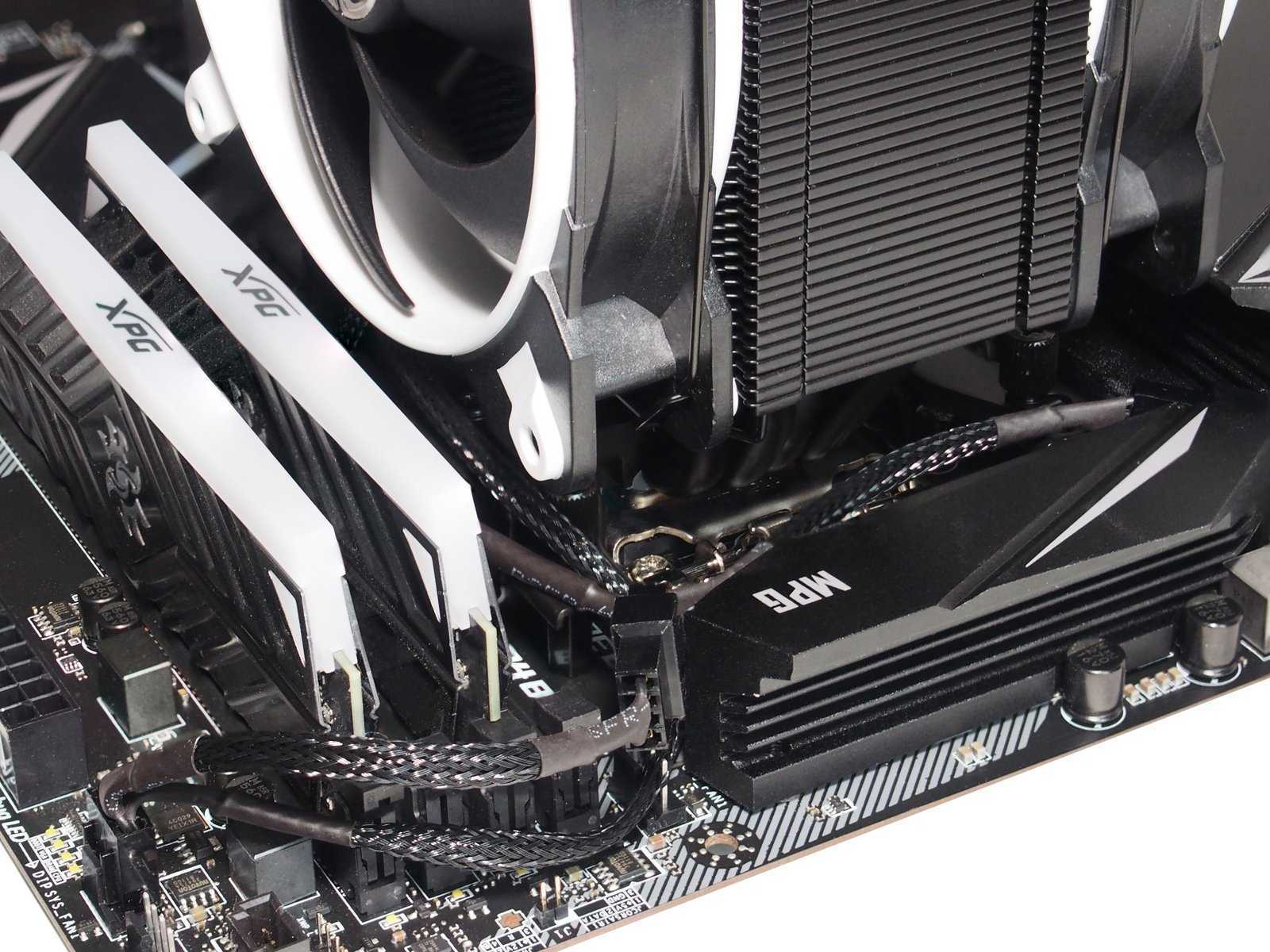

В плане совместимости Freezer 34 eSports DUOс высокими модулями оперативной памяти проблем не возникнет, ширина кулера даже с двумя установленными вентиляторами относительно небольшая — около 103 мм. Подсветка современных планок DDR4 также не будет перекрыта.

Пример установки на Socket AM4 (AMD)

Установка кулера на сокет AMD AM4 для процессоров Ryzen осуществляется на штатную усилительную пластину (бэкплейт) с обратной стороны материнской платы.

При этом откручиваются заводскиепластиковые крепления (защелки) с фронтальной стороны платы и вместо них вкручиваются металлические винтовые проставки с двумя засечками на шестигранном корпусе из комплекта кулера. Далее кулер с прикрученными в правильной ориентации крепежными пластинами и нанесенной на основание термопастой устанавливается на проставки и фиксируется гайками с накатанной головкой. Затягивать их необходимо по диагональной схеме. Отвертка не потребуется, достаточно плотно закрутить руками.

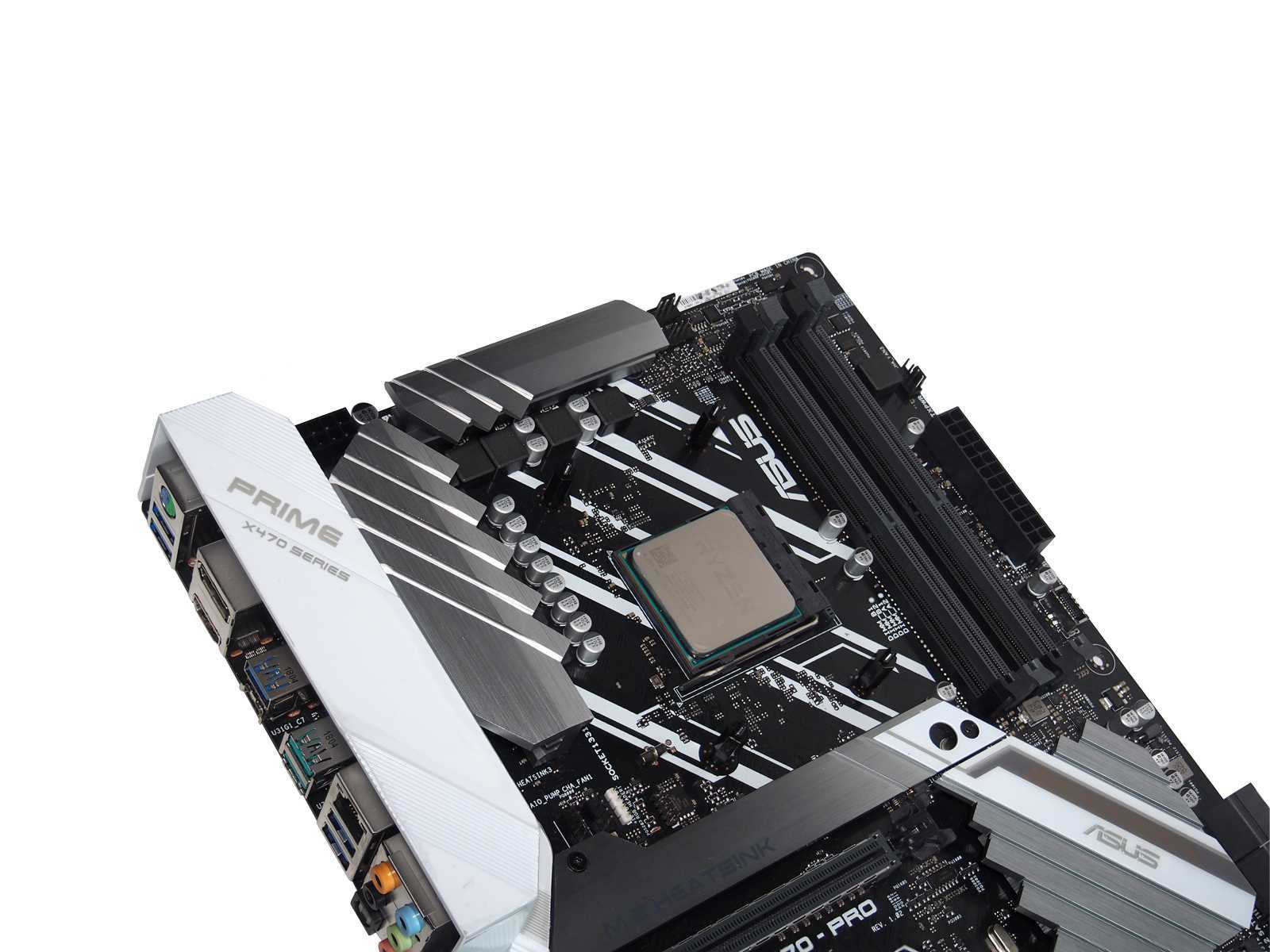

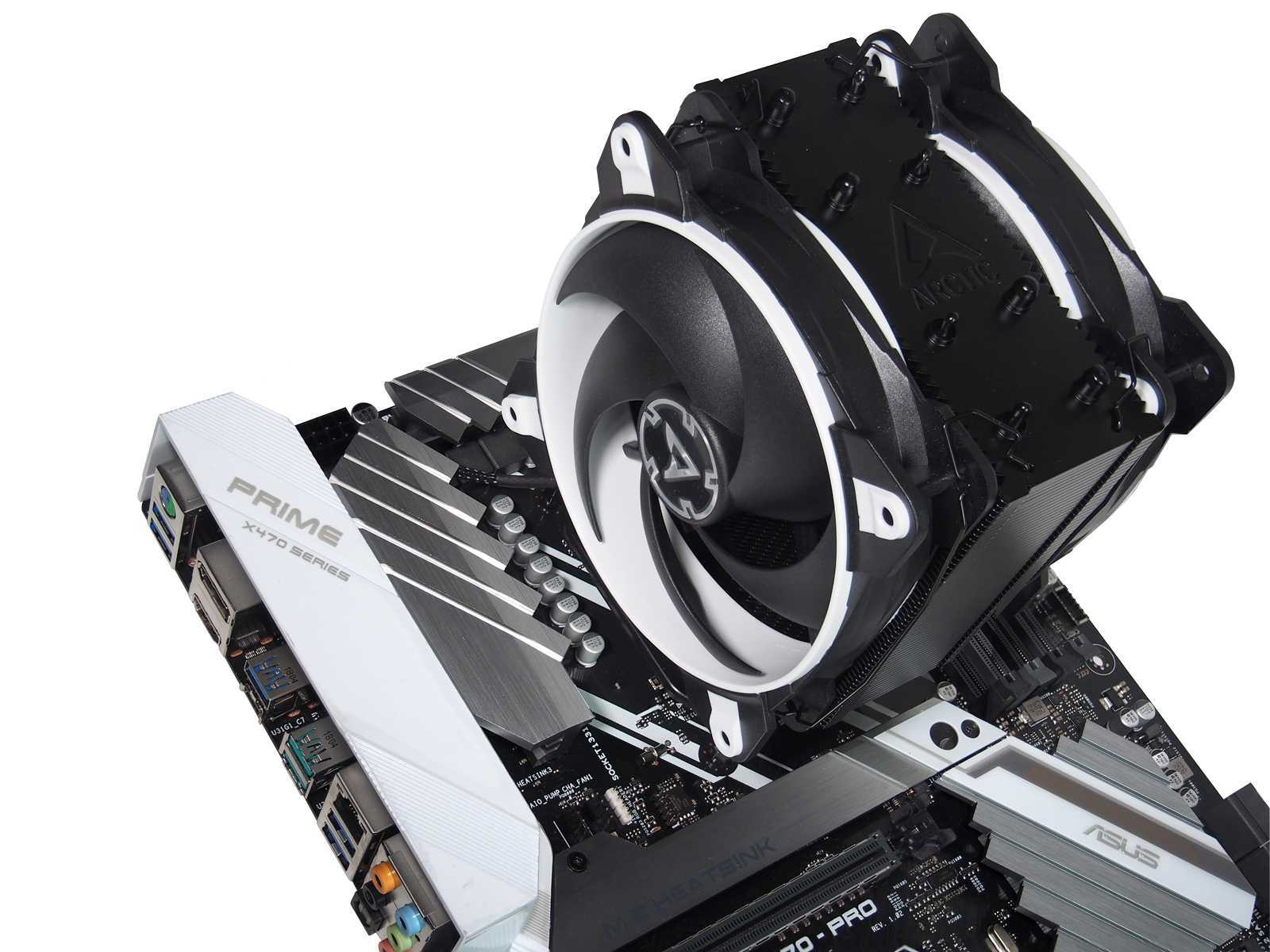

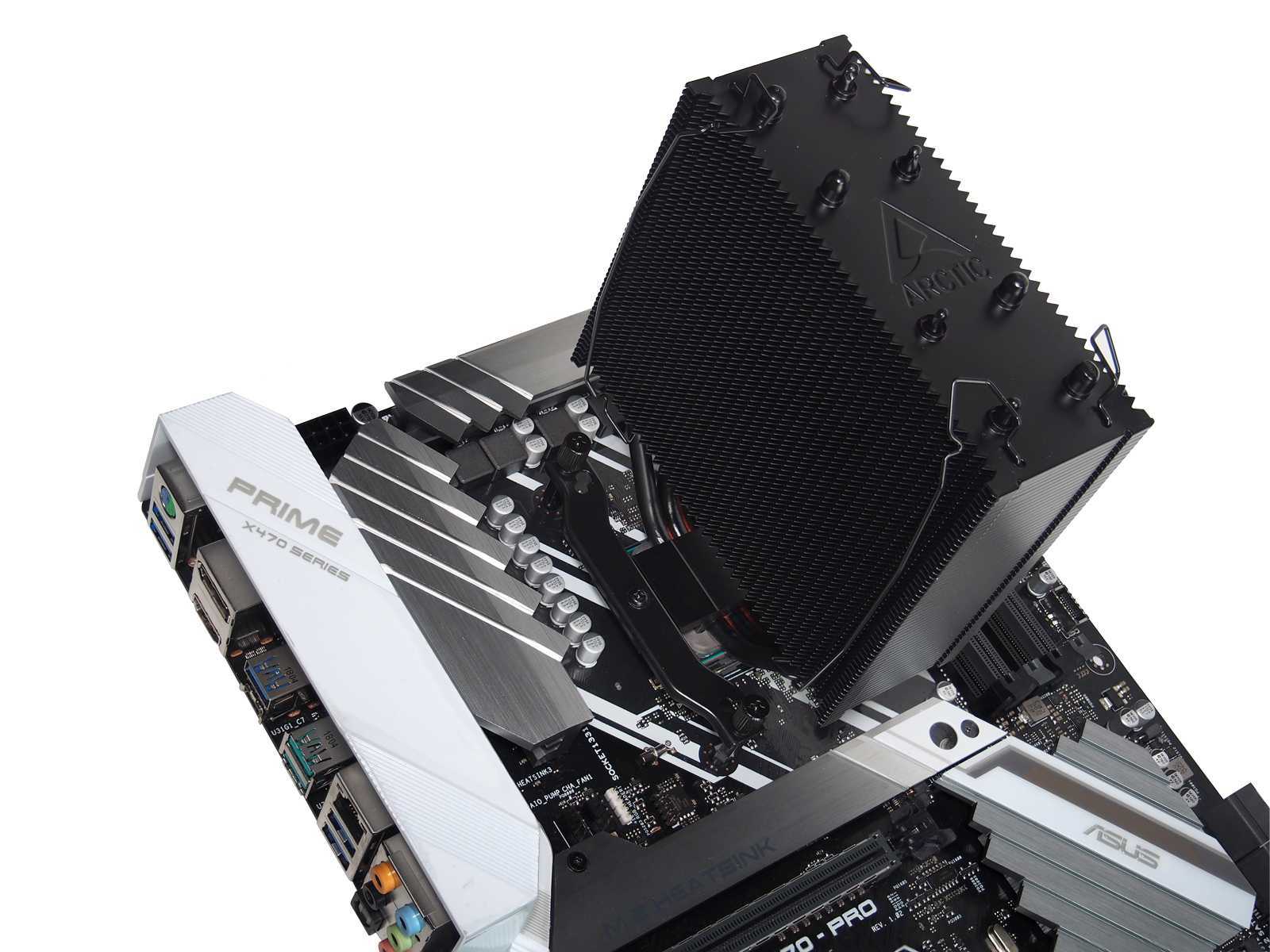

Ниже показан пример с платой ASUS Prime X470-Pro cсокетом AM4.

Пример установки на Socket LGA 115x (Intel)

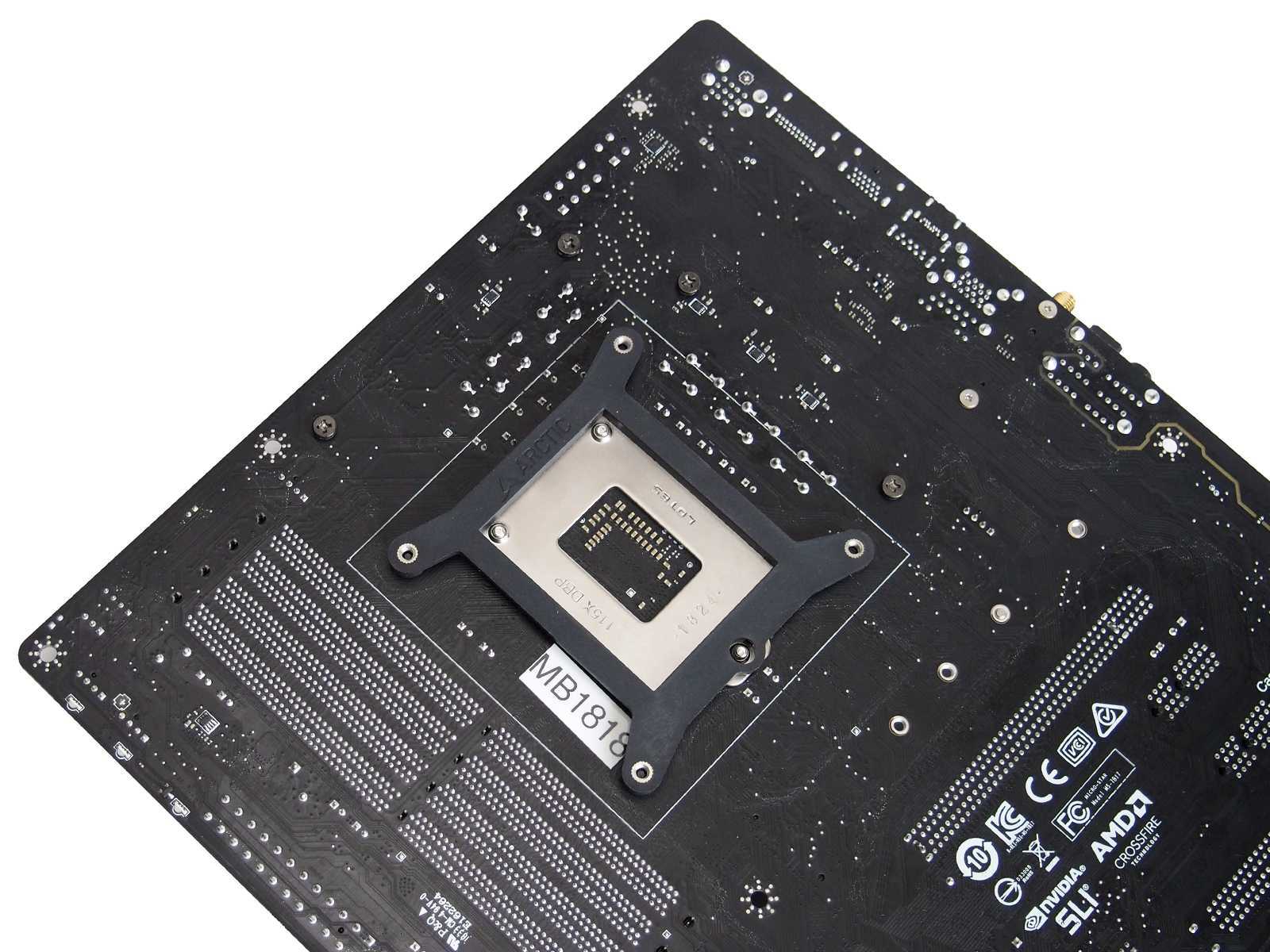

При креплении на сокеты LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2 для desktop-процессоров Intel, имеющие одинаковые отверстия для крепления систем охлаждения, используется пластиковый бэкплейт из комплекта кулера.

Остальные действия не отличаются от примера выше с AM4, разве чтоиспользуются другие винты проставки -с одной засечкой на шестигранном корпусе и крепежные пластины разворачиваются в другую сторону.

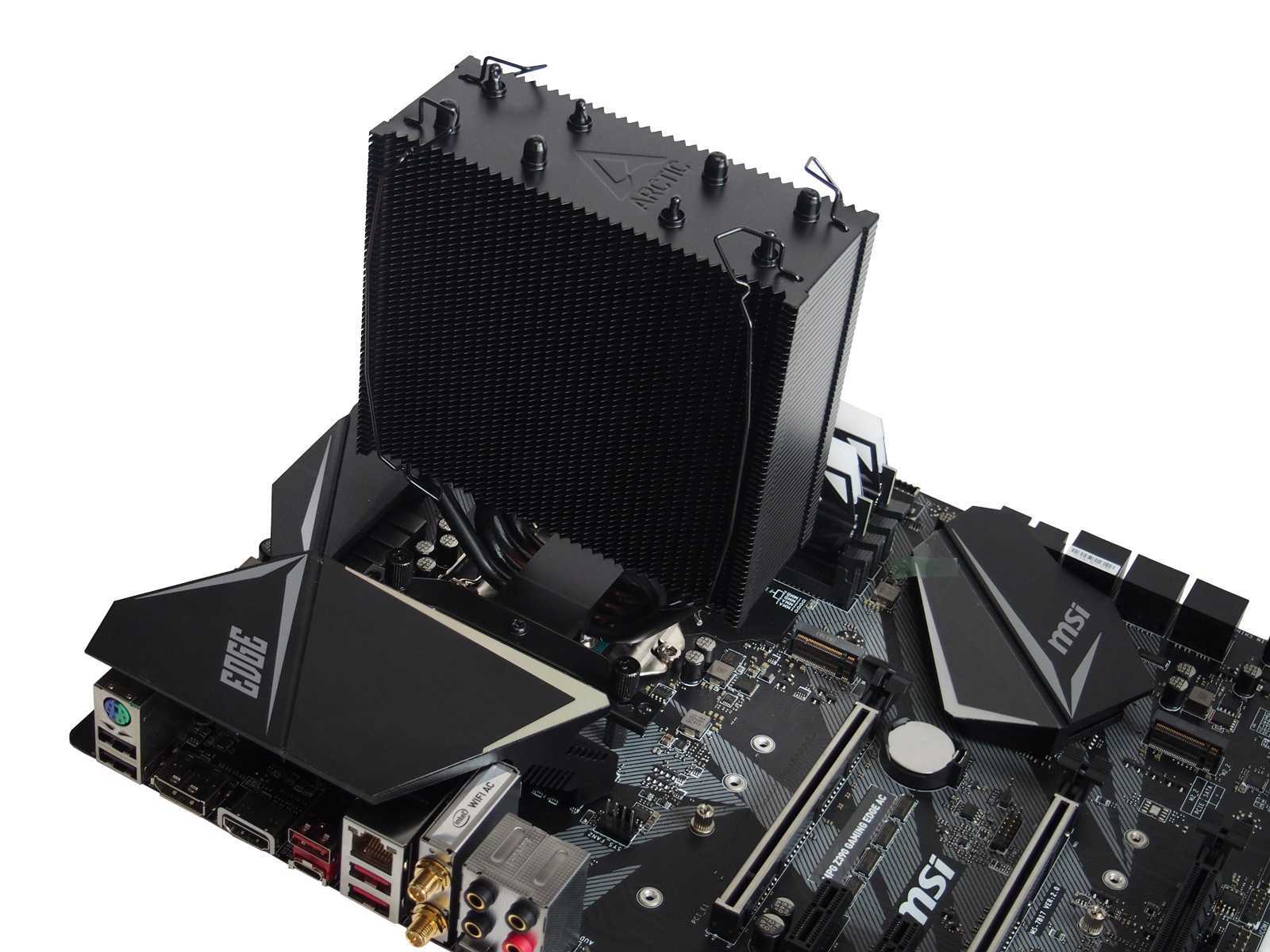

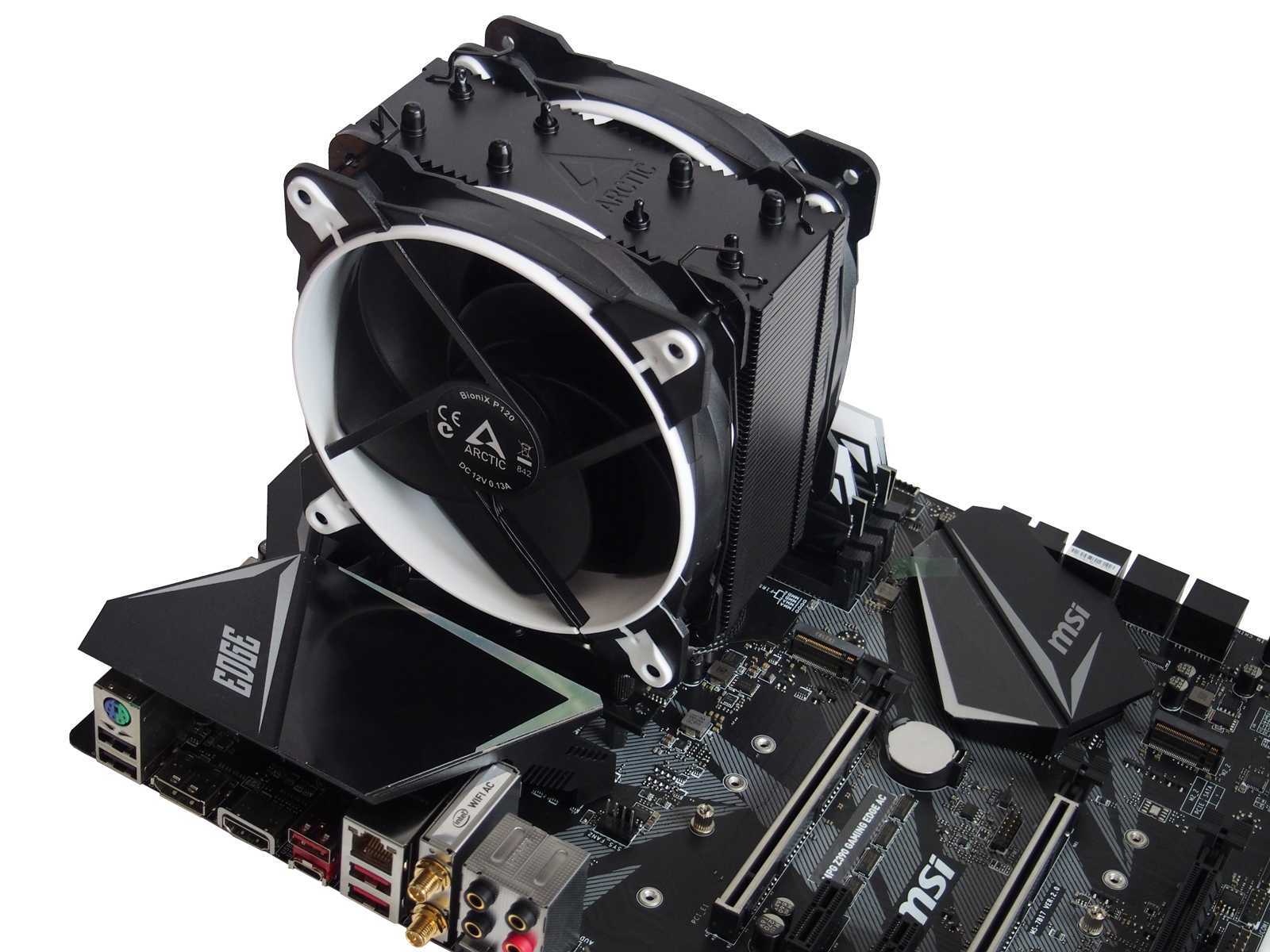

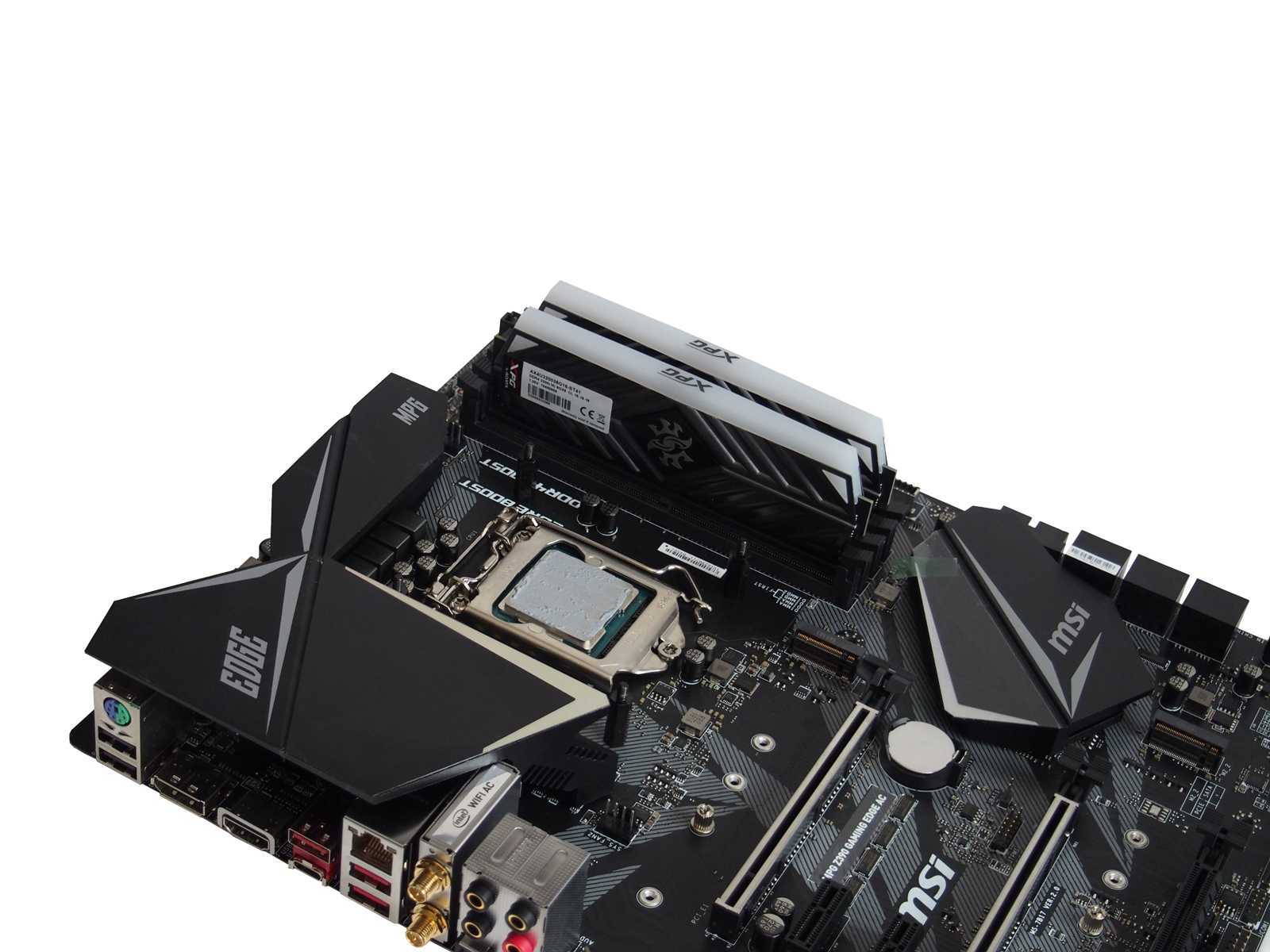

Ниже пример с платой MSI MPG Z390 Gaming Edge AC и сокетом LGA 1151 v2.

Спецификация

• Производитель: Arctic Cooling;
• Модель: Freezer 33 eSports ONE;
• Совместимость с сокетами процессоров AMD: AM4;
• Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066;
• Дополнительно: термопаста Arctic Cooling MX-4 в комплекте;
• Размер (В/Ш/Д): 150 х 123 х 88 мм;
• Вес: 676 г;
• Гарантия: 10 лет.

• Рассеиваемая мощность (рекомендованная): 200 Вт;
• Тип конструкции: башенный, с тепловыми трубками, прямой контакт;
• Материал основания: алюминий и медь;
• Материал радиатора: алюминий;
• Количество тепловых трубок: 4 шт.;
• Диаметр тепловых трубок: 6 мм.

• Разъем для подключения вентиляторов: 4-pin;
• Количество вентиляторов в комплекте: 1 шт.;
• Максимальное число устанавливаемых вентиляторов: 2 шт.;
• Размер вентиляторов: 120 x 120 х 25 мм;
• Скорость вращения: 200 — 1800 об. в мин;
• Подсветка вентилятора: нет;
• Регулировка скорости вращения: автоматическая (PWM).

Доступны четыре вариации этой модели кулера, отличающиеся только цветовыми вставками на корпусе комплектного вентилятора: желтыми, белыми, красными и зелеными. В остальном они полностью идентичны.

(коллаж создан из изображений с официального сайта www.arctic.ac)

Внешний вид и конструкция

Башенная конструкция Arctic Cooling Freezer 34 eSports DUO ONE не претерпела глобальных изменений по сравнению с предшествующей моделью. Лишь немного возросла площадь радиатора, увеличив общую высоту кулера на дополнительные 7 мм. Общий вестакже слегка подрос до 764 грамм (+88 грамм).

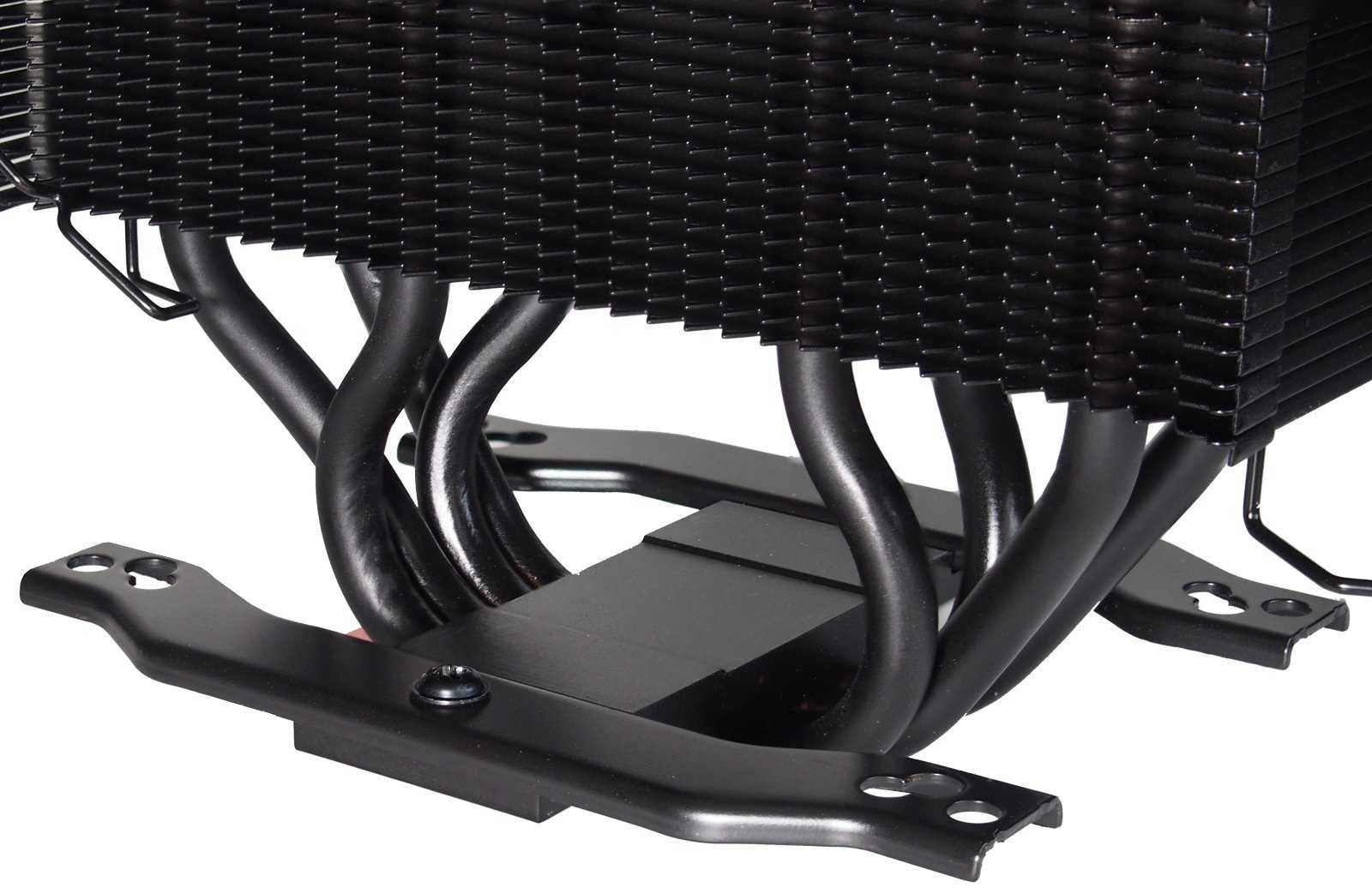

В основе конструкции 34-ой модели всё также лежат четыре медныеU-образные тепловыетрубки, окрашенные в черный цвет. Они равномерно пронизывают массив алюминиевых пластин. Соединениеметодом обжатиябез использования пайки.

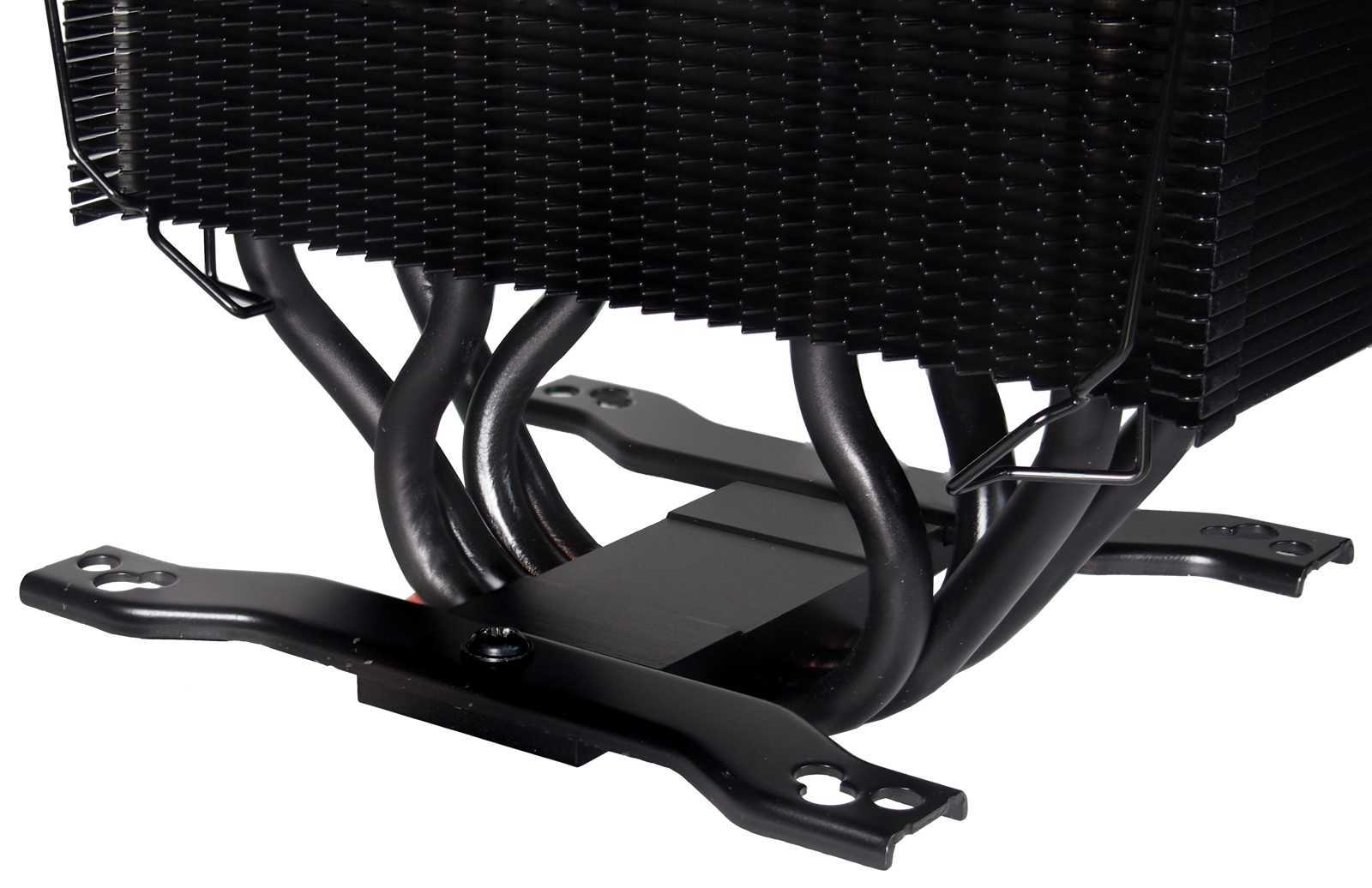

В основании трубки подточены фрезой для образования ровной поверхности с прямым контактом к теплораспределительной крышке охлаждаемого процессора. Подгонка трубок друг к другу плотная, фиксация алюминиевым блоком, который выступает в роли опорного для крепежных скоб на конкретный сокет. На верхней пластине радиатора выдавлен логотип Arctic Cooling.

Вентиляторы установленыпо принципу «push-pull», то есть один вентилятор нагнетает прохладный воздух на пластины, второй — с противоположной сторонывытягивает горячий воздух. Их крепление осталось прежнее: на металлических пружинах специальной формы. Удобный вариант, позволяющий быстро снимать и повторно устанавливать их, что упрощает периодическое обслуживание и чистку от пыли.

Алюминиевый радиатор претерпел лёгкий тюнинг по сравнению с используемым в Freezer 33. Увеличилось количество пластин с 49до 54 штук. Также слегка поменялась их форма: края с обеих сторон сделаны пилообразными. Толщина пластин осталась прежняя — 0,5 мм.

Они по-прежнему качественно окрашеныв матовый черный цвет краской специального состава, способствующей созданию микротурбулентностей, увеличивающих эффективность теплоотдачи.

На Freezer 34 eSports DUO установлены новые вентиляторы BionixP120 с гидродинамическим подшипником. Если сравнивать с предыдущим поколением (BioniX F120), то в серии «P» заметно изменилась форма крыльчатки: вместо десяти узких лопастей теперь используется пять крупных с высоким углом атаки. Слегка выросла максимальная скорость вращениядо 2100 оборотов в минуту, нижний порог в 200 оборотов остался прежним. О степени надежности этих вентиляторов косвенно говорит десятилетний срок гарантии от Arctic Cooling. Для подключения используются четырехконтактные PWM-штекеры с дополнительным ответвлением для синхронизации со вторым вентилятором. Таким образом оба вентилятора можно подключить к одному разъему на материнской плате, и они будут работать синхронно.

На вентиляторе, устанавливаемом на выдув, во избежание случайного задевания радиатора лопастями (во время работы крыльчатка, как правило, слегка приподнимается на доли миллиметров потоками воздуха) приклеены резиновые проставки.

Результаты тестов Arctic Cooling Freezer 13

Офисная работа, при включенных энергосберегающих технологиях, не взывает трудностей у кулеров:

Все кулеры показывают одинаковые результаты: 26 градусов в тихом режиме и 25 градусов с максимальными оборотами.

Посмотрим, как обстоят делах у конкурсантов под нагрузкой:

Напомним, что, согласно спецификациям процессора AMD Phenom II X4 965, максимально допустимая температура процессора не должна превышать 62 градуса.Arctic Cooling Freezer 13 провалил тест в тихом режиме — 68 градусов выше спецификаций на 6 градусов. А ведь сейчас не лето.На максимальных оборотах ситуация лучше — 55 градусов. Правда, это худший результат из трех.Как видите, информация о возможности отвести данным кулером 200Вт тепла, не соответствует истине.Мы считаем, что Freezer 13 можно использовать с процессорами, TDP которых не превышает 95Вт, как без разгона, так и с умеренным разгоном. В этом случае, кулер не будет досаждать шумом.

Тестовый стенд и методика тестирования кулера Arctic Cooling Freezer 13

Процессор	AMD Phenom II 965 Black Edition (140W TDP)
Кулер процессора	Arctic Cooling Freezer 13, Noctua NH-U12P SE2
Термопаста
Материнская плата
Оперативная память	2×2Гб SEC DDR3-1333
Видеокарта	ATI Radeon HD 4290
Жесткий диск	SSD 64Gb
Корпус
Блок питания	HiPER S625 (625W)
Монитор	24″ DELL UltraSharp U2410
Операционная система	Windows 7 Домашняя Расширенная х64

Процессор AMD Phenom II X4 965 не разгонялся:

Все энергосберегающие технологии включены:

Системная плата MSI 890GXM-G65:

Видеокарта ATI Radeon HD 4290:

* Видеокарта не разгонялась, и нагрузка на нее не подавалась.* Температура в помещении во время тестов: 25 градусов Цельсия.* Тесты проходили с открытым корпусом, из которого выкручены вытяжные вентиляторы, а приточный вентилятор, в корзине для жестких дисков, выключен.* Вентиляторы всех кулеров управлялись с помощью контрольной панели Scythe Kaze Server 5.25” (KS01-BK) в ручном режиме управления.* В качестве нагрузки выступала утилита LinX 0.6.4, выполняемая в 3 прохода при объеме оперативной памяти 3072Мб.* Ориентировочное время выполнения 8 минут 31 секунда.* Мониторинг осуществлялся утилитой CPUID Hardware Monitor.

* Соперниками выступают кулеры: Noctua NH-U12P SE2 — в качестве эталона, Spire Thermax Eclipse II SP984B1-V2 — в качестве второго претендента.* Все кулеры тестировались с комплектными вентиляторами в двух режимах: с максимальными оборотами и в тихом режиме, обороты которого подбирались близко к соперникам по уровню шума.

Система в сборе c Arctic Cooling Freezer 13:

Система в сборе c Noctua NH-U12P SE2:

На фотографиях виден шумомер в боевом положении — именно так мы измеряли уровень шума — максимально близко к испытуемым.Шумомер Uni Trend UT351:
