Форм-факторы материнских плат: классификация, отличия, размеры

AT и Baby AT

Оригинальная материнская плата, которая использовалась почти во всех компьютерах вплоть до Pentium 2. Их размеры составляли 350×305 мм с 6-контактными вилками и розетками для питания. Меньший (330×216 мм) форм-фактор этой МП, названный «Baby AT», был представлен в 1985 году.

До 1997 года в компьютерах IBM использовались большие материнские платы. Однако после этого размер был уменьшен, и были выпущены МП с форм-фактором AT (Advanced Technology). Форм-фактор AT использовался в старых компьютерах (класса 386).

Вслед за типоразмером AT, был представлен Baby AT. В нем ширина материнской платы была уменьшена с 305 мм до 216 мм, что убрало проблемы, связанные с перекрытием поверхности отсеков для дисков.

Baby AT стал популярным, однако не обошлось без проблем. Компьютерная память была усовершенствована, а материнка Baby AT имела разъемы памяти на передней панели. По мере того, как процессоры становились больше и сильнее грелись, компоновка Baby AT не позволяла использовать комбинацию процессора, радиатора и вентилятора.

Форм-фактор ATX был разработан для решения как раз этих недостатков. Материнки AT и Baby AT сегодня считаются устаревшими и существует только в музеях.

Лучший бюджетный корпус Mini-ITX

Cooler Master Elite 110 (около 3000 рублей)

Когда помимо внешнего вида все сводится еще и к низкой цене, лучшим решением станет покупка корпуса Cooler Master Elite 110. Это один из самых недорогих корпусов в очень компактном размере (выполнен в форме небольшого куба). Но раз уж мы говорим о максимальной экономии — следует понимать, что установить СВО в данную модель будет сложно, а об оверклокинге стоит забыть, установив заблокированный процессор Intel с системой охлаждения из небольшого кулера и радиатора.

Крупногабаритные видеокарты в эту модель не уместятся, зато GTX 960, GTX 970 и AMD R9 Nano станут идеальным решением для такой системы. Кстати, в такой сборке логичнее всего использовать SSD-накопители в форм-факторе M.2 и блоки питания с модульной системой подключения кабелей, о которых мы писали в начале статьи. Кабель-каналов для удобной кладки проводов здесь, увы, не предусмотрено.

Лучший корпус Mini-ITX класса High-End

BitFenix Portal (около 10 000 рублей)

Корпус BitFenix Prodigy формата ITX быстро стал одним из самых продаваемых, благодаря своему уникальному дизайну. С выпуском компактного BitFenix Portal экспансия производителя продолжилась. Нетрудно догадаться, что при создании этого корпуса инженеры черпали вдохновение из одноименной видеоигры Portal, выпущенной компанией Valve. Получилось стильно.

Небольшие размеры корпуса (247x395x411 мм) диктуют использование здесь блоков питания SFX и вряд ли подойдут для комплектующих с массивными радиаторами. Зато корпус прост в эксплуатации и не займет много места, куда бы вы его ни поставили. Конструкция BitFenix Portal напоминает принцип выдвижного ящика стола. Чтобы получить доступ к внутренностям, достаточно выдвинуть из корпуса лоток с внутренним каркасом, на который устанавливаются комплектующие.

Тем пользователям, которым необходима высокая производительность (например, для видеоигр), придется отказаться от системы жидкостного охлаждения, либо установить компактную СВО Cooler Master MasterLiquid 240. Кроме того, в BitFenix Portal вполне уместится мощная видеокарта nVidia GTX 1080 или GTX 1080Ti, которая отлично потянет любую современную игру. Вентиляция в корпусе продумана хорошо, так что не стоит беспокоиться о перегревах.

ATX против Micro-ATX против Mini-ITX

Вам может быть интересно, в чем разница между этими конструкциями материнских плат и когда следует использовать каждый вариант. Во-первых, давайте определим каждый термин:

Материнская плата ATX. Материнские платы размером 12,0 x 9,6 дюйма, стандарт ATX или Advanced Technology Extended имеют наибольшее количество линий PCIe для интенсивных графических настроек.
Материнская плата Micro-ATX. Главная тема нашей статьи — материнские платы Micro-ATX размером 9,6 x 9,6 дюйма, обеспечивающие идеальный баланс между высокой производительностью и удобными размерами.
Материнская плата Mini-ITX. Меньше, чем материнские платы ATX и mATX, Mini-ITX имеет размеры всего 6,7 x 6,7 дюйма и идеально подходит для небольших установок и портативных устройств.

Как видите, Micro-ATX идеально подходит для двух других основных игроков, предлагая идеальное количество мощности и функциональности для игровых ПК и повседневных сборок. А поскольку корпуса Micro-ATX обычно считаются устройствами небольшого форм-фактора, им удается втиснуть множество захватывающих технологий в одну небольшую башню. В конечном счете, лучшие корпуса Micro-ATX помогут вам максимально использовать возможности материнской платы, обеспечивая непревзойденную производительность и множество исключительных преимуществ.

Как самостоятельно сделать корпус для ПК? Секреты изготовления

Встречаются ситуации, когда у людей нет достаточно денег для покупки интересующего их устройства. Однако, если есть у Вас есть навыки работы с различными материалами, а дома есть ненужные вещи, можно попробовать самому сделать корпус, применив щепотку мастерства и толику старания.

Для изготовления понадобятся куски дерева, фанеры, металла или оргстекла. Взяв в качестве образца габариты и внешний вид заинтересовавшего Вас вида оборудования, придётся самостоятельно вырезать заготовки, используя подручные инструменты.

Дальнейший процесс требует немалого внимания и усидчивости, поэтому наша редакция предлагает посмотреть на происходящее в режиме видео, тем более, что так материал воспримется куда лучше:

Учтите, что электронные детали (порты и входы, вентиляторы) Вам всё равно придётся докупать или снимать с устаревших ПК.

ATX (Advanced Technology eXtended)

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRMVRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор.
Сам VRM состоит из нескольких частей:
PWM-контроллер (ШИМ-контроллер)
Драйвер
MOSFET-транзисторы
Дроссель (индуктивность)
Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых

К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов

Плюсы и минусы

Имеет полный набор разъемов ввода-вывода
Достаточно места для размещения радиаторов и вентиляторов
Возможность установить лучший VRM по сравнению с меньшими платами
Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса
Дороже mATX и mini-ITX

Недорогие системные платы

Это дешевые системные платы, которые используются для выполнения стандартных функций на компьютере. Их приобретают для работы или обучения. Они позволяют выполнять стандартные задачи, которые стоят перед пользователями. Но в профессиональной сфере их не рекомендуется использовать, если нужны очень мощные компьютеры.

№ 4. ASUS H110-R/C/SI

Это отличный вариант для тех, кто не может себе позволить использовать дорогие комплектующие, но кому необходим компьютер. Она расположена на четвертом месте рейтинга, так как с этой платой не получится создать действительно мощный ПК. Небольшая цена и высокое качество продукции делают данную модель весьма популярной сегодня. Пользователь получает современную плату, поддерживающую все типы процессоров от корпорации Intel. Сюда можно установить любой чип, который будет работать с аналогичной производительностью, что и на более дорогих моделях.

ASUS H110-R/C/SI

Характеристики:

LGA1151;
вид чипсета Intel H110;
ОЗУ 32 Гб DDR4;
установка до 4 SATA 6Gb/s;
1xPCI-E x16, 2xPCI-E x1;
10 USB выходов.

Плюсы

долговечность материнской платы;
поддержка всех чипов от компании Intel;
можно подключить SSD и USB носители;
невысокая цена.

Минусы

разъем для аудио не совсем неудобно расположен;
заточка под Intel и Celeron.

~~ASUS H110-R/C/SI~~

№ 3. ASRock H 110M-DGS R 3.0

На третьем месте находится еще одна бюджетная модель. Она оснащена двумя слотами для оперативной памяти четвертого поколения. Также есть слоты PCI-E. Выходы для видео могут работать только при наличии ядра графики. Эта модель позволяет решать большинство задач, которые стоят перед офисными сотрудниками. С ее помощью компьютер будет работать надежно. А небольшая стоимость позволяет сэкономить на приобретении необходимой материально-технической базы. Хотя, на создание суперкомпьютера тоже рассчитывать не стоит.

ASRock H 110M-DGS R 3.0

Характеристики:

DDR4 DIMM до 32 Гб;
чипсет Intel H110;
BIOS AMI с поддержкой UEFI;
поддержка PCI Express 2.0/3.0;
форм-фактор mATX;
LGA1151;
поддержка до 4 SATA 6Gb/s.

Плюсы

есть выход DVI для получения изображения высокого качества;
высокие характеристики позволяют использовать эту модель в течение длительного срока без необходимости замены или апгрейда;
поддержка ОЗУ четвертого поколения с частотой 2,13 МГц, что повышает скорость работы ПК;
SATA III 6 Гб/с и USB 3.0 для быстрого считывания информации;
охлаждение чипсета и транзисторов отдельной системой.

Минусы

нет интегрированного контроллера;
кажется хрупкой;
иногда подвисает BIOS.

№ 2. MSI H81M-E33

Эта модель по праву занимает второе место среди лидеров бюджетных моделей. Производители создали ее на базе сокета LGA 1150, что гарантирует возможность применения нескольких современных чипов. С ее помощью можно получить мощный компьютер. Форм-фактор Micro-ATX позволяет установить плату практически в любой корпус. Порт HDMI позволяет легко синхронизироваться с телевизором или другими устройствами.

MSI H81M-E33

Характеристики:

два слота памяти DDR3 DIMM;
форм-фактор mATX;
socket LGA 1150;
пассивное охлаждение;
чипсет Intel H81;
4 разъема для SATA 6Gb/s (2) и SATA 3Gb/s (2).

Плюсы

хорошее решение для бытового использования;
использование ОЗУ третьего поколения;
поддержка форматов 4K при синхронизации с телевизором;
высокоскоростные SATA слоты;
фирменная система выполнения материнской платы обеспечивает защиту слотов от электростатических зарядов, наводки отсутствуют.

Минусы

USB третьего поколения не поддерживается;
не поддерживает оперативную память последнего поколения.

~~MSI H81M-E33~~

№ 1. ASUS M5A78L-M LX3

Эта модель располагается на первом месте рейтинга бюджетных материнских плат и отлично подходит для работы или для дома. Производитель надежный, возможно получить достаточно мощный ПК, а с наличием товара на рынке нет проблем. Используя эту плату, легко работать на требовательных программах или устанавливать мощные игры. Большое количество USB слотов позволяет подключить одновременно до 8 устройств. При создании использовалось современное ядро с большими перспективами. Это модель HD 3 000. Она позволяет получать картинку в HD качестве. Также здесь достаточно слотов для жестких дисков, поэтому у пользователя не будет проблем с созданием хранилища.

ASUS M5A78L-M LX3

Характеристики:

Ethernet 1000 Мбит/с;
DDR3 DIMM максимум на 16 Гб;
EEC поддерживается;
форм-фактор mATX;
сокет AM3+;
чипсет AMD 760G;
графический чипсет ATI Radeon HD3000
до 4 SATA 3Gb/s.

Плюсы

низкая цена;
много USB слотов;
наличие ядра HD 3 000;
возможно разогнать чип.

Минусы

мост сильно греется;
хрупкая конструкция;
немного разъемов для ОЗУ.

Форм-фактор материнской платы

Загрузка …

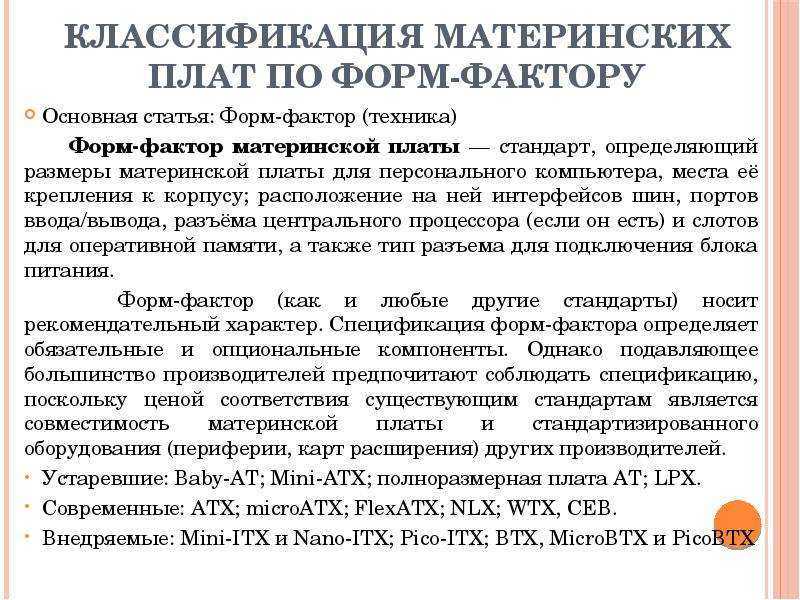

При сборке компьютера особое внимание уделяют форм-фактору «материнки», поскольку от этих характеристик будет зависеть выбор остальных комплектующих. Данный термин подразумевает не только определенные габаритные размеры, но также слоты интерфейса для подключения процессора, оперативной памяти, видеокарты и различных карт расширения (например, ТВ-тюнера)

Обратите внимание

Параметр оказывает прямое воздействие как на внешний вид устройства, так и на аппаратную начинку. Несоответствующий выбор форм-фактора может стать препятствием в подключении одного из важных компонентов, например, процессора. Последний изготавливается в соответствии с так называемым сокетом – особым расположением контактов.

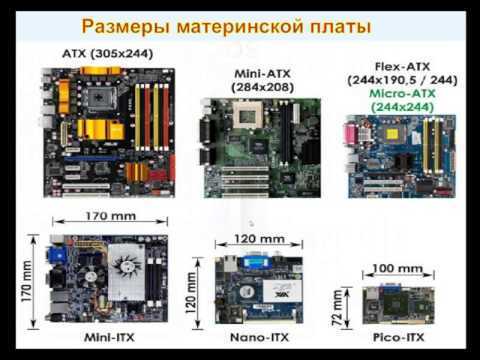

Наибольшее распространение получили следующие размеры материнских плат:

ATX – самый распространенный и наиболее востребованный стандарт, который используется в большинстве стационарных компьютеров. Габариты составляют 30,5х24,2 см. Места на такой плате достаточно для всех необходимых комплектной базы: от 2-х до 4-х слотов ОЗУ, 1-2 слота видеокарты, до 4-х слотов PCI. Данный форм-фактор требует довольно просторного системного блока, но в отношении настольных ПК это не является минусом. Более того, преимуществом станет более эффективное охлаждение за счет удаленности элементов и наличия свободного места между ними.

MicroATX – уменьшенная версия предыдущего стандарта. Утверждение касается габаритных размеров (24,4х24,4), а также комплектной базы (меньше слотов для установки комплектующих). Форм-фактор совместим с корпусом системного блока ATX, также он зачастую оснащается аналогичным чипсетом, но с меньшим количеством PCI. MicroATX нередко имеет выходы для подключения видеокарты, поскольку оснащается процессором со встроенным графическим ядром. Отсюда следует, что mATX – это материнская плата, которая в первую очередь ориентирована на построение офисных компьютеров, выполняющих рядовые задачи. В игровых системах практически не используется.

FlexATX – стандарт относится к упомянутому выше семейству, однако имеет еще более компактные размеры (22,9х19,1 см). Применяется в офисных компьютерах, совместим с корпусами ATX. Низкая стоимость достигается благодаря отсутствию слотов расширения, для подключения используются порты USB.

DTX и Mini-DTX – производятся компанией AMD для бюджетных компьютеров с небольшой производительностью и малым потреблением энергии. Размеры составляют 24,4х20,3 и 17х20,3 см соответственно. Совместимы с корпусами для ATX в отношении расположения креплений и разъемов подачи энергии.

Mini-ITX – материнские платы выпускаются компанией VIA Technologies, по механическим и электрическим параметрам совместимы с ATX. Габариты – 17х17 см. На такую плату устанавливаются SSD-диски и процессоры с пассивным охлаждением. Они нацелены на создание компактных и бесшумных мультимедийных систем.

Будет полезным

Существуют и другие форм-факторы плат, однако они применяются в серверных системах и будут мало интересны рядовому пользователю.

Форм-фактор – это важный параметр, который следует учитывать при покупке компьютерной техники. Если компоненты будут несовместимы, придется проводить их замену, что влечет дополнительные затраты денег и времени.

Самый маленький форм-фактор материнской платы

Уменьшить размер системной платы без существенных потерь функциональности и расширяемости является одной из главных задач инженеров. Если не считать требующей несущей платы CoreExpress, размер которой составляет всего 58 × 65 мм, к наиболее компактным материнским платам сегодня можно отнести Pico-ITX размером 100 × 72 мм, созданной компанией VIA Technologies в 2007 году и созданную в 2009 году VIA Technologies Mobile-ITX размером всего 60 × 60 мм.

Но абсолютный рекорд принадлежит квадратной материнской плате ROCK PI S со стороной всего 38 мм, используемой в миниатюрном компьютере от разработчиков-энтузиастов Radxa. Правда, нельзя не отметить функциональную ограниченность PC ROCK PI S, даже продвинутая версия которого лишена графического процессора, но зато оснащена 256 Мб ОЗУ, 8 Гб флеш-памяти, Wi-Fi-модулем, картридером microSD, двумя портами USB 2.0 и восьмью разъемами для разных устройств.

Результаты тестирования

Процессоры со встроенной графикой APU стали наиболее востребованы в бюджетном сегменте благодаря возможности построения недорогого ПК без необходимости приобретения отдельной видеокарты, если ваши задачи не требуют времяпровождения в играх последнего поколения на максимальных настройка графики.

Однако компания AMD с анонсом процессоров серии Ryzen приятно «оживила» мир настольных ПК семейством APU моделями Ryzen 3 2200G и Ryzen 5 2400G (обновленные решения Ryzen 3 3200G и Ryzen 5 3400G с улучшенными характеристиками соответственно), которые получили встроенные видеоускорители Vega 8 и Vega 11 с уровнем производительности видеокарт Low-сегмента, достаточных для запуска «стареньких» игр или даже современных проектов с низкими настройками.

Именно поэтому премиальный корпус InWin Chopin станет отличным пристанищем топового на текущий момент процессора Ryzen 5 3400G со встроенной графикой Vega 11, который справляется даже с игрой «Ведьмак 3: Дикая Охота» в разрешении 1920х1080 с низкими параметрами при среднем значении кадров в секунду 30-36, не говоря уже о любимых проектах прошлого.

Для демонстрации возможностей корпуса InWin Chopin в качестве других нагрузочных бенчмарков выступает тест устойчивости 3DMark Fire Strike, пакет LinX 0.7.0 и интернет-серфинг. Наиболее высокие результаты заносились в графики.

InWin Chopin является корпусом замкнутого цикла: собственная система охлаждения отсутствует, вентиляторов на вдув-выдув не предусмотрено, поэтому данная задача по обеспечению притока свежего воздуха возлагается исключительно на процессорный кулер. Но производитель превратил недостаток ограниченного пространства в один из плюсов кейса. Из-за близкого расположения перфорированной сетки процессорный кулер сам обеспечивает себя прохладным воздухом, давление внутри корпуса возрастает и теплый воздух выходит через множественную перфорацию. Недостаток один: внутренние компоненты заметнее прогреваются, хотя по результатам тестирования разница температур ниже, нежели прогнозировалась — наиболее подвержен сам блок питания. При наиболее интенсивных нагрузках верхняя панель InWin Chopin становится горячей, а декоративная алюминиевая панель выступает своеобразным пассивным радиатором.

InWin Chopin оборудован блоком питания InWin IP-AD150A7-2 мощностью 150 Вт с сертификатом 80 Plus Bronze. В ходе тестирования системы на базе процессора AMD Ryzen 5 3400G потребление всего стенда без учета монитора составляет ~50 — 80 Вт, игровая нагрузка поднимает уровень до 110 Вт, пиковая — до 130 Вт. Блок питания с легкостью выдержал испытания.

В Сети можно встретить замечания к штатному вентилятору блока питания, который своевольно активируется и может шуметь даже в простое. Сложно сказать, какая ревизия попала к нам на тестирование, но в нашем случае система работала корректно и замечаний выявлено не было. Мы постарались максимально точно выявить границы нагрузки и работу вентилятора 40 мм, получив следующие характеристики: при низкой мощности система охлаждения работает в пассиве, при отметке >80 Вт он плавно включается и выходит на полную скорость при 140-150 Вт. Уровень шума ниже среднего, комфортный для продолжительной работы, источник шума — перфорация на дне корпуса. При уменьшении нагрузки вентилятор также плавно понижает скорость вращения. В целом, блок питания очень понравился.

С кое-какой опаской, но была произведена повышенная нагрузка OverLOAD на блок питания InWin IP-AD150A7-2 путем небольшого разгона процессора до 4000 МГц при напряжении 1,42 В и SoC до 1,175 В, оперативной памяти — до 3600 МГц при напряжении 1,35 В. Средняя нагрузка возросла до 135-145 Вт, пиковая — до 165 Вт в тесте LinX 0.7.0. В данном режиме блок питания стабильно отработал 1 час при температуре крышки корпуса БП около 57*С, горячего воздуха из задней стенки — 45*С. После чего тест был остановлен во избежание возможных повреждений и снижения ресурса. Не будем забывать, что по спецификации по линии +12 В модель InWin IP-AD150A7-2 рассчитана на нагрузку только 141 Вт, поэтому в качестве блока питания сомневаться не приходится, но для полномасштабного разгона процессора его не стоит рекомендовать (пиковое потребление Ryzen 5 3400G в максимальном разгоне CPU и iGPU достигает 190-200 Вт).

Выводы

Некоторые производители материнских плат особо сильно не заморачиваются с определением конкретного форм-фактора для их продукта и позиционирования его на рынке. Они просто в информации к плате указывают ближайший популярный типоразмер. Например, материнка имеет размеры Mini-DTX, а пишут более покупаемый Micro-ATX, что вводит в заблуждение покупателя и неразбериху с подбором нужного размера МП к корпусу ПК.

Поэтому сейчас всего 3 востребованных форм-фактора ⇒

Очень жаль загубленный формат BTX, который сегодня смог бы помочь с охлаждением все более монструозных видеокарт. Возможно со временем мы к нему вернемся.

Если будут более активно продвигаться в массы, то станут популярными Thin Mini-ITX, Mini-DTX и Mini-STX. Эти форматы я называю — ноутбук без монитора, так как по мощности они похожи. Если вам требуются дополнительные данные, то на есть полная таблица всех размеров материнок.

Часто задаваемые вопросы — FAQ

Можно ли поставить MicroATX в корпус ATX?

Что меньше micro ATX или Mini ITX?

Можно ли поставить материнскую плату ATX в корпус mATX?

Чем отличается microATX от Mini ATX?

Какой форм-фактор материнской платы вы бы выбрали?

E-ATX
15.79%

ATX
39.47%

Micro-ATX
21.05%

Mini-ITX
18.42%

Mini-DTX
5.26%

Mini-STX
0%

Проголосовало: 38

Мне нравится2Не нравится

Заключение

В конечном итоге у любой надежной и производительной материнской платы есть свои плюсы и минусы. Все представленные в данной подборке модели хороши, но в зависимости от конкретной ситуации некоторые могут быть более предпочтительными.

Но в целом, наша любимая модель в этом списке – MSI MPG Z390M Gaming Edge AC. Пусть это не бюджетная материнская плата, но у нее достаточно широкие возможности по разумной цене. Вам будет тяжело найти что-либо сравнимое по соотношению характеристик, надежности и дизайна, если вы не готовы отдать вдвое больше денег за премиальную плату.

Если вы все же готовы потратиться, мы рекомендуем обратить внимание на ASRock X399M Taichi, особенно если вам нужна самая совершенная материнская плата. Несмотря на то, что это не новейшая модель, она отлично держится и до сих пор превосходит большинство представленных на рынке плат

С другой стороны, если вы хотите сэкономить, хорошим вариантом будет MSI H310M Gaming Plus. У нее несколько более скромные характеристики, но под стать им и цена. За стоимость ужина в ресторане вы получите все, что необходимо для начала, поэтому эта модель отлично подходит для бюджетных сборок или начинающих.

Но остальные варианты не хуже. MSI B450M Gaming Plus отличный во всех отношениях вариант, особенно если вы хотите потратить чуть меньше, чем цена Z390M. EVGA X299 Micro ATX – еще одна премиальная альтернатива Taichi, особенно если вам требуется материнская плата под процессоры Intel, а не AMD.
