Специализированные акустические системы KEF R50 для Dolby Atmos
Серия R отлично приспособлена для работы с новыми форматами трехмерного звучания, так как включает в себя специальные акустические модули R50, предназначенные для установки на верхние панели фронтальных и тыловых спикеров домашнего кинотеатра.

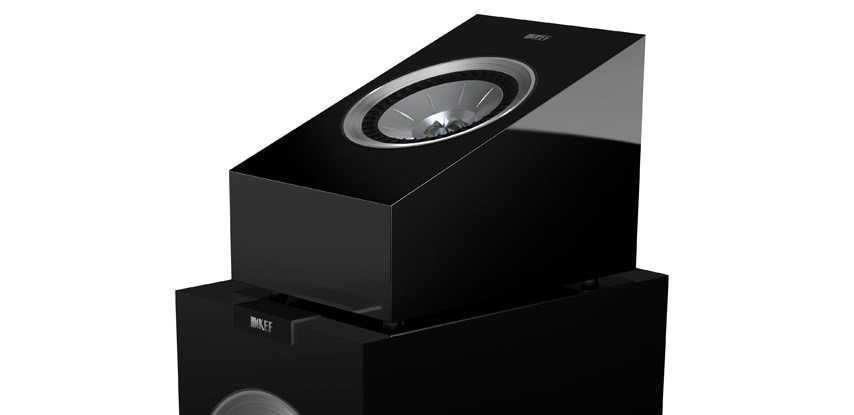

Акустика KEF R50 для вертикального канала Dolby Atmos
Излучение таких громкоговорителей, оснащенных единственным драйвером Uni-Q, направлено в потолок с целью создания особого вертикального измерения и передачи эффектов, присущих новому формату Dolby Atmos. Модель получила закрытый корпус, внешне напоминающий концертные сценические мониторы. Весит такая АС 4,5 кг.
Внутренняя конструкция

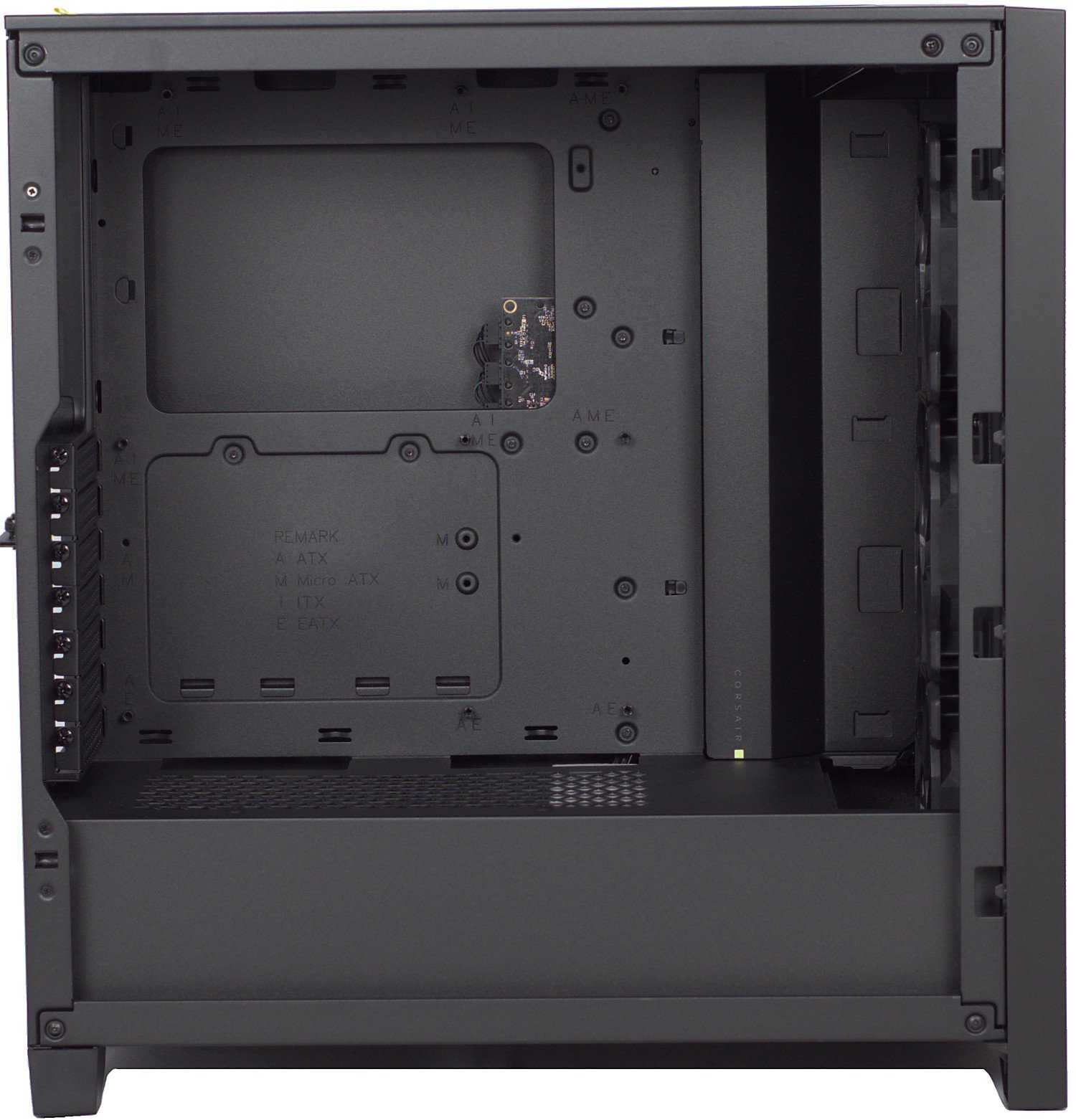

Внутренняя компоновка Mid-Tower корпуса Corsair iCUE 4000X RGB практически ничем не отличается от других современных моделей, но и, конечно же, есть свои особенности. В нем предусмотрены крепления для установки материнских плат вплоть до форм-фактора E-ATX (305 мм х 277 мм), плат расширения длиной до 360 мм и кулера высотой до 170 мм

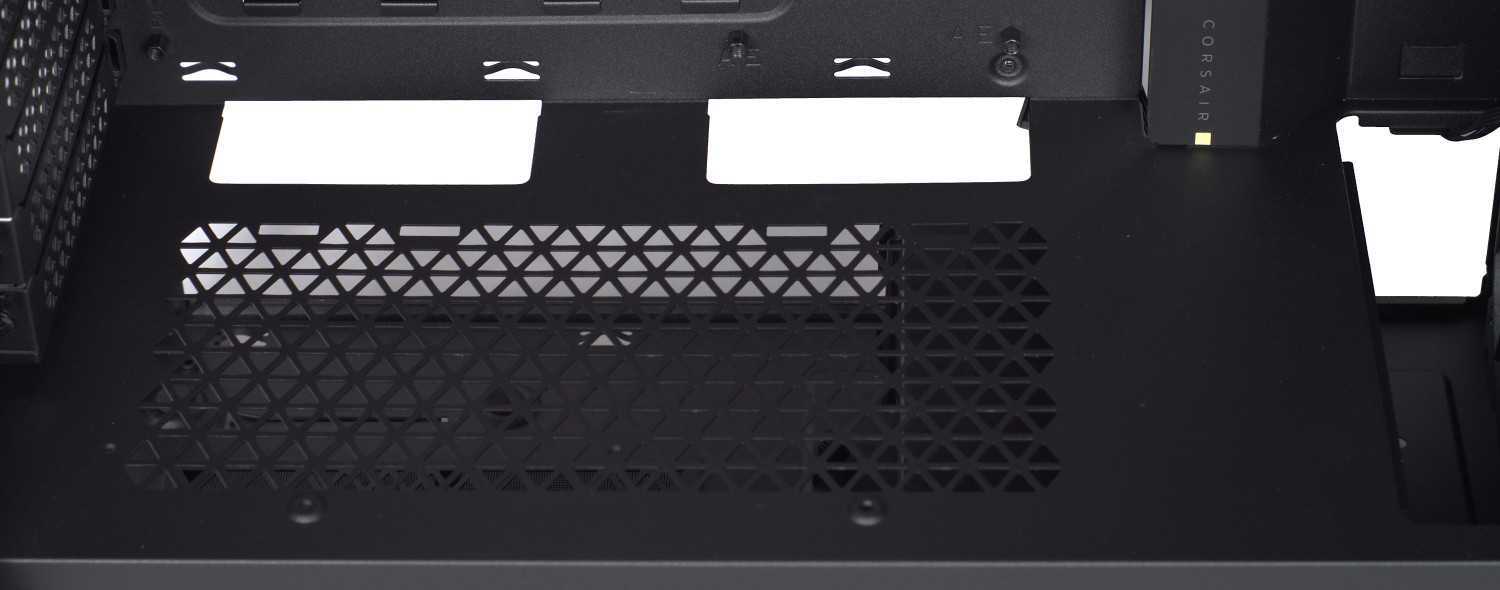

Кожух внизу скрывает область размещения блока питания и накопителей. Для лучшей вентиляции вверху предусмотрена зона перфорации и есть два посадочных места под 2.5″ салазки с накопителями.

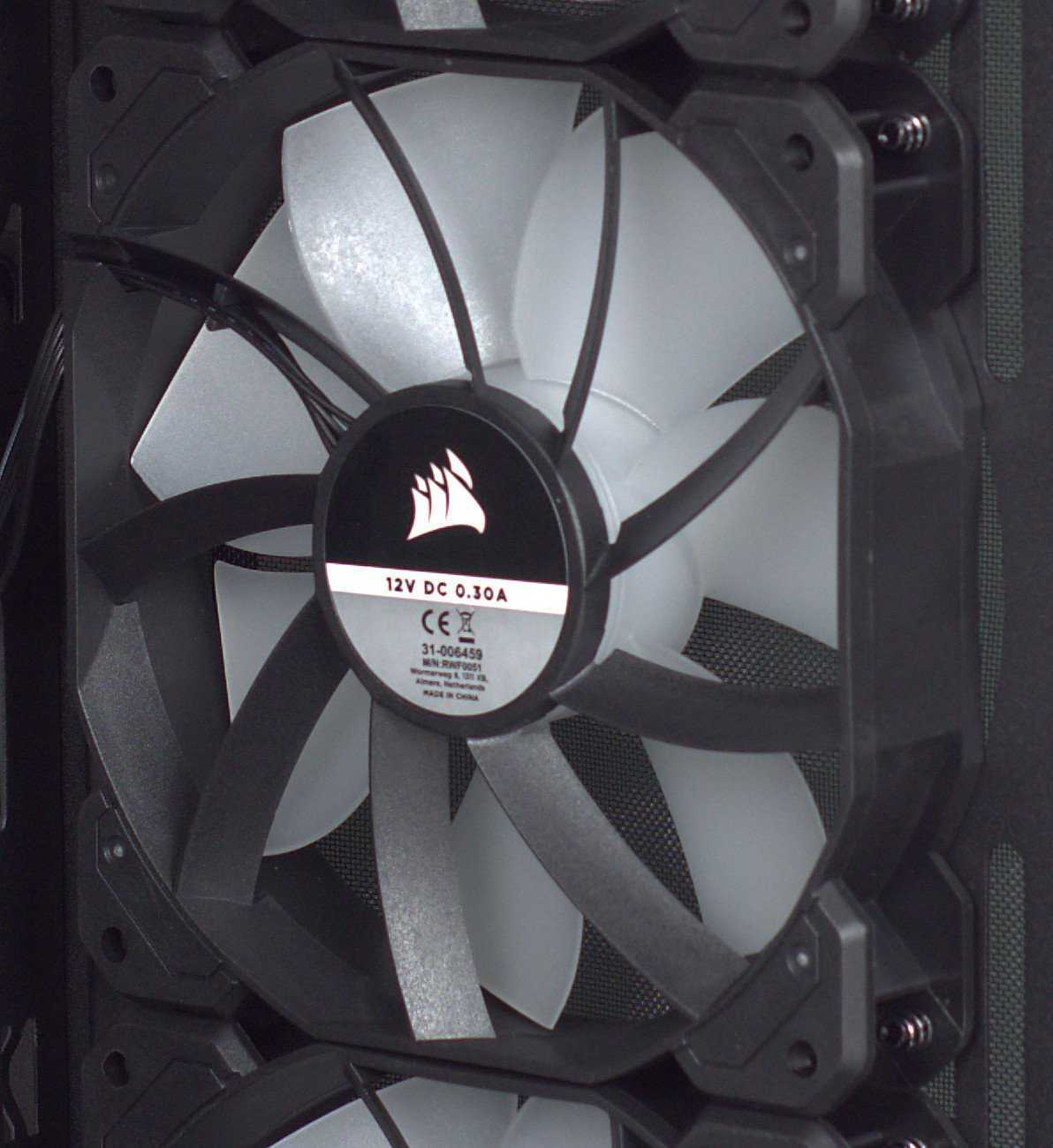

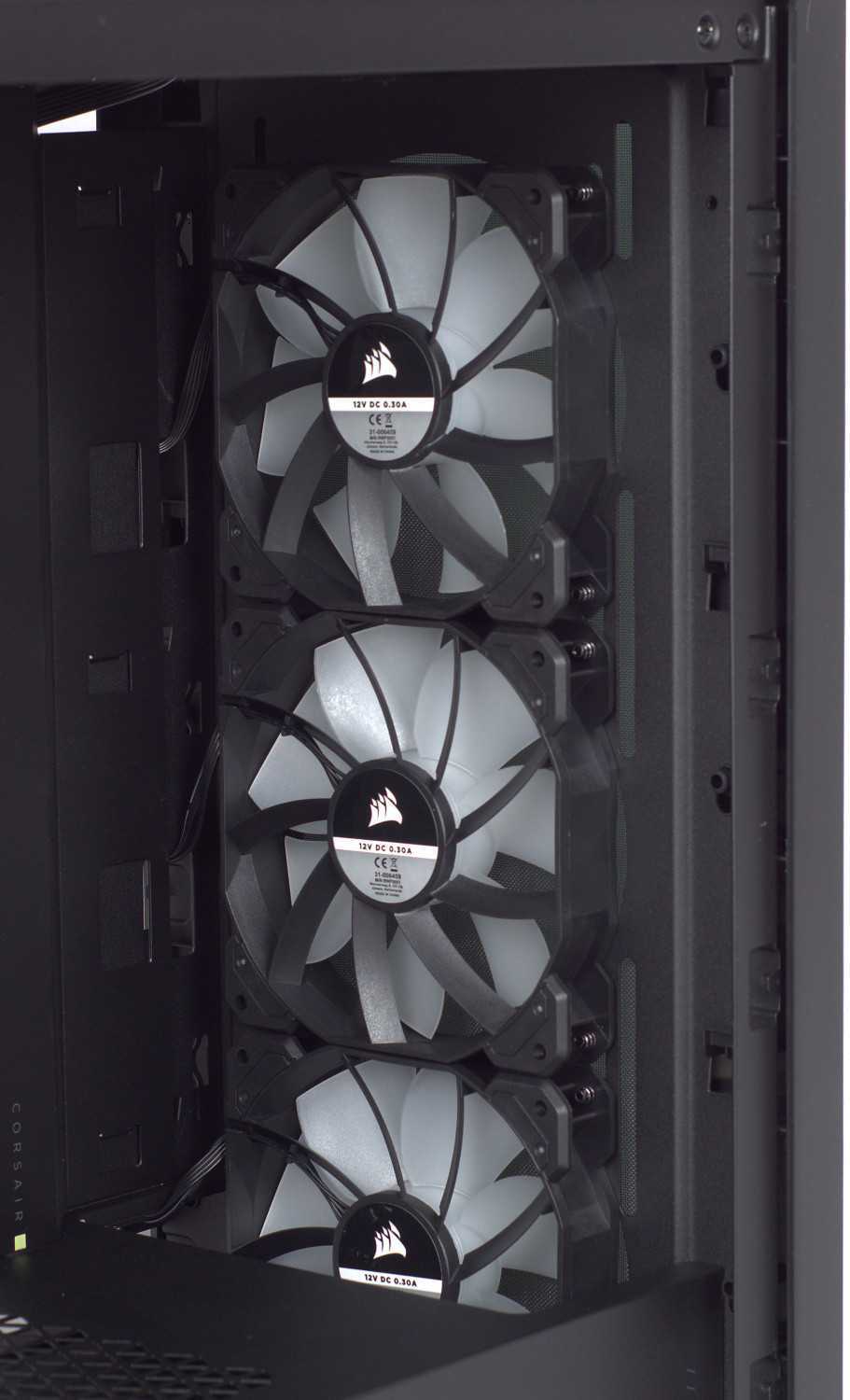

Особенность данной версии корпуса – это наличие трех предустановленных 120 мм вентилятора Corsair SP с RGB-подсветкой. Все они размещены спереди. Структура задней стенки – множественные области перфорации, в том числе и на заглушках слотов, как горизонтальных (7 шт), так и вертикальных (2 шт). На ней можно установить 120 мм вентилятор или радиатор СЖО.
На текущий момент применяемые вентиляторы Corsair SP 120 используются в корпусах 4000-й и 5000-й серий и их особенностью является технология AirGuide с антивихревыми лопастями (на фото они хорошо видны – это часть пластиковой конструкции рамки вентилятора), что делает воздушный поток более направленным, а значит обеспечивается лучшая продуваемость.

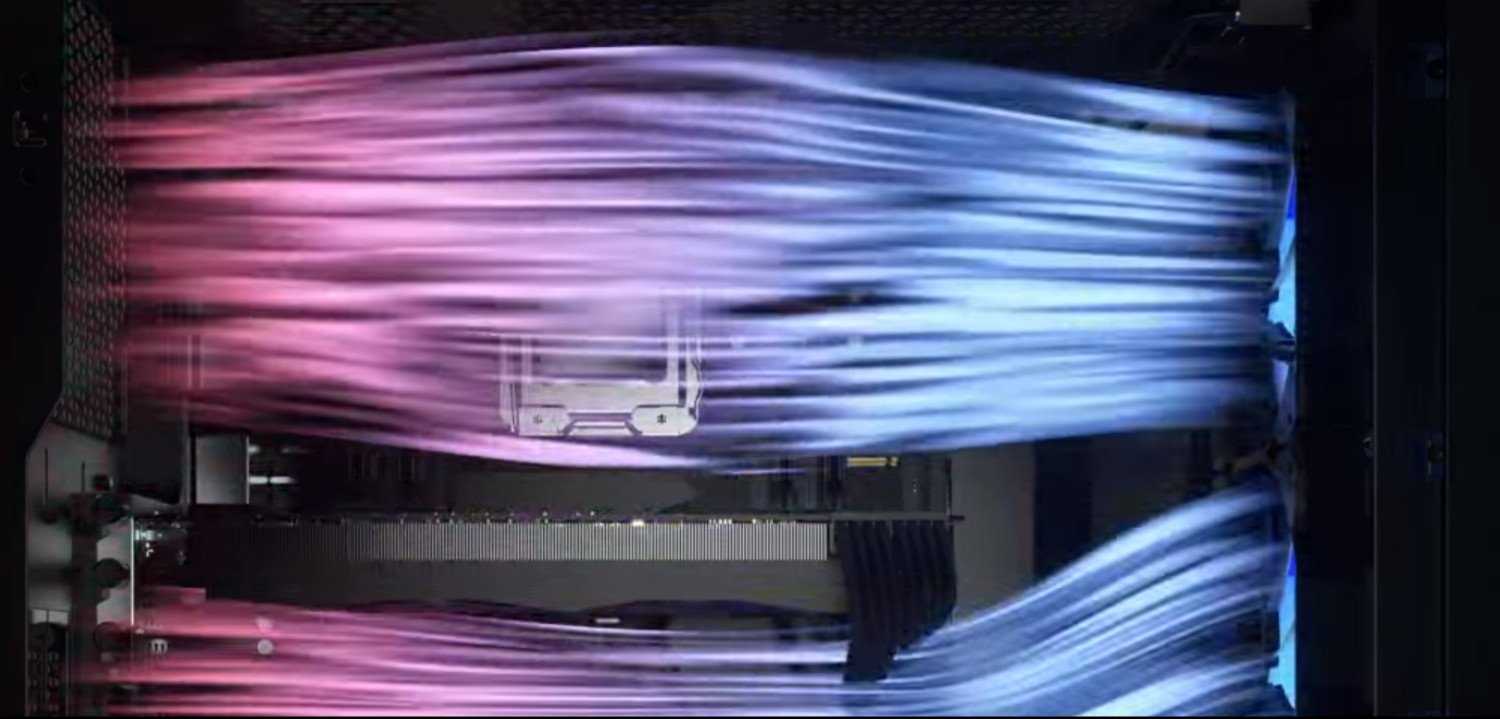

Пример результата работы (фото компании Corsair).
А вообще вместо штатных вентиляторов спереди за противопылевым фильтром можно установить два 140 мм вентилятора или один радиатор СЖО до 280/360 мм.
Пространства в верхней части корпуса немного, поэтому, хоть производитель и отмечает поддержку 240/280 мм радиаторов СЖО, но для последнего делает ремарку, что только при использовании низкопрофильных модулей памяти (например, из серии Corsair LPX). И естественно, что компоненты самой материнской платы (радиатор системы охлаждения) не будут высокими.

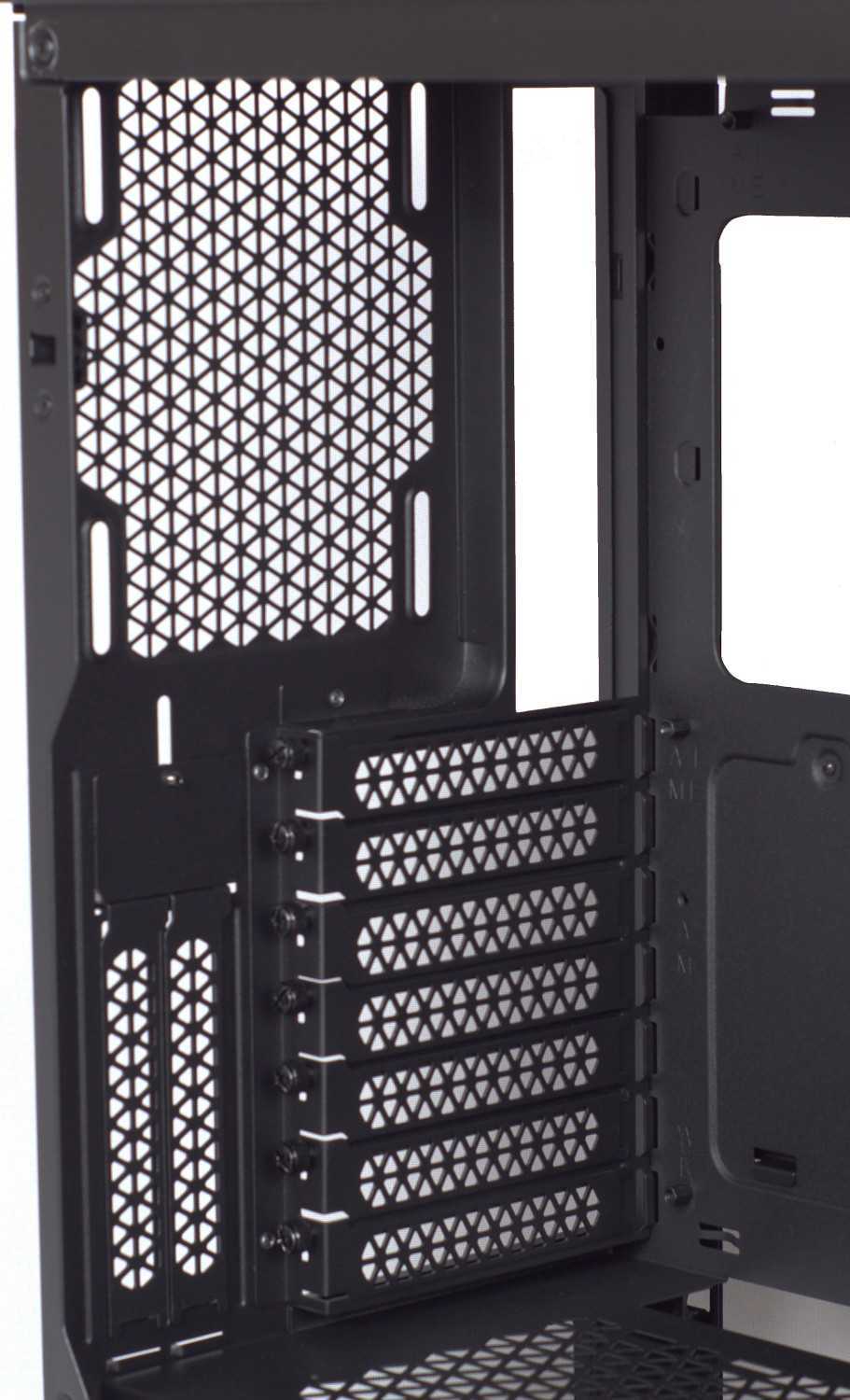

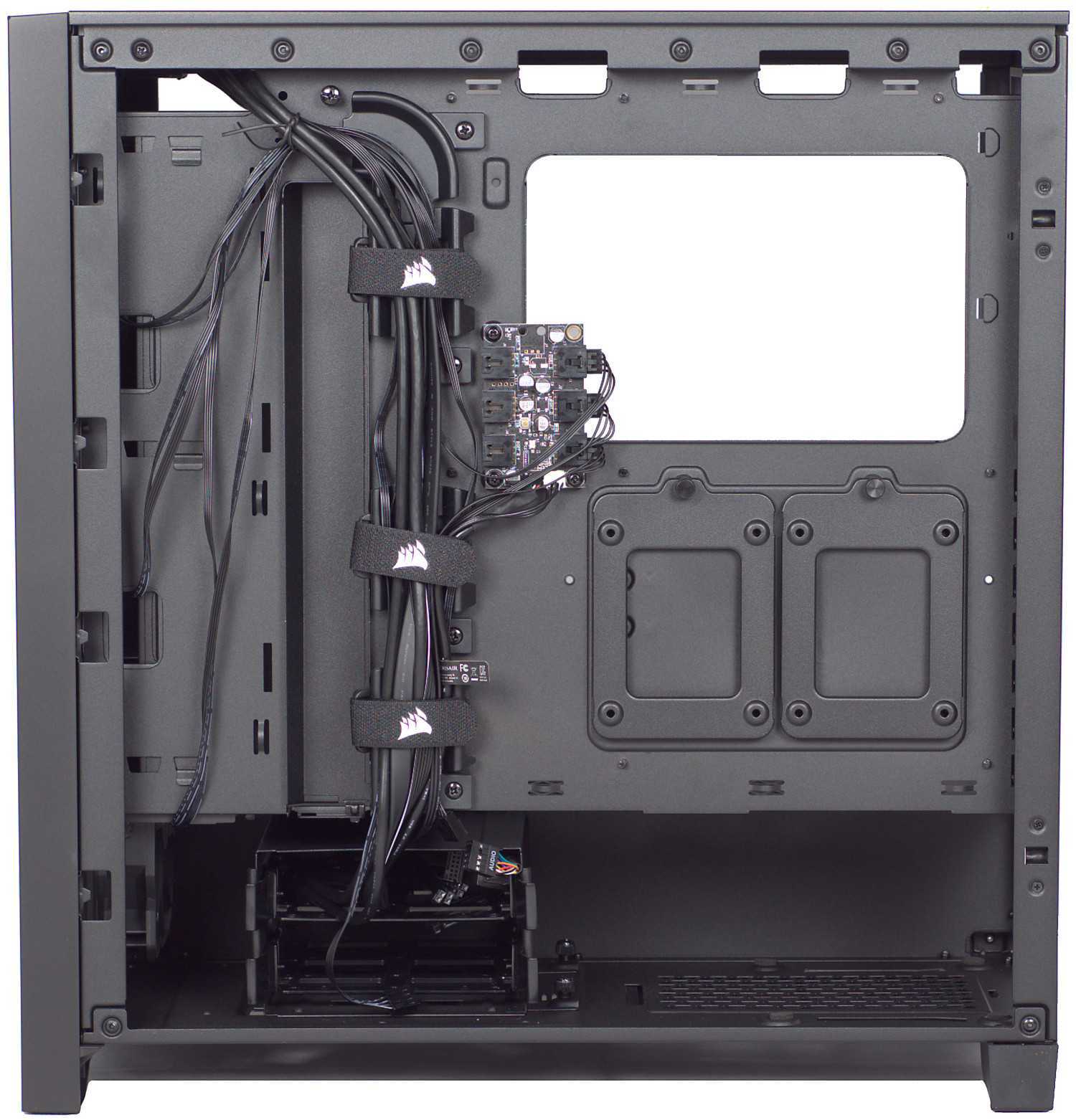

Организация пространства за поддоном типовая, но с применением современных трендов. Например, система Corsair Rapidroute, предполагающая, что есть канал для укладки кабелей. Стяжки на липучках облегчат процесс укладки. Но обо всем по порядку.

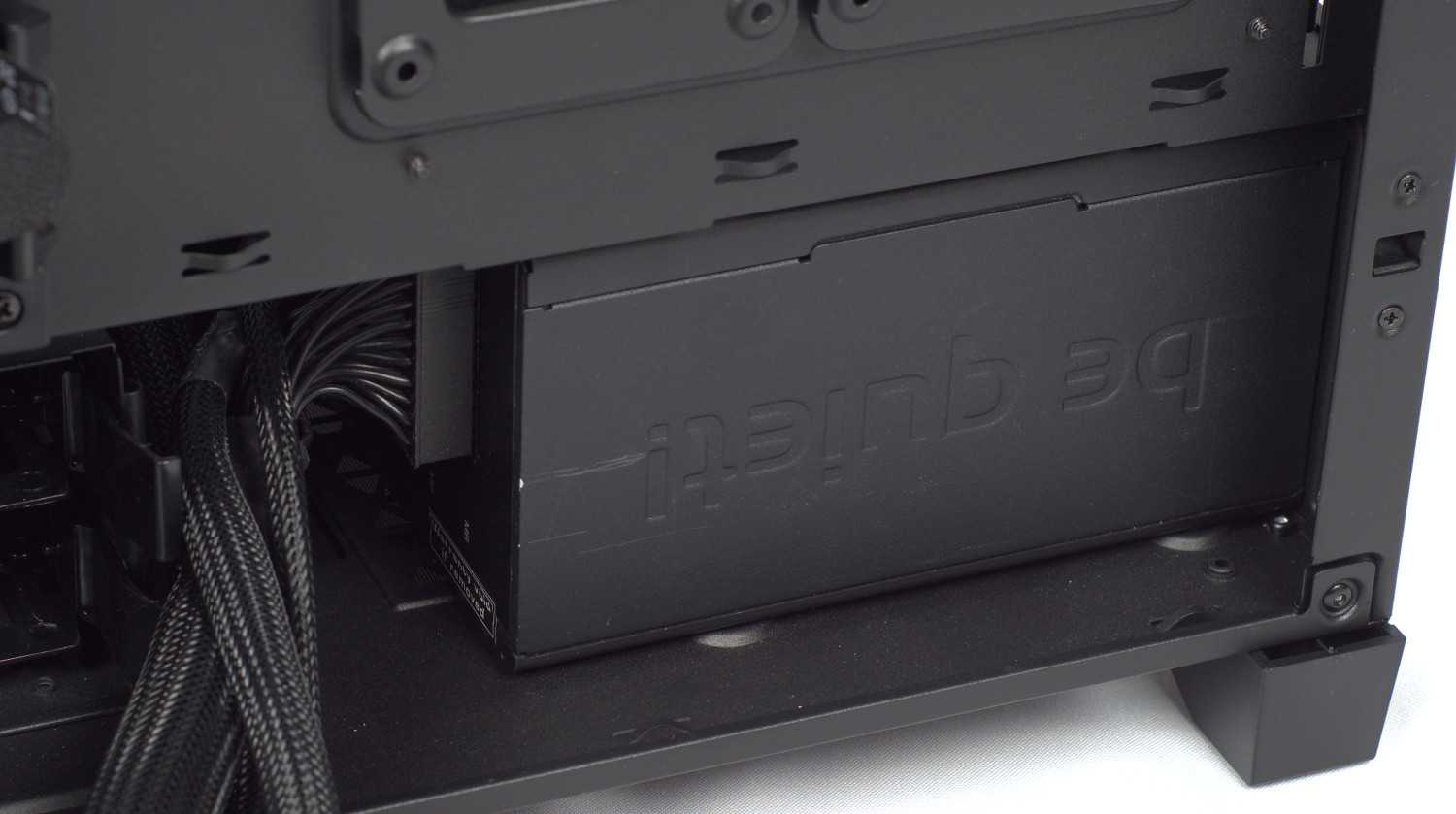

Зона размещения ATX блока питания достаточно вместительная и при необходимости может быть увеличена за счет сдвига ближе к передней части корзины под накопители (до 180 мм с корзиной) или даже ее демонтажа (заявлена длина блока питания до 200 мм).

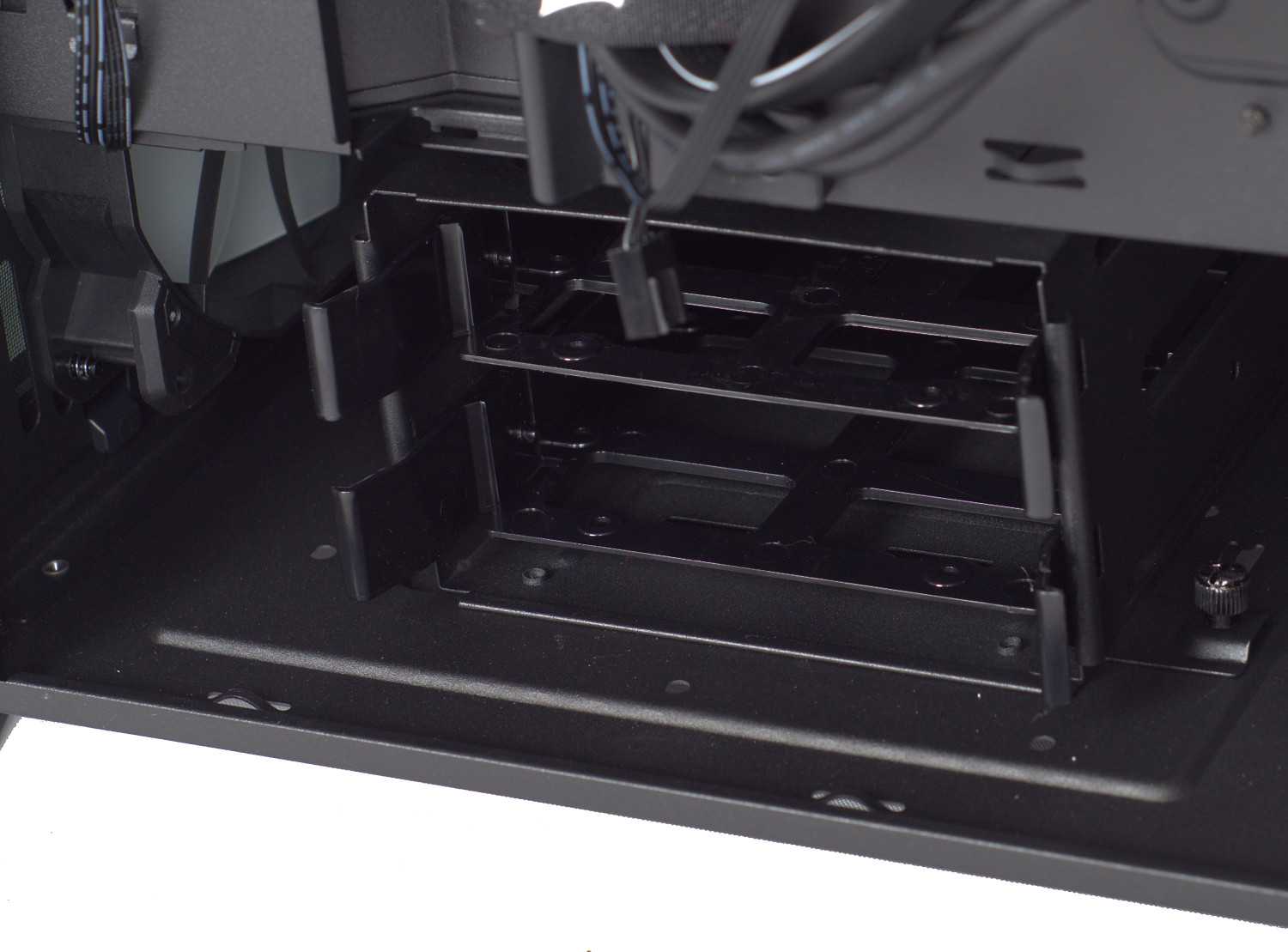

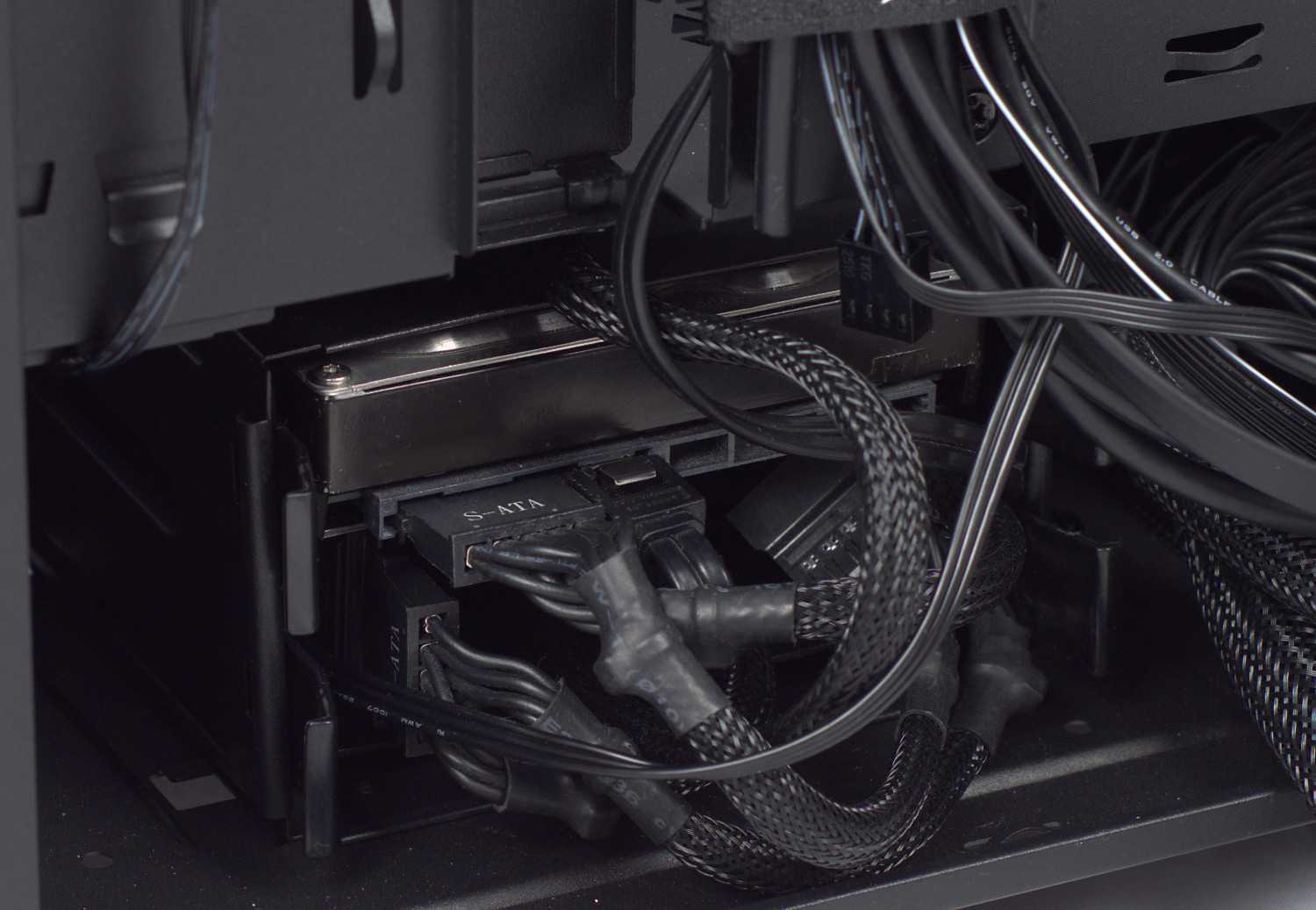

Собственно сама корзина, допускающая установку двух 2.5″/3.5″ накопителей.

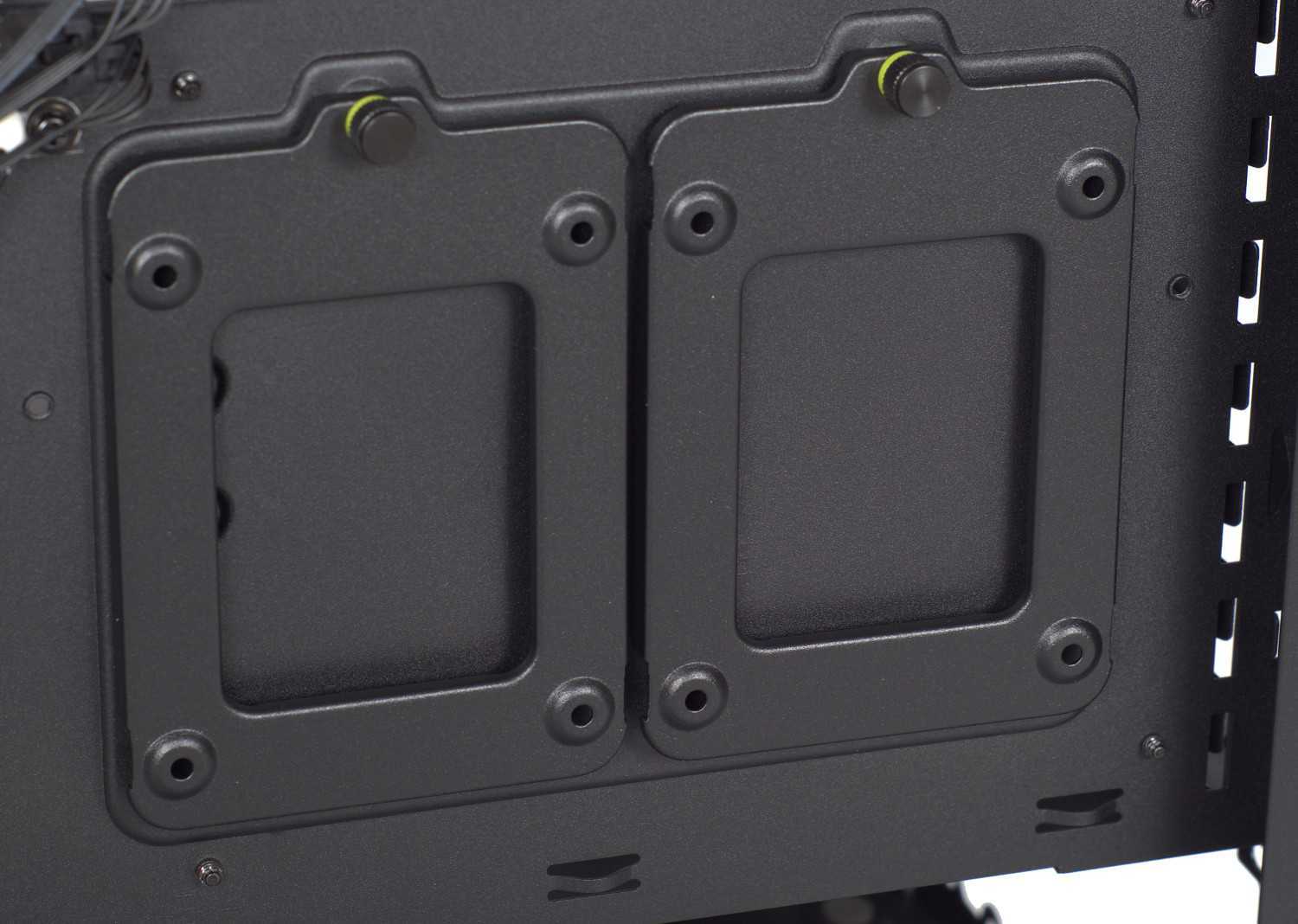

В области размещения материнской платы, за поддоном внизу, находятся еще два посадочных места под 2.5″ накопителя.

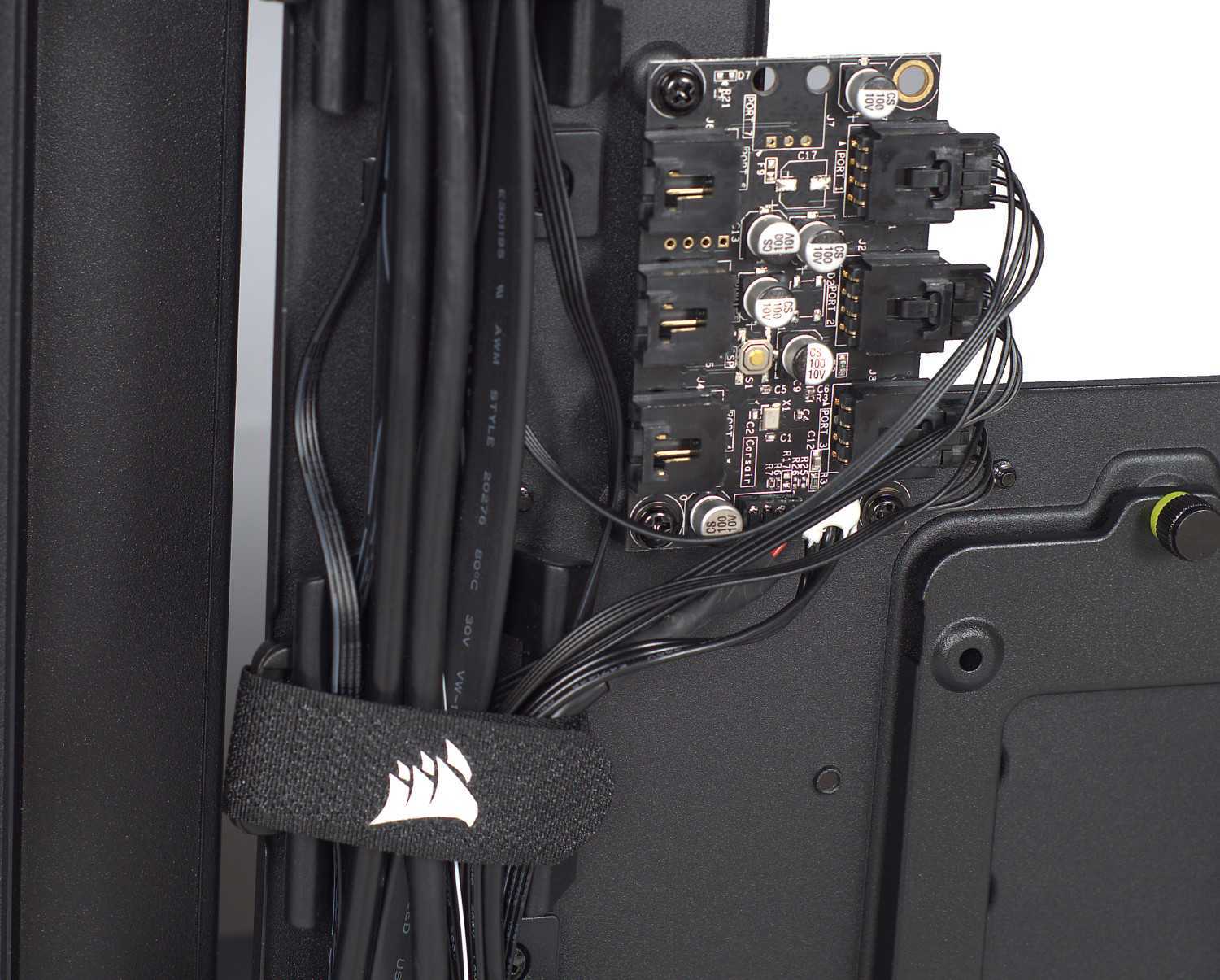

Так как в корпусе используются вентиляторы с RGB-подсветкой, то они подключены к контроллеру iCUE Lighting Node CORE, который отвечает за работу исключительно подсветки (до 6-и элементов), и подключается он к материнской плате через разъем USB 2.0 (управление идет через утилиту Corsair iCUE). Использование пульта дистанционного управления не предусмотрено. Питание самих вентиляторов должно осуществляться отдельно (от материнской платы). Отметим, что в поддоне есть сплошное Г-образное окно, через которое можно вывести кабели к материнской плате в любом месте, а значит совместимость с платами максимальная.
Громкоговорители центрального канала KEF R600c и R200c
Старшая АС центрального канала R600c получила больший по объему корпус по сравнению со своей младшей сестрой R200c, обладает парой более крупных басовиков (165 мм против 130 мм) и оснащена двумя фазоинверторными трубами против одной у R200c.

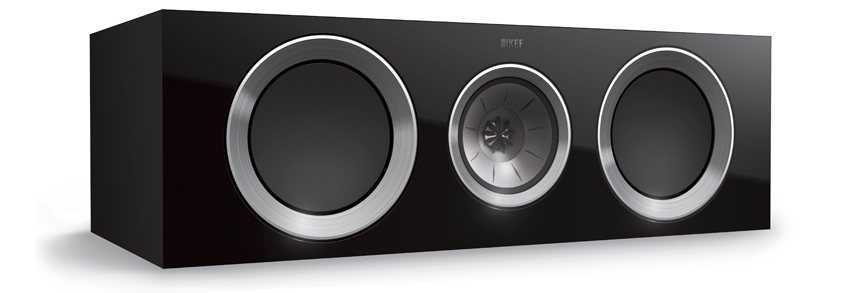

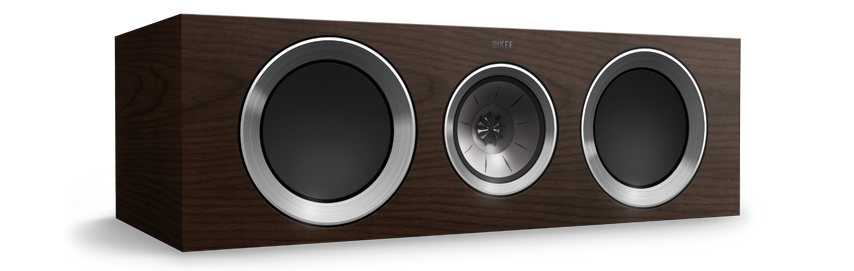

Акустика центрального канала KEF R600c
Высота корпусов обеих моделей сравнительно небольшая, что обеспечивает большую свободу в плане их расположения. Поскольку конфигурация этих громкоговорителей соответствует принципу D’Appolito, то их можно установить вертикально и использовать в качестве спикеров тыльных каналов или как стереопару.
Акустика центрального канала KEF R200c
Обе АС прекрасно передают тонкие нюансы музыки, отличаются превосходной согласованностью частотных полос, не пасуют при передаче эффектов в кино и точно воспроизводят диалоги. Модель R600c звучит более масштабно и имеет более низкий нижний предел АЧХ (до 50 Гц) в силу очевидных причин.
Установка кроссовера
Ниже фото того, что у меня получилось.
фото моего нового кроссовера Radiotehnika S-400m
Немного опишу, если не всё понятно – где и что находится.
НЧ-фильтр
Большая «черная» катушка, в низу картинки, имеет большую индуктивность 2,4 mH, намотана на металлическом сердечнике. Там же, рядом, два параллельно подключенных электролита – 47 и 12 мкф, и последовательно с ними, гасящее сопротивление в 1 ом. Это НЧ фильтр.
СЧ-фильтр
Он имеет два дросселя. Одна катушка намотана на металопластиковую трубу и потом аккуратно снята и зафиксирована хомутами. Она имеет индуктивность 0,65 mH (зеленая изолента). Другая катушка, на пластиковом каркасе, настроена на 4 mH.
ВЧ-фильтр
ВЧ звено с дросселем большого диаметра. Он рассчитан на 0,3 mH. Там же набор конденсаторов. На картинке слева внизу.
Далее, фото установленного кроссовера в правой колонке.
Справа виден один валик, который “спрятался” за панелью с регуляторами уровня ВЧ и СЧ. Сверху видно “тубу” под СЧ динамик. Внизу – распорка и кусочек синтипона. Внешний вид самого кроссовера – меня устраивает, хотя, повторюсь ещё раз, монтаж можно было сделать и по красивее.
Напольные акустические системы KEF R500, R700 и R900
Дизайн напольников хорошо сбалансирован: здесь нет вычурности Lifestyle, но и далеко от скучноватого минимализма. Строгая простота диффузоров НЧ-драйверов отлично сочетается с алюминиевыми окантовками и дизайном Uni-Q.

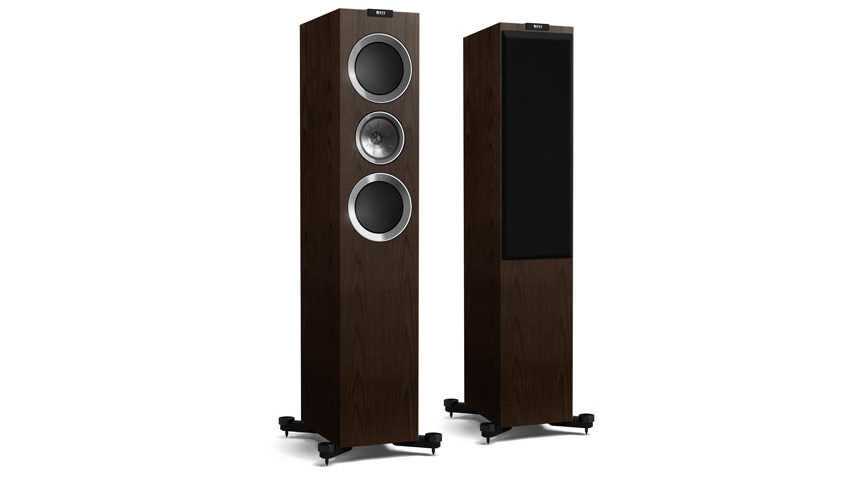

Напольные колонки KEF R900
Все АС имеют трехполосную конструкцию и расположение излучателей по принципу D’Appolito: над и под СЧ/ВЧ-излучателем Uni-Q (25 мм твитер + 125 мм СЧ-драйвер) находятся басовые вуферы. Такая конфигурация помогает лучше сбалансировать общую звуковую картину и правильно расставить образы в пространстве. К донной части корпуса крепятся четыре литые алюминиевые «лапы» с регулируемыми шипами.

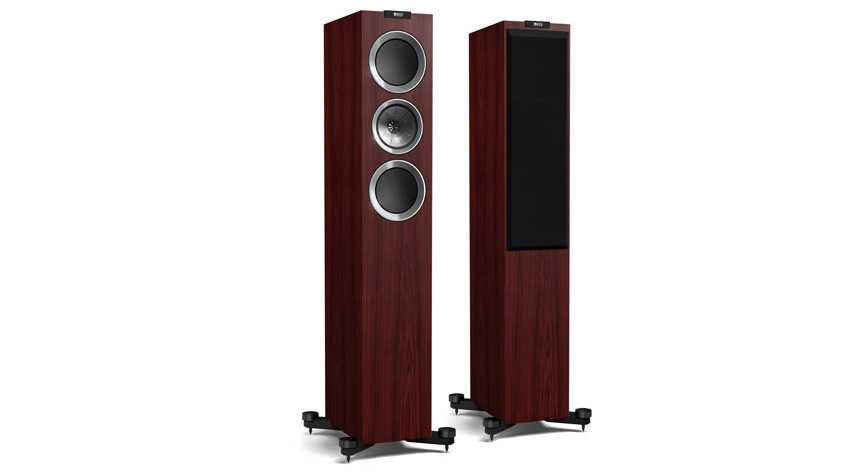

Напольные колонки KEF R700
Флагман R900 оснащен парой 200 мм вуферов, драйвером Uni-Q и четырьмя портами фазоинвертора, а его корпус выполнен из плит MDF толщиной в 2 сантиметра. Модель отличается протяженным частотным диапазоном (35 Гц – 45 кГц), адекватной чувствительностью в 90 дБ и имеет частоты разделения полос на отметках в 400 Гц и 2,9 кГц. Высота R900 превышает 1 м, а весит такая башня почти 30 кг. Остальные напольники серии имеют по два отверстия фазоинвертора на тыльной панели и отличаются меньшими по диаметру вуферами (2 х 165 мм у R700 и 2 х 130 мм у R500), а также более скромными габаритами, весом и кроссовером с нижней частотой раздела в 500 Гц.
Напольные колонки KEF R500
Маркус Зауэр (онлайн-журнал Fairaudio) делится своими впечатлениями от прослушивания R900: «Когда оркестр перешел в тутти, KEF так плотно заполнил пространство моей комнаты музыкой, что, несмотря на площадь в 42 кв. м и высоту потолка в 3,6 м, у меня даже и в мыслях не было подключить сабвуфер или добавить бас».

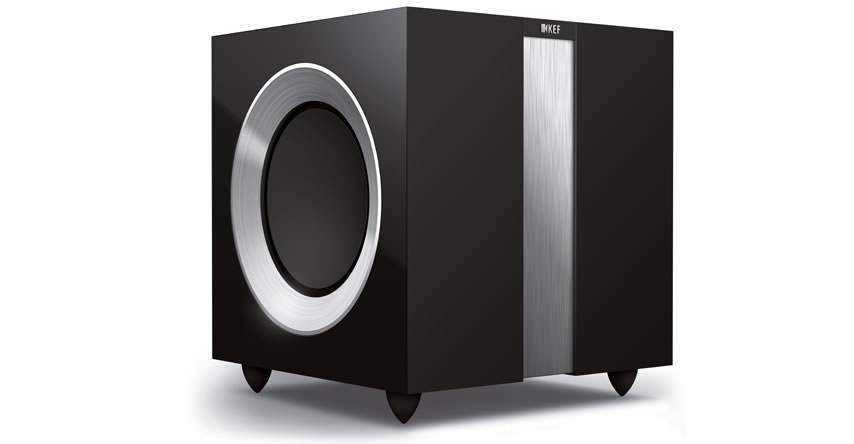

Сабвуфер KEF R400b
В закрытый корпус-кубик сабвуфера KEF R400b встроены два 225 мм вуфера, а их противоположная направленность гасит резонансы за счет взаимной компенсации (противоположно направленные реактивные силы обнуляются). Корпус имеет объем в 22 литра и отличается превосходным демпфированием. Вуферы раскачиваются двумя усилителями класса D (2 х 250 Вт) и позволяют опустить нижний предел частотного диапазона до 26 Гц.
Сабвуфер KEF R400b
Сабвуфер оснащен блоком высокоуровневых клемм (4 шт.) и низкоуровневым линейным входом RCA, один из разъемов которого может использоваться для канала НЧ-эффектов. Имеется возможность настройки уровня громкости, выбора частоты среза (плавная регулировка от 40 до 140 Гц, фильтр 4-го порядка), усиления баса (три положения: 0, + 6 дБ, + 12 дБ) и переключения фазы. Весит R400b почти 22 кг.

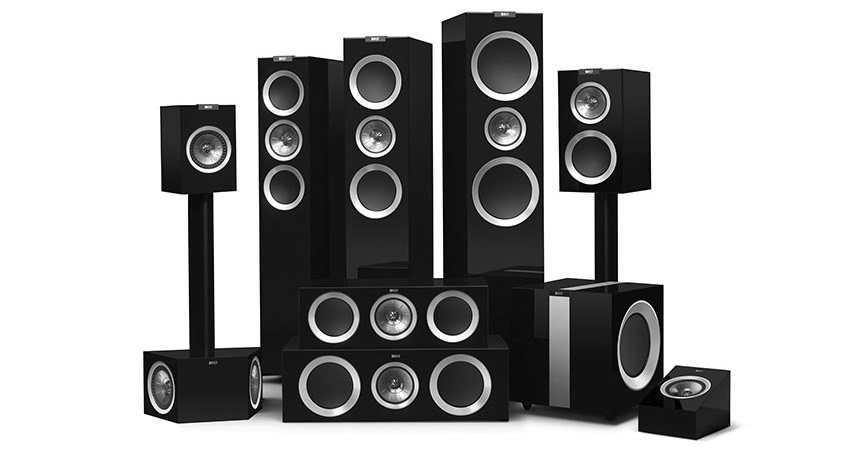

Линейка акустики KEF R Series в черной отделке
«Скорость и музыкальность сабвуфера KEF R400b прекрасно дополнят звучание системы с высококачественными спикерами, а его современный внешний вид и компактные размеры отлично впишутся в модно оформленный интерьер… Если вы намерены приобрести R-серию или другую систему с высококлассными АС, не спешите отказываться от R400b в пользу модели производителя, специализирующегося на выпуске сабов
Компания KEF выпустила сабвуфер, который действительно заслуживает того, чтобы на него обратили внимание», — слова из рецензии Роджера Канно (онлайн-издание SoundStage)
Особенности сборки
Процедура сборки в Mid-Tower корпусе Corsair iCUE 4000X RGB вполне типичная и не потребует много усилий. Саму процедуру можно начать с установки блока питания и прокладки кабелей.

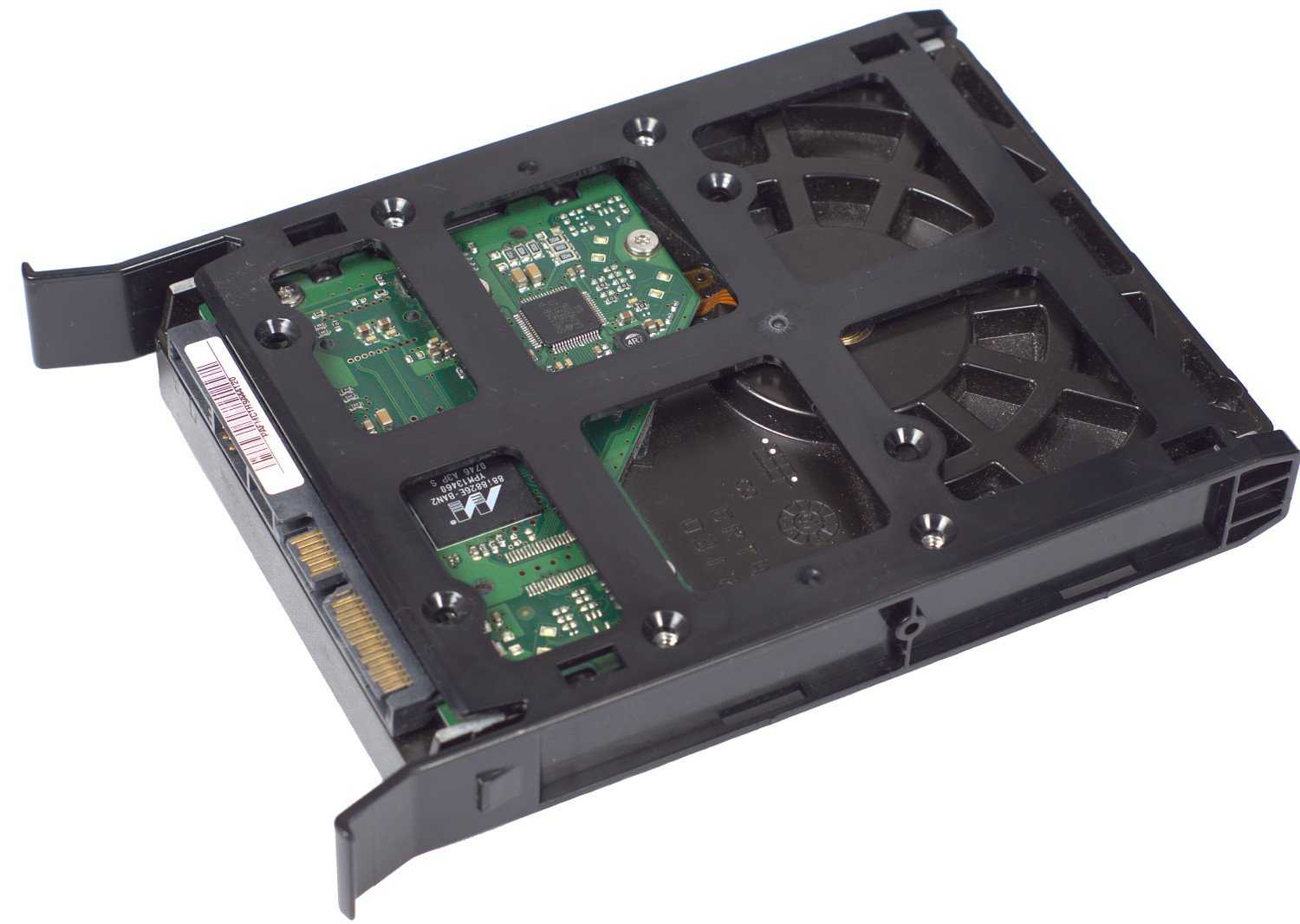

Дальше лучше всего установить накопители в нижнюю корзину. Примечательно, но 3.5″ накопитель устанавливается безвинтовым способом. В штатной конфигурации корпуса ее частично будет обдувать самый нижний 120 мм вентилятор, установленный спереди, и это хорошо.

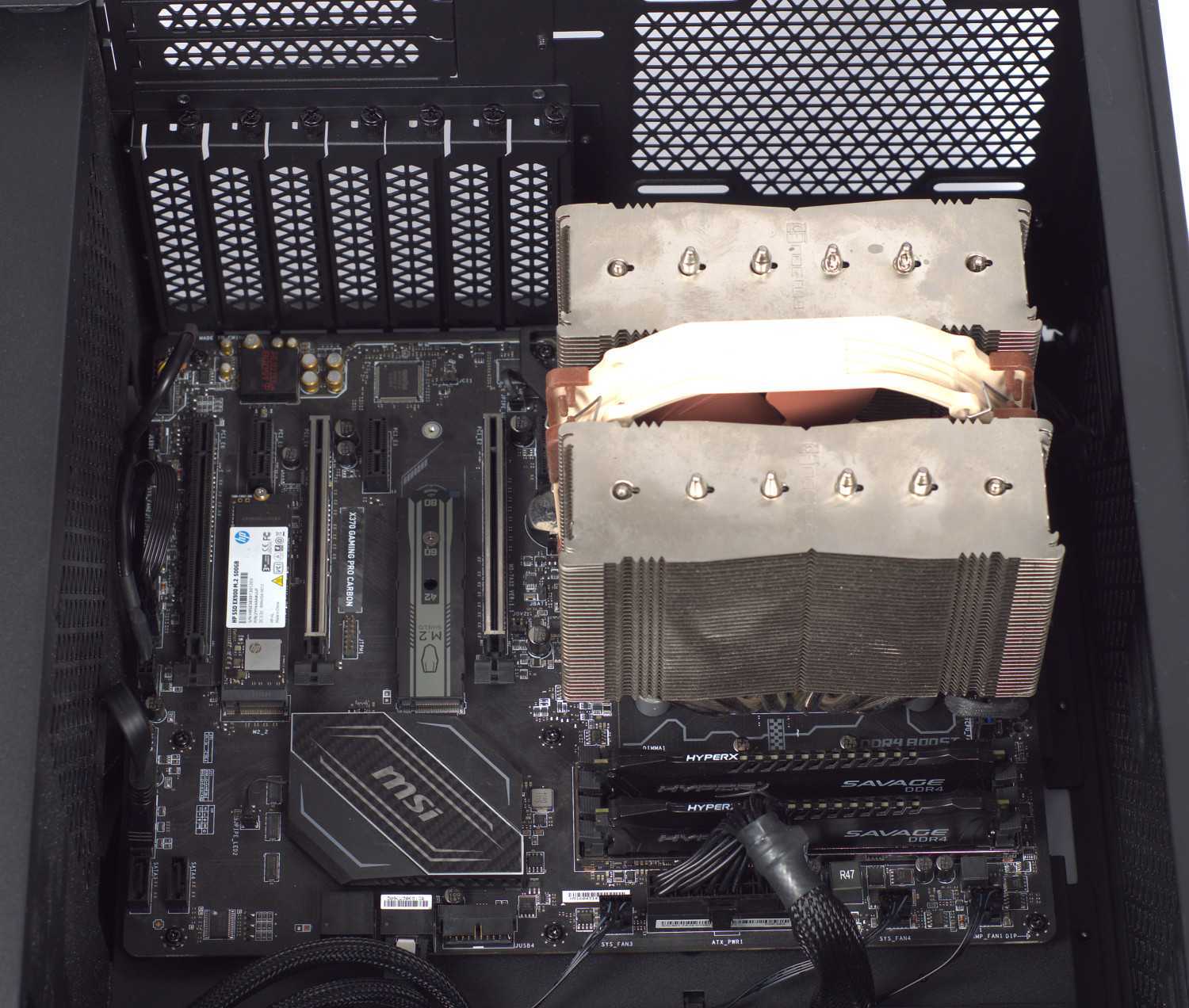

Следующий этап – материнская плата с системой охлаждения. В очередной раз отметим небольшое расстояние от верхнего края материнской платы до стенки, что потенциально может сделать невозможным установку 280 мм радиатора из-за высоких модулей памяти или высоких элементов материнской платы (радиатор системы питания).

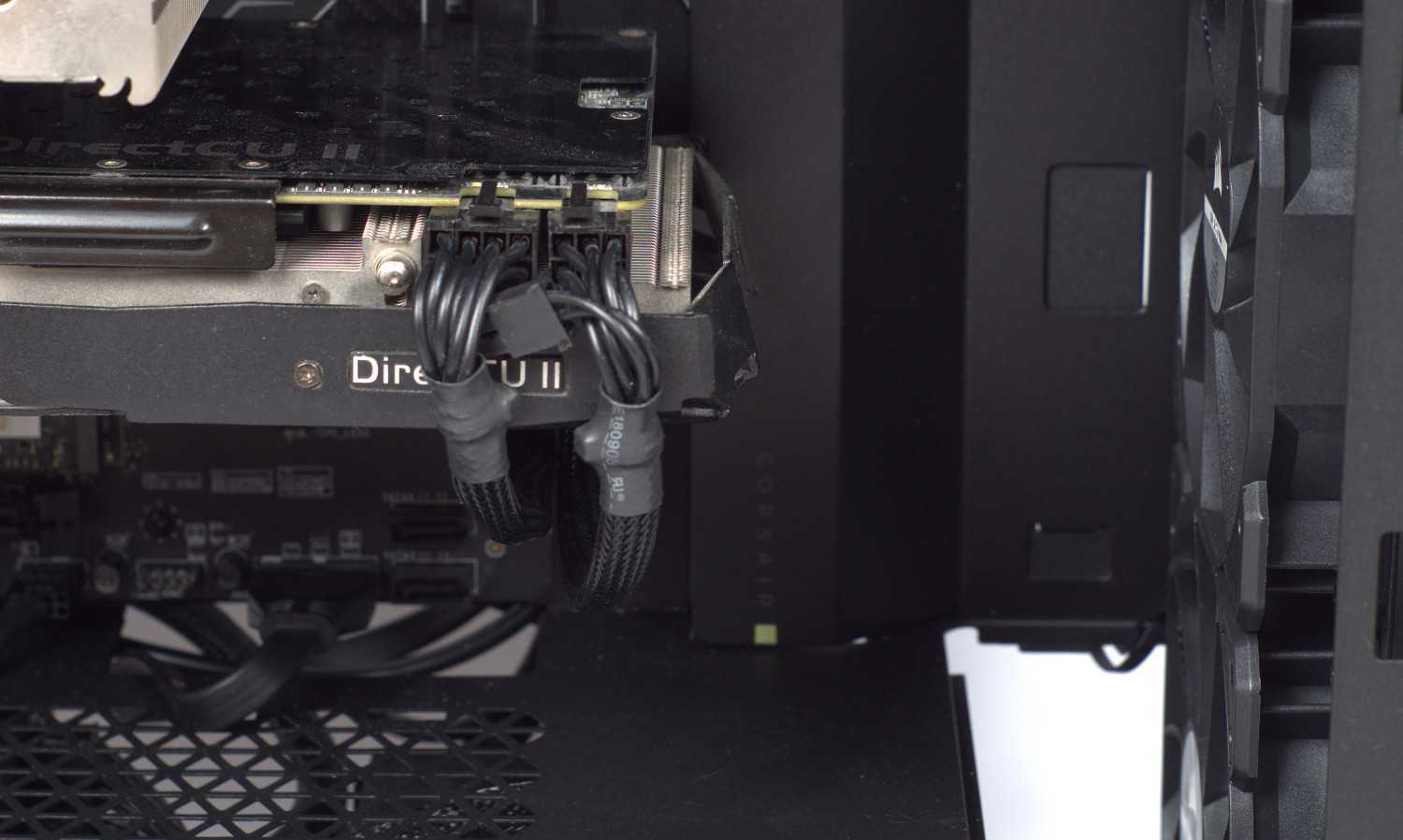

Последнее действие по установке – фиксация видеокарты, которая может быть длиной до 360 мм.

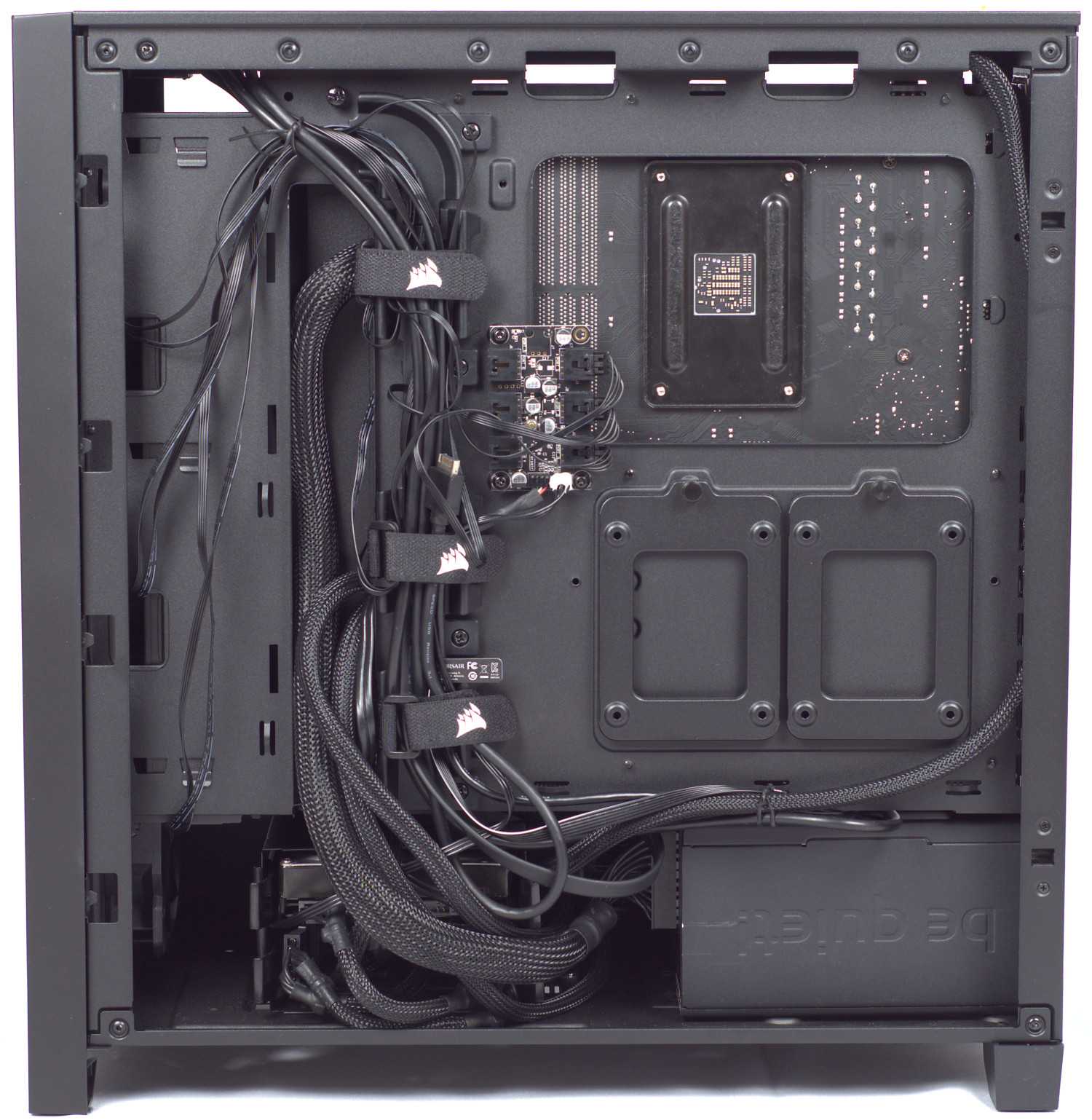

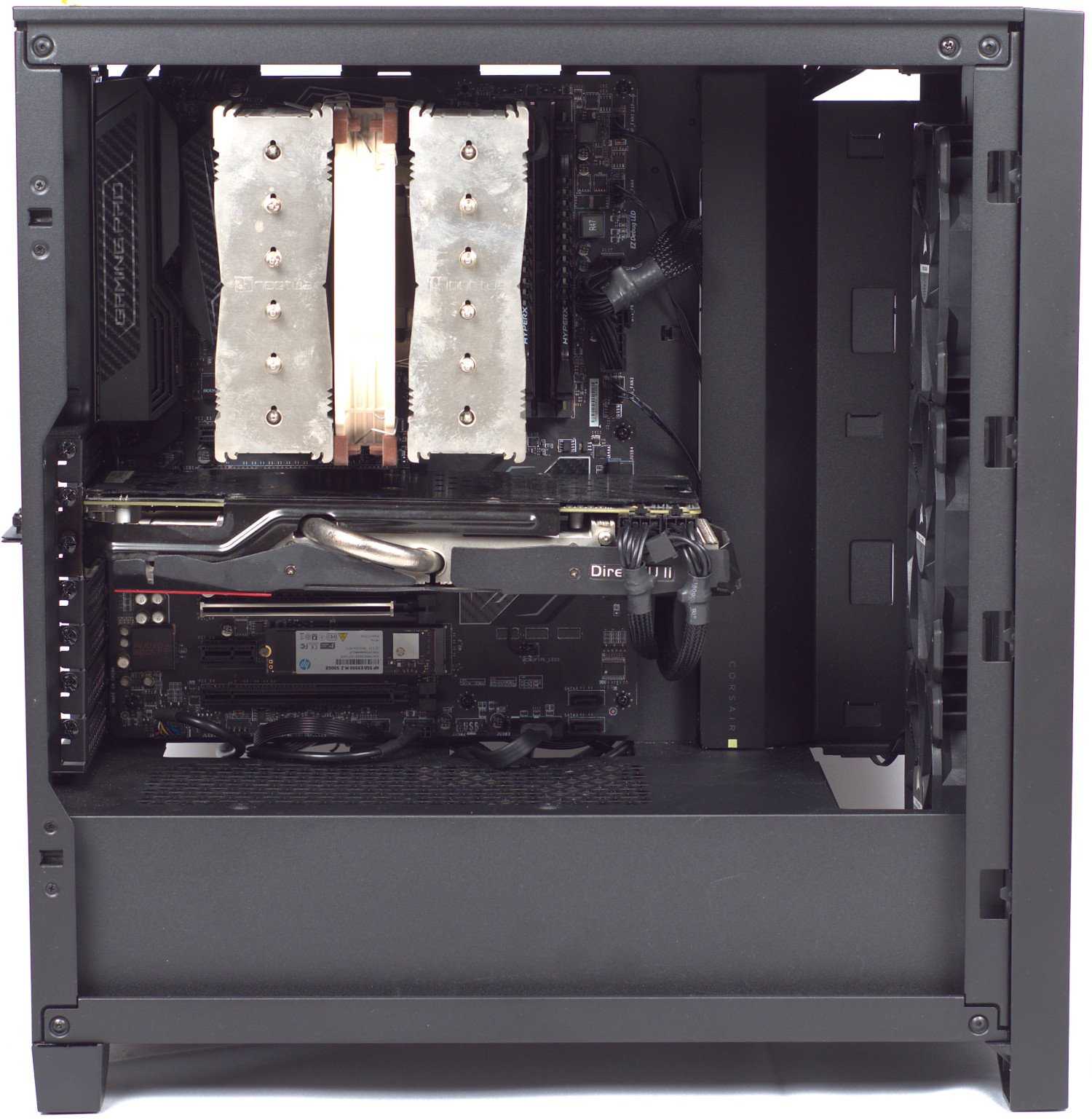

Финальный результат. Стоит отметить отличный кабель-менеджмент корпуса Corsair iCUE 4000X RGB. Проблем с выводом кабелей и фиксацией не возникло.
Новые кроссоверы для Radiotehnika S-400M
После замеров сопротивлений динамиков, я рассчитал свои параметры срезов. Схему соответственно переделал полностью. В место переменного сопротивления в регулировке уровня ВЧ и СЧ поставил маленькие галетные переключатели на четыре положения, подобрал мощные резисторы постоянного сопротивления.
Регулировка стала ступенчатая, можно сказать – “грубая”. Некоторым это может и не понравится, но на звук это изменение вообще никак не отразится. Четыре ступеньки – с головой хватает, что бы настроить нужное усиление, а точнее уменьшение, на этих частотах. Меня очень устраивает, так как я слушаю музыку выставляя настройки тембра усилителя – в “Ноль”.

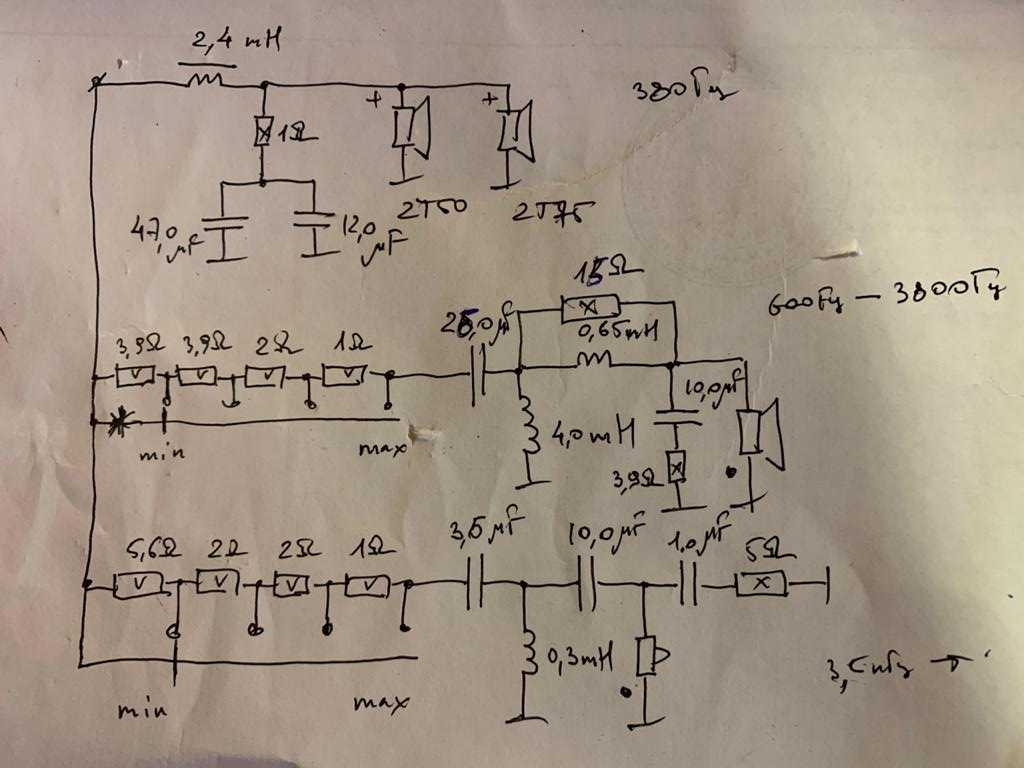

Ниже моя схема “нового кроссовера” для моих S-400M.
Схема моего нового кроссовера для Radiotehnika S-400m
Низкочастотный фильтр настроен на 380 герц. Рассчитан по программе, но я сделал срез не на 3дб, а примерно на 1,5 дб, что бы срез был не такой «крутой». Получилось так, что он дотягивается почти до 700 герц.
Среднечастотное звено отрезал от 600 герц до 3800 герц.
От 4 кГц играют высокочастотные пищалки. Заводской фильтр – второго порядка, я сделал – третьего порядка. И поставил демпфер, что бы на самых высоких (20 000 Гц) не было «всплеска». Почему так? Потому что по паспорту, у этой пищалки, на 20кГц – «горб». Можно сказать, как «цепочка Цобеля» ставится на низкочастотном фильтре, так и здесь. По подсчетам, пик «горба» ожидался в районе 30кГц, и он немного должен «приглушать» его. По большому счету – эту частоту не слышно, но как один «гуру» рекомендовал – ставить! Так я и сделал, думаю, что хуже не будет.
Упаковка и комплектация
Mid-Tower корпус Corsair iCUE 4000X RGB поставляется в типовой картонной коробке, на которой представлен внешний вид корпуса, в том числе и в «разборе», указаны его технические характеристики, краткое многоязычное описание. На одном из торцов присутствует наклейка, которая указывает на конкретную модификацию. Если говорить об удобстве транспортировки, то с боков корпуса имеются выемки-ручки и это хорошо.
Комплект аксессуаров, поставляемый с корпусом неплохой. В него входят наборы винтов, инструкция, одноразовые стяжки и три стяжки на липучках. Чего нет относительно «дорогих» корпусов, так это тряпочки для протирки стекла.
Программное обеспечение

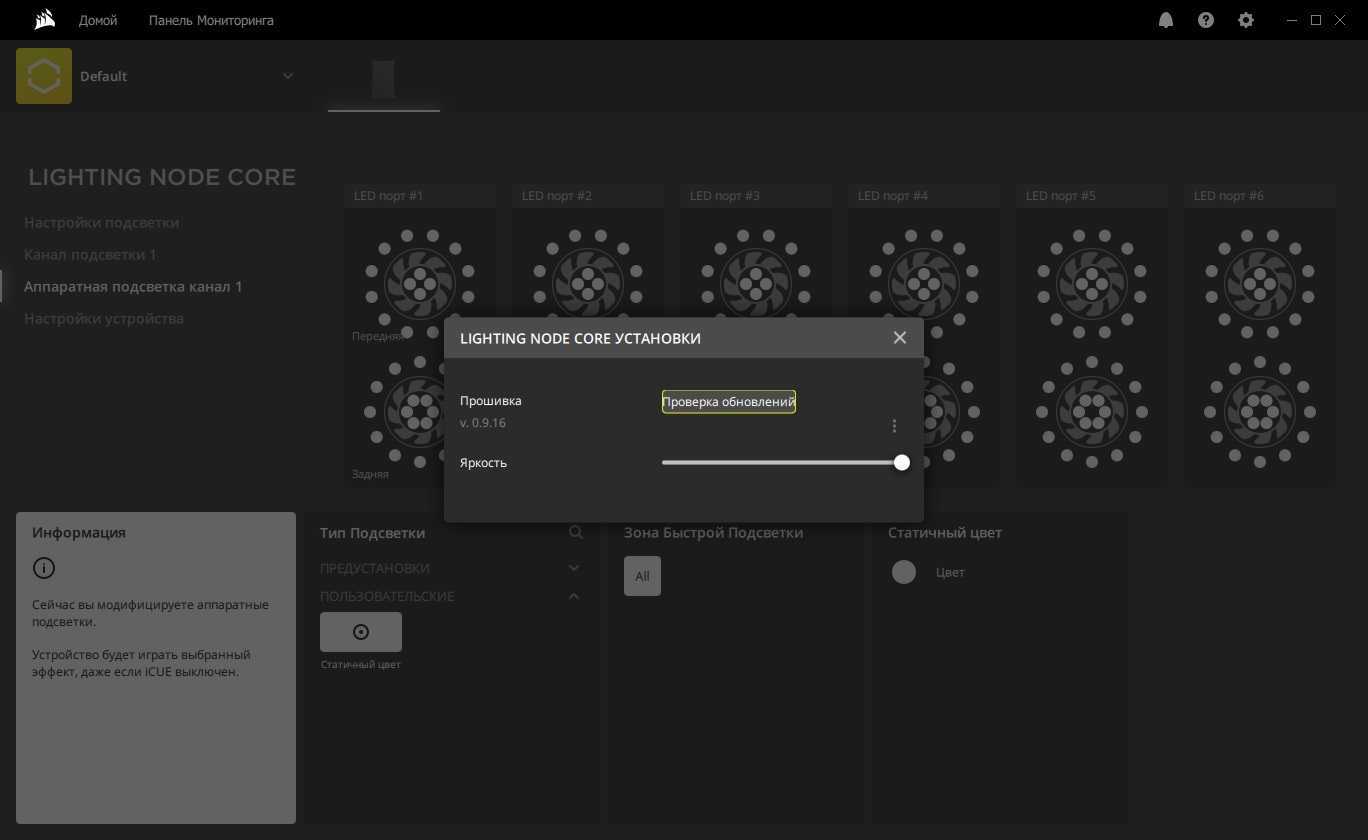

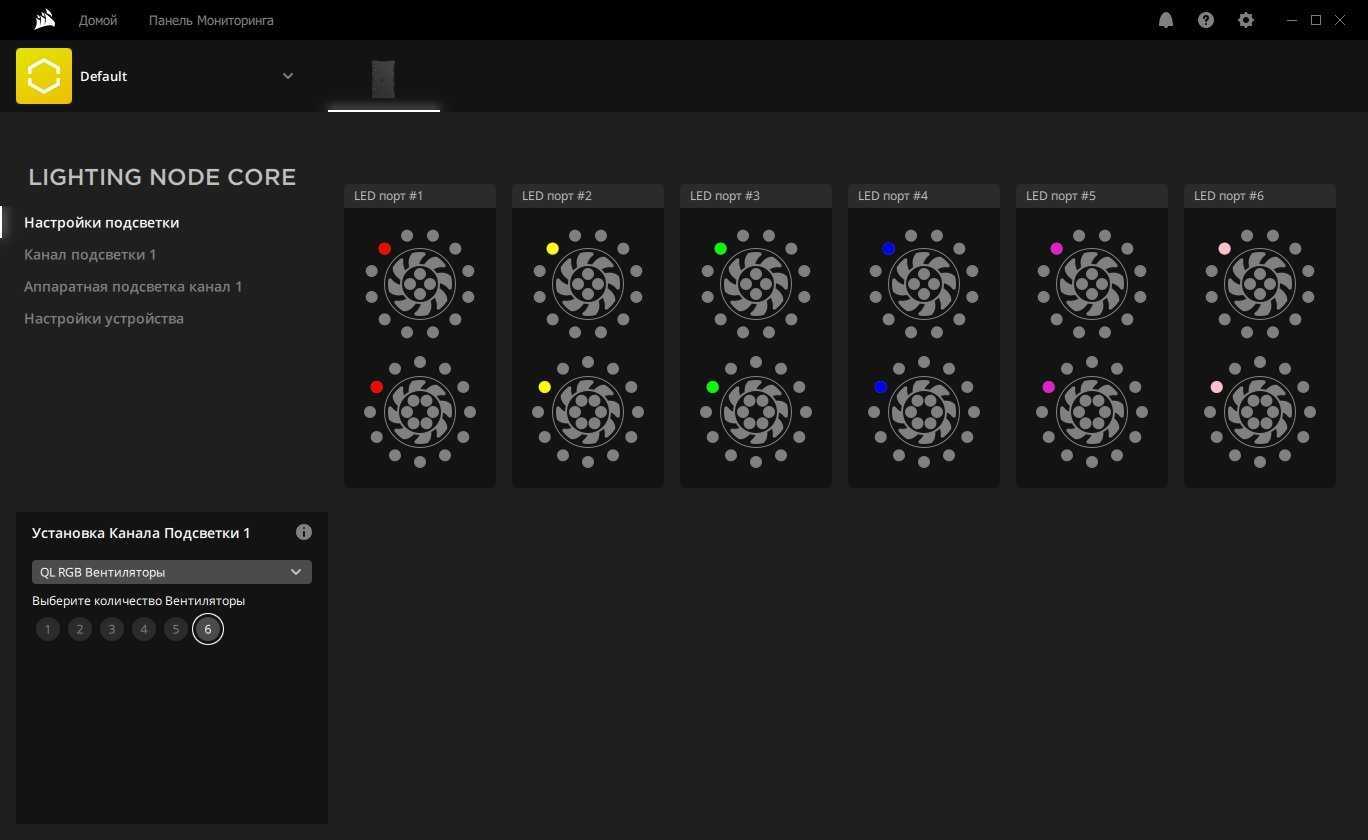

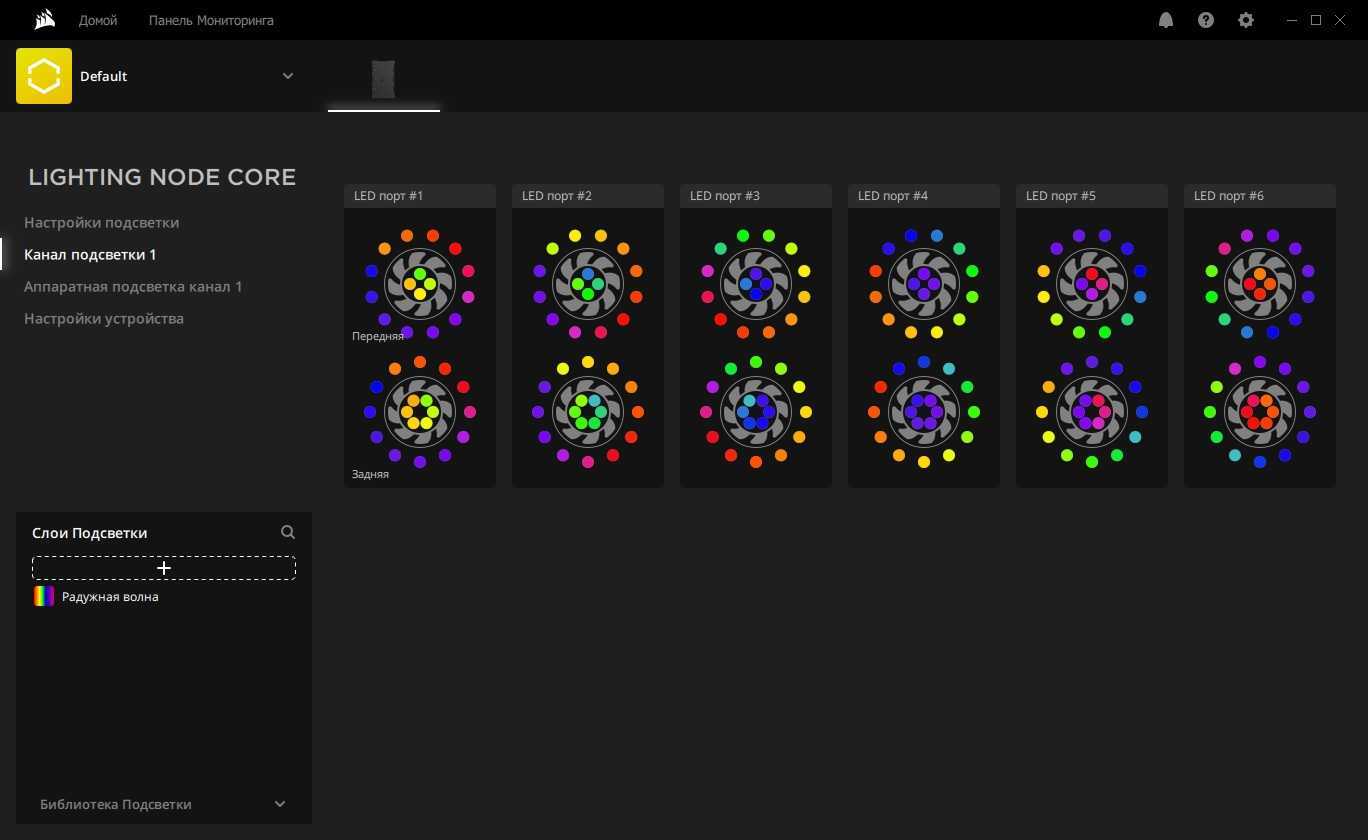

В Mid-Tower корпусе Corsair iCUE 4000X RGB установлен контроллер iCUE Lighting Node CORE, поэтому управление подсветкой производится через фирменную утилиту Corsair iCUE.
Так как контроллер не предполагает управление оборотами вентиляторов, то доступный набор действий сравнительно небольшой: «Настройка подсветки», где указываем тип и количество вентиляторов на канале 1, выбор эффектов с помощью вкладки «Канал подсветки 1»,…

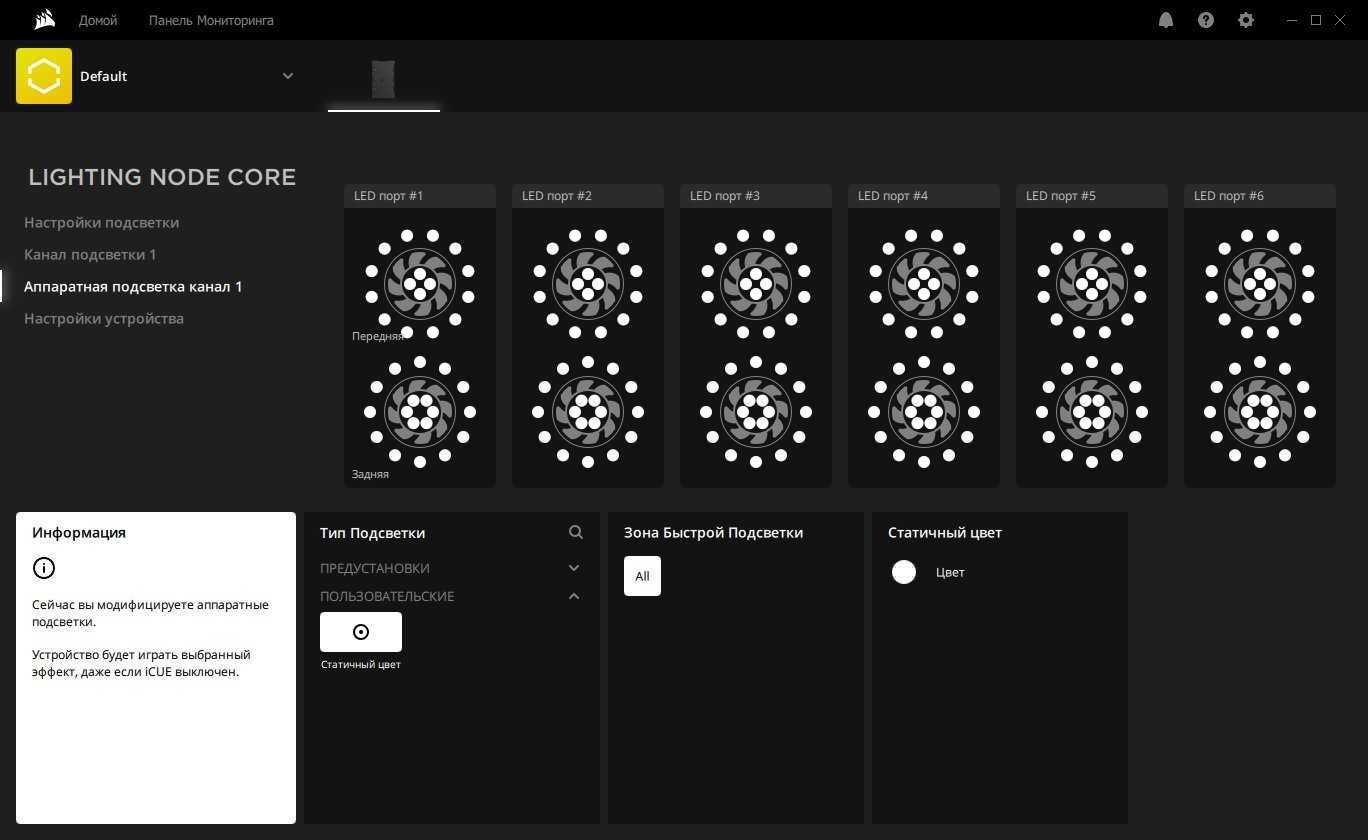

…имеется возможность задать аппаратный эффект подсветки, которая будет работать без использования утилиты Corsair iCUE, и отдельно расположена вкладка «Настройка устройства», где можно проверить обновление прошивки и задать яркость подсветки.
Алек Чанин: «Мы хотим делать нейтрально звучащий продукт»
Отрывки из интервью с президентом американского отделения KEF America Алеком Чанином (Alec Chanin) для издания The Absolute Sound, интервьюер: Алан Таффель (Alan Taffel), 2011 год, 50-летний юбилей KEF.
— Какие, по вашему мнению, основные моменты можно выделить в долгой истории компании KEF?
— Я думаю, что на раннем этапе это было использование компьютеров при конструировании акустических систем. Это было что-то новое. Тогда никто так не делал.
— Как вы их использовали?
— Для разработки драйверов и для точных специальных измерений их характеристик. Далее мы начали применять их для сравнительных замеров, что привело к идеальному согласованию динамиков и пар акустических систем. Еще одним важным моментом стали наши исследования в области различных типов материалов, которые используются в драйверах. Я бы еще добавил то, что наш Uni-Q был и остается одним из наиболее значимых проектов.
Алек Чанин (Alec Chanin), президент американского отделения KEF
— Вы имеете в виду драйвер с концентрическими СЧ-динамиком и твитером?
— Да, мы постоянно совершенствовали этот драйвер на протяжении трех десятилетий и сейчас вы можете видеть его последнее воплощение в модели Blade. Это весьма впечатляющий динамик.
— Компания KEF сама производит все свои динамики, не так ли?
— Да. Но просто сделать это и добиться действительно хороших результатов — это две разные вещи. Кто угодно может приобрести драйверы у одного из многочисленных производителей и просто вставить их в ящик, рассчитав все с помощью компьютерной программы и выполнив 90% задач, касающихся построения АС. Но в действительности вам нужен полный контроль, чтобы добиться успеха в реализации целого комплекса характеристик и создать то, что будет звучать сбалансированно и целостно.
— Существует ли какой-то особенный звук, к которому вы стремитесь? Есть ли тот специфический саунд KEF, который влияет на выбор дальнейшего развития?
— Баланс. Мы хотим делать нейтрально звучащий продукт. Акустические системы не должны обладать каким-то особенным характером звучания.

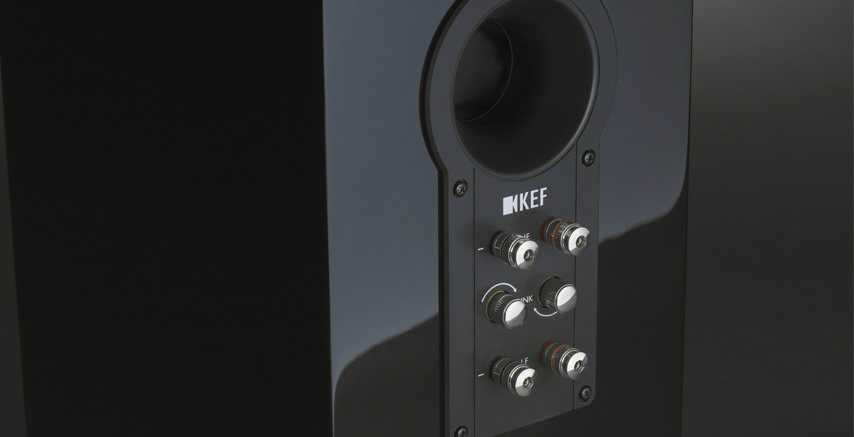

Коммутационная панель колонок KEF R Series
— Мое личное знакомство с KEF началось в 1970-х с приобретения пары спикеров Reference 103, которыми я до сих пор владею. В ту пору KEF был «на коне», но мне кажется, что в определенный момент компания ушла в тень.
— Верно. Это было в 90-х, когда KEF попала в затруднительное финансовое положение в Великобритании. Компания GP Acoustics выкупила нас и нашу родственную компанию Celestion, ориентированную на про-аудио. Для того чтобы провести реструктуризацию, GP потребовалось несколько лет, и в течение всего этого периода мы вели себя слишком тихо.
Я считаю, что с тех пор мы сделали много хорошего в плане внедрения некоторых из наших технологических наработок. Тогда было много достижений в области новых материалов и драйверов, но это не так интересно по сравнению с тем, когда вы делаете что-то совершенно новое.

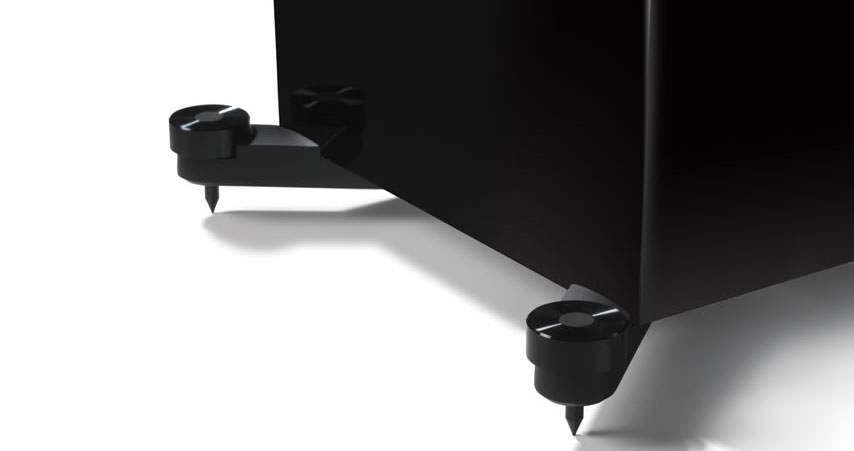

Шипы в комплеке напольных колонок KEF R Series
Однако, начиная с 2000-х, мы действительно продвинулись вперед с такой продукцией, как наши сателлиты «Eggs». Это были знаковые, высокопроизводительные и привлекательные спикеры для ДК по доступной цене, использующие материалы, которые никто никогда ранее не применял. Это помогло нам сместить акценты и не зацикливаться на производстве продуктов для узкого круга потребителей. Совершенно неожиданно мы представили продукт с множеством новых технологий, который мог позволить себе каждый, кто был в нем заинтересован.
— Что еще мы можем ожидать от KEF в будущем?
— Все больше инноваций будет внедрено в технологию по производству динамиков, в конструкцию нашей продукции и в промышленный дизайн. Также появятся некоторые новые категории продуктов. Мы чувствуем свою ответственность за то, чтобы найти способ заинтересовать молодых потребителей качественным аудио. У нас есть уникальная возможность объединить технологии и дизайн, что необходимо для привлечения нового поколения покупателей. Это будет нашей главной задачей. Мы хотим быть востребованными следующие 50 лет.
Схема кроссовера Radiotehnika S-400M
Фильтры S400M построены по классической параллельной схеме, ещё их называют «лестничными». Ниже приводится схема, которую я срисовал с моих заводских кроссоверов. Я не художник, приношу свои извинения, но вроде всё понятно.
картинка заводского кроссовера с моих колонок Radiotehnika-s400m
С помощью программы посмотрел, что они заложили в этот фильтр. Какие срезы рассчитывали, на каких частотах. По паспорту указано, что стоят фильтры со срезами – 400, 700 и 3500 герц. Но на самом деле эти частоты не соответствовали заявленным. Вероятно, что комплектующие ставили близкие по параметрам, а не те, что нужны были по рассчетам.
В соответствии с заводской схемой и имеющимися в схеме комплектующими, по их расчетам, получалось, что нижний порог 384 герц, середина от 800 до 2000 герц, а высокочастотник от 3000 герц должен был играть. А он вообще не играл – отдельная тема.
Как потом оказалось – проблема в этой акустике была именно в пищалках. А я считал, что нет «высоких» из-за кроссовера. На самом деле, всё было гораздо проще. В купленных мной колонках были сгоревшие пищалки. Они не совсем сгорели, а подгорели. Продавец скрыл это и прикинулся “непонимающим”.
Они подавали признаки жизни только на большой громкости. Пришлось их заменить на китайские, которые “случайно” были в моих запасниках, лежали для другого проекта-эксперимента.
По параметрам они подходили как нельзя – отлично! И по размерам – почти как родные, без каких либо доработок! И я недолго думая – заменил подпаленные на имеющиеся “безымянные”. На фото видно, что они чуть-чуть меньше диаметром, остался зазор в 1-2 мм, но это практически не заметно.
Краткое описание кроссовера
В фильтре низкой частоты стояли два конденсатора по 33 мкф на 63 вольта, в параллели. Катушка намотана на каркасе без сердечника – 2,6 mH (мили генри).
Фильтр средних частот включал в себя катушки – 2,8 mH и 0,55 mH и конденсатор на 18 мкф. В параллели с СЧ динамиком стояла цепочка из конденсатора 8,2 мкф и резистора – 3,3 Ом.
Высокочастотная часть фильтра состоит из двух параллельно соединенных конденсаторов – 2,0 мкф и 0,47 мкф и одной катушки, которая намотана тонким проводом, и имеет – 0,3 mH. Она стоит параллельно ВЧ динамику.
И чуть не забыл! Два переменных резистора в ВЧ и ВЧ фильтрах понижают уровень этих каналов на несколько децибел.
Обращаю внимание на фазировку подключения динамиков! В интернете нашел ещё пару схем, срисованных с кроссоверов S400m, но там указана иная фазировка и другие параметры всех комплектующих фильтров. Смотри ниже
схема заводского кроссовера Radiotechnica S-400m, 2-я версия
схема заводского кроссовера Radiotechnica S400m, 3-я версия
Какая из них самая правильная – скажите! Вероятно, эти последние две схемы срисованы не внимательно, но свою схему я перепроверял несколько раз, что бы быть уверенным, что я всё верно срисовал.
А возможно, что все схемы правильно срисованы, но отличаются из-за того, что инженеры на заводе постоянно экспериментировали и получались разные схемы.
А ещё, я уже высказывал вариант – отсутствие нужных конденсаторов и катушек на складе, при сборке новой партии акустики. Этот момент требовал постоянной коррекции схемы и комплектующих.
Внешний вид
Интересен Mid-Tower корпус Corsair iCUE 4000X RGB своим строгим внешним видом, а в сочетании с двумя панелями из закаленного стекла смотрится стильно и современно. В плане размеров корпус не такой крупный, но и к «малышам» Mid-Tower формата его нельзя отнести. Его габариты составляют 466 (высота) х 230 (ширина) х 453 (глубина) мм, а вес — около 8 кг.

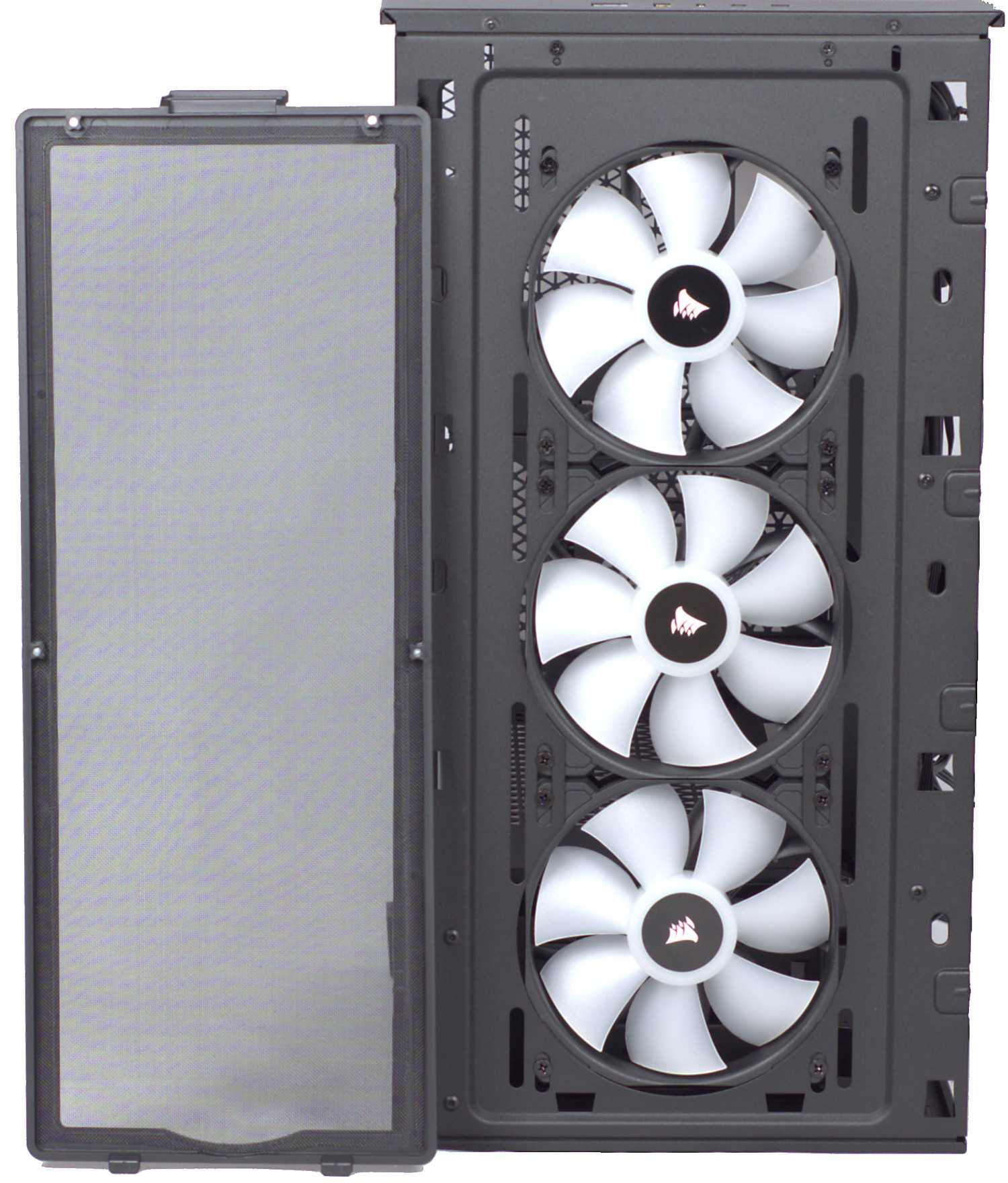

Передняя панель имеет закаленное стекло с темной тонировкой, через которое прекрасно видны три предустановленных 120 мм вентилятора Corsair с RGB-подсветкой. Приток воздуха спереди будет обеспечиваться через зазоры по бокам между стеклом и пластиком. Компоновка задней стенки современная – помимо семи горизонтальных отсеков под платы расширения имеются еще два вертикальных.
Боковины корпуса монолитные, без перфорации и отличаются типом материала: правая из стали, а левая из закаленного стекла с темной тонировкой.

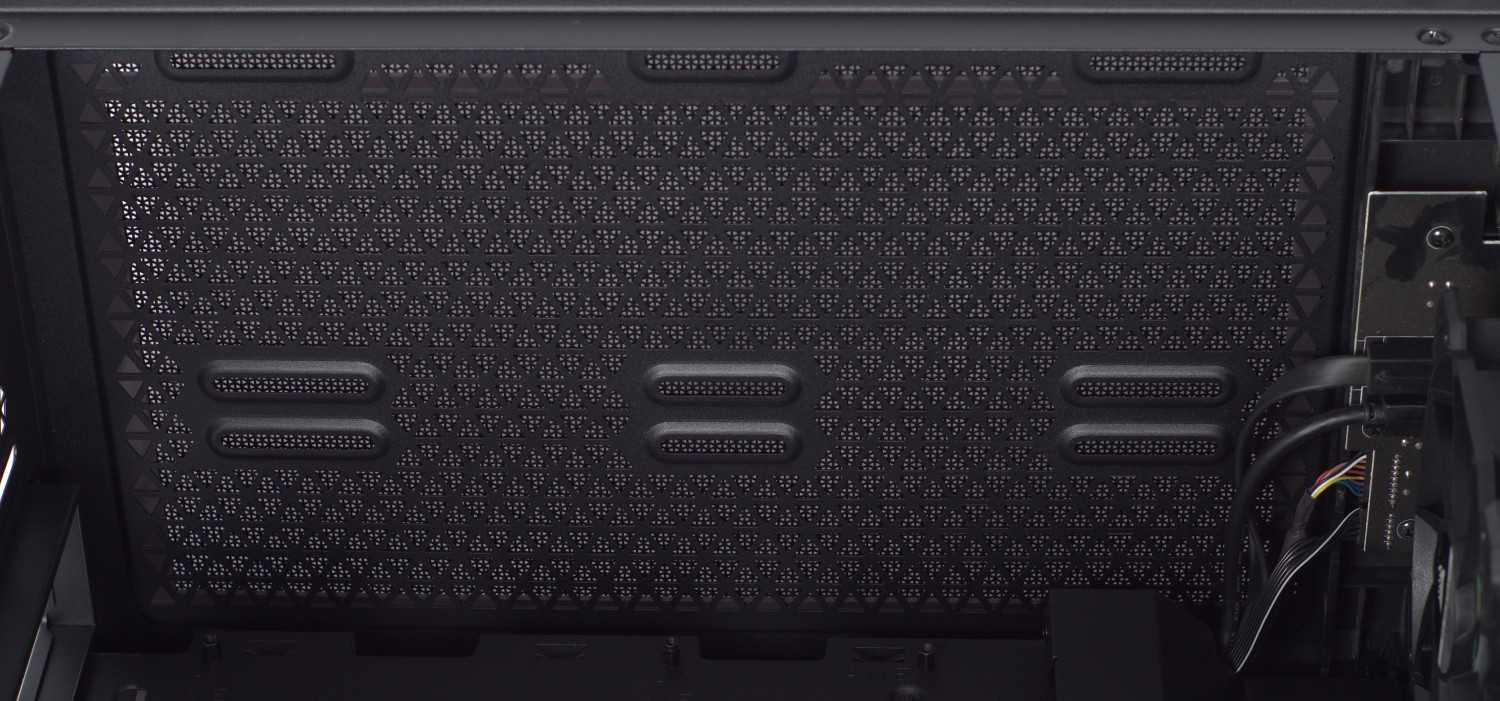

Зато в верхней части, наоборот, сделана большая зона перфорации и скрыта она легкосъемным противопылевым фильтром на магнитах.
Структура перфорации – треугольники и заметны посадочные места под два 120/140 мм вентилятора или 240/280 мм радиатор системы жидкостного охлаждения (СЖО).
Набор портов у корпуса современный, но количество портов USB небольшое (всего один USB 3.0 тип А и один порт USB 3.1 тип С). Также имеется один 3.5 мм аудио (наушники/микрофон). По бокам находятся кнопки питания и сброса.

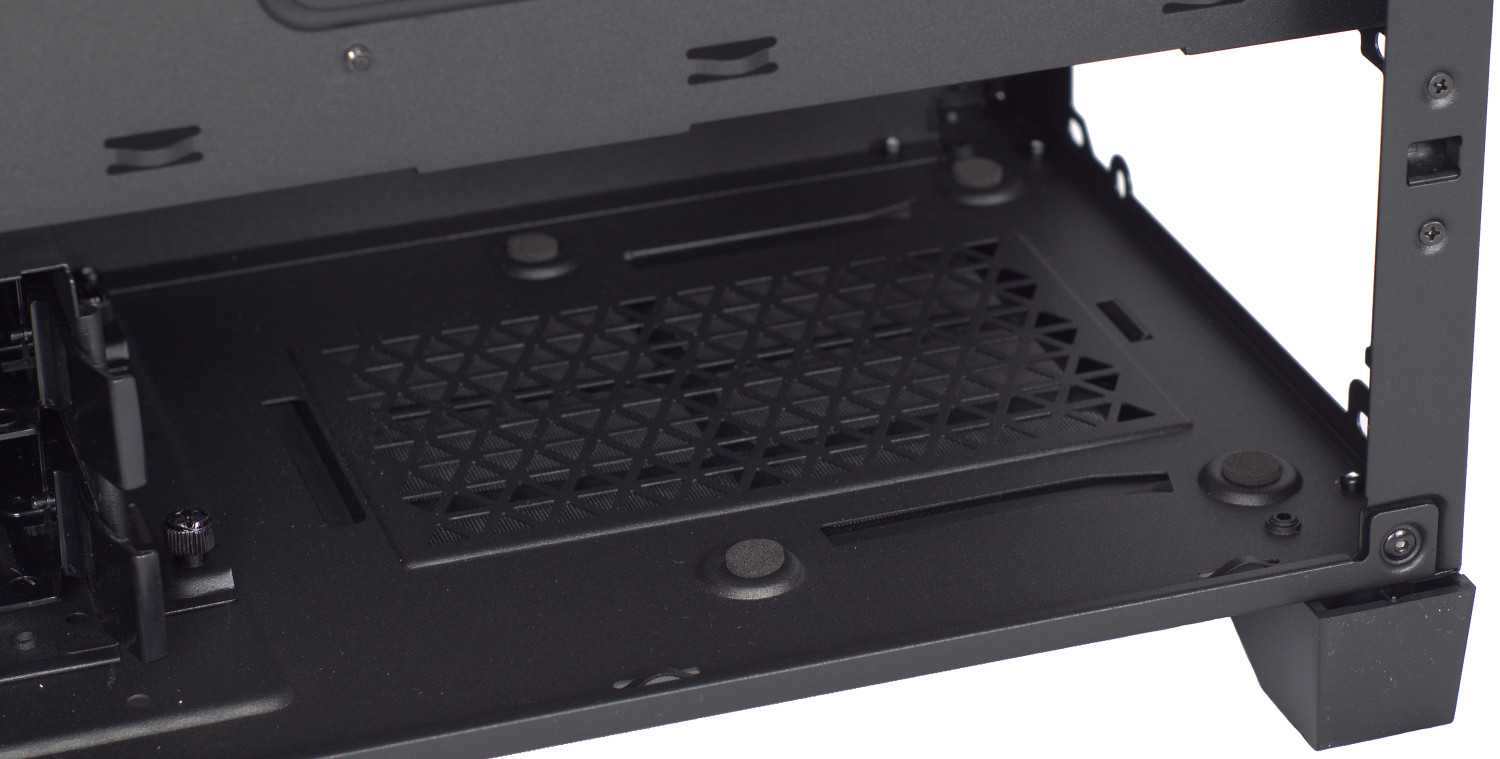

На дне корпуса перфорация предусмотрена только для области размещения блока питания, скрытая легкосъемным противопылевым фильтром. По компоновке видно, что корзину для накопителей можно смещать вправо/влево, чтобы можно было разместить длинный блок питания. Стоит отметить большую высоту ножек (30 мм), поэтому фильтр забиваться пылью будет не так часто.
Кроссоверы Radiotehnika S-400M
Разобрали колонки во второй части, посмотрели – из чего они сделаны и как устроены. Интересно было увидеть кроссовер – о нем и пойдет речь дальше.
Ниже несколько фото кроссоверов, которые удалось найти в интернете и мой вариант заводского кроссовера. Как оказалось, от партии к партии вносились “изменения”. Видимо что то с поставками конденсаторов было не совсем гладко. Иначе как объяснить, что они на всех фото – от разных производителей.
Фильтры построены по классической параллельной схеме, ещё их называют «лестничными», об этом чуть ниже.
фото из интернета. Первая версия компонентов заводского кроссовера Radiotehnika s-400m
Как видно, конденсаторов нужной емкости не удавалось найти и “лепили” то что нашлось. Даже похоже на конденсаторы советских времен. А может это они и есть?
фото из интернета. Вторая версия компонентов заводского кроссовера Radiotehnika s-400m
Тут та же история – разнобой. Ну и сам монтаж – не отличается дизайном от тех, советских колонок s-90.
фото моего кроссовера. Третья версия компонентов заводского кроссовера Radiotehnika S-400M
В этом кроссовере, что достался мне, тоже разнобой с конденсаторами. И всё тот-же монтаж на пластинах из советского гетинакса. Хотя в то время другие производители использовали ещё и фанеру, а почему бы и нет.
Современная Radiotehnika S-400M – не далеко ушла в перед по дизайну своих кроссоверов, в отличии от товарищей из поднебесной. У китайцев сейчас практически все кроссоверы собираются на фольгированном текстолите, дорожки и обычная пайка. Всё красиво. Это если учитывать тот момент, что не все производители вообще делают какие-либо кроссоверы по расчетам. Бывает так, что роль кроссовера выполняет полярный конденсатор на ВЧ динамике.
Не будем спорить – качество расчета кроссоверов у китайцев такое же – грустное, как и правильность расположения дросселей фильтров.
Странная ситуация! Почему-то, часто, после доработки только кроссоверов появляется звук, который можно было рассчитать и получить ещё на стадии проектирования АС. Но почему это происходит не на заводах, где сидят профессионалы, с соответствующей аппаратурой и рассчитывают все параметры фильтров такими, какие они должны быть? Вопрос-загадка.
