Жидкий металл для охлаждения ноутбуков

Второстепенные критерии выбора

Уровень шума

Многим пользователям важно не только то, что СО справляется с охлаждением, но и важен ее уровень шума.

В большей степени на уровень шума влияют характеристики используемых вентиляторов. Вот здесь и пригодится запас по эффективности, о котором мы говорили выше. Для наглядности приведем пример: процессор с TDP 90 Вти кулер с TDP 90 Вт, для охлаждения процессора под нагрузкой вентилятор будет работать на 100% оборотов, создавая при этом большой шум. Если же использовать более эффективный кулер на 180-200 TDP, то он будет работать до 50% оборотов, и вы его при этом не услышите.

Что касается регулировки оборотов вентиляторов, то все современные материнские платы умеют управлять этим показателем в зависимости от нагрузки

И не важно, подключается вентилятор 4-пин контактом с PWMили 3-пин контактом с регулировкой за счет изменения напряжения. В последнее время обычно все производители выпускают вентиляторы с PWM.

На уровень шума будет влиять и количество вентиляторов. Во многих моделях башенных кулеров используется два вентилятора. А в СЖО может быть и три, и четыре вентилятора. С одной стороны, чем больше вентиляторов, тем выше уровень шума; но с другой, чем больше вентиляторов, тем эффективней они смогут отводить тепло от радиатора, и тем на меньших оборотах они будут работать.

Размеры вентиляторов также могут повлиять на эффективность и уровень шума. Если говорить проще – чем больше размер вентилятора, тем он эффективней может охлаждать при меньших оборотах. Естественно, поставить вентилятор 140 ммна маленький радиатор не получиться, поэтому его размеры зависят от размеров самого кулера.

Зачастую производители в характеристиках систем охлаждения указывают уровень шума в дБ. Но этому показателю не стоит доверять, лучше посмотреть обзоры на независимых ресурсах, там авторы указывают реальные шумовые характеристики, которые добавляют в плюсы или минусы той или иной модели.

Тепловые трубки

Более пяти трубок – это уже массивный суперкулер, рассчитанный на охлаждение разогнанного процессора. Может быть двухсекционным, с двумя или тремя вентиляторами.

Можно еще обратить внимание и на подошву башенного кулера. Распространены два варианта крепления тепловых трубок: с непосредственным их контактом с теплораспределительной крышкой процессораи трубки, впрессованные в пластину основания, без непосредственного контакта

Здесь более важным будет качество самой поверхности. Она должна быть идеально ровной и отшлифованной. В бюджетных вариантах с прямым контактом трубок этого условия добиться сложнее.

Подсветка

Напрямую на эффективность данный параметр не влияет. Но с эстетической точки зрениядля общего оформления интерьера корпуса данный параметр важен.

Подсветка может быть одноцветной, например, в башенных кулерах. Многоцветная RGB-подсветка может подключаться к контроллеру материнской платы, иметь собственный контроллер с пультом ДУ. Здесь выбор зависит только от ваших предпочтений.

Noctua NH-D15

Сокеты Intel: LGA
1156/1155/1150/1151/2011-0/2011-3 AMD AM2(+)/AM3(+)/FM1/FM2(+)
Сокеты AMD: LGA 1150/1155/1156/2011
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Рассеиваемая мощность: 220 Вт
Материал ребер радиатора: алюминий
Количество тепловых трубок: 6
Штатные вентиляторы: 140×140 мм, 140×150 мм
Скорость вращения: 300-1500 об/мин
Разъем для подключения: 4-pin
Уровень шума: до 24,6 дБ
Термопаста в комплекте: есть
Подсветка: нет
Габариты: 165х150х161 мм

Система охлаждения Noctua NH-D15 понравится всем любителям устройств,
отличающихся высокой скоростью работы. Это легендарный кулер, способный
охладить даже самые горячие ЦПУ в режиме экстремального разгона.

Кулер Noctua NH-D15 является последователем модели Noctua NH-D14, они очень
похожи конструктивно.Пассивная часть охлаждения — радиатор башенного типа
— состоит из двух секций, которые пронизывают тепловые трубки. Даже без
установленных вентиляторов его габариты 165х150х161 мм впечатляют, как
собственно, и вес — 1 кг 320 г

Для распределения и передачи тепла используется шесть тепловых трубок с
диаметром в 6 мм. По сравнению с прошлой моделью ширина радиатора Noctua
NH-D15, так сказать, выросла на 10 мм, это решение позволило увеличить площадь
рассеивания тепла, а так же разместить трубки подальше друг от друга, что в
итоге скажется на эффективности кулера положительным образом.

Активная часть охлаждения кулера представлена двумя 140-мм вентиляторами
Noctua NF-A15 PWM. Они являются собственной разработкой компании и заметно
отличаются от других вертушек аналогичных размеров. Их надежность увеличена за
счет использования латунного вкладыша и усовершенствованного гидродинамического
подшипника с дополнительной магнитной стабилизацией (SSO2). По заявлениям
производителей, ресурс вентиляторов доведен до внушительных 150 000 часов.

Кроме того, каждый вентилятор оборудован антивибрационными прокладками в
местах прилегания его к радиатору. Поэтому габариты вентилятора составляют не
традиционные 140х140 мм, а 150х140 мм. Так же, немаловажная деталь — в
вертушках присутствуют посадочные места для обычных 120-мм вентиляторов и в
случае необходимости Noctua NF-A15 PWM можно устанавливать прям в
компьютерном корпусе.

Модель Noctua NH-D15 подключается к материнской плате с помощью
4-контактного разъема и поддерживает управление скоростью вращения лопастей с
помощью ШИМ-метода.

Если вы планируете собрать игровой компьютер с высоко разгоняемым ЦПУ и
хотите выжать из него максимум — Noctua NH-D15 именно то что вам нужно.

Спасибо за внимание! Всем пока!

Enermax Liqtech TR4 II 360

OLYMPUS DIGITAL CAMERA

Сокеты Intel: 1200, 1151, 1150, 1155, 1156, 1366, 2011, 2011-3, 2066
Сокеты AMD: AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2
Рассеиваемая мощность (TDP): 500 Вт
Штатные вентиляторы: 120x120x25 мм – 3
Скорость вращения: 500-2300 об/мин
Уровень шума: до 28 дБ (по рез. тестов – до 55 дБ на макс. об.)
Подсветка: RGB
Габариты радиатора: 394 x 120 x 28 мм
Габариты помпы: нет данных

Завершает сегодняшнюю подборку мощная и стильная система жидкостного охлаждения Enermax Liqtech TR4 II 360, оснащенная, разумеется, столь модной в наше время RGB-подсветкой. Установка традиционно простая, только не забудьте, что для 360-миллиметрового радиатора потребуется немало места. Тихой работы от Enermax Liqtech ожидать не стоит, зато эффективность охлаждения находится на очень высоком для необслуживаемого решения уровне: я могу посоветовать ее тем пользователям, которые обычно проводят время за ПК в наушниках и не замечают фонового шума, издаваемого системным блоком. Альтернативный вариант – присмотреться к воздушным суперкулерам либо другим системам жидкостного охлаждения, хотя гул на высоких оборотах вертушек – их общая проблема. Рынку готовых к эксплуатации систем отвода тепла от центрального процессора еще есть куда развиваться.

Расчет Rth(s–a) и Zth(s–a) с учетом совокупности факторов

Влияние отдельных параметров на R_th(s–a) описано выше. Если свести комбинацию этих факторов в общую формулу, это позволит найти отклонение теплового сопротивления от номинального значения при различных условиях охлаждения.

Величина R_th(s–a) определяется скоростью потока V, концентрацией гликоля G и температурой жидкости T_a. Расход тосола в свою очередь зависит от его концентрации и температуры. С другой стороны, величина G постоянна, а температура T_a является функцией G и V. В табл. 2 показано обобщенное влияние всех указанных факторов на R_th(s–a).

Таблица 2. Влияние V, G и T_a на R_th₍_s_–_a₎
	Скорость потока V	Концентрация гликоля G	Температура жидкости Т_а
V		++	++
G
Т_а	+	++

В работе приведена простая формула для расчета R_th(s–a) при разных значениях V:

При таком диапазоне изменения показателя степени K вариации теплового сопротивления оказываются очень большими. Поэтому желательно выработать более точный критерий оценки, учитывающий концентрацию гликоля и температуру жидкости. На рис. 6 показаны нормализованные кривые R_th(s–a) для измеренных и расчетных значений (формула 2, К = 0,4).

Рис. 6. Нормализованное тепловое сопротивление R_th(s–a) = f(V) — измеренные и расчетные значения (формула 2, К = 0,4)

Величины, соответствующие расходу жидкости 10 л/мин для каждого варианта концентрации и температуры жидкости, используются в качестве эталонных. Сравнение показывает, что расчетные значения R_th для различных скоростей потока не всегда соответствуют результатам измерений, особенно при малом расходе жидкости. Кроме того, влияние параметров V и T_a здесь не учитывается.

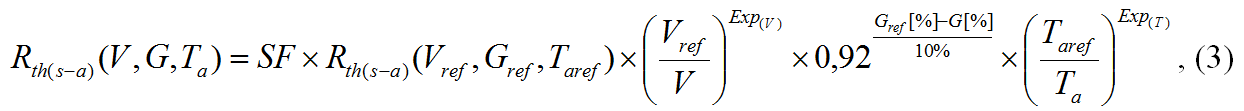

Кривые, представленные на рис. 7, получены с помощью выражения, связывающего скорость потока, концентрацию гликоля, а также температуру тосола. Оно позволяет получить все необходимые данные с помощью только одного измерения (при V = 10 л/мин, G = 50%, T_a = 70 °С).

Рис. 7. Нормализованное тепловое сопротивление R_th(s–a) = f(V, G, T_a) – измеренные и расчетные значения (новая формула 3)

Новая формула (3) для расчета R_th(s–a), учитывающая расход жидкости, ее состав и температуру, может быть использована в рамках следующих ограничений: V: 2…30 л/мин; G: 10…90%; T_a: 10…90 °C.

SF = 1…1,1 (коэффициент запаса).

Коэффициент SF использован для создания некоторого запаса надежности. Если эталонное значение R_th(s–a) находится далеко от требуемой рабочей точки, то рекомендуемое значение SF = 1,1. Параметр R_th(s–a)(V_ref, G_ref, T_aref) во второй части формулы представляет собой измеренное (эталонное) значение теплового сопротивления из документации SEMIKRON. Третий компонент формулы предназначен для учета расхода жидкости.

Показатель степени в формуле более не является постоянной величиной (0,3–0,5), теперь он зависит от концентрации гликоля и температуры жидкости. Влияние концентрации учитывается в четвертом компоненте формулы. Ее последняя составляющая описывает воздействие температуры тосола на R_th(s–a), а показатель степени здесь является функцией параметра G. Влияние расхода жидкости на температурную экспоненту незначительно.

В случае если один из параметров (V, G, T_a) не изменяется относительно эталонного значения, соответствующая часть формулы не оказывает влияния на расчетное значение R_th(s–a).

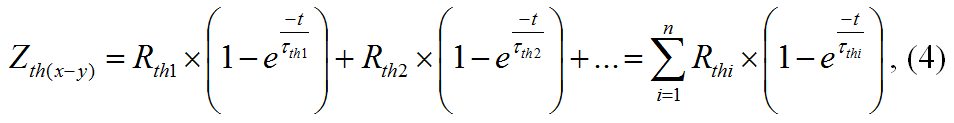

Динамические тепловые процессы в документации фирмы SEMIKRON описываются с помощью модели Фостера (подробное объяснение можно найти в руководстве Application Manual Power Semiconductors ). Математически модель Фостера выглядит следующим образом:

τ_th — тепловая постоянная времени; n — количество «пар» R_th/τ_th.

Динамический тепловой импеданс Z_th(s–a) определяется с помощью совокупности пар параметров R_th/τ_th, соответствующих каждому конкретному тепловому состоянию. Для последующих расчетов определены эталонные значения R_{th_ref_i} и τ_{th_ref_i}. Чтобы найти Z_th(s–a) для различных условий охлаждения, необходимо поменять оба параметра — R_thi и τ_thi, что изменяет не только стационарную величину теплового сопротивления R_th(s–a), но и время реакции.

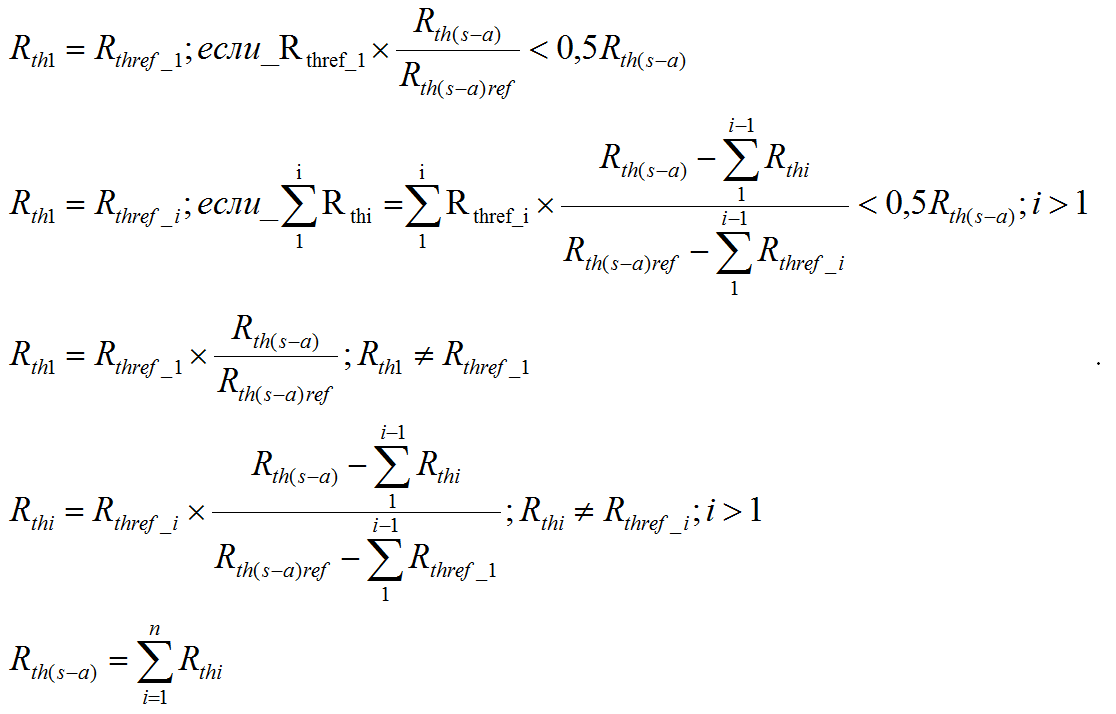

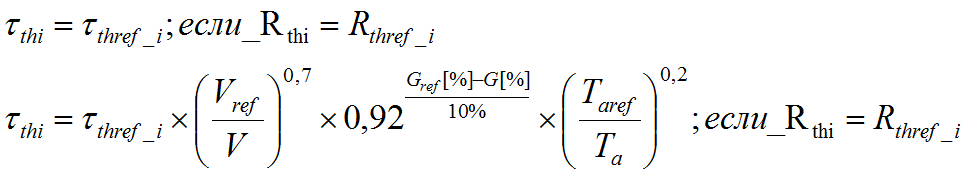

Приведенные далее формулы предназначены для расчета R_thi и τ_thi при различных условиях охлаждения. Эти показатели должны быть отсортированы по увеличению тепловых постоянных времени (τ_{th_ref_i}< τ_{th_ref_(i}₊₁₎, i = 1…n).

Величина R_th(s–a)(V, G, T_a) определяется по формуле (3), в которой:

Только при достижении половины величины R_th(s–a) происходит адаптация соотношения R_th/τ_th к новому тепловому сопротивлению R_th(s–a). Если параметры R_thi меняются, то и значения τ_thi будут соответствующим образом скорректированы.

Совместимость Gammax 200Tс современными платформами(включая 1151v2 и AM4)

Для интеловских платформ нужно использовать специальную рамку и пластиковые винты-затычки, прилагаемые в комплекте, а так же установить фиксаторы на прозрачных защёлках у нижнего основания рамки в положение соответствующее Вашему сокету. Присоединить рамку к материнской плате и затем без особого нажима, чтобы не повредить ненарочно конденсаторы на материнской плате, просуньте эти защёлки в отверстия вокруг сокета и зафиксируйте прилагаемыми пластиковыми винтами. Затем нужно просто одеть кулер на боковые скобы (или зубчики) на этой рамке, необходимые для этого крепления уже присоединены к основанию куллера.

На АМД-сокетах всё ещё проще

Не важно какой сокет везде всё одинаково. Даже на АМ4

Главное чтоб на материнской плате была стандартная для AMD крепёжная рамка с не отломанными зубцами, на которую нужно надеть сначала один кончик крепления на одну сторону, затем зафиксировать его другим (тем что с выступающим рычажком) с другой стороны. Вуаля и всё готово. Проще не бывает.

Есть однако один момент достойный внимания при креплении на любой из сокетов. Не забудьте расположить кулер таким образом, чтобы вентилятор выдувал воздух из корпуса, тоесть сам вентилятор находился рядом с слотами оперативной памяти. Это обеспечит наиболее эффективное охлаждение процессора и отводимое от него тепло не будет нагревать остальные элементы Вашего ПК.

Но у GAMMAXX 200T всё же есть и пара недостатков. Посмотрите на, них вдруг для Вас это будет важным.

Возможно, вам также будет интересно

Общие положения Удельное значение мощности потерь, рассеиваемой в современных силовых модулях, достигает сотен ватт на см2, потери на кристаллах скоростных микроконтроллеров оказываются не намного меньше. Новейшие продукты микроэлектроники — мощные лазерные диоды или сверхъяркие светодиоды генерируют в процессе работы еще больше тепла (рис. 1). При этом технологические возможности воздушных систем охлаждения уже близки к своему

До недавнего времени стандартным для импульсных источников питания (SMPS) было аналоговое управление. В настоящее время с появлением быстродействующих недорогих цифровых ИС возрастает интерес к системам цифрового управления импульсными источниками вторичного электропитания (ИИЭП). Цифровое управление позволяет оптимизировать операцию управления, повысить КПД, обеспечить линейность регулировки тока нагрузки. Простота управления цепью обратной связи источника питания (ИП) делает цифровое управление особенно привлекательным как для неизолированных понижающих многоканальных

Компания Texas Instruments Incorporated (TI) объявила о выпуске первого устройства в новой группе масштабируемых оценочных платформ, управляющих вращением электродвигателей. Оценочный комплект DRV8412 (DRV8412-C2-KIT) включает в себя все необходимое аппаратное и программное обеспечение и без каких-либо модификаций может применяться для управления вращением двух щеточных электродвигателей постоянного тока или одного шагового электродвигателя. Это надежное в эксплуатации решение с высоким уровнем интеграции ускоряет разработку щеточных электродвигателей постоянного тока и шаговых …

Пример расчета

Ниже приведен пример расчета на основе представленных формул. В качестве эталонных использованы номинальные технические характеристики модуля SKiiP 1814 GB17E4-3DUW. В табл. 3 и 4 приведены справочные значения R_th(s–a) и Z_th(s–a), а также параметры, относящиеся к эталонным и заданным условиям охлаждения (рис. 8).
