Результаты
Уже достаточно много людей выложило свои результаты в общей доступ и поэтому есть на что посмотреть — информация, которая у меня, уже не совсем свежая, при желании вы можете сделать аналогичные графики для себя. Таблицы в общем доступе, главное знать, как ими воспользоваться.
Ниже вы можете ознакомиться в результатами для Ryzen 5 3600, 3600X и 3600XT.
Результаты для Ryzen 7 3700X, 3800X, 3800XT.
Да, большинство запускает программу на стандартном напряжении 1.25 В. Как вы можете видеть, с более старшими процессорами 3600X и 3600XT шанс получить более удачный процессор по частоте всё же выше, чем с 3600. Общее количество владельцев 3600, конечно, больше и получить наиболее удачный 3600 тоже можно. С 3800X и 3800XT статистика аналогичная. Так что, если вы надеетесь на удачу, то можно попробовать взять процессор 3600 или 3700X. Если же разгон для вас не важен, то, конечно, самым оптимальным будет сохранение ваших сбережений. Да, сейчас уже есть 5xxx серия процессоров, но в рамках данной статьи мы говорим всё же о 3xxx и Zen 2 в связи с тем, что программа направлена именно на эти процессоры.
В качестве итогов хочется сказать, что ClockTuner for Ryzen — достаточно интересная программа, и спасибо 1usmus, что он радует нас таким софтом. К сожалению, на моём процессоре и материнской плате были проблемы при использовании CTR. Будет ли у вас что-либо подобное? Сложно дать однозначный ответ. Как я уже отмечал, слишком много нюансов при разгоне, а тут софт делает всё сам и пытается учесть всё за вас. Пользоваться ей или нет? Я воспользовался, получил новый опыт, узнал о больших методах тестирования, получил большие частоты. Если вы любите прикоснуться ко всему сами и разгон или андервольт тоже хотите попробовать сами, то я бы всё же отложил данную программу для проверки своих сил и как дополнительный опыт работы с новым софтом.
Всем удачи в достижении новых вершин разгона ваших процессоров!

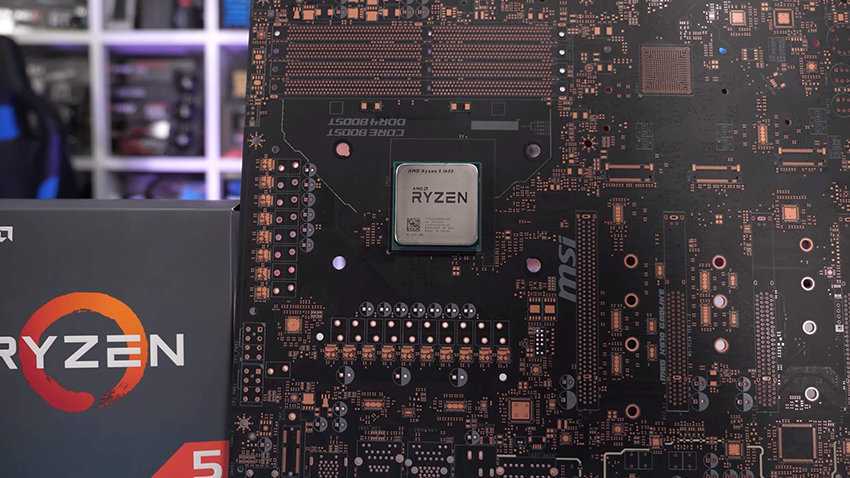

Но что представляет из себя Ryzen 5 1600 AF?

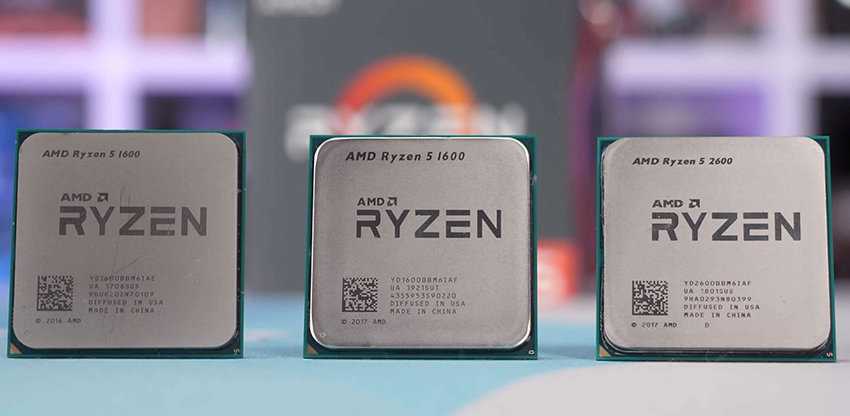

В конце прошлого года на рынке появился загадочный модернизированный процессор Ryzen 5 1600. Странно, что AMD назвала его всего лишь Ryzen 5 1600, потому что по сути это бюджетная версия Ryzen 5 2600. Согласно заводской номенклатуре полное наименование этой модели – Ryzen 5 1600 AF, и она очень сильно отличается от исходной модели Ryzen 5 1600 AE.

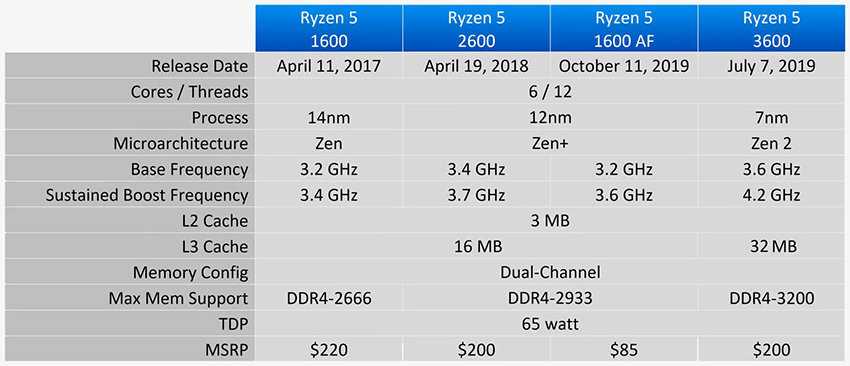

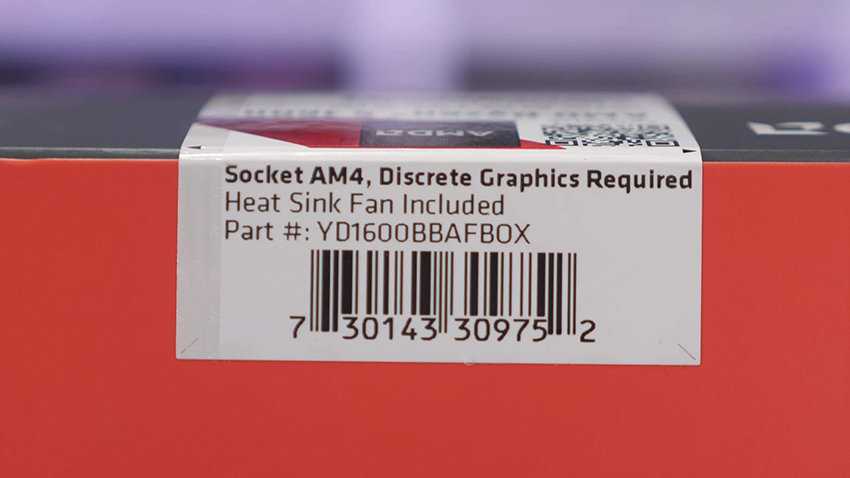

Не смотрите на наименование – это процессор 2-го поколения Ryzen. По существу, это R5 2600 со слегка сниженными тактовыми частотами. По-видимому, у AMD просто не было достаточного количества вафельных заготовок для продолжения массового производства R5 1600, поэтому они просто перевели эту модель чипа на техпроцесс 12 нм и теперь выпускают разновидность R5 2600 под наименованием R5 1600.
В этот момент вы можете подумать: а не все ли нам равно, что AMD выпускает новую продукцию и продает ее под старым названием? На первый взгляд это кажется нецелесообразным, но обратите внимание на цену. Этот чуть более медленный подвид Ryzen 5 2600 стоит всего $85 – процессор с архитектурой Zen+, 6 ядер/ 12 потоков.
Сегодня исходная 14-нм модель Ryzen 5 1600 стоит чуть дороже $100; этот процессор был очень выгодной покупкой, а Ryzen 5 2600 за $120 – тем более, но Ryzen 5 1600 AF за $85 выносит их обоих. Пока он есть в продаже, но не везде.
Прежде чем углубиться в результаты тестов, давайте быстренько глянем, как процессор 1600 AF ведет себя в сравнении с исходной моделью 1600 AE и стандартной версией 2600: в тесте Blender с интенсивной нагрузкой оригинал R5 1600 работал на частоте 3.4 ГГц, новая модель AF – на частоте 3.7 ГГц, а R5 2600 – на частоте 3.8 ГГц.
По результатам только этого теста можно сделать предварительный оценочный вывод: процессор 1600 AF может отставать от 2600 на 3% (при заводских настройках), но стоит он намного дешевле. Теперь, вооружившись этой информацией, давайте пробежимся непосредственно по тестам, на которых мы тоже долго задерживаться не будем, потому что результаты не содержат в себе ничего неожиданного и не требуют пространных объяснений.
С составе тестовой конфигурации мы использовали материнскую плату Gigabyte X570 Aorus Master, память G.Skill’s FlareX DDR4-3200 объемом 16 ГБ и видеокарту RTX 2080 Ti.
Настройки памяти
На любой материнской плате производства ASUS, наибольшее число манипуляций по разгону ЦП будет проходить именно на этом экране. И первое, что нужно сделать – назначить стандартные значения D.O.C.P профиля.
Это можно представить как аналог Intel XMP. С его помощью можно выбрать необходимую частоту оперативной памяти с автоматической установкой заводскихтаймингов.
Теперь по умолчанию наш комплект памяти будет пытаться работать с частотой 2933 МГц. Это не совсем то,что нам нужно, т.к. Ryzen по-прежнему несколько чудит, когда дело доходит до поддержки памяти, и хотя обновления BIOS помогут, может пройти некоторое время до того как все наборы памяти не начнут работать на оптимальных частотах.
Нажмите открывающуюся вкладку с надписью «Memory Frequency» и измените показатель на 2400 или 2666, тогда проблем у вас быть не должно.
Подготовка к разгону Ryzen
Для начала, заготовим нужное оборудование. Нам понадобится:
- произвольный процессор AMD Ryzen (нет, Athlon и APU не подойдут)
- материнская плата на чипсете B350 или X370 для быстрого разгона по множителю (у меня MSI B350M Pro-VDH)
- установленные приложения Ryzen Master и фирменная разгонная программа от производителя вашей материнской платы (в моём случае это MSI Command Center)
Технически, программ для оверклокинга в Windows очень много — есть и EVGA Precision, и MSI Afterburner, однако я привожу в пример программы, которые с вероятностью 99% окажутся на диске с драйверами вашей видеокарты.
А если вы любитель качать драйверы из Интернета, то на сайте производителя одна из таких программ точно окажется. А мегабайт карман не тянет, верно? Что же касается Ryzen Master, то я приписываю данную программу к обязательным драйверам, но не материнской платы, а процессора.
Теперь — о том, почему данная схема подойдёт даже новичкам. Всё просто — мы разгоним процессор всего на 100 МГц выше его Boost-частоты! Сквозь пространство и время ко мне уже летят негодующие вопли мастеров и профессионалов-оверклокеров, мол, «Смысл тогда разгонять-то?». Господа негодующие, не забывайте, что мы все с чего-то начинали, и +100 МГц — как для первого шага, идеальный вариант.
Почему? Разгоняющий сразу сможет увидеть результат своей работы, зайдя в диспетчер задач, и переключившись на вкладку «Производительность». Вот те маленькие циферки, которые отличны от стандартных, безумно согреют душу новичкам. С такими масштабами не нужно боятся ни за вольтаж, ни за блок питания, ни за охлаждение — даже стандартный боксовый кулер способен без проблем выдержать миниатюрный плюс к нагрузке на процессор.
Да, такой разгон больше психологический, чем фактический и эффективный. И это хорошо — чем больше людей перестанут бояться разгонять процессоры, тем мэйнстримнее станет направление. Глядишь, и лазурные опомнятся, и перестанут делать камушки с открытым множителем на 50% дороже стандартных…
Несмотря на всё вышесказанное, всегда есть шанс поломки. Возможно, ваша материнская плата бракованная, но еле держится при стандартных нагрузках на процессор. Или сам процессор неудачный. Поэтому редакция Root Nation не несёт ответственности за ваши действия, всё, что вы делаете, вы делаете на свой страх и риск!
Хорошо то, что в случае с процессором гарантия не обнуляется, если вы разгоняете Ryzen в разумных пределах, а +100 МГц — разумнее некуда. Для примера я возьму Ryzen 3 1200 с Boost-частотой 3400 МГц. Приступим!
Программы для процессора Ryzen
Ryzen Master
Процессоры Ryzen от AMD имеют разблокированный множитель, поэтому вы можете значительно повысить производительность системы с помощью разгона. Для этого компанией AMD была выпущена специальная утилита — Ryzen Master. С помощью её интерфейса осуществлять разгон более комфортно, чем в BIOS. Она позволяет менять настройки разгона процессора непосредственно при работе в среде операционной системы. Можно создать 4 профиля с различными настройками. Профили могут быть созданы как для процессора, так и для памяти.
Программа пришла на смену утилите AMD Overdrive и предоставляет очень много возможностей по разгону процессора и оперативной памяти. Возможен мониторинг всех важных показателей, изменение числа оборотов вентиляторов и многое другое. Мы рассматривали работу с ней в статье как пользоваться Ryzen Master.
Ryzen DRAM Calculator
Если вы решили разогнать свою оперативную память или настроить тайминги для компьютера на платформе AMD, вам понадобятся программа Ryzen DRAM Calculator. Программа создана Юрием Бублием более известным под ником 1usmus. Программа не меняет тайминги и напряжение памяти, но позволяет вам рассчитать оптимальные значения для разных уровней производительности, которые вы потом сможете задать в BIOS.
В программе есть три варианта разгона памяти. Это безопасный (SAFE), быстрый (FAST) и EXTREME (максимальный). Более подробно о её возможностях читайте в статье как пользоваться Ryzen Dram Calculator.
AMD StoreMI
Как и другие программы для процессора AMD Ryzen, эта предназначена для повышения производительности, но на этот раз дисковой подсистемы. Диски SSD работают быстро, но имеют высокую стоимость. HDD имеют большую ёмкость и дешевле, но работают намного медленнее SSD. Эта технология перемещает наиболее часто используемые данные на SSD для более быстрого доступа к ним. Эта технология была появилась и используется довольно давно, но компания AMD договорилась с её производителем, чтобы все покупатели материнских плат с чипсетами 400 500 и TRX40 могли пользоваться ею бесплатно. С AMD StoreMI вы можете воспользоваться преимуществами обоих видов дисков:
- высокой скоростью, характерной для SSD;
- ёмкостью HDD, но по более низкой цене.
Если же у вас материнская плата с сокетом AM4 и чипсетами A320, B350 или X370, вы всё равно сможете воспользоваться преимуществами этой технологии, но уже за дополнительную плату.
Ryzen Controller
Эта утилита чем-то напоминает Ryzen Master, но она выпущена сторонним разработчиком и предназначена только для ноутбуков. При этом она проще, чем Ryzen Master, поэтому в ней легче разобраться. Может работать не только в Windows, но и в Linux поскольку написана на Node.js. В этой программе можно менять такие параметры:
- температурный лимит;
- скорость вращения вентиляторов;
- максимальный лимит потребления электроэнергии и многое другое.
Ryzen Timing Checker
Ryzen Timing Checker позволяет посмотреть тайминги, субтайминги, а также другие показатели, связанные с оперативной памятью компьютера. Подойдёт энтузиастам, желающим знать всю информацию о своей оперативной памяти для достижения максимальной производительности.
1usmus Power Plan
Этот инструмент (фактически — схемы управления питанием) даст возможность поднять производительность вашего процессора без вашего вмешательства. Всё будет настроено автоматически. Следует уточнить, что это дополнение не будет корректно работать со всеми моделями AMD Ryzen — только лишь с третьим поколением этих процессоров, использующих микроархитектуру Zen 2, например, для Ryzen 3600 или 3600X и других процессоров его поколения.
Программа создана Юрием Бублием (1usmus), являющимся также автором программы Ryzen DRAM Calculator, описанной выше. Принцип работы таков: повышается динамическая частота, в том числе и для одного ядра, в следствие чего наблюдается рост производительности процессора на несколько процентов.
MSI Smart Tool
Все остальные пункты этого списка — программы для разгона процессора ryzen или по крайней мере для повышения его производительности. Но эта программа не имеет никакого отношения к производительности, но если вам захочется установить Windows 7 на Ryzen, то вам понадобиться эта или подобная утилита. Она позволяет записывать образ Windows на флешку при этом встраивает в него драйвера для USB устройств и NVMe накопителей. Такие утилиты были выпущены не только MSI. Другие производители имеют свои аналоги, но мы не будем их здесь перечислять.
Назад в BIOS
Есть несколько хитростей, позволяющих улучшить общую стабильность. Если говорить в общих чертах, ваш CPU питается от 8-pin EPS, подключенного к верхней части материнской платы и обеспечивающего 12В питания. Затем это преобразовывается в необходимое напряжение за счет VRM, расположенных вокруг сокета ЦП.
По умолчанию, напряжение распределяется по этим VRM на основе температур, причем некоторые фазы отключены, пока нет нужды компенсировать температуры, связанные с другими VRM, а это снижает стабильность процесса. Что можно сделать, используя External Digi+ Power Control от Asus, так это переключить систему на работу в режиме «полной фазы».
Просто зайдите в External Digi+ Power Control, прокрутите до CPU Power Duty Control и установите его на «extreme», а затем перейдите к Power Phase control, чтобы также установить его на «extreme».
Кроме того, вы можете отключить «VRM Spread Spectrum», который пытается остановить колебания в базовых частотах, уменьшая избыточные EMI, генерируемые процессором, что может вызвать помехи радиочувствительным устройств в окружающей области.
Обновление BIOS
Переход в расширенный режим должен привести вас к экрану, схожему с изображением, приведенным выше (но, опять же, все зависит от производителя), что даст вам более важные статистические данные о вашей системе и том, как все работает.
Первое, что вам стоит сделать – убедиться, что BIOS обновлен. Для этого проверьте используемую версию BIOS и сравните с последней, доступной на веб-странице поддержки материнской платы вашего производителя.
Если ваш BIOS старше, чем последний в сети, то загрузите новейший файл BIOS и извлеките файл с расширением .CAP на USB-накопитель, отформатированный в FAT32. Подключите флешку к задней панели компьютера, перезагрузите его, выберите «Tool», затем «EZ BIOS UPDATE», выберите USB-накопитель из списка доступных дисков и файл .CAP на нем, чтобы обновить BIOS.
Система должна перезапуститься через некоторое время, затем просто вернитесь в BIOS и перейдите в раздел «Extreme Tweaker» вверху.
Бенчмарки
Начнем с Cinebench R20. В многоядерном режиме процессор 1600 AF выступил практически наравне с 2600, уступив менее 1%. С другой стороны, с настройками «из коробки» 12-нм модель AF здесь оказывается на 12% быстрее исходной модели 1600.
В одноядерном режиме процессор 2600 был на 1.5% быстрее 1600 AF, который, в свою очередь, оказался на 10% быстрее своего номинального прототипа.
В 7-zip мы видим такие же результаты при сжатии файлов: AF снова примерно на 10% быстрее исходной модели 1600. С обратной задачей процессор 2600 справился на 1.5% быстрее 1600 AF, который был на 9% исходной модели 1-го поколения 1600 АЕ.
И последнее приложение – Blender: здесь процессор 1600 AF был примерно на 1% медленнее 2600. Никаких сюрпризов.
Как выполнить разгон
При разгоне разумно медленно увеличивать тактовую частоту на 25–50 мегагерц, а затем проверять, что компьютер при такой частоте остаётся стабильным, а температуры находятся в нужном диапазоне. Если все в порядке, ещё немного увеличьте скорость и попробуйте ещё раз. Если вы обнаружите, что ваш процессор не сильно нагревается, но на новой скорости он нестабилен, вплоть до сбоя или зависания, то вам, вероятно, нужно увеличить напряжение для процессора.
Чтобы медленно увеличивать напряжение, нажмите кнопку «Вверх» один раз в разделе «Управление напряжением», что переместит Ryzen Master к следующей предустановке напряжения. Общее практическое правило процессоров Ryzen — поддерживать напряжение процессора ниже 1,35 В, максимальное — 1,45 В. Использование напряжений выше 1,45 В может сократить срок службы ЦП.
Нажмите «Вручную», чтобы изменить значения тактовой частоты ядер вашего процессора Ryzen.
А теперь поехали. В Ryzen Master нажмите внизу вкладку «Профиль 1», где мы и будем вносить изменения. Затем выберите «Ручной» в разделе «Режим управления». Это освобождает элементы управления напряжением и частотой ядра для разгона.
Убедитесь, что кнопки «Дополнительное управление» и «Управление памятью» не выбраны.
Теперь отключите кнопки рядом с «Дополнительным управлением» и «Управлением памятью» (если они зелёные), чтобы мы случайно ничего не изменили здесь.
Нажатие кнопки «Все ядра» изменяет значение тактовой частоты каждого ядра ЦП одновременно.
Затем перейдите в раздел «Скорость ядра (МГц)» и нажмите «Все ядра». Эта кнопка означает, что любое изменение одного ядра меняет их все на одно и то же значение. Вы можете разгонять по числу ядер, поскольку Ryzen Master услужливо ставит звезду на ядро с лучшим потенциалом для разгона, но нам нужен простой и стабильный разгон для всех ядер.
Чтобы изменить тактовую частоту, щёлкните число под первым ядром. Измените число с его основания на более высокое и нажмите «Enter» на клавиатуре.
Нажмите «Применить и проверить», чтобы зафиксировать новые значения скорости ядра в Ryzen Master.
Затем зафиксируйте это новое значение, нажав «Применить и проверить». Это позволит провести очень краткий тест, в ходе которого Ryzen Master выяснит, будут ли работать эти настройки разгона. Тест не такой надёжный и не выявит многих проблем, но, если вы случайно провалите этот базовый тест, вы узнаете, что что-то не так с вашими настройками.
Предполагая, что он проходит тест AMD, давайте проведём предварительный тест, чтобы увидеть, как происходит разгон. Для этого снова воспользуемся Cinebench. В то же время у нас будет работать Core Temp, чтобы следить за нашей температурой.
Запустите Cinebench с Core Temp, чтобы оценить производительность и температуру процессора.
Связанная статья: Как контролировать температуру процессора компьютера
Во время теста нужно следить за двумя вещами: чтобы температура вашего процессора не превышала 80 градусов по Цельсию (ещё лучше, чтобы было около 70), и что Cinebench не зависает и не даёт сбоев. Если ваш компьютер может выполнить этот 10-минутный тест без сбоев или без чрезмерного нагрева процессора, мы можем вернуться, увеличить тактовую частоту и снова запустить тест. Продолжайте делать это, пока не столкнётесь с некоторой нестабильностью, а затем попробуйте повысить напряжение, чтобы снова стабилизировать ситуацию.
Если ваш процессор не проходит тест Cinebench из-за температуры и у вас есть качественный кулер, уменьшите тактовую частоту, пока снова не получите приемлемую температуру.
Пройдя этот процесс, мы закончили с разгоном до 4100 МГц (4,1 ГГц) в Ryzen Master с напряжением 1,34375. Мы настоятельно не рекомендуем использовать наши предустановки, если у вас такой же процессор. Все процессоры, даже одной модели, имеют разные возможности разгона благодаря печально известной «кремниевой лотерее».
Связанная статья: Что такое «биннинг» для компьютерных компонентов?
Игровые бенчмарки

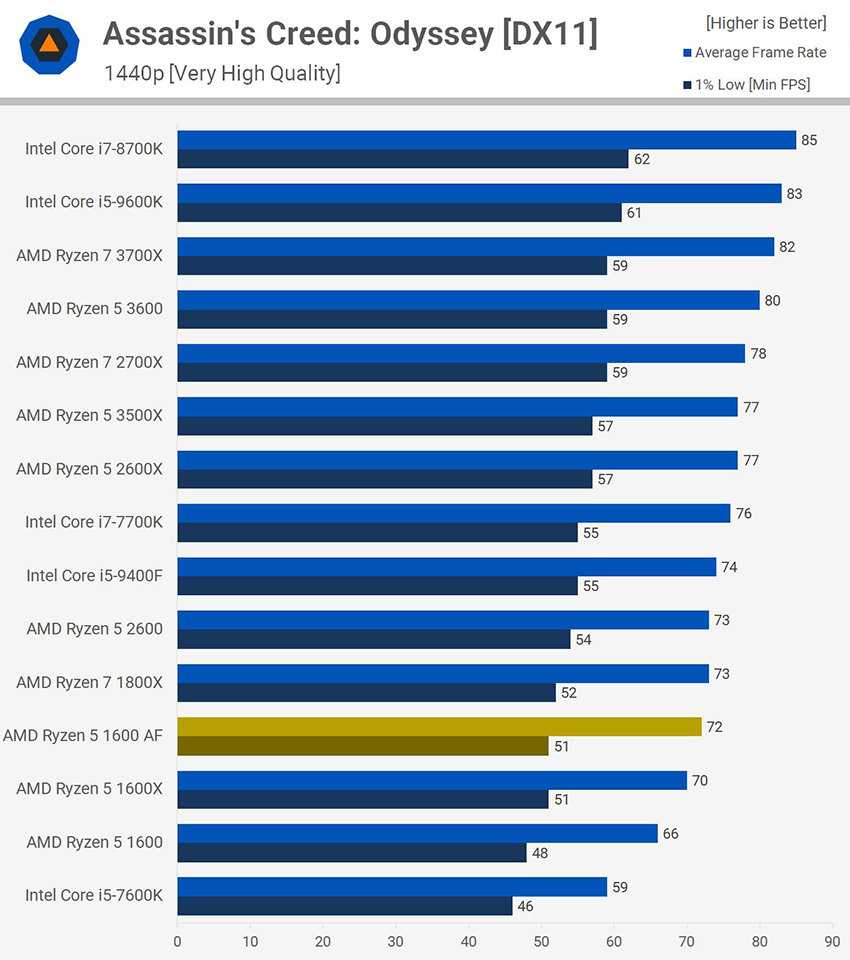

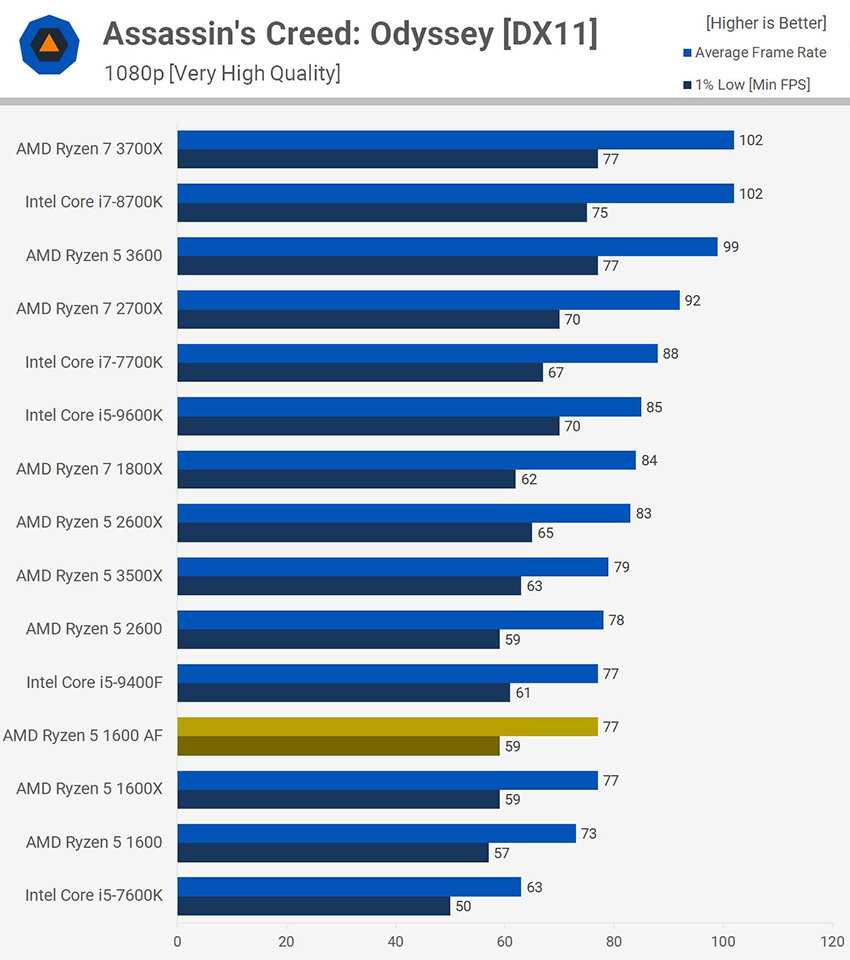

Теперь у нас на очереди игровые бенчмарки. Первым пунктом идет Assassin’s Creed Odyssey, и тут… процессор 1600 AF обеспечивает практически такую же производительность, как и R5 2600, и оказывается немного быстрее обычного 1600. Подобный же расклад получился и на разрешении 1440p, как и следовало ожидать.

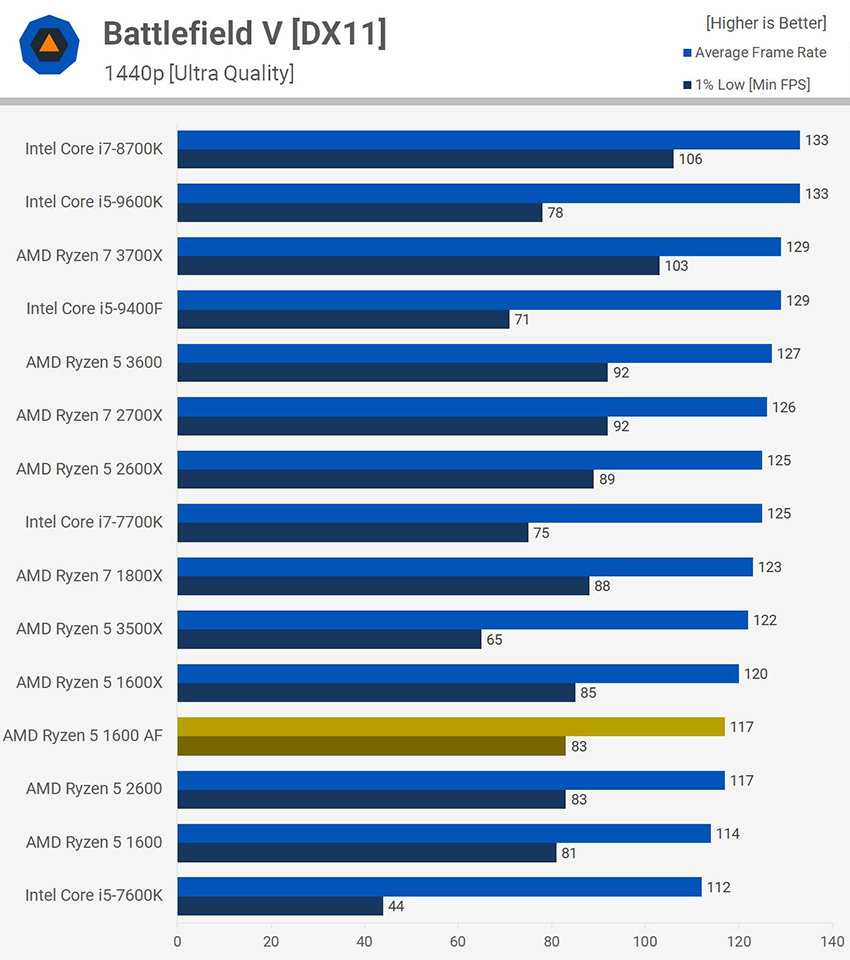

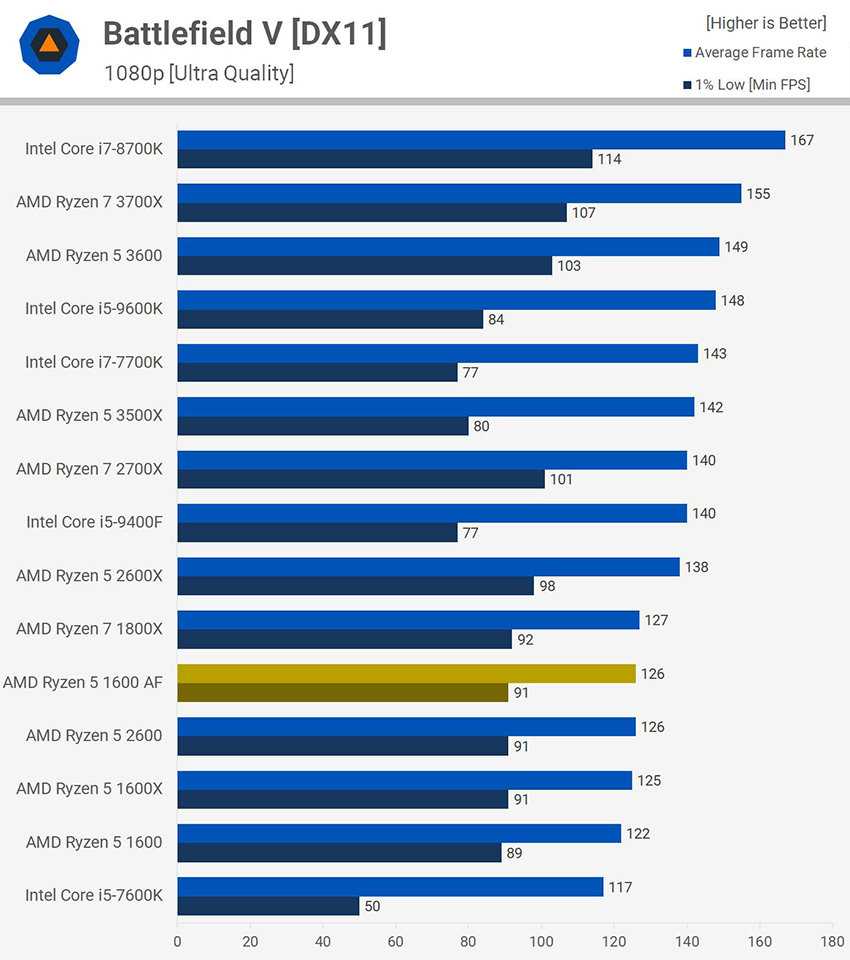

В Battlefield V все три процессора – исходный прототип 1600, 1600 AF и 2600 – показали очень близкие результаты. На разрешении 1440p мы, естественно, наблюдаем такую же картину, а с менее мощной видеокартой вы можете и вовсе не увидеть разницы в производительности.

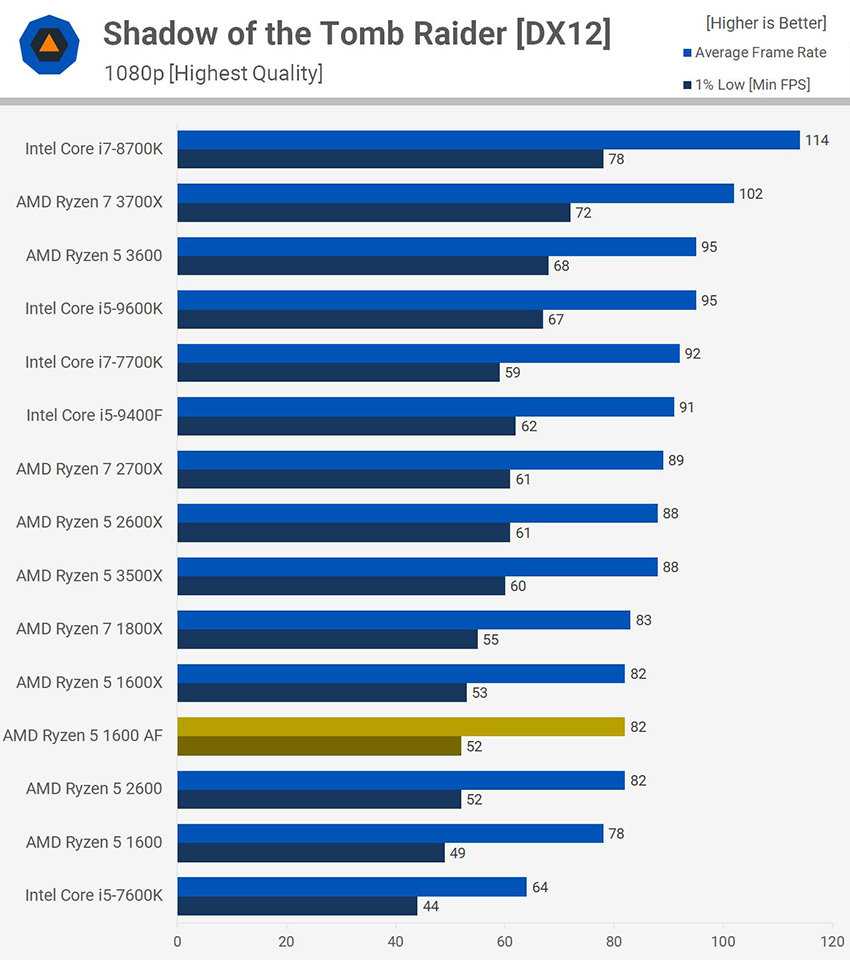

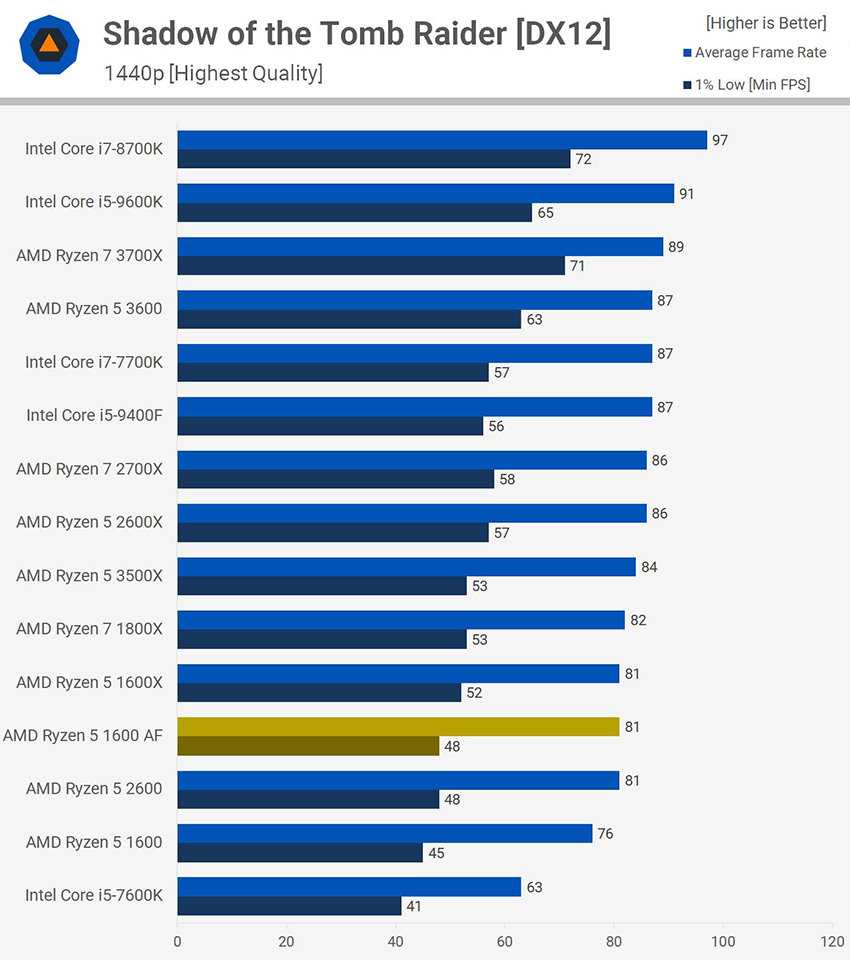

В Shadow of the Tomb Raider процессор 1600 AF продемонстрировал точно такую же производительность, как и 2600, и на несколько кадров в секунду опередил исходную модель. На разрешении 1440p расклад практически не изменился.

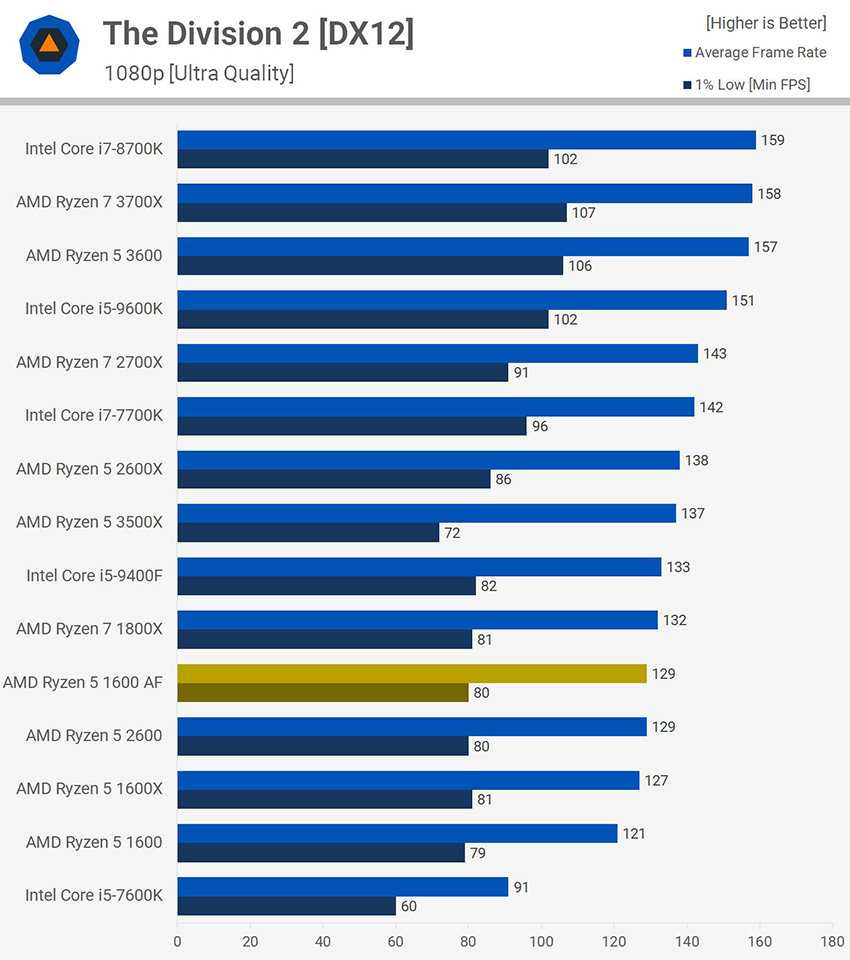

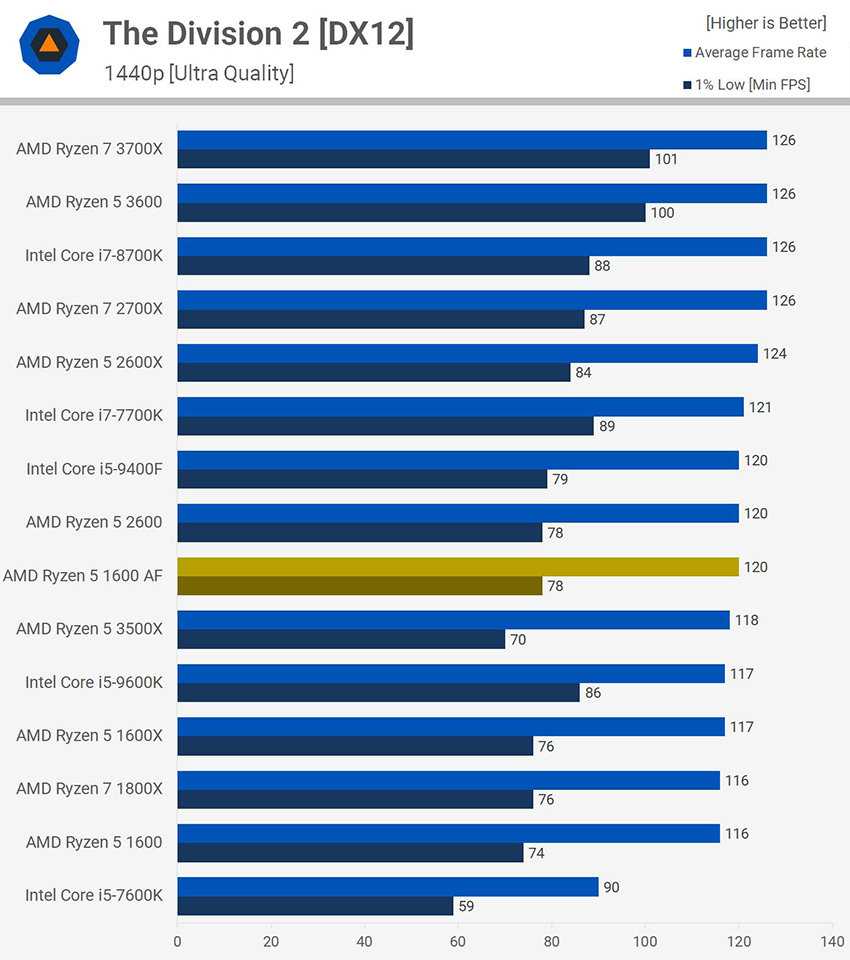

В The Division 2 мы снова видим одинаковую производительность у процессоров 1600 AF и 2600. И такое же распределение результатов мы получаем на разрешении 1440p; здесь еще более очевидно, что с видеокартой менее высокого класса все три процессора обеспечат вам одинаковый игровой опыт.

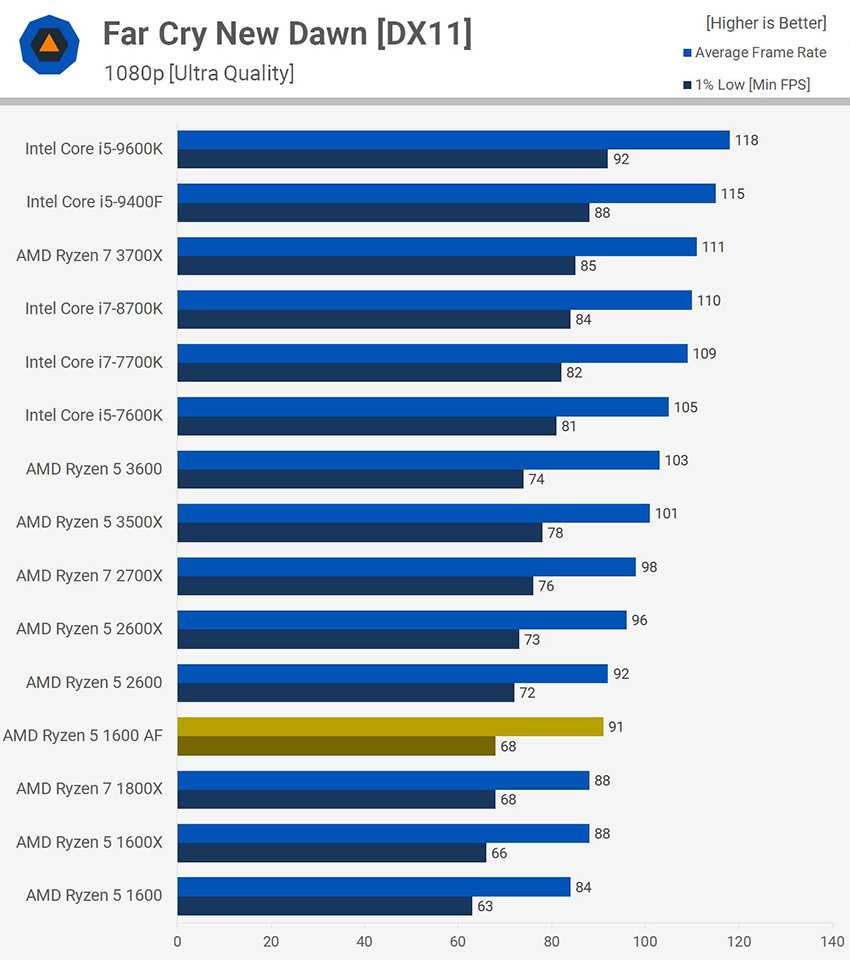

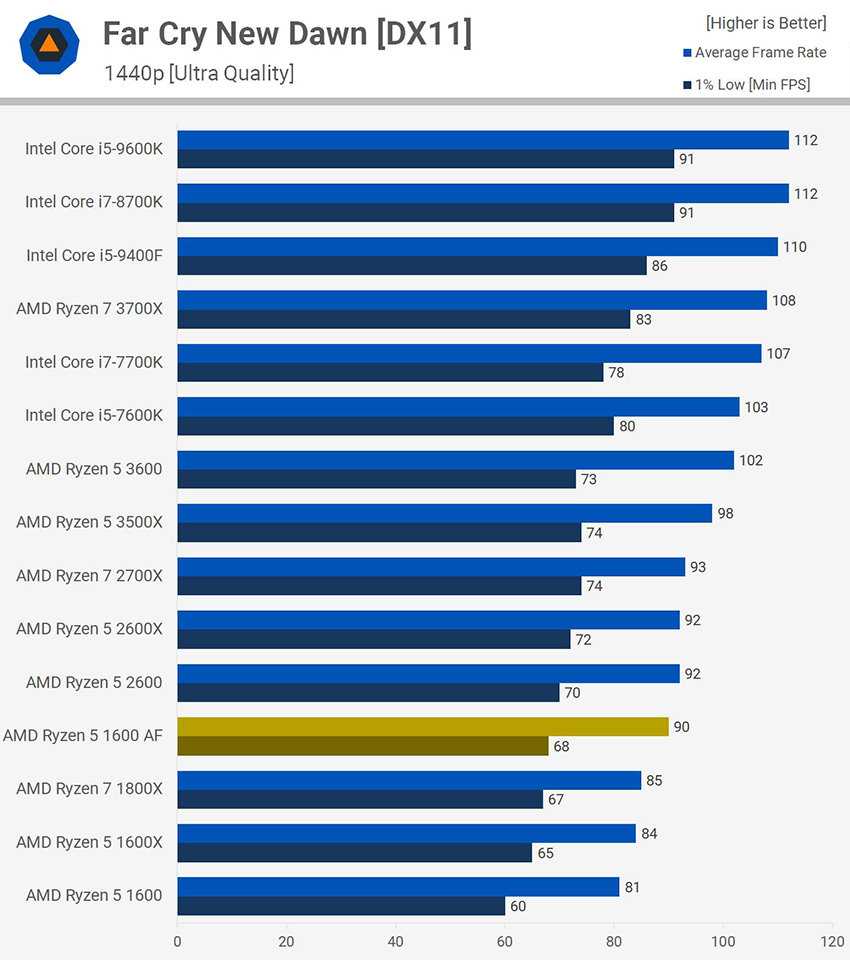

Следующим пунктом идет Far Cry New Dawn – и да, опять примерно то же самое. Процессор 1600 AF выступает практически наравне с 2600 и при этом демонстрирует немного лучший результат относительно «настоящего» R5 1600. Разрешение 1440p не приносит никаких сюрпризов – как и в других играх.

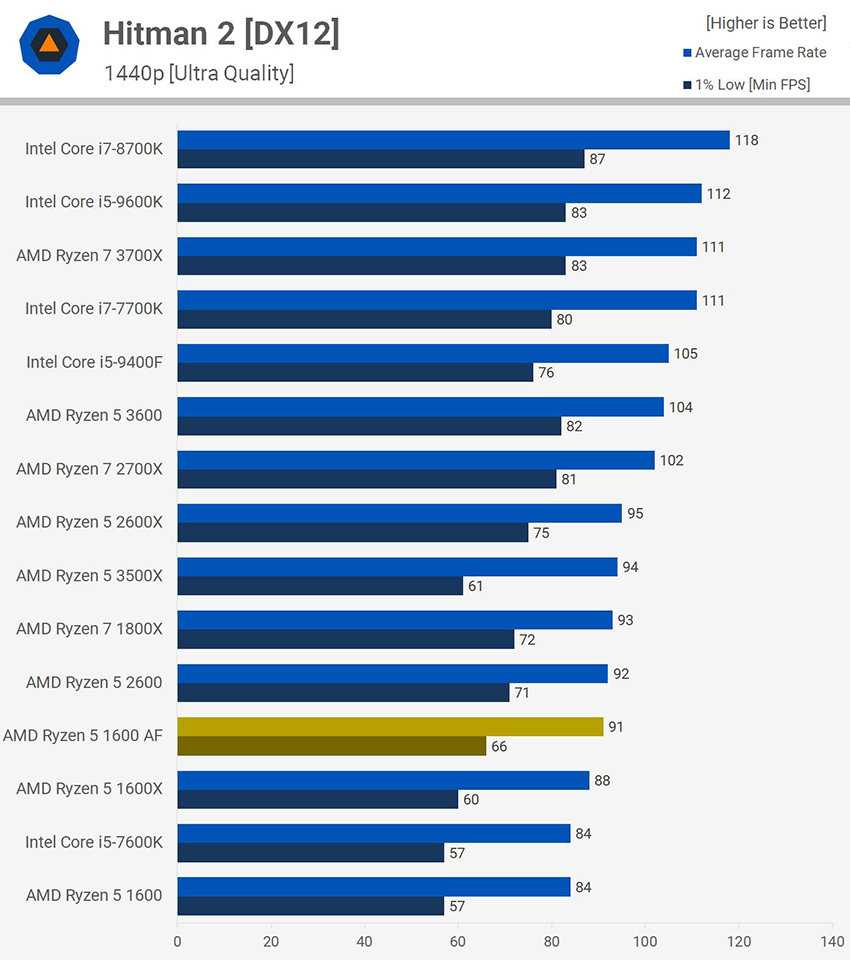

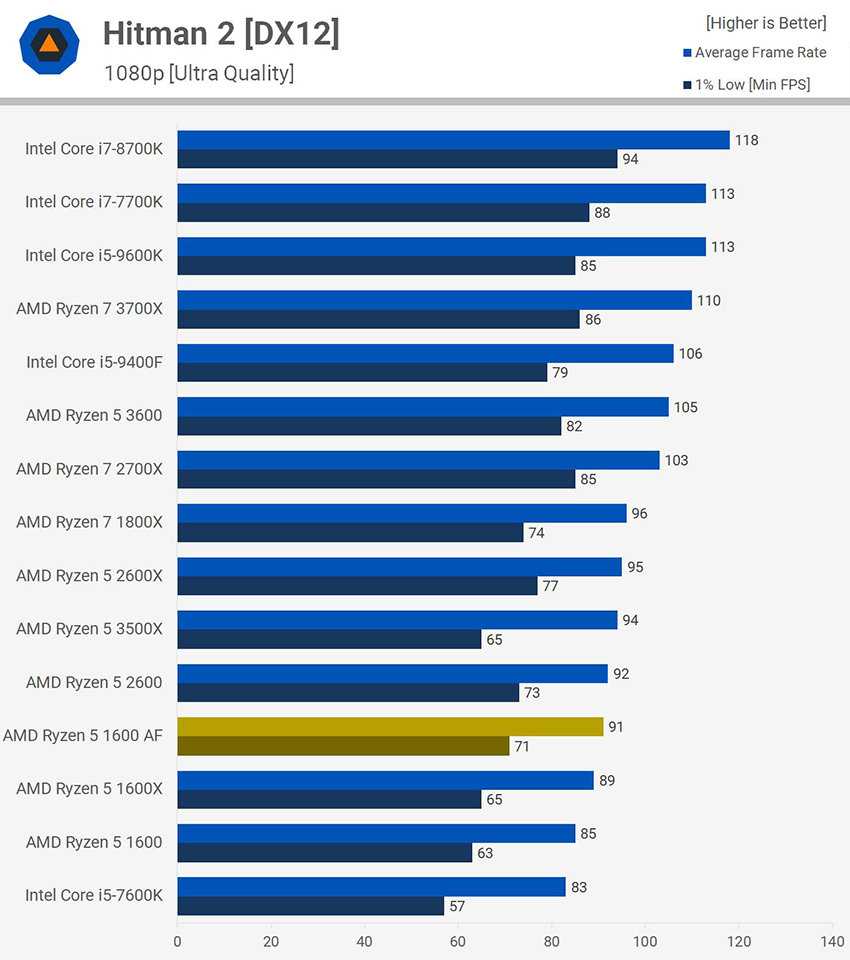

В Hitman 2 мы получили приятный бонус в виде 13%-ной прибавки к минимальной частоте кадров у процессора 1600 AF относительно исходной версии 1600 на разрешении 1080p, при этом модернизированный вариант процессора 1600 (AF) смог обеспечить производительность практически на уровне 2600. На разрешении 1440p указанная прибавка выросла до 16%, но в целом расклад почти не изменился.
В Total War Three Kingdoms на разрешении 1080p процессор 1600 AF снова превзошел минимальный результат своего номинального прототипа – на 16% – и всего один-два кадра в секунду уступил процессору 2600. На разрешении 1440p разрывы слегка сократились, но в целом опять получилось похожее распределение результатов.
Разгон через BIOS
Самый сложный способ, хотя бы потому, что нам придётся выключить компьютер. Поэтому, если вы читали эту статью за ПК, советую переключиться на смартфон. Итак, выключаем компьютер, включаем его снова и тыкаем в клавишу Delete, пока не загрузится BIOS. Если ваша материнская плата поддерживает «горячий вход», скажем, через зажатие на 5 секунд клавиши питания, пользуйтесь этим, но не забывайте проверить такую возможность в инструкции к материнке.
В BIOS не трогаем ничего, находим меню Overclocking Settings/OC, открываем его. Нас интересуют пункты Adjusted CPU Frequency с цифрой 3100 по стандарту и CPU Ratio с цифрой 31 по стандарту. Это соответственно частота и множитель.
В случае, если у вас не такая материнская плата, найти эти показатели можно будет по значениям. То есть, ищем что-то похожее на CPU Ratio/Multiplier со значениями 31 в случае, опять же, Ryzen 3 1200. Если же у вас MSI, находим CPU Ratio, выставляем там 35, заходим в Motherboard Settings, жмакаем Save & Exit, а после — Save Changes & Reboot.
Перед перезагрузкой можно будет посмотреть, какие изменения мы утверждаем, и в списке в идеале должен быть лишь пункт с CPU Ratio, ну и строка с точным временем.
Впрочем, иногда изменение множителя приведёт за собой автоматическое ускорение вентилятора — тогда в списке появится пункт Fan Control. В общем, подтверждаем изменения, перезагружаемся и наслаждаемся результатом!
Заключение: отличный бюджетный процессор
Итак, наш беглый обзор производительности процессора Ryzen 5 1600 AF констатирует самые положительные результаты. По сути мы имеем дело с Ryzen 5 2600, у которого слегка уменьшены тактовые частоты. И, конечно, вы можете еще и дополнительно разогнать процессор 1600 AF, который является полностью разблокированным. Наш чип – купленный в розницу – вышел на частоту 4.2 ГГц при напряжении 1.4 В, и такой же результат был получен при разгоне нашего розничного образца R5 2600.
Некоторые чипы, возможно, будут разгоняться только до 4 ГГц (это зависит от качества кристалла), другие, возможно, смогут превзойти отметку 4.2 ГГц, но, основываясь на ряде результатов, в качестве ориентировочного значения максимальной частоты оверклокинга мы указали бы 4.2 ГГц. Оригинальный чип R5 1600 также разгоняется до 4 ГГц, и, если смотреть на вещи реалистично, это максимальный результат, на который вы можете надеяться, используя этот относительно старый процессор.
Другими словами, процессор Ryzen 5 1600 AF не только дешевле и быстрее исходной модели 1600 при сравнении производительности с заводскими настройками, но еще и обладает большим потенциалом для разгона. Энергопотребление этого процессора – на уровне 2600 или даже чуть меньше за счет чуть более низких (заводских) тактовых частот, хотя фактически эта разница может варьироваться в зависимости от качества кристаллов.
Для сборщиков бюджетных систем процессор 1600 AF за $85 является абсолютно лучшим выбором. Как мы уже отмечали, до этого исключительно выгодным вариантом был Ryzen 5 2600 за $120, но теперь, поскольку 1600 AF представляет собой практически такой же процессор и стоит при этом существенно меньше, именно 1600 AF занимает среди бюджетных процессоров первое место по соотношению цены и производительности.
Такие потрясающе выгодные предложения от AMD наносят Intel ощутимый удар. В настоящий момент Intel предлагает Core i5-9600K за $240 и заблокированный для разгона i5-9400F за $165. Мы полагаем, что в ближайшие несколько лет оба эти процессора с шестью ядрами и шестью потоками в гейминге будут уступать процессору 1600 AF. И даже если в вашем регионе не продаются процессоры 1600 AF, вы все равно можете купить процессор R5 2600 дешевле, чем любой современный процессор Core i5.
