Упаковка и комплектация

Процессорный охладитель ID-Cooling SE-207 поставляется в картонной упаковке, оформленной в традиционные для компании черные и оранжевые цвета. Фотография самого кулера представлена на лицевой стороне коробки, а краткие технические характеристики вентиляторов — на тыльной.

В отношении ID-Cooling SE-207 заявленная максимальная рассеиваемая мощность — 250 Вт, что позволяет использовать его на большинстве существующих процессоров. Список поддерживаемых платформ Intel и AMD указан на боковой стороне упаковки. Ключевые особенности охладителя оформлены в виде отдельных пиктограмм.

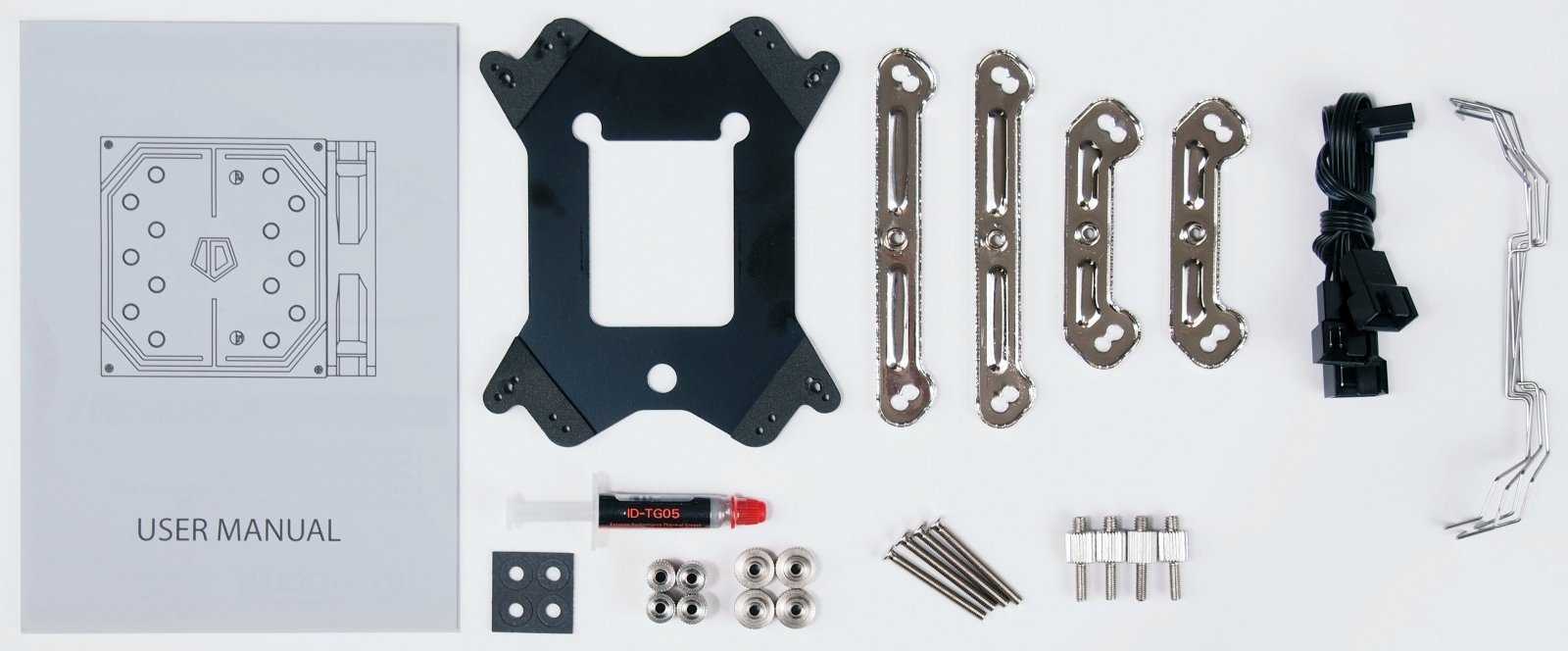

Комплект поставки ID-Cooling SE-207 включает в себя:

• руководство пользователя с описанием установки на платформы Intel и AMD;
• бэкплейт для материнской платы;
• комплект крепления для платформ Intel и AMD;
• термопасту;
• четыре скобы крепления для установки второго и третьего вентилятора;
• кабель-разветвитель для подключения трех вентиляторов к одному разъему на материнской плате.

Упаковка и комплектация

Оформление коробки с кулером ID-Cooling SE-224-XT Basic не отличается изысканностью и эффектным видом, но этого достаточно, чтобы можно было оценить внешний вид башенного кулера и понять его возможности. Обратная сторона коробки посвящена техническим характеристикам (размеры и параметры вентилятора).

Несмотря на бюджетную направленность кулера, комплектация у него неплохая: 4 скобы для установки двух 120 мм вентиляторов, термопаста ID-Cooling ID-TG25 с теплопроводностью 10.5 Вт/(м·К), набор креплений для платформ AMD AM4 и Intel LGA115x/2011(-v3)/2066, бекплейт для платформ Intel LGA115x и руководство пользователя.

Комплектуется кулер 120 мм вентилятором с гидродинамическим подшипником ID-Cooling ID-12025M12S, имеющим максимальные обороты 1800 rpm при заявленном уровне шума 32.5 дБ. Отметим большую длину кабеля – 400 мм и наличие виброгасящих элементов по краям.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: кулеры ID-Cooling SE-224-XT Basic и Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
• Корпус: Fractal Design Define S;
• Блок питания: be quiet! Straight Power 11 650W.

Компактный кулер ID-Cooling SE-224-XT Basic имеет высокую совместимость с компонентами материнской платы – не блокирует слоты памяти и PCI-E, а за счет своей высоты 154 мм влезет практически в любой Mid-Tower корпус.

Результаты тестирования

Оценку ID-Cooling SE-207 было решено начать с анализа зависимости скорости вращения его комплектных вентиляторов от % заполнения ШИМ. Фактические минимальные обороты вентиляторов ID-Cooling WF-12025 составили значение 850 об/мин при 30% заполнения ШИМ. На графике показана зависимость оборотов вентиляторов с шагом в 10% заполнения ШИМ. Максимальная скорость вращения соответствовала 1800 об/мин.

Далее были проведены замеры уровня шума тестовой системы с вентиляторами ID-Cooling WF-12025. Стоит ответить, что достаточно заметный и ощутимый уровень шума система охлаждения ID-Cooling SE-207 генерирует даже при минимальной скорости вращения вентиляторов. Уже после преодоления порога в 1400 об/мин вертушки этого охладителя становятся откровенно шумными и некомфортными для постоянной эксплуатации.

Еще больше вопросов вызвала оценка эффективности охлаждения ID-Cooling SE-207 в зависимости от скорости вращения ее вентиляторов. Меняя обороты вертушек от минимальных до максимальных, нам удалось сбить температуру процессора Intel Core i5-9600k всего на 4 градуса Цельсия. С такими показателями кулер ID-Cooling SE-207 явно не игрок в топ-классе воздушных систем охлаждения.

Внешний вид и особенности

Всем своим внешним видом и конструкцией ID-Cooling SE-207 производит впечатление кулера топ-класса. Две секции радиаторов с семью медными тепловыми трубками, размещенными в шахматном порядке, прикрыты сверху хромированной металлической пластиной. Именно этот элемент оформления и колпачки тепловых трубок делают ID-Cooling SE-207 стильным и привлекательным.

Габариты радиатора ID-Cooling SE-207 составляют 122 х 159 х 139 мм в ширину, высоту и глубину соответственно. Не превышая высоты в 160 мм, этот охладитель оказывается совместимым с большинством бюджетных и узких корпусов Mid-Tower

При этом масса ID-Cooling SE-207 в сборе с вентиляторами равна 950 граммам.

При общей бюджетности кулера обращает внимание на себя качество сборки и аккуратность установки алюминиевых пластин. В конструкции ID-Cooling SE-207 задействовано по 44 пластины на каждой из секций радиатора

Толщина отдельной пластины составляет 0,4 мм, межреберное расстояние — 1,9 мм.

Сквозь массив алюминиевых пластин проходят семь медных тепловых трубок диаметром 6 мм. Вместе с ними общая расчетная площадь радиатора составляет 9088 квадратных сантиметров. Тепловые трубки внутри секций радиатора расположены в шахматном порядке для более равномерного распределения отводимого тепла по телу охладителя.

При этом сами тепловые трубки на ID-Cooling SE-207 за счет их изгиба делают смещение секций радиатора в сторону относительно сокета. Эта особенность в конструкции радиатора направлена на большую совместимость кулера с модулями оперативной памяти. На торцах секций радиатора ID-Cooling SE-207 присутствуют небольшие технологические канавки для проволочных скоб крепления вентиляторов.

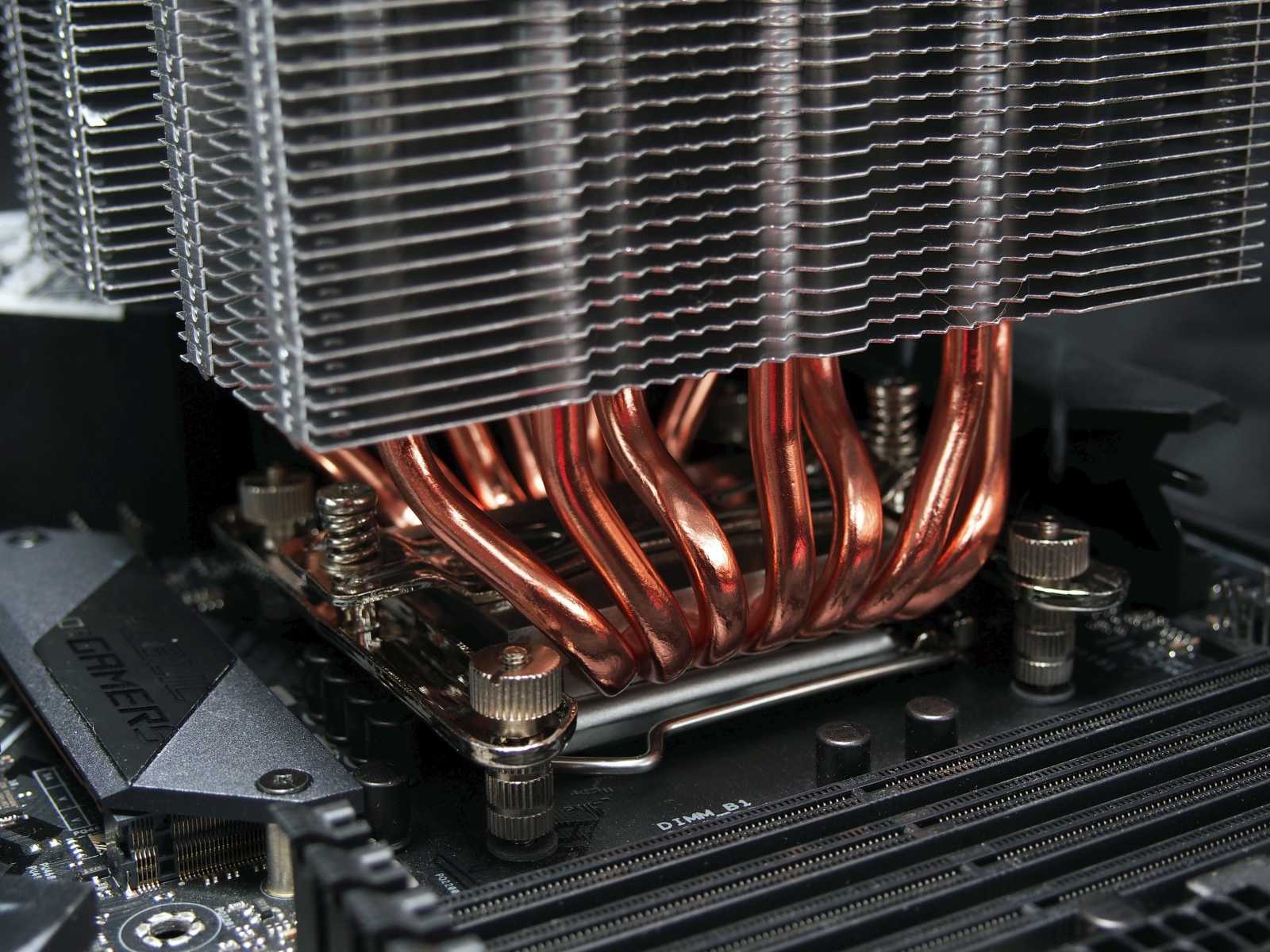

Конструкция основания ID-Cooling SE-207 представляет собой две медные никелированные пластины, между которыми оказываются зажатыми все семь тепловых трубок с помощью опрессовки. Пайка в местах контакта тепловых трубок и основания присутствует, хоть и выражена не столь явно.

Контактная площадка ID-Cooling SE-207 имеет площадь размером 40 х 46 мм. Она представляет собой матовое покрытие с посредственной обработкой, на поверхности присутствуют капли и следы от процессов пайки тепловых трубок.

К ровности же основания ID-Cooling SE-207 нельзя предъявить никаких претензий. Немного портит общее впечатление при детальном осмотре с торцевой стороны наличие пустот в структуре контактной площадки.

Продувать двухсекционный радиатор охладителя призваны два 120-мм вентилятора ID-Cooling WF-12025. Эта пара вертушек собственного производства рассчитана на работу в диапазоне 700-1800 об/мин. Заявленный уровень шума при этой скорости вращения составляет 18-35,2 дБА.

Механизм вращения данных вентиляторов включает один гидродинамический подшипник, для минимизации шума на пластиковой рамке по углам вклеены антивибрационные резиновые прокладки. Удивительным в комплектных вентиляторах кулера ID-Cooling SE-207 оказывается лишь то, что одна из вертушек имеет разъем подключения 4-пин PWM, в то время как вторая —  3-пин.

Проблематика вопроса

Пока техники было не так много и она была немного другой — закрытое размещение не вызывало опасений. Однако появление предусилителя, вслед компьютера, а за ним и ресивера показало, что естественной «щелевой» вентиляции (зазоры между дверками и тумбой достаточно большие, сзади также есть расстояние до стены) становится недостаточно. Окончательно усугубило ситуацию размещение шести бас-ловушек из каменной ваты.

Они не только перекрыли щель до стены для выхода теплого воздуха, но еще и являясь по сути своей теплоизоляторами полностью заблокировали процесс переноса тепла через «столешницу» тумбы. Проблема была бы не так ощутима, если бы использование техники ограничивалось желанием послушать один музыкальный альбом после рабочего дня.

Многократный просмотр фильмов в период изоляции с участием ресивера и предварительного усилителя (фронтальные каналы трудятся через стереосистему) из одной секции тумбы доводит последнего до температуры, при которой трогать рукой его можно только осознавая, что сейчас будет горячо настолько, что придется заставлять себя терпеть.

Предыстория событий

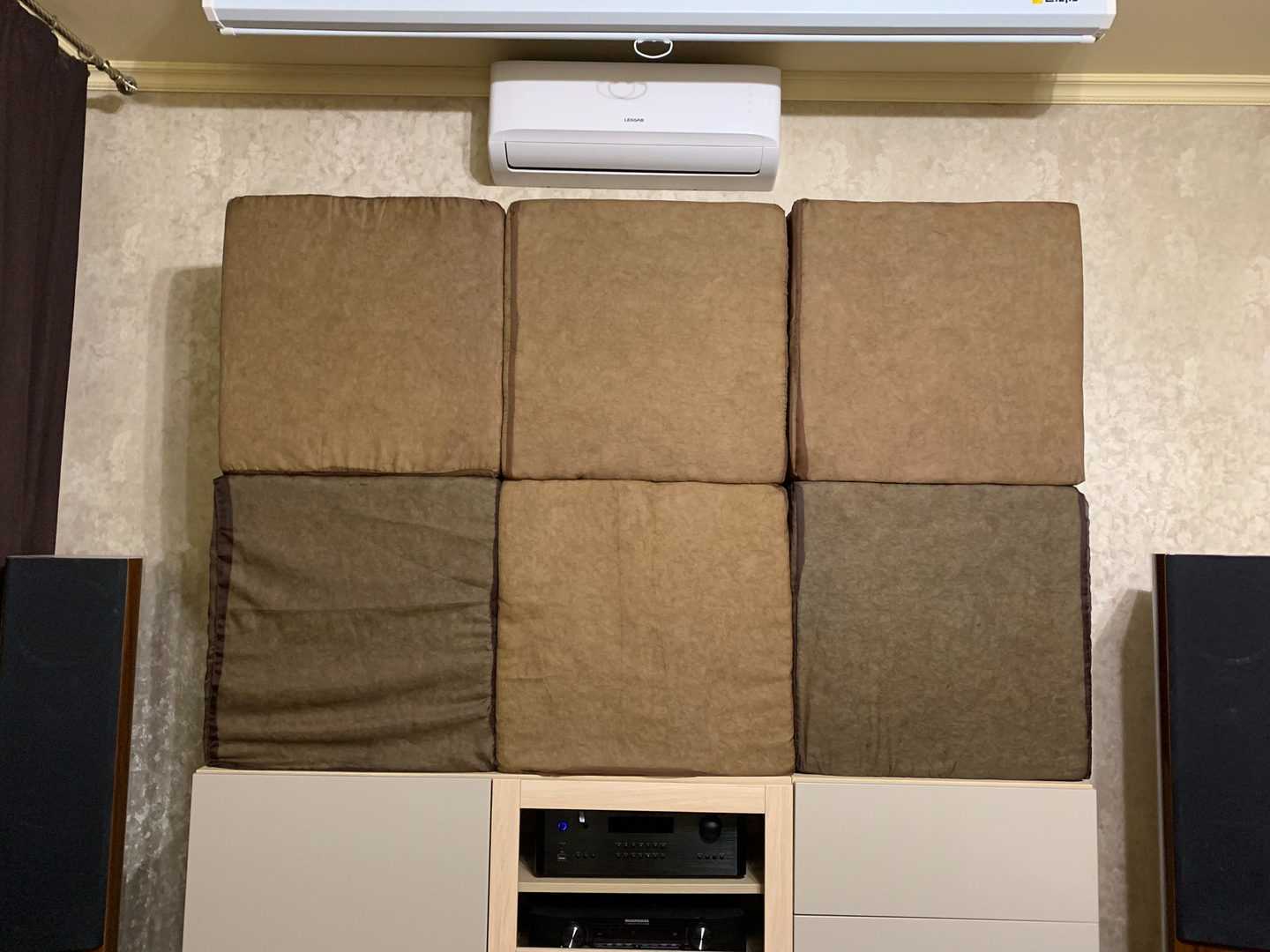

Несколько лет назад для вместилища аудиовидео аппаратуры я выбрал себе тумбу из магазина IKEA, коллекция БЕСТО. Рассматривал разные варианты, включая специализированные стойки, но в итоге по совокупности факторов: безопасности, удобства использования, идентичности остальному интерьеру, стоимости — победил именно этот вариант.

Со временем тумба много раз перекомпоновывалась, дверки и полки в ней перемещались туда-сюда по мере замены или добавления техники. И вот наступил тот момент, когда больше в нее уже точно ничего не войдет. Я разрисовал по размерам финальный вариант размещения с учетом всех ограничений (розетки на стене за тумбой и места занимаемого петлями дверок тумбы).

С целью обезопасить здоровье семьи от любопытства ребенка и сокращения периодичности потенциально опасной процедуры уборки (крутануть ручку громкости или протереть мокрой тряпкой то, чего не следует) все секции тумбы, кроме секции для центрального канала домашнего кинотеатра было принято решение еще в самом начале сделать закрытыми (одна из причин отказа от специализированных стоек).

Конфигурация тестового стенда

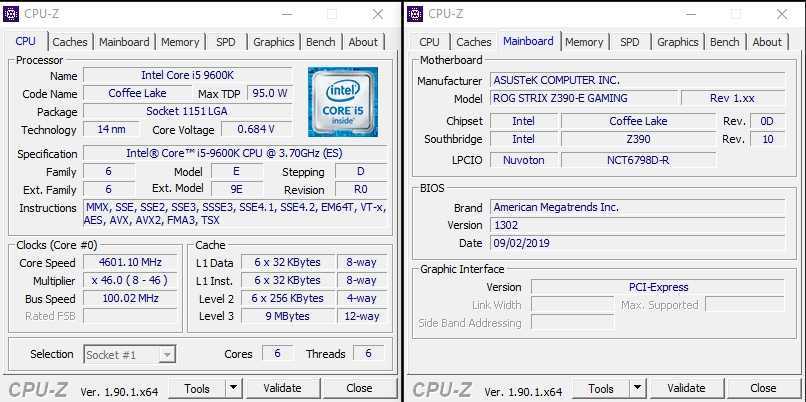

Для оценки эффективности системы охлаждения ID-Cooling SE-207 мы использовали 6-ядерный процессор Intel Core i5-9600k, установленный на материнскую плату ASUS ROG Strix Z390-E Gaming.

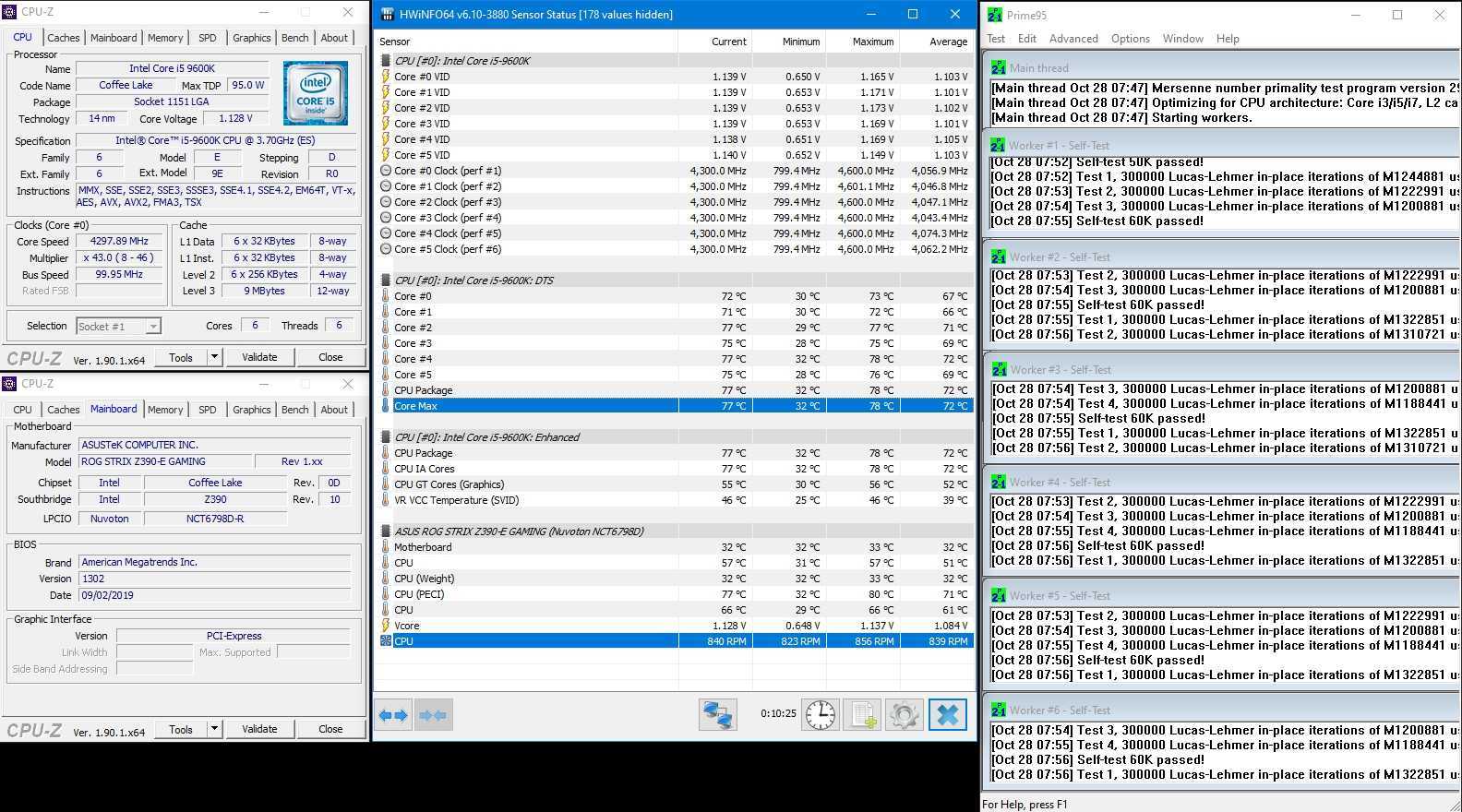

В качестве нагрузки на центральный процессор мы запускали стресс-тест Prime95, продолжительность работы которого выдерживали до стабилизации максимальной температуры CPU. За контрольные значения бралась температура самого горячего ядра процессора. Температура в помещении на момент тестирования кулера ID-Cooling SE-207 составляла 25 градусов Цельсия.

Тестирование системы охлаждения ID-Cooling SE-207 выполнялось на открытом стенде.

Установка на примере LGA 1151v2

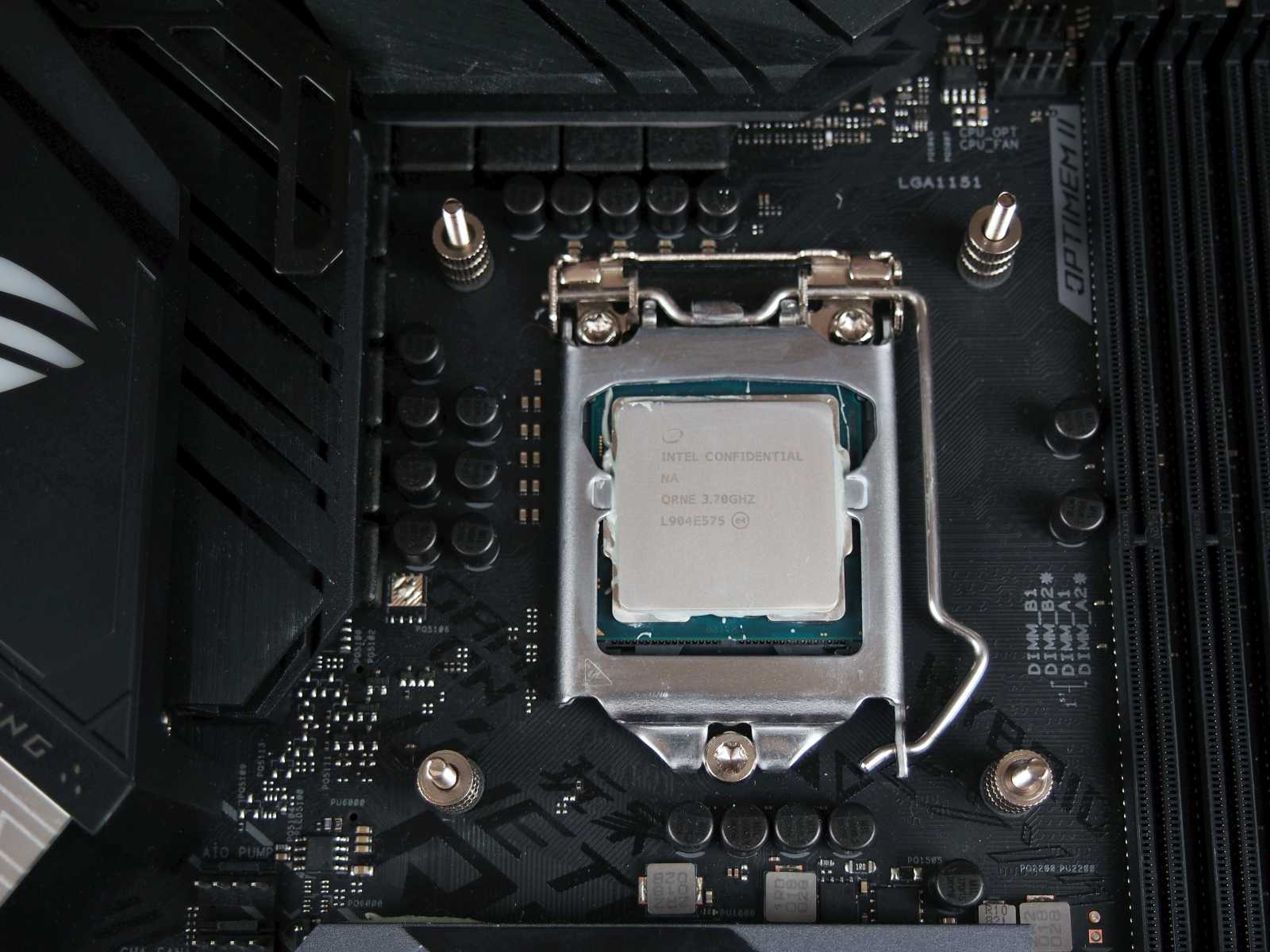

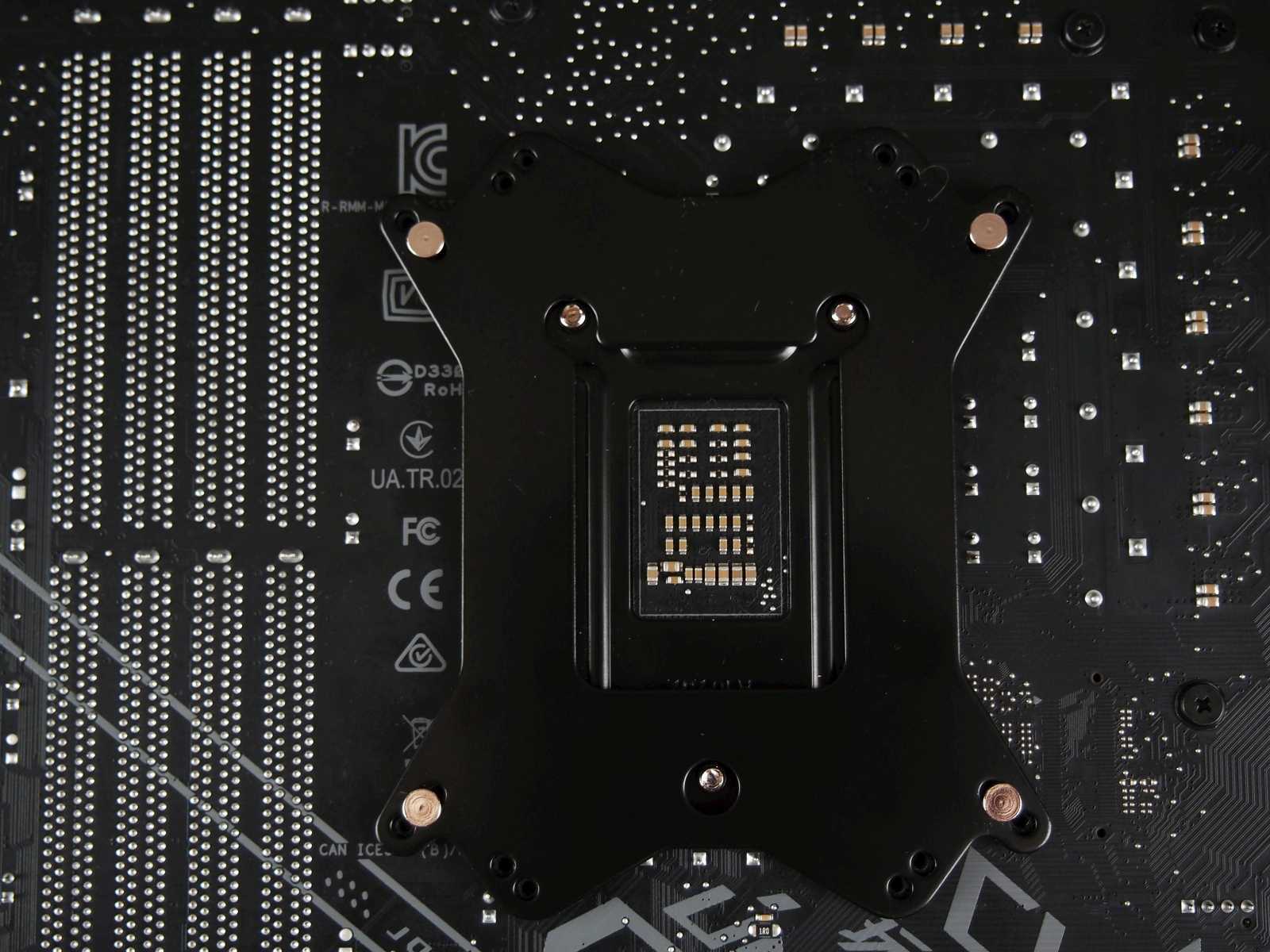

Монтаж кулера ID-Cooling SE-207 на материнскую плату с установленным процессором мы продемонстрируем на примере платформы Intel LGA 1151v2. Начальным этапом является установка бэкплекта с предварительно вмонтированными в него металлическими стержнями. С лицевой стороны материнской платы на стержни надеваются прокладки.

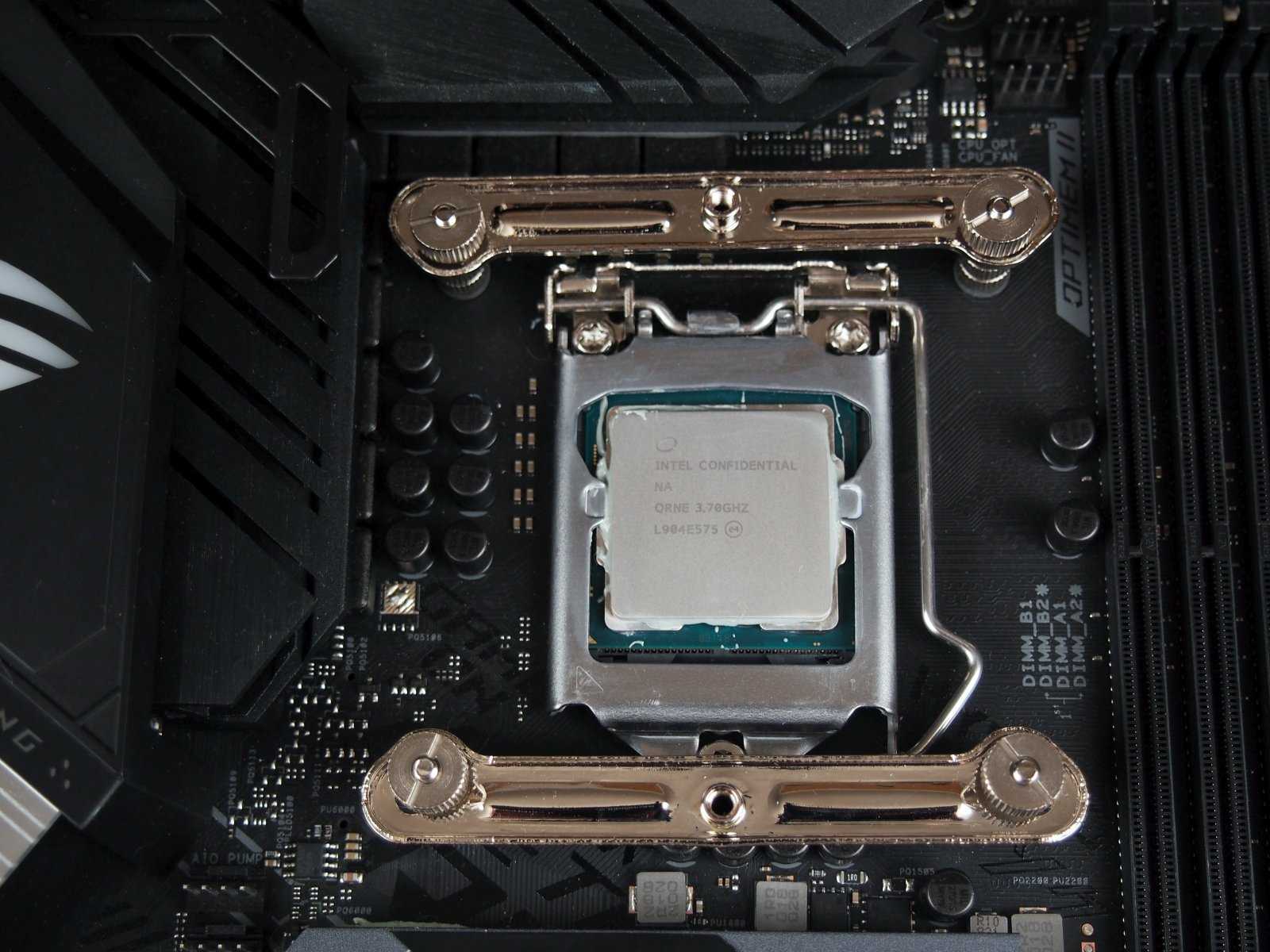

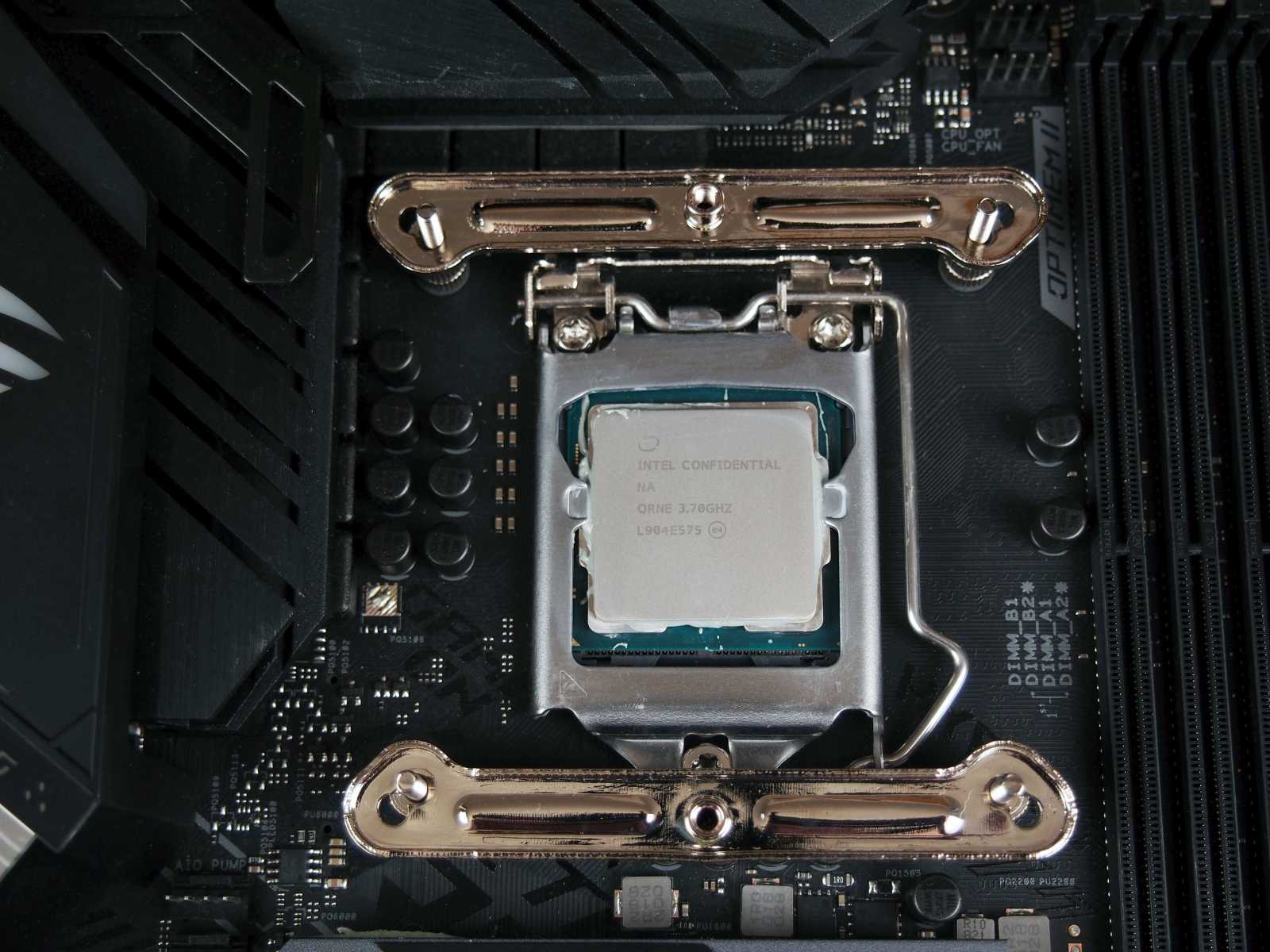

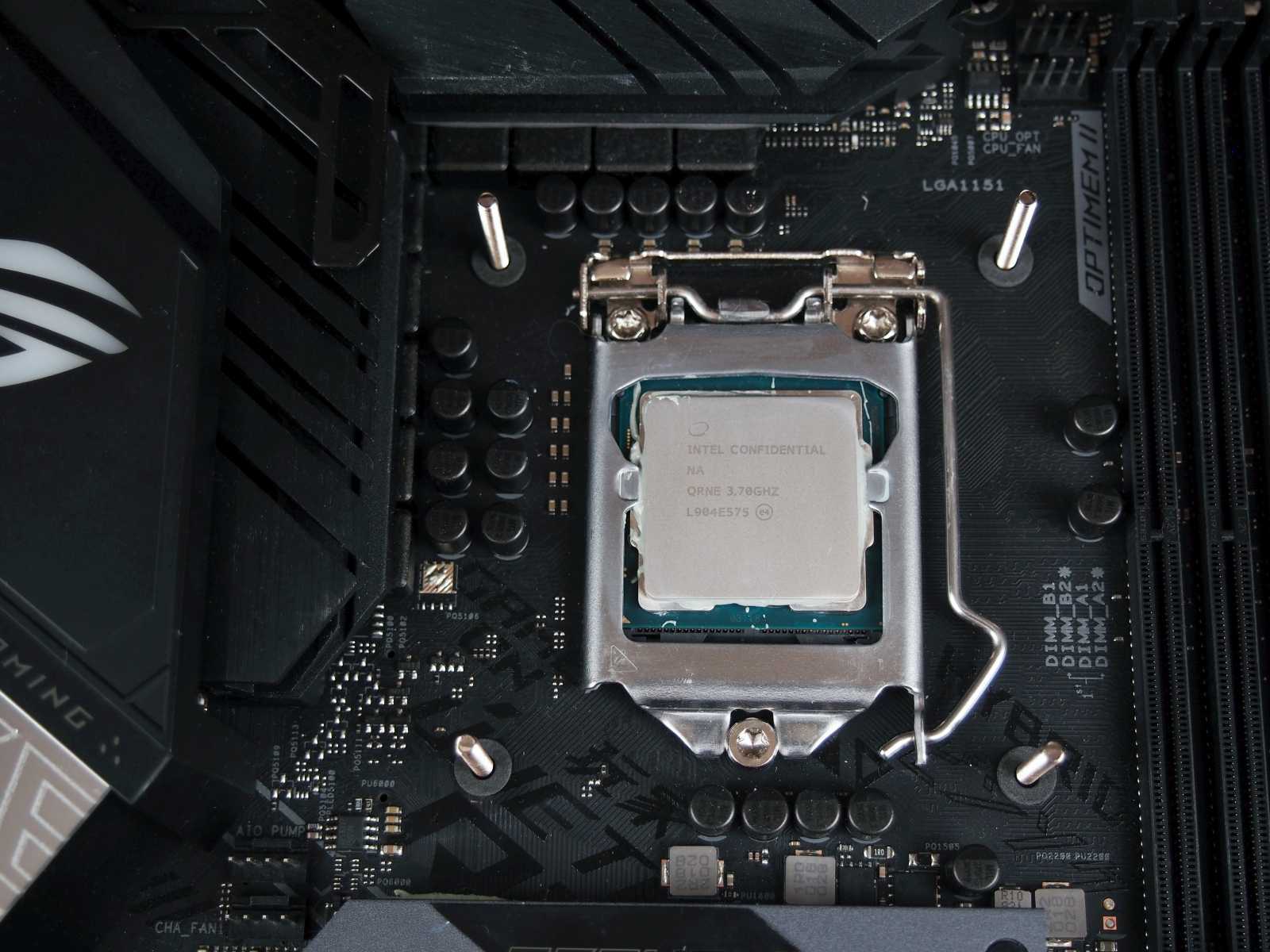

Далее на стержни накручиваются металлические стойки, которые фиксирует бэкплейт и формируют точки опоры для креплений кулера. Две металлические пластины устанавливаются в перевернутом состоянии так, как указано в руководстве пользователя.

С помощью четырех гаек с накатанной головкой эти пластины фиксируются на сокете материнской платы. В середине каждой пластины присутствует резьбовое отверстие для крепления радиатора ID-Cooling SE-207.

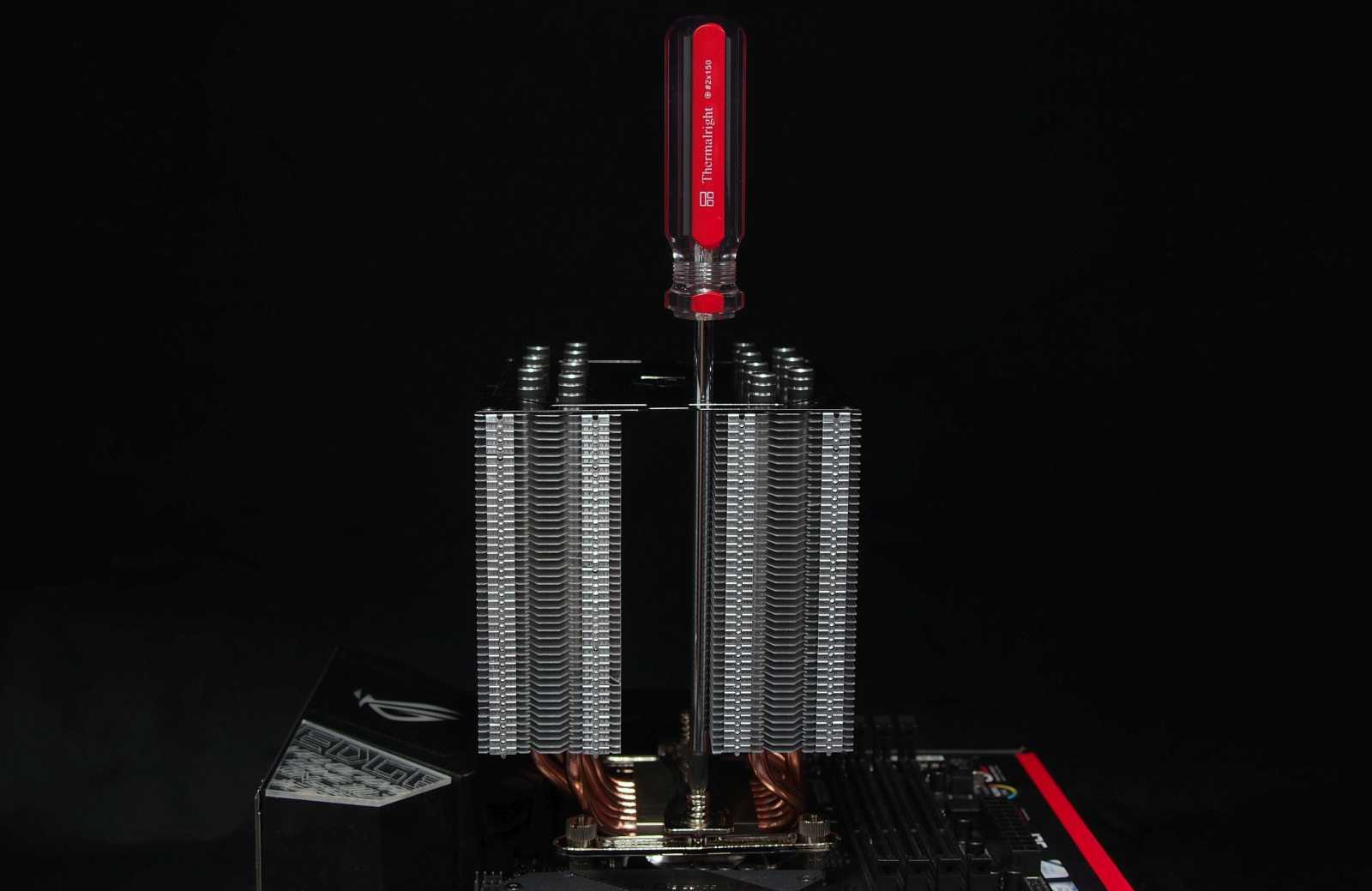

Чтобы установить радиатор ID-Cooling SE-207 на крепление сокета, есть два пути решения этой задачи. Если в распоряжении есть длинная отвертка, то монтаж радиатора можно выполнить без съема верхней никелированной пластины. Для доступа отвертки крышка ID-Cooling SE-207 имеет технологические отверстия над винтами. В отсутствии такой длинной отвертки, показанной на фото ниже, закручивать винты придется под углом, или же предварительно сняв верхнюю никелированную декоративную пластину.

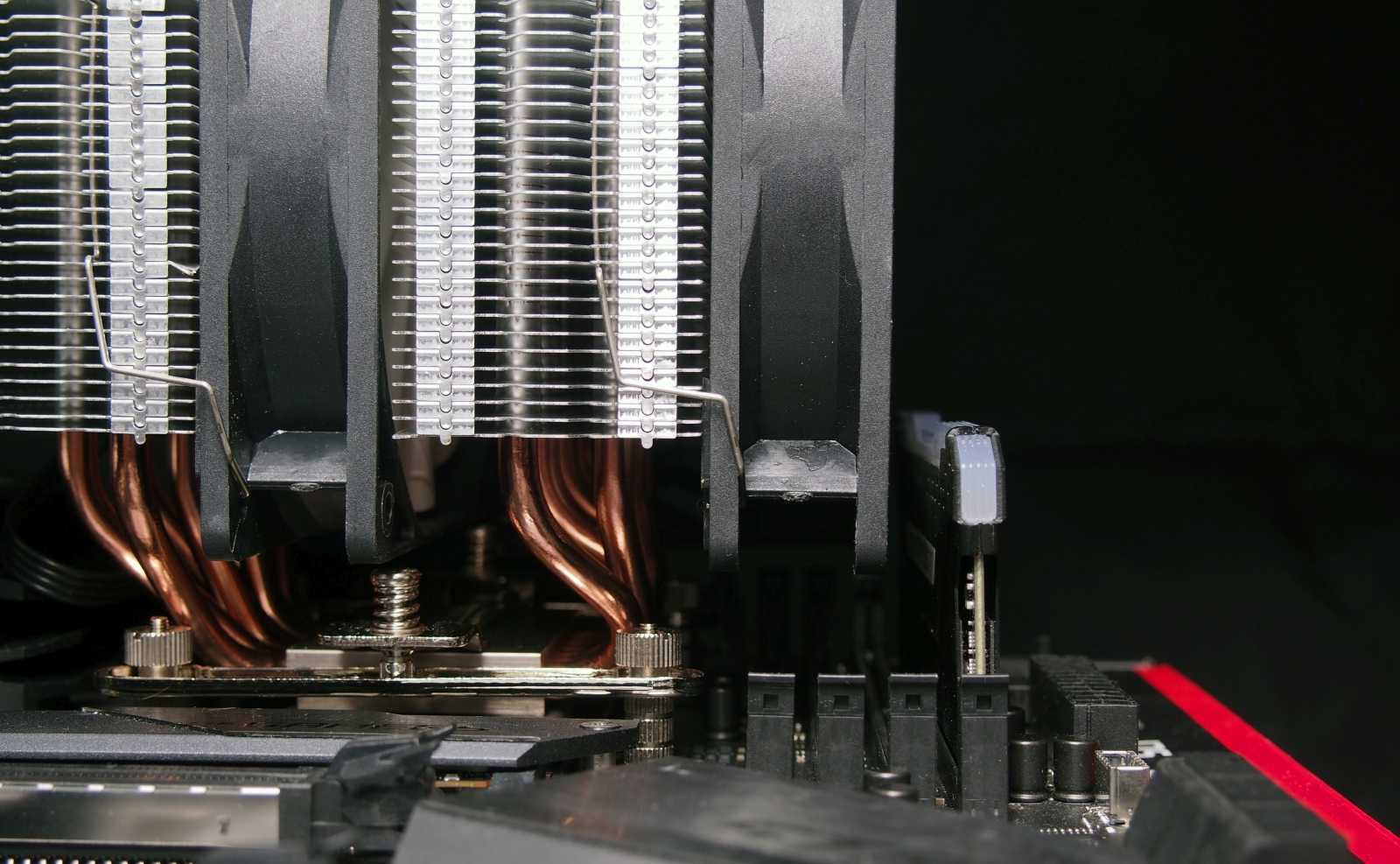

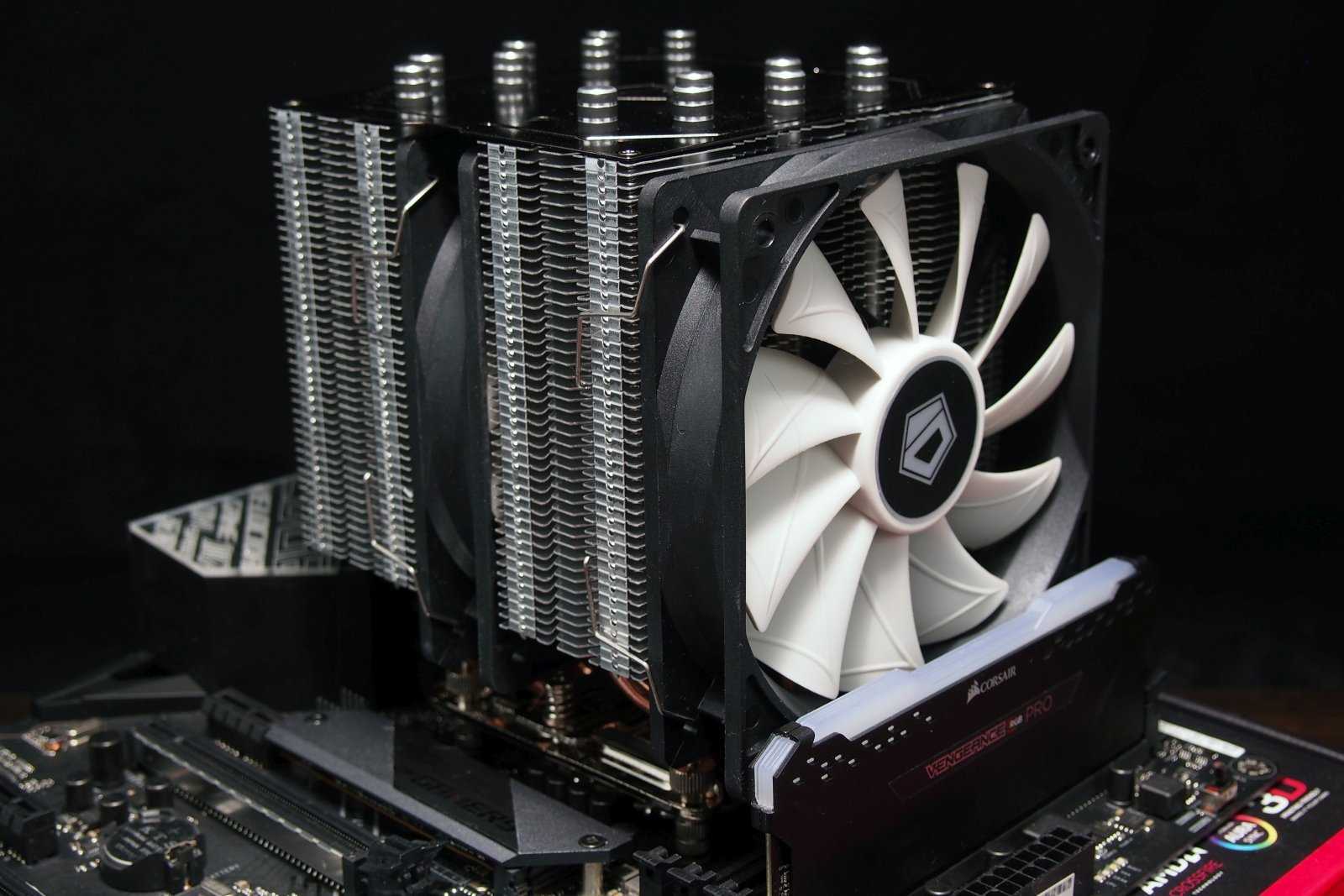

При сборке системы с кулером ID-Cooling SE-207 мы использовали высокие модули памяти Corsair Vengeance RGB Pro, поэтому нам удалось задействовать лишь последний слот DIMM DDR4. При стандартной установке правого вентилятора высота свободного пространства составляет 41 мм, куда поместится большинство модулей памяти с невысокими радиаторами. За счет проволочных скоб остается возможность приподнять правый вентилятор на 20 мм вверх, нарушив при этом эстетичность общей картины.

Центральный вентилятор устанавливается на ID-Cooling SE-207 в последнюю очередь, уже после монтажа радиатора охладителя на материнскую плату.

За счет никелированной верхней пластины, колпачков тепловых трубок и вентиляторов с кремовой крыльчаткой воздушный кулер ID-Cooling SE-207 смотрится достаточно стильно и привлекательно. С учетом толщин сокета и процессора, высота системы охлаждения ID-Cooling SE-207 в самой верхней точке составляет 164 мм.

Выработка решения

Так наступило понимание, что без принудительного охлаждения обойтись никак не получится. Первая попытка решения проблемы была импульсной — я просто заказал USB вентилятор, Maxwell MW-3549. Первое с чем я промазал, это были размеры, он оказался слишком большим для размещения под тумбой, просто не помещался. Второй недостаток это вибрация, несмотря на прорезиненные ножки он вызывал биение по поверхности, на которой стоял. Возможно не был хорошо сбалансирован по оси вращения, а поскольку пропеллер был металлическим и сам вентилятор довольно тяжелым — это давало о себе знать. Третьим промахом был высокий уровень шума. Я не заметил при покупке информации по этому параметру, но поскольку вентилятор казался маленьким и был не очень мощным, не ждал подвоха с этой стороны. В итоге покупка отлично послужила мне в конце лета 2020 года по своему прямому назначению (надо было зарядить кондей, но на месяц не хотелось заморачиваться, а тут и выход появился).
