Упаковка и комплектация
Система be quiet! Silent Loop 360mm поставляется в большой чёрной коробке, на лицевой стороне которой изображена собственно СЖО и вкратце перечислены её особенности.
Подробнее о находящейся внутри СЖО можно узнать из текста на обратной и боковых сторонах коробки.
Внутри чёрной коробки находится корзина с отсеками, выполненная из пористого картона. В них и размещены сама система и её компоненты, дополнительно запечатанные в полиэтиленовые пакеты.
Сверху данная корзина накрыта мягкой прокладкой, дополнительно защищающей продукт от различных невзгод на пути к конечному пользователю.
В комплект поставки входят два набора креплений для платформ с процессорами Intel и AMD, два типа винтов для закрепления вентиляторов на радиаторе (короткие и длинные), винты для крепежа радиатора на корпус системного блока, Y-образный разветвитель на три вентилятора, а также инструкция по сборке, содержащая раздел на русском языке.
Не забыта и высокоэффективная термопаста be quiet! DC1 с теплопроводностью 7,5 Вт/м·К. Шприца массой 1 грамм, по мнению производителя, должно хватить на 9 раз.
Обзор и тестирование процессорных СЖО be quiet! Pure Loop 280 и be quiet! Pure Loop 360
В последнее время у меня на тестах стали все чаще появляться системы жидкостного охлаждения. Благо они становятся все популярнее, и этому есть разумное объяснение. Начнем с того, что различных моделей на рынке становится все больше, их выпускают все компании.
Если точнее, то выпускают не все, существуют крупные OEM-фирмы, которые делают одно и то же для разных брендов. На первый взгляд, там нет ничего сложного: любое такое устройство состоит из помпы, радиатора, водоблока и шлангов. Все эти вещи по отдельности выпускают много компаний. Однако кастомные СВО не обрели большой популярности из-за сложности сборки и высокой стоимости. Фитинги, резервуар, помпа – такие словеса могут повергнуть в шок неподготовленного пользователя. Самому нарезать шланги, все смонтировать и подключить – почти как дома развести водопровод или отопление. Специфика схожа, отличаются лишь размеры и оборудование. Тем не менее, так и не обретя популярности кастомные СЖО остаются наиболее эффективными.
Большинство современных корпусов делают в расчете на использование хотя бы одного радиатора с вентиляторами, а есть и такие, где легко можно поставить два, например, сверху и спереди. Подобные СЖО продолжают оставаться дорогими и это не удивительно. Есть модели, которые продаются дешевле башенных воздушных суперкулеров, но и производительность у них соответствующая (зато шум, RGB-подсветка и «водянка» в наличии).
На рынке существуют серьезные модели солидных компаний, таких как be quiet!, которые предлагают свое видение того, как это должно быть и функционировать. Это известная фирма, и название у нее говорит само за себя, мол: «все будет тихо». Зачастую так оно и бывает, поскольку фирма сама занимается разработкой. У нее есть собственные модели вентиляторов, которые неплохо зарекомендовали себя на рынке. Остается дело за малым: найти помпу, водоблок, шланги и радиатор. Скорее всего, в современном мире с огромными производственными мощностями такие поиски будут недолгими. Кстати, что-то можно сделать даже самим, например, крепление на процессор.
Ко мне на тестирование попали две модели be quiet! Pure Loop. В принципе, они очень похожи и различия можно пересчитать по пальцам. Выше уже писалось, что деталей в любой СЖО немного и тут не исключение. Как правило, у одного производителя в одной линейке все модели отличаются только по размеру радиатора. Также и здесь. В модельном ряду be quiet! Pure Loop есть четыре модификации: 120, 240, 280 и 360 мм. В этих числах – длина радиатора. И соответственно модели, индекс которых делится на 120, оборудованы вентиляторами с такой диагональю, а одна – на 140 и соответственно оборудована двумя вентиляторами покрупнее. В остальном вентиляторы из одного семейства, и я сразу расстрою ценителей прекрасного – они без подсветки.
Итак, сегодня я рассмотрю две старшие модели и проверю, как они справляются с процессором AMD Ryzen.
Источник
Упаковка и комплектация
Новая линейка систем жидкостного охлаждения Pure Loop предлагается с радиаторами на 120, 240, 280 и 360 мм. В нашем распоряжении самый оптимальный по размеру вариант в лице Pure Loop 280mm. С такими габаритами радиатора эта модель СЖО поместится в большинство корпусов ПК средней ценовой категории. Коробка системы жидкостного охлаждения Pure Loop 280mm оформлена очень лаконично, словно внутри находится девайс, не нуждающийся в представлении.
Но ключевая информация все же присутствует на тыльной стороне упаковки Pure Loop 280mm
Производитель акцентирует внимание на помпе с двойной изоляцией, фирменных вентиляторах Pure Wings 2 140mm PWM, водоблоке с белой LED подсветкой, а также возможности долива жидкости при длительной эксплуатации.
Технические характеристики Pure Loop 280mm доводятся до сведения потребителя на торцевой грани упаковки. СЖО поддерживает все актуальные платформы Intel и AMD, за исключением Socket TR4.
На время транспортировки Pure Loop 280mm надежно защищена от повреждений
Для радиатора СЖО предусмотрен картонный чехол, а трубки и водоблок обернуты в полиэтилен. Вся конструкция системы жидкостного охлаждения, включая комплект поставки Pure Loop 280mm, уложена в отформованную картонную ванну.
Водянка Pure Loop 280mm комплектуется двумя фирменными вентиляторами Pure Wings 2 140mm PWM, хладагентом для дозаправки контура, а также руководством пользователя.

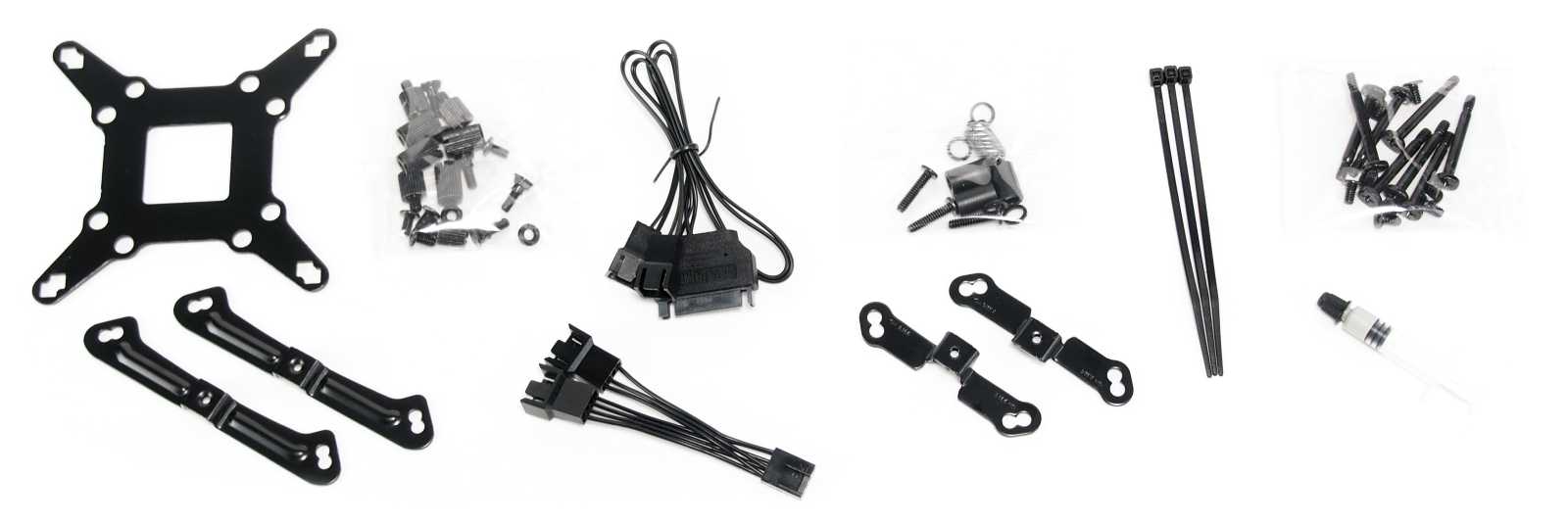

В отдельном картоном боксе пользователь обнаружит:
- набор креплений для платформ Intel LGA 2066, 2011v3, 1200, 115x;
- набор креплений для платформ AMD Socket AM4, AM3+;
- набор винтов для крепления вентиляторов к радиатору СЖО;
- набор винтов для установки радиатора в корпус ПК;
- три одноразовые пластиковые стяжки;
- шприц с термопастой;
- кабель-переходник 2х4-пин > 4-пин для питания вентиляторов;
- кабель-переходник 2х3-пин > SATA для питания помпы и подсветки водоблока.
Отличия между технологиями QLED, OLED и LED
Прежде всего, каждый покупатель должен запомнить, что QLED не является инновационной технологией, это скорее оптимизированная версия LED с дополнением квантовых точек. Некоторые эксперты утверждают, что само понятие «квантовые точки» – тоже в большей степени рекламный ход, но они действительно минимальны, их размере колеблется в диапазоне 2-10 нм.
Различие между этими матрицами заключается в том, что OLED телевизоры не имеют встроенной подсветки, а QLED модели наоборот сделаны по принципу LED, то есть с подсветкой.
65 “Q9F 4K Smart QLED TV
Отдельно стоит отметить тот факт, что ОЛЕД дисплеи создаются на базе органических светодиодов, которые, к слову, постепенно выгорают. Естественно, этот процесс самоликвидации протекает плавно, но факт остается фактом – со временем качество изображения ухудшается. Отличие QLED – использование металлической основы при интеграции квантовых точек, вследствие чего выгорание предотвращается.
В OLED все пиксели и субпиксели могут самостоятельно излучать свет. Технология не остановилась в развитии, а наоборот совершенствуется разработчиками. Например, современные экраны устроены таким образом, что каждый пиксель имеет собственный транзистор. При необходимости можно отключить пиксель, предавая изображению более насыщенный черный цвет.
Рассматривая противостояние OLED vs QLED, в обязательном порядке следует затронуть такие параметры, как яркость и цветность. Телевизоры на основе квантовых точек выдают до 2000 нит. Для корректной работы HDR 10 или Dolby Vision достаточно и 1000 нит. OLED телевизоры по этому параметру проигрывают, так как могут предложить только 700 нит.
ОЛЕД матрицы обладают обширным спектром цветов и высокой контрастностью. Однако, несмотря на отличия светодиодной подсветки, именно QLED дисплеи являются лидерами по данному параметру.
В чем разница QLED и OLED матрицами в показе движущихся объектов? Размытость движения – еще один важный критерий для сравнения технологий. Телевизоры 4К способны размывать картинку, так как пиксели, формирующие изображение, пытаются резко поменять цвет.
Время отклика влияет на то, насколько плавно телевизионное устройство обрабатывает картинку с динамичным движением или же размывает изображение. Чем меньше отклик, тем меньше размытие. У LED дисплеев данный параметр варьируется в большом диапазоне. Многие модели с 4К размывают картинку при динамичном перемещении объектов. При этом устройства Premium класса наоборот отлично справляются с поставленной задачей.
В связи с этим, матрицы на основе квантовых точек отлично контролируют динамичное изменение цветовой палитры пикселя, особенно с незначительным временным откликом. Впрочем, дисплеи OLED все равно более эффективны в этом плане. Данное утверждение объясняется природой света и цветовой гаммой, которую излучают органические светодиоды.
Тестовый стенд
- Центральный процессор: AMD Ryzen 7 1700X;
- Система охлаждения: be quiet! Pure Rock 2 Black и Noctua NH-D15 (с одним вентилятором);
- Термопаста: ARCTIC MX-2;
- Материнская плата: MSI X370 GAMING PRO CARBON;
- Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
- Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
- Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
- Корпус: Fractal Design Define 7;
- Блок питания: be quiet! Straight Power 11 650W (650 Вт).
Узкий радиатор и асимметричность кулера be quiet! Pure Rock 2 Black позволяют говорить, что высокие модули памяти можно будет установить без проблем – расстояния достаточно даже для того, чтобы обеспечить приток воздуха снизу.
Накамерные лампы для новичков
Для постановки качественного света, как правило, мало одного дополнительного освещения. Но когда речь идет о начинающих операторах, у которых недостаточно средств на покупку целого осветительного набора, можно грамотно использовать накамерные решения. В сочетании с естественными источниками света они могут стать отличным вариантом для предметной или динамичной съемки, записи блогов и так далее.
Если говорить о конкретных устройствах, то стоит обратить внимание на модель Akurat HP3A. В ней используется два комплекта светодиодов с цветовым диапазоном от 5 600 К (холодный) до 3 200 К (теплый)
Мощность светового потока до 1 200 люмен и угол рассеивания в 120 градусов обеспечат мягкий рассеянный свет. Питать панель можно как от типового разъема камер D-TAP, так и от обычных аккумуляторов, электросети авто и адаптеров переменного тока.
Помимо этих решений, в каталоге польской компании Akurat Lighting ты сможешь найти диффузионные светодиодные панели, свет для дронов и подвесные моторизированные системы студийного света. Практически каждое устройство, представленное в модельном ряде, имеет несколько вариантов конфигурации и характеристик. Это позволит даже в рамках одной линейки выбрать оборудование, которое лучше всего соответствует твоим творческим целям.
OLED или IPS: что выбрать
IPS — это не альтернативная технология, а тип матрицы ЖК-дисплеев. По сути все IPS-дисплеи — это те же LED-экраны, которые рассеивают приходящий свет, в то время как OLED-экраны свет излучают.
Цветопередача ЖК- и OLED-дисплеев при одинаковом уровне яркости
(Фото: ASUS)
Преимущества OLED в сравнении с IPS:
- OLED-экраны обычно тоньше и легче, чем IPS;
- контрастность OLED может быть на несколько порядков выше, чем у IPS;
- OLED тратит меньше электричества, чем устройства с IPS;
- все IPS-экраны строго плоские. OLED можно сделать и плоским, и изогнутым;
- в OLED пиксели расположены ближе к экрану, поэтому под углом изображение искажается меньше, чем на IPS-дисплеях.
Недостатки OLED в сравнении с IPS
Срок службы. У каждого пикселя есть определенная длительность эксплуатации, и если каждый будет светиться самостоятельно, то рано или поздно наступит выгорание. Разумеется, IPS тоже не вечен, но при сопоставимой интенсивности использования IPS должен прослужить дольше.
Отдельные производители придумали, как обойти это ограничение. «Для OLED-дисплеев не рекомендуется использовать статическое изображение элементов на продолжительный период времени — это поможет избежать проблемы выцветания, — говорит Влад Захаров. — С нашей стороны во всех OLED-ноутбуках будет предустановлен черный скринсейвер с анимацией в виде мыльных пузырей. Это будет защищать экран в моменты, когда ноутбуком не пользуются».
Воздействие на зрение. Люди с высокой чувствительностью зрачков могут заметить мерцание OLED. Такое мерцание вызвано большей частотой смены кадров: пиксели чаще гаснут и загораются, и глазам становится сложно это воспринимать. Усталость глаз возникает далеко не у каждого обладателя OLED-устройства, но все же об этом стоит помнить при выборе между IPS и OLED.
Фото: ASUS
Тестирование
СЖО Be Quiet! Pure Loop 120 совместима с стандартным перечнем сокетов AMD и Intel. В том числе поддерживается HEDT-платформа «синего» чипмейкера (LGA2066, LGA2011 и предшествующие), но не AMD TR4. Под многоядерные AMD здесь и подложка маленькая, да и силёнок не хватит.
Процесс установки наглядно показан в электронной инструкции и следующем видео:
Be Quiet! всегда прямо указывает, как много кулер может отвести ватт тепла с процессора. Всегда, и даже у предшествующих Silent Loop с медным радиатором эти данные приводились. К удивлению, у Pure Loop эту характеристику не указывают. Как правило 120-мм «водянка» с одним пропеллером справляется с процессором, TDP которого 180-200 Вт.
Тестовый стенд:
- Процессор: Intel Core i7-7700K;
- Материнская плата: ASUS Maximus IX Apex;
- Процессорный кулер: Be Quiet! Pure Loop 120;
- Термопаста: Arctic MX-2;
- Видеокарта: Palit GeForce GTX 1660 Super 6 ГБ;
- Оперативная память: HyperX Fury DDR4-3000 16 ГБ (2х 8 ГБ);
- Накопитель: XPG Gammix S11 Pro 512 ГБ;
- Блок питания: Seasonic PRIME Fanless PX-450;
- Корпус: открытый стенд.
Все технологии энергосбережения были отключены в BIOS материнской платы, и процессор работал при постоянной частоте 4,7 ГГц (напряжение 1,25 В, скальпированный). В таком режиме уровень TDP поднимается примерно до 140 Вт.

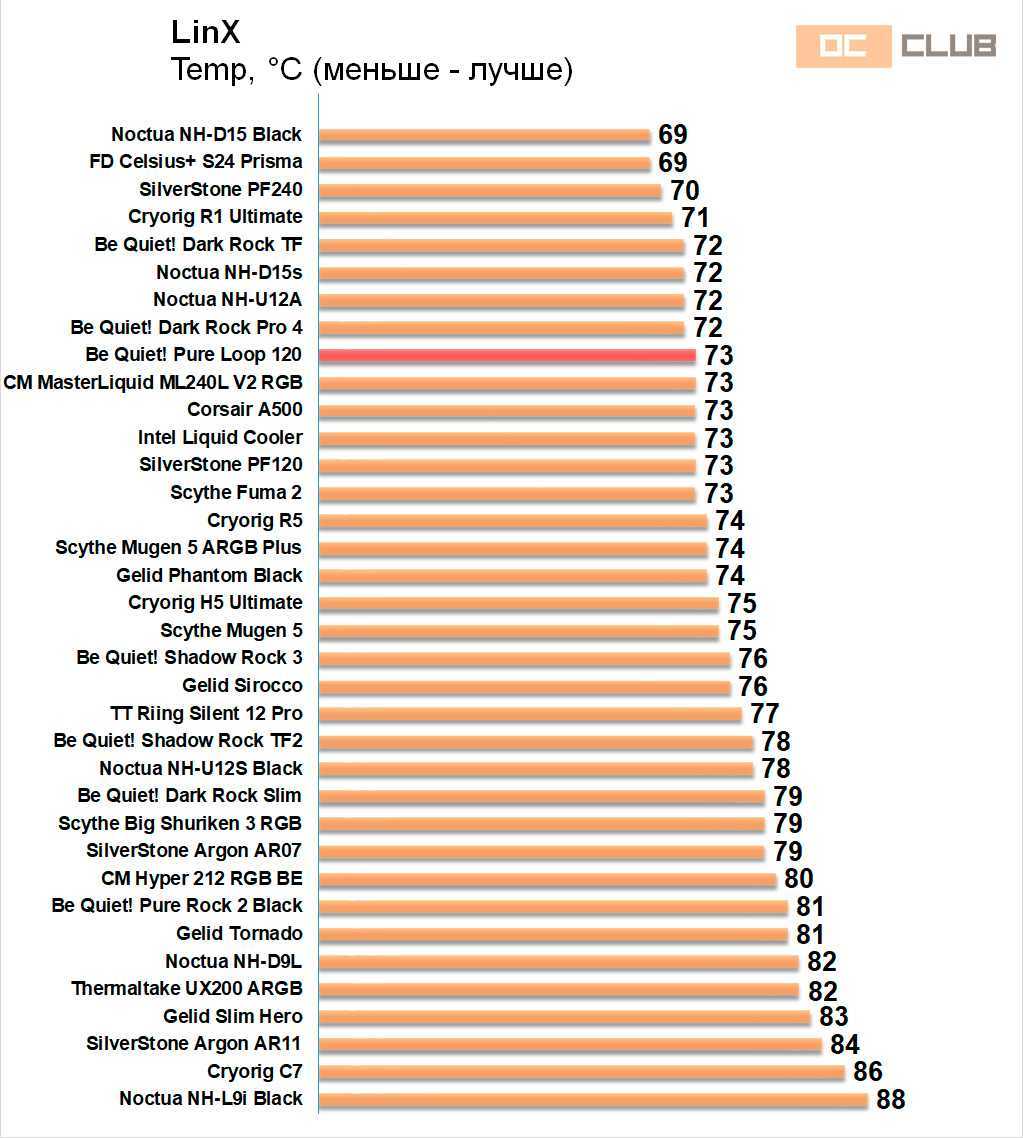

Мониторинг осуществлялся через AIDA 64, а нагрузку обеспечил LinX 0.6.5 (количество используемой памяти – вся что есть). Отмечу, что LinX создает колоссальные нагрузки на процессор. В играх и реальных приложениях таких температур никогда не будет (будет на градусов 15-20 холоднее). Тестирование проводилось с температурой в помещении 22°C. Замеры уровня шума проводились с расстояния 30 см (фоновый шум 34 дБА). 99 градусов на графике – значит троттлинг, сброс частот, и кулер не «вывозит».
Что вполне ожидаемо для односекционной СЖО с обычным алюминиевым радиатором и одним 120-мм пропеллером, Be Quiet! Pure Loop 120 разместилась среди других решений аналогичного класса и лучших представителей воздушных охлаждений.

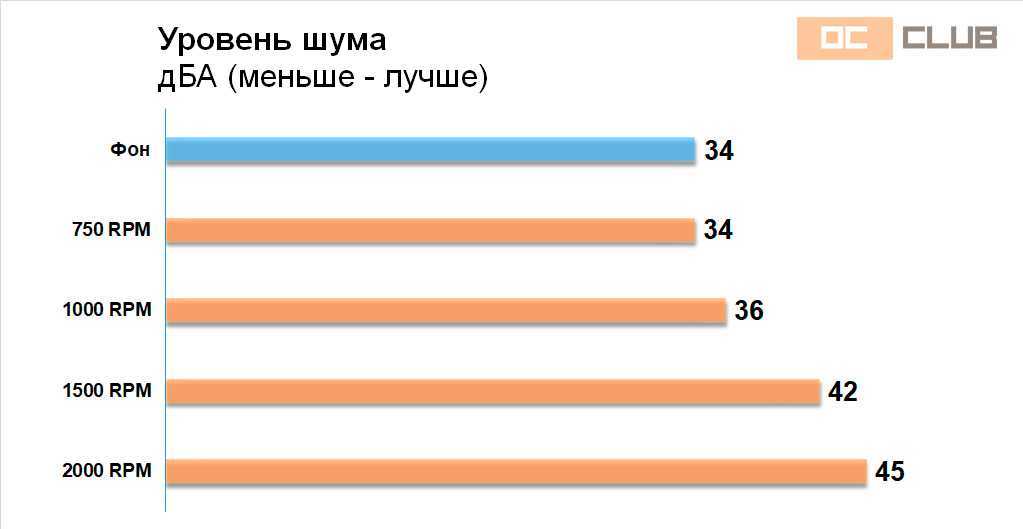

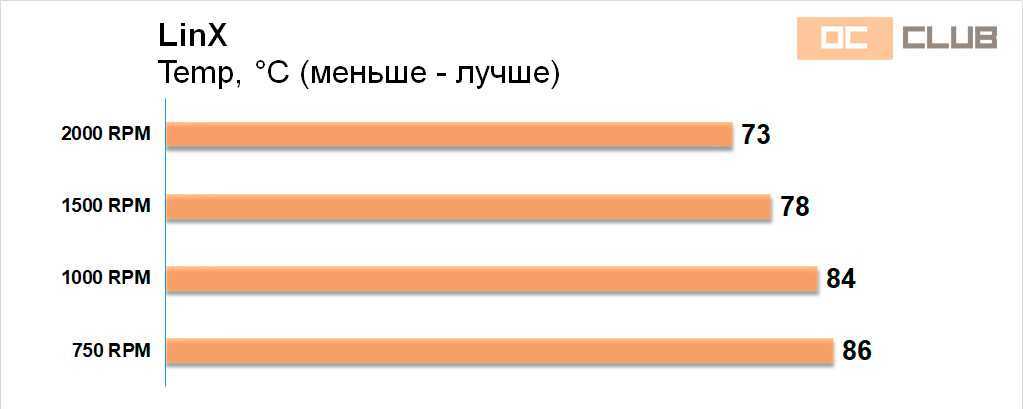

Из-за небольшой площади рассеивания с снижением оборотов вентилятора температуры начинают быстро расти. При максимальных 2000 об/мин вентилятор шумноват. Практически бесшумен при ~900-1000 оборотов. К удивлению, несмотря на 5500 об/мин оборотов у помпы, она оказалось довольно тихая.
За, против, вердикт
Be Quiet! Pure Loop 120 – довольно интересное предложение на рынке AIO-СЖО. Прямо скажу, в плане эффективности она практически ничем не отличается от приличных «водянок» с 120-мм радиатором и одним пропеллером, чего и следовало ожидать. Благодаря оборотам вентилятора под 2000 в минуту она справится и с довольно горячим процессором, но ценой немаленького уровня шума. Её стезя – процессоры с 65-95 ваттным TDP. Будет и тихо, и низкие температуры работы. Вариант с 120-мм радиатором рекомендуется только в том случае, если более крупный попросту не влезет в корпус.
Выгодно на фоне конкурентов она выделяется 3-летней гарантией, возможностью дозаправки (и в комплекте бутыль с 100 мл жидкости) и спокойным сдержанным внешним видом. Что касается цены, стоит Be Quiet! Pure Loop примерно столько же, сколько аналоги от конкурентов.
Несмотря на постоянные 5500 об/мин помпы, она на фоне системы оказалась неразличима. Что правда, необычное месторасположение помпы стоит учитывать, чтобы воздух не скапливался в её области. Иными словами, если устанавливать «водянку» на заднюю стенку корпуса, как обычно с 120-мм и поступают, монтаж осуществлять шлангами вниз, а не вверх. В инструкции показаны наиболее оптимальные варианты монтажа.
В сухом остатке, вторая попытка Be Quiet! в рынок СЖО оказалось удачной. “Выбор редакции”.
Хорошо:
- Статный внешний вид без «геймерности»;
- Комплект поставки;
- Есть возможность дозаправить жидкость;
- Великолепное качество основания;
- Длинные шланги в оплётке, длинные кабели;
- Хорошие шумо- температурные показатели;
- Нетипичная конструкция;
- Трёхлетняя гарантия.
Не хорошо:
Весомых недостатков не обнаружено.
По страницам
Тип подсветки
Все телевизоры, кроме работающих с OLED технологией, используют светодиодную подсветку матрицы. Сейчас производителями реализуются два направления: Edge LED и Direct LED. В первом случае светодиоды находятся по периметру экрана, а вот саму матрицу освещает рассеивающая панель. Этот вариант довольно дешевый и позволяет сформировать тонкий корпус.
В Direct LED светодиоды находятся за самой матрицей, распределяясь равномерно по всей ее площади. У этой конструкции толщина больше, но она позволяет добиться однородной подсветки без очевидных засветов. К тому же такая технология позволяет гасить нужные участки экрана, что обеспечивает более естественный и глубокий черный цвет.
Особенности конструкции
СЖО be quiet! Silent Loop 360mm относится к классическому типу заправленных и готовых к эксплуатации систем жидкостного охлаждения с замкнутым контуром. В её основе лежит радиатор, соединённый двумя гибкими шлангами с помпой и водоблоком.
Отличительной особенностью данной модели является большой радиатор, длина которого составляет 397 мм, ширина – 124 мм, а толщина – 30 мм.
Все прочие размеры радиатора приведены на следующей схеме.
Напомним, что главное преимущество радиаторов систем жидкостного охлаждения be quiet! перед конкурентами заключается в том, что они медные, а не алюминиевые. То есть его эффективность при прочих равных будет выше.
В теле радиатора используются 14 плоских каналов с припаянной между ними гофролентой. Плотность радиатора составляет 17 рёбер на дюйм (FPI).
А вот толщина рёбер радиатора здесь всего 17 мм. С одной стороны, это должно позволить ему сохранять высокую эффективность на низких скоростях вентиляторов (тонкие рёбра проще продуть), но, с другой — идёт заметная потеря полезной площади радиатора. Тем более что зазоры между корпусом радиатора и рёбрами в случае с be quiet! Silent Loop 360mm составляют не менее 4 мм с каждой стороны.
С одного из краёв радиатора расположены два резьбовых (G 1/4) фитинга с закреплёнными на них шлангами.
Внешний диаметр соединительных шлангов составляет 11 мм, а их длина равна 390 мм.
Проволочный корд средней жёсткости предохраняет шланги от перегибов при прохождении внутри корпуса системного блока.
Помпа, совмещённая с водоблоком, сравнительно компактна — 73 × 66 × 31 мм. На крышке реверсивной помпы (которая прокачивает охлаждающую жидкость из внешнего контура во внутренний через охлаждающую пластину) нанесено название компании-производителя.
Её производительность по-прежнему покрыта завесой тайны, хотя другие компании-производители прямо тенденциозно в прошлом году заявляли о повышении мощности насосов в своих новых СЖО. Зато известна заявленная скорость помпы – 2200 об/мин (2110 об/мин по результатам измерений). Уровень энергопотребления электродвигателя составил всего 1,89 Вт, что делает её одной из самых экономичных помп на рынке. Отметим, что данный насос должен подключаться к разъёму питания материнской платы с постоянным напряжением 12 В и без активации ШИМ-управления.
Резьбовое отверстие с заглушкой на торце помпы предназначено для дозаправки системы или полной замены хладагента.
Микроканальный водоблок, выполненный из меди, полностью никелирован. Контактная поверхность основания водоблока обработана идеально.
К ровности этой поверхности также нет претензий, а неравномерность пятна контакта вызвана выпуклостью теплораспределителя процессора конструктивного исполнения LGA2066 и отчасти тем, что нам не удалось добиться идеально равномерного прижима.
Тем не менее в центральной части теплораспределителя, где и расположен кристалл процессора, контакт с основанием водоблока был очень плотный.
Система be quiet! Silent Loop 360mm комплектуется тремя 120-мм вентиляторами Pure Wings 2 PWM с девятилопастной крыльчаткой с рифлёными лопастями, которые способствуют снижению турбулентности воздушного потока и повышению статического давления.
Скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией, может достигать 2000 об/мин при максимальном воздушном потоке 111,3 CFM, уровне шума 36,9 дБА и статическом давлении 2,23 мм H2O.
Вентиляторы основаны на подшипнике скольжения с винтовой нарезкой (rifle), нормативный срок службы которого должен составлять не менее 80 000 часов, или около девяти лет непрерывной работы.
При заявленных в спецификациях 0,35 А и 3,6 Вт, по результатам измерений, каждый вентилятор на максимальной скорости потреблял всего 1,5 Вт, а стартовое напряжение оказалось равно 3,8 В. Поскольку длина кабелей вентиляторов составляет 450 мм, а ещё на 100 мм её увеличивает Y-разветвитель, этого будет достаточно для их подключения к одному разъёму на материнской плате при любом размещении СЖО в корпусе.
На радиаторе вентиляторы закрепляются длинными или короткими винтами — на выбор пользователя.
Компоненты какой-либо виброразвязки между вентиляторами и радиатором в комплекте системы отсутствуют.
Чем отличаются LED, QLED или OLED телевизоры?
Сегодня производители пытаются сделать максимально реалистичной картинку. Для этого используются разнообразные способы добиться высокой яркости, контрастности и цветопередачи. Используются различные типы дисплеев, каждый их которых имеет как свои достоинства, так и недостатки.
LED
В основе этой технологии лежат жидкие кристаллы. Суть технологии мало чем отличается от стандартного LCD, но подсветку осуществляют не флуоресцентные лампы, а светодиоды. Такая технология позволила сильно сэкономить место в корпусе, что привело к выпуску тонких устройств. Именно поэтому тип подсветки LED появился в названии, как конкурентное преимущество. Такое название красуется на современных телевизорах, хотя сам по себе тип матрицы остался прежним.
Сегодня наиболее распространенными являются как раз LED-панели, но у них есть две разновидности. Разница скрывается в расположении кристаллов в матрице.
- IPS. В таких матрицах кристаллы параллельны плоскости дисплея, рассеивая свет в стороны. Это позволяет обеспечить хорошие углы обзора и цветопередачу. Но при этом падает контрастность. В условиях слабого освещения черный цвет выглядит, как темно-серый.
- VA. Эти панели имеют расположенные перпендикулярно экрану кристаллы. В результате свет блокируется и получается глубокий и натуральный черный цвет. Но вместе с тем при изменении угла обзора картинка ухудшается – по вертикали страдает детализация теней, а по горизонтали иначе выглядят оттенки.
Надо сказать, что обе эти технологии активно задействуются в моделях начального уровня. LED-IPS больше подойдет для потребления самого разного контента (фильмов, игр) всей семьей в условиях естественного освещения. А вот LED‑VA стоит рассмотреть тем, кто планирует одним или с партнером смотреть вечерами кино и сериалы.
Минусы: Не идеально отображает быстрое движение объектов на экране (например, во время спортивных трансляций), не идеальный черный цвет и, соответственно, не идеальные тени (и тут не поможет даже полноценная подсветка), изображение выцветает под большими углами обзора, т.е. если смотреть со стороны.
QLED
Усовершенствованный вариант предыдущей технологии получил название QLED. Термин легко спутать с OLED, но между ними мало общего. Производители поспешили вынести новую технологию в отдельную категорию. Конкретно, QLED использует Samsung, тогда как у Sony это Triluminos, а у LG – Nano Cell.
Эта технология строится на использовании синих светодиодов для подсветки, что позволяет сформировать нужные для RGB-палитры красный и зеленый цвет за счет дополнительного слоя с квантовыми точками. Так формируется более яркая и насыщенная картина.
Но QLED‑матрицы стоят дороже, они относятся уже к среднему бюджету. Большинство же производителей ставит их во все модели, за исключением явно дешевых и простых.
OLED
Эта технология принципиально отличается от вышеуказанных. Современная OLED построена на основе органических светодиодов. Им не нужна дополнительная подсветка, так как они сами излучают свет при подаче на них питания. Такая технология позволяет OLED-телевизорам обеспечивать отличный цветовой охват и контраст, тут идеальный черный цвет. При этом устройства оказываются еще и тонкими, толщина составляет считанные миллиметры.
Но есть у OLED-матриц и свои минусы – относительно невысокая яркость и высокая цена. Да и выгорают такие экраны достаточно часто – статичные элементы изображения, наподобие меню или кнопок могут оставлять свои следы. Посоветовать к приобретению такие телевизоры можно, если бюджет достаточно высок, а смотреть планируется фильмы и сериалы. Для игр лучше приобрести модель с QLED экраном.
Технические характеристики
- Поддержка сокетов: AMD AMx и Intel LGA115x/1200/2011(-3)/2066;
- Размеры: 87 мм (Длина) х 121 мм (Ширина) х 155 мм (Высота);
- Общий вес: 0,575 кг;
- TDP: 150 Вт;
- Гарантия: 3 года.
Радиатор
- Размеры: 62 мм (Длина) х 121 мм (Ширина) х 155 мм (Высота);
- Материал: медное/алюминиевое основание, алюминиевые пластины радиатора;
- Количество пластин радиатора: 55;
- Количество медных тепловых трубок: 4 х 6 мм.
Вентилятор
- Количество вентиляторов в комплекте: 1 шт;
- Модель вентилятора: Pure Wings 2 120 PWM;
- Размеры вентилятора: 120 мм х 120 мм х 25 мм;
- Тип подшипника: улучшенный скольжения (Riffle, с винтовой нарезкой);
- Максимальная скорость вращения: 1500 rpm;
- Уровень шума кулера @ 50/75/100 % (rpm): 19.1/22.1/26.8 дБ(А);
- Потребляемая мощность: 1.44 Вт;
- Ресурс работы: 80000 часов;
- Длина кабеля: 220 мм.
⇡#Упаковка и комплектация
Система be quiet! Silent Loop 360mm поставляется в большой чёрной коробке, на лицевой стороне которой изображена собственно СЖО и вкратце перечислены её особенности.
Подробнее о находящейся внутри СЖО можно узнать из текста на обратной и боковых сторонах коробки.
Внутри чёрной коробки находится корзина с отсеками, выполненная из пористого картона. В них и размещены сама система и её компоненты, дополнительно запечатанные в полиэтиленовые пакеты.
Сверху данная корзина накрыта мягкой прокладкой, дополнительно защищающей продукт от различных невзгод на пути к конечному пользователю.
В комплект поставки входят два набора креплений для платформ с процессорами Intel и AMD, два типа винтов для закрепления вентиляторов на радиаторе (короткие и длинные), винты для крепежа радиатора на корпус системного блока, Y-образный разветвитель на три вентилятора, а также инструкция по сборке, содержащая раздел на русском языке.
Не забыта и высокоэффективная термопаста с теплопроводностью 7,5 Вт/м·К. Шприца массой 1 грамм, по мнению производителя, должно хватить на 9 раз.
Разработанная немецкими инженерами be quiet! Silent Loop 360mm выпускается в Китае и обеспечивается трёхлетней гарантией. Рекомендованная стоимость на данную СЖО составляет 179,9 евро, а в России она .
⇡#Особенности конструкции
СЖО be quiet! Silent Loop 360mm относится к классическому типу заправленных и готовых к эксплуатации систем жидкостного охлаждения с замкнутым контуром. В её основе лежит радиатор, соединённый двумя гибкими шлангами с помпой и водоблоком.
Отличительной особенностью данной модели является большой радиатор, длина которого составляет 397 мм, ширина – 124 мм, а толщина – 30 мм.
Все прочие размеры радиатора приведены на следующей схеме.
Напомним, что главное преимущество радиаторов систем жидкостного охлаждения be quiet! перед конкурентами заключается в том, что они медные, а не алюминиевые. То есть его эффективность при прочих равных будет выше.
В теле радиатора используются 14 плоских каналов с припаянной между ними гофролентой. Плотность радиатора составляет 17 рёбер на дюйм (FPI).
А вот толщина рёбер радиатора здесь всего 17 мм. С одной стороны, это должно позволить ему сохранять высокую эффективность на низких скоростях вентиляторов (тонкие рёбра проще продуть), но, с другой — идёт заметная потеря полезной площади радиатора. Тем более что зазоры между корпусом радиатора и рёбрами в случае с be quiet! Silent Loop 360mm составляют не менее 4 мм с каждой стороны.
С одного из краёв радиатора расположены два резьбовых (G 1/4) фитинга с закреплёнными на них шлангами.
Внешний диаметр соединительных шлангов составляет 11 мм, а их длина равна 390 мм.
Проволочный корд средней жёсткости предохраняет шланги от перегибов при прохождении внутри корпуса системного блока.
Помпа, совмещённая с водоблоком, сравнительно компактна — 73 × 66 × 31 мм. На крышке реверсивной помпы (которая прокачивает охлаждающую жидкость из внешнего контура во внутренний через охлаждающую пластину) нанесено название компании-производителя.
Её производительность по-прежнему покрыта завесой тайны, хотя другие компании-производители прямо тенденциозно в прошлом году заявляли о повышении мощности насосов в своих новых СЖО. Зато известна заявленная скорость помпы – 2200 об/мин (2110 об/мин по результатам измерений). Уровень энергопотребления электродвигателя составил всего 1,89 Вт, что делает её одной из самых экономичных помп на рынке. Отметим, что данный насос должен подключаться к разъёму питания материнской платы с постоянным напряжением 12 В и без активации ШИМ-управления.
Резьбовое отверстие с заглушкой на торце помпы предназначено для дозаправки системы или полной замены хладагента.
Микроканальный водоблок, выполненный из меди, полностью никелирован. Контактная поверхность основания водоблока обработана идеально.
К ровности этой поверхности также нет претензий, а неравномерность пятна контакта вызвана выпуклостью теплораспределителя процессора конструктивного исполнения LGA2066 и отчасти тем, что нам не удалось добиться идеально равномерного прижима.
Тем не менее в центральной части теплораспределителя, где и расположен кристалл процессора, контакт с основанием водоблока был очень плотный.
Система be quiet! Silent Loop 360mm комплектуется тремя 120-мм вентиляторами с девятилопастной крыльчаткой с рифлёными лопастями, которые способствуют снижению турбулентности воздушного потока и повышению статического давления.
Скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией, может достигать 2000 об/мин при максимальном воздушном потоке 111,3 CFM, уровне шума 36,9 дБА и статическом давлении 2,23 мм H2O.
Вентиляторы основаны на подшипнике скольжения с винтовой нарезкой (rifle), нормативный срок службы которого должен составлять не менее 80 000 часов, или около девяти лет непрерывной работы.
При заявленных в спецификациях 0,35 А и 3,6 Вт, по результатам измерений, каждый вентилятор на максимальной скорости потреблял всего 1,5 Вт, а стартовое напряжение оказалось равно 3,8 В. Поскольку длина кабелей вентиляторов составляет 450 мм, а ещё на 100 мм её увеличивает Y-разветвитель, этого будет достаточно для их подключения к одному разъёму на материнской плате при любом размещении СЖО в корпусе.
На радиаторе вентиляторы закрепляются длинными или короткими винтами — на выбор пользователя.
Компоненты какой-либо виброразвязки между вентиляторами и радиатором в комплекте системы отсутствуют.
