Упаковка и комплектация
Коробка c Freezer 34 eSports DUO похожа на таковую у предыдущего поколения кулера, разве что слегка подросла. Она по-прежнемусделана из плотного картона и качественно оформлена. Используется разная цветовая гаммав зависимости от того, какого цвета вентиляторы в конкретной модификации. Вслучае с поступившим на тест экземпляром — этобелый вариант.
Боковые грани отведены под подробное описание ключевых особенностей конструкции, диаграмму эффективности относительно боксового кулера процессоров AMD Ryzen 2700X, спецификацию, комплектацию и краткое описание на семи языках, включая блок на русском.

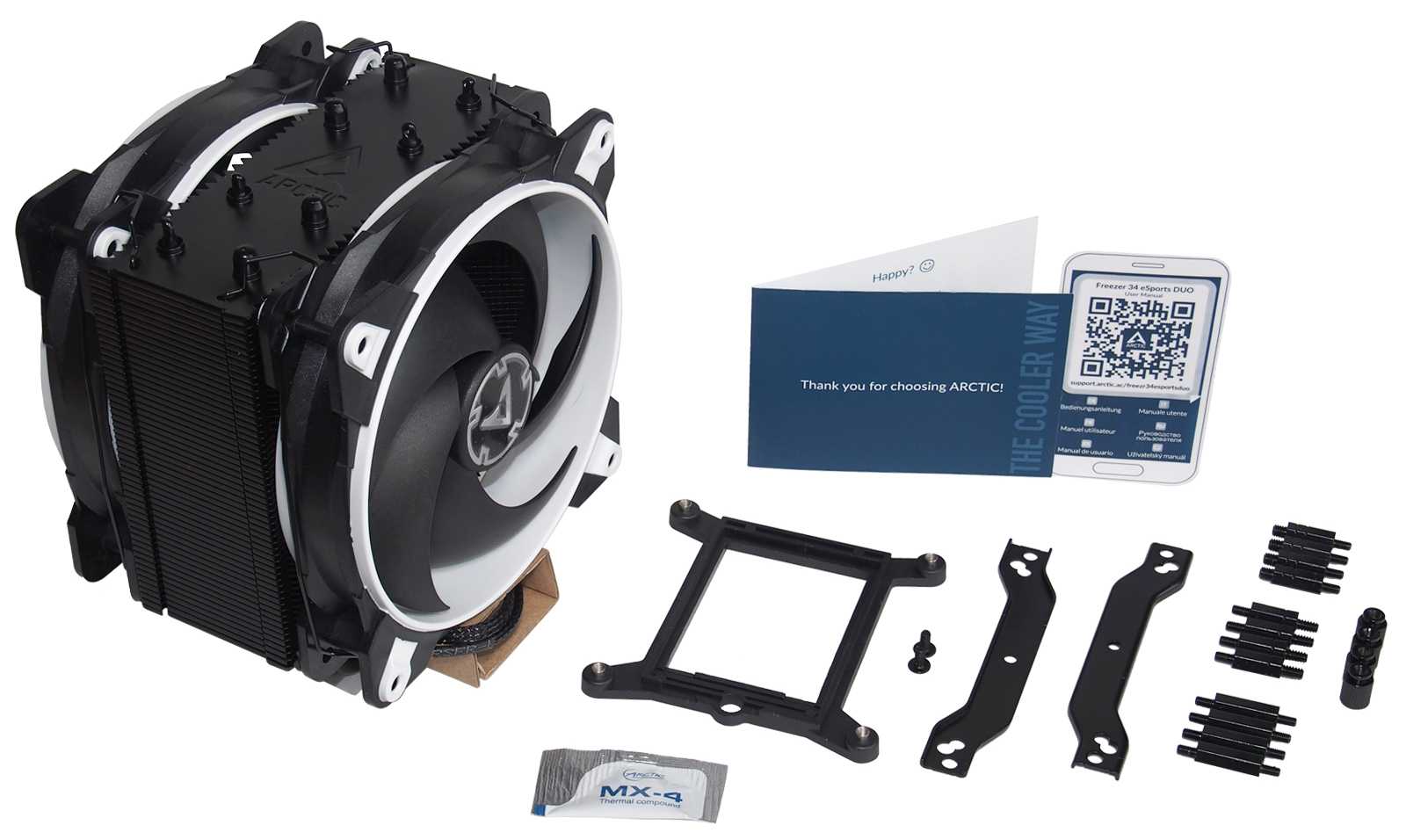

Внутри коробки на дне находится кулер в полусобранном виде (отсоединен крепеж к сокету), а сверху вложен картонный пенал с аксессуарами и приветственный буклет на английском языке.
В комплект Freezer 34 eSports DUOвходят:
- Сам кулер с предустановленными двумя вентиляторами BioniX;
- Усилительная пластиковая пластина (бэкплейт) для сокетов Intel;
- Две универсальные монтажные скобы с двумя крепежными винтами;
- Набор винтовых проставок трёх видов для крепления к сокетам;
- Фиксирующие гайки с накатанной головкой;
- Пакетик с термоинтерфейсом Arctic Cooling MX-4;
- Приветственная карточка;
- Карточка с QR-кодом быстрого доступа к инструкциям на сайте производителя.
Упаковка и комплектация
Коробка, в которой продается Freezer 33 eSports ONE, сделана из плотного картона и лишь ненамного превышает размеры самого кулера. Её габариты (Ш/В/Г) — 126 х 157 х 100 мм. Оформление строгое, но с элементами ярких вставок. На лицевой стороне нанесено фотореалистичное изображение кулера с тем цветом вентилятора, который вложен внутри
Значками в нижнем левом углу привлекаетсявнимание покупателя к ограниченной десятилетней гарантии и QR-кодуна ссылку официальной странички продукта
Задняя грань отведена под четыре ключевых особенности конструкции кулера, а именно: оптимизированную крыльчатку, гидродинамический подшипник и трехфазный мотор вентилятора, и универсальное крепление к сокетам процессоров AMD и Intel.
На левом боку нашлось место для спецификации и схематичного изображения конструкции кулера в разрезе отдельных компонентов, на правой стороне — общее описание на нескольких языках, включая русский.
Внутри коробки сам кулер находится без дополнительной защиты. Вложенная небольшая картонная коробочка хранит комплектный набор креплений: две скобы для навешивания дополнительного вентилятора, усиливающую пластину на обратную сторону сокета процессора, опорные скобы, крепежные винты, пакетик с термопастой Arctic Cooling MX-4 и наклейку с QR-кодом инструкции по сборке и установке, размещенной на сайте производителя.
Тестирование
Конфигурация тестовых сборок:
Стенд №1:
- Центральный процессор: AMD Ryzen 7 2700X;
- Материнская плата: ASRock Fatal1ty X370 Gaming K4 (BIOS: 4.70);
- Оперативная память: 2 х 8 ГБ Kingston ValueRAM KVR21N15S8/8 2133 МГц (в режиме DDR4-2666 МГц);
- Видеокарта: ASUS GeForce GT 740 4 Гб;
- Блок питания: Corsair CS550M (550 Вт);
- Операционная система: Windows 10 Professional x64 версии 1803.
Стенд №2:
- Центральный процессор: Intel Core i7-7740X (инженерный образец);
- Материнская плата: ASUS STRIX X299-E (BIOS: 1301);
- Оперативная память: 2 х 8 ГБ Corsair Vengeance LPX 2400 МГц (в режиме DDR4-2666 МГц);
- Видеокарта: ASUS GeForce GT 740 4 Гб;
- Блок питания: Corsair CS550M (550 Вт);
- Операционная система: Windows 10 Professional x64 версии 1803.
Скорость вентилятора
Скорость вращения вентилятора BioniX F120, вследствие упомянутой выше особенности 3-х фазного мотора, в программах мониторинга отображается ровно в 1.5 раза выше реальной. Заявленный производителем рабочий диапазон, регулируемый от 200 до 1800 оборотов в минуту по PWM, при подключении к тестовой материнской плате ASUS Strix X299-Eбыл виден как 277 — 2951 оборот в минуту в программе ASUS Fan Xpert 4.
Оценка основания
Нанесение комплектной термопасты MX-4 на основание кулера производилось тонкими полосками на отдельных тепловых трубках, как это рекомендовано в инструкции производителя.
Последующее прижатие к крышке процессора показало хороший, равномерныйотпечаток на подошве кулера. Консистенция термопасты позволила её излишкам выйти из зоны контакта, образовав правильный тонкий слой теплоинтерфейса.
Тестирование под нагрузкой
Для проверки эффективности охлаждения процессоры обоих тестовых стендов выводились на уровень высокого тепловыделения с помощью запуска расчетов в утилите LinX версии 0.7.0 (Problem Size = 43829, Memory = 14690). По показаниям встроенных в тестируемое оборудование датчиков, мониторинг которых осуществлялся программой HWiNFO версии 5.84, получились следующие результаты.
Согласно спецификации тепловой пакет AMD Ryzen 7 2700X составляет 105 Вт, Intel Core i7-7740X — 112 Вт, что укладывается в рекомендованный производителем кулера TDP до 200 Вт. С учетом этого утверждения, в режиме стресс-тестирования пакетом LinX версии 0.7.0температура процессоров в штатном режиме (без разгона) закономерно легко укладывалась в рабочие диапазоны.
С разогнанным инженерным i7-7740X кулер также неплохо справился, по крайней мере стабильная работа на 5.1 ГГц с AVX -4 для данного экземпляра процессора — уровень, выше которого уже начинается постоянный троттлинг, и всё упирается не в возможности кулера, а в термоинтерфейс под крышкой самого процессора.
Уровень шума
По измерениям прибором Актаком АТЕ-9015уровень шума во время тестового процесса достигал в пике 42,5 дБа при фоне чуть ниже 30 дБа. Приблизительно до 1000 оборотов вентилятор BioniX F120 можно характеризовать как условно-бесшумный, до 1300 оборотов в минуту — условно-комфортный, выше — хорошо заметный на общем фоне. Такжев момент первичной раскрутки ротора вентилятора издается специфичный свистящий звук, исчезающий в течение ~1 секунды по достижению минимальных оборотов.
Спецификация
Общая информация:
- Производитель: Arctic Cooling;
- Модель: Freezer 33 eSports ONE;
- Совместимость с сокетами процессоров AMD: AM4;
- Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066;
- Дополнительно: термопаста Arctic Cooling MX-4 в комплекте;
- Размер (В/Ш/Д): 150 х 123 х 88 мм;
- Вес: 676 г;
- Гарантия: 10 лет.
Радиатор
- Рассеиваемая мощность (рекомендованная): 200 Вт;
- Тип конструкции: башенный, с тепловыми трубками, прямой контакт;
- Материал основания: алюминий и медь;
- Материал радиатора: алюминий;
- Количество тепловых трубок: 4 шт.;
- Диаметр тепловых трубок: 6 мм.
Вентилятор
- Разъем для подключения вентиляторов: 4-pin;
- Количество вентиляторов в комплекте: 1 шт.;
- Максимальное число устанавливаемых вентиляторов: 2 шт.;
- Размер вентиляторов: 120 x 120 х 25 мм;
- Скорость вращения: 200 — 1800 об. в мин;
- Подсветка вентилятора: нет;
- Регулировка скорости вращения: автоматическая (PWM).
Официальная страничка: https://www.arctic.ac.
Доступны четыре вариации этой модели кулера, отличающиеся только цветовыми вставками на корпусе комплектного вентилятора: желтыми, белыми, красными и зелеными. В остальном они полностью идентичны.
(коллаж создан из изображений с официального сайта www.arctic.ac)
ARCTIC Freezer 33 eSports Edition
ARCTIC Freezer 33 eSports Edition – воздушный кулер башенного типа с парой 120-миллиметровых вентиляторов. Общие габариты – 150×123×103 мм, итоговая масса – 805 г.
Окрашенный в черный радиаторный блок представляет собой массив из 49 тонких алюминиевых пластин толщиной 0,5 мм и расстоянием между ними в 1,8 мм. Общая площадь рассеивания радиатора – порядка 5500 cм².
Для ускорения передачи тепла в конструкции используются четыре медных тепловых трубки диаметром 6 мм. Имея U-образную формовку, каждая из них дважды пронизывает блок пластин. В целом это классическая конструкция охладителей такого плана.
Из особенностей можно отметить расположение тепловых трубок не в одной плоскости. При такой компоновке они лучше обдуваются вентиляторами.
Чтобы улучшить передачу тепла от источника, тепловые трубки напрямую контактируют с крышкой процессора. Такой прием имеет свои достоинства и недостатки. Отсутствие дополнительной объединяющей пластины действительно отчасти ускоряет передачу тепла, однако имеющиеся пазы между трубками – потенциальные области повышенного нагрева.
Тепловые трубки достаточно плотно запрессованы, хотя небольшие пазы между ними все же есть. Как видно на фото, обработка поверхности не идеальна, но микронеровности после шлифовки заполнит теплопроводная паста.
Для ARCTIC Freezer 33 eSports Edition используется пара 120-миллиметровых вентилятора BioniX F120 с гидродинамическими подшипниками и новыми трехфазными двигателями. Заявленный диапазон регулировки частоты вращения – 200–1800 об/мин. Каждый из вентиляторов на максимальных 1800 об/мин способен генерировать воздушный поток 69 CFM, то есть порядка 2 м3/мин.
Скорость вращения регулируется методом широтно-импульсной модуляции, при этом BioniX F120 поддерживают опцию PWM Sharing Technology (PST), позволяя подключить оба вентилятора к одному 4-контактному коннектору на плате.
Чтобы снизить вибрацию, на вентиляторах наклеены демпфирующие резиновые стойки и шайбы.
Производитель предлагает несколько цветовых вариантов. Вентиляторы могут быть окрашены в белый, зелёный, желтый или красный цвета. Их технические параметры идентичны, это исключительно возможность подобрать устройство, подходящее под общее цветовое оформление системы. У нас на тесте был кулер с красным вентиляторным декором.
ARCTIC Freezer 33 eSports Edition совместим со всем семейством платформ Intel LGA115х, а также LGA2066 и LGA2011(-v3). Что касается решений AMD, то рассматриваемую модификацию кулера можно использовать только для охлаждения чипов под Socket AM4. Производитель заявляет о том, что кулер справится с отводом 320 Вт, рекомендуя использовать охладитель с процессорами, имеющими TDP до 210 Вт.
Анти энтропийный термо-обнулитель
Забирает тепловую энергию 80 000 ДТЕ в секунду, из которых 64 000 ДТЕ охлаждения применяет к себе и на 16 000 ДТЕ охлаждает окружающую среду, но требует водород в качестве топлива. Так же как и хладодых, уничтожает тепловую энергию. Анти энтропийный термо-обнулитель генерируется в момент создания карты, перенести его куда-либо или построить свой нельзя. Чаще всего его используют для поддержания минусовой температуры в ледяном биоме, или охлаждения комнат методом змеевика.
Так как минимальная температура при котором он работает −173 °C, то вторая сфера его применения, это сжижение хлора (-34,6 °C) и кислого газа (-161,5 °C), а так же обеззараживание воды через кристаллизацию (не эффективно).
Цена
Рекомендованная производителем цена ARCTIC Freezer 33 eSports Edition составляет €50. В Украине эта модель стоит порядка 2000 грн (€65, $75), то есть заметно дороже классической версии ARCTIC Freezer 33 (~1250 грн; €40; $47).
Arctic Freezer 33 eSports Edition Yellow (ACFRE00034A)
Кулеры и системы охлаждения на
Уведомить о появлении в продаже
Разница в цене объясняется дополнительным покрытием, а также парой вентиляторов BioniX F120, каждый из которых в отдельности стоит €15.
Если формат и эстетика кулера вам пришлись по душе, но есть желание сэкономить, производитель предлагает версию с одним вентилятором – ARCTIC Freezer 33 eSports One. Такие модификации на нашем рынке стоят порядка 1600 грн.
4
Оценка ITC.UA
Плюсы:
Хорошая эффективность; умеренные общие габариты охладителя; два вентилятора BioniX F120 с гидродинамическими подшипниками; конструкция системы крепления; термопаста ARCTIC MX-4 в комплекте; возможность выбрать цветовое оформление; возможность подключить оба вентилятора к одному 4-контактному PWM-разъему на плате; 10 лет гарантии
Минусы:
Цена; особенность мониторинга скорости вращения вентиляторов; средний уровень шума при максимальной частоте вращения
Вывод:
ARCTIC Freezer 33 eSports Edition – эффективный процессорный кулер башенного типа с черным радиаторным блоком и парой 120-миллиметровых вентиляторов. Модель справится с охлаждением топовых десктопных процессоров Intel и AMD, позволя при желании поэкспериментировать с разгоном. Классическая конструкция с рядом улучшений обеспечивает хорошие результаты. В то же время «киберспортивная» версия заметно добавила в цене, по сравнению со стоимостью базового Freezer 33. На наш взгляд, новинке ARCTIC будет непросто из-за высокой конкуренции в ценовой категории ~$75. Позиции швейцарского производителя всегда были сильны в среднем классе. Поднимая планку, нужно быть готовым к соперничеству с продуктами завсегдатаев топ-сегмента воздушных охладителей, уже имеющих своих поклонников среди энтузиастов.
Технические характеристики
| Тип | Воздушное охлаждение |
| Назначение | для процессора |
| Socket 2066, 2011 | + |
| Socket 1200, 115x | + |
| Socket 1366 | — |
| Socket 775 | — |
| Socket 478 | — |
| Socket TR4/SP3 | — |
| Socket AM4 | + |
| Socket 940 | — |
| Socket 939 | — |
| Socket 754 | — |
| Socket A(462)/370 | — |
| Тип подшипника | гидродинамический |
| Количество вентиляторов | 2 |
| Материал радиатора | алюминий |
| Регулировка оборотов | PWM |
| Разъем | 4pin |
| Цвет подсветки | — |
| Рассеиваемая мощность, Вт | 210 |
| Минимальная скорость вращения, об/мин | 200 |
| Максимальная скорость вращения, об/мин | 1800 |
| Воздушный поток (CFM) | нет данных |
| Уровень шума, дБ | нет данных |
| Напряжение питания, В | 12 |
| Время безотказной работы, ч | нет данных |
| Размеры вентилятора, мм | 120х120х25 |
| Размеры кулера, мм | 150x123x103 |
| Масса, г | 805 |
Пример установки
Набор креплений SecuFirm 2+ совместим со всеми распространенными и актуальными сокетами процессоров домашнего сегмента. Более того, Noctua заботится о поддержании экосистемы своих устройств, поэтому выпускает отдельно комплект NM-I3, добавляющий кулерам поддержку старых сокетов LGA 775 и LGA 1366. Получить набор бесплатно можно, заполнив форму на официальном сайте, где потребуется лишь приложить сканы или фото документов, подтверждающих покупку кулера и материнской платы.
Тестирование в рамках обзора осуществлялось на актуальном сокете AM4, для которого всё необходимое есть в базовой комплектации кулера.
Установка фронтальных креплений вокруг сокета осуществляется на заводской бэкплейт, который идёт вместе с материнской платой.
К нему с помощью четырёх винтов через специальные серые пластиковые цилиндрические подставки прикручиваются изогнутые направляющие. В крепеже используется шлиц типа torx, снижающий вероятность срезания граней винтов.
К собранным креплениям кулер прикручивается двумя подпружиненными винтами, закрепленными на его основании. Для этого потребуется воспользоваться комплектной отвёрткой, чтобы дотянуться до головок винтов через пластины. Они попадают в пробел между третьей и четвертой пластиной справа.
Как видно, процесс установки кулера несложный. На практике он занимает буквально пару минут.
⇡#Технические характеристики и рекомендованная стоимость
Характеристики модификации Freezer 33 eSports Edition мы приведём в таблице в сравнении с обычной версией Freezer 33.
| Наименование технических характеристик | Arctic Freezer 33 eSports Edition | Arctic Freezer 33 |
| Размеры кулера (В × Ш × Т), вентилятора, мм | 150 × 123 × 102 | 150 × 124 × 72 |
| (120 × 120 × 27, 2 шт.) | (120 × 120 × 25) | |
| Полная масса, г | 805 (575 – радиатор) | 678 (570 – радиатор) |
| Материал радиатора и конструкция | Башенная конструкция из чёрных алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (Direct-Touch) | Башенная конструкция из алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (Direct-Touch) |
| Количество пластин радиатора, шт. | 49 | |
| Толщина пластин радиатора, мм | 0,50 | |
| Межрёберное расстояние, мм | 1,8 | |
| Расчётная площадь радиатора, см2 | 5 530 | |
| Термическое сопротивление, °С/W | 0,106 | |
| Тип и модель вентилятора | Arctic BioniX F120 | Arctic F12 PWM PST |
| Скорость вращения вентилятора, об/мин | 200–1800 | 0–1350 |
| Воздушный поток, CFM | 2 × 69,0 (макс.) | 53,0 (макс.) |
| Уровень шума, дБА | 0,5 сон | 0,3 сона |
| Статическое давление, мм H2O | н/д | |
| Количество и тип подшипников вентилятора | 1, гидродинамический | |
| Время наработки вентилятора на отказ, часов/лет | н/д | |
| Номинальное/стартовое напряжение вентилятора, В | 12 / 3,9 | 12 / 3,5 |
| Сила тока вентилятора, А | 0,20 | |
| Заявленное/измеренное энергопотребление вентилятора, Вт | 2,40 / 2,05 | 2,40 / 2,33 |
| Возможность установки на процессоры с разъёмами | Intel LGA115x/2011(v3)/2066 AMD Socket AM4 | |
| Максимальный уровень TDP процессора, Вт | 320 | |
| Дополнительно (особенности) | Четыре варианта расцветки вентиляторов: зелёный, жёлтый, белый и красный, термопаста Arctic MX-4 0,8 г (8,5 Вт/м°К) | Возможность установки второго 120-мм вентилятора, термопаста Arctic MX-4 0,8 г (8,5 Вт/м°К) |
| Гарантийный срок, лет | 10 | 6 |
| Рекомендованная стоимость, $ | 49,99 | 33,99 |
| Розничная стоимость, руб. | 3 390 | 2 370 |
⇡#Упаковка и комплектация
Оформление небольшой картонной коробки, в которой поставляется кулер, принципиально не изменилось — разве что теперь использована другая цветовая гамма. В нашей версии кулера — чёрно-белая.
Всю необходимую информацию о системе охлаждения, включая технические характеристики и десятилетнюю гарантию, можно почерпнуть на обратной и боковых сторонах коробки.
Снизу можно найти штрихкоды и страну производства – Китай.
В сравнении с Freezer 33, из комплекта поставки исчезли силиконовые шайбы для вентиляторов — теперь они приклеены прямо на рамки вентиляторов. Всё остальное здесь представлено в том же самом виде, включая пакетик с термопастой Arctic MX-4.
Добавим, что при рекомендованной стоимости 50 долларов США в России Freezer 33 eSports Edition продаётся за 3 390 рублей.
Спецификация
- Производитель: Arctic Cooling;
- Модель: Freezer 33 eSports ONE;
- Совместимость с сокетами процессоров AMD: AM4;
- Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066;
- Дополнительно: термопаста Arctic Cooling MX-4 в комплекте;
- Размер (В/Ш/Д): 150 х 123 х 88 мм;
- Вес: 676 г;
- Гарантия: 10 лет.
- Рассеиваемая мощность (рекомендованная): 200 Вт;
- Тип конструкции: башенный, с тепловыми трубками, прямой контакт;
- Материал основания: алюминий и медь;
- Материал радиатора: алюминий;
- Количество тепловых трубок: 4 шт.;
- Диаметр тепловых трубок: 6 мм.
- Разъем для подключения вентиляторов: 4-pin;
- Количество вентиляторов в комплекте: 1 шт.;
- Максимальное число устанавливаемых вентиляторов: 2 шт.;
- Размер вентиляторов: 120 x 120 х 25 мм;
- Скорость вращения: 200 — 1800 об. в мин;
- Подсветка вентилятора: нет;
- Регулировка скорости вращения: автоматическая (PWM).
Доступны четыре вариации этой модели кулера, отличающиеся только цветовыми вставками на корпусе комплектного вентилятора: желтыми, белыми, красными и зелеными. В остальном они полностью идентичны.
(коллаж создан из изображений с официального сайта www.arctic.ac)
Заключение
В случае с Freezer 34 eSports DUO компания Arctic Cooling провела хорошую работу по шлифовке и без того удачной модели кулера. Слегка нарастив массив алюминиевых пластин радиатора, оптимизировав их форму и дополнив комплектацию вентиляторами BioniX P120, формирующих сфокусированный воздушный поток высокого статического давления при комфортном уровне шума, удалось добиться хороших результатов охлажденияна уровне некоторых моделей с большим количеством тепловых трубок. Лёгкий фейс-тюнинг коснулся даже крепежных скоб, которые выкрасили в черный цвет, чтобы достичь максимально гармоничного внешнего вида. Для сборок с открытыми видами на комплектующие этот факт в комбинации с четырьмя цветовыми вариантами оформления корпусов вентиляторов тоже немаловажен. Качественное исполнение в совокупности с быстросъемными вентиляторами, небольшими (для кулера этого класса) габаритамии совместимостью с актуальными платформами от AMD и Intelделает его интересным для потенциальных покупателей, собирающих новый ПК с производительным центральным процессором desktop-сегмента.
Преимущества Arctic Cooling Freezer 34 eSports DUO:
- Высокая эффективность;
- Вентиляторы с моторами повышенной надежности;
- Относительно невысокий уровень шумаи вибраций (при скорости вентиляторов до 1500 оборотов в минуту);
- Хорошая совместимость с высокими модулями памяти (не перекрывает слоты);
- Совместимость с актуальными сокетами от Intel и AMD;
- Термопаста Arctic Cooling MX-4 в комплекте;
- Разветвители на проводах вентиляторов (можноподключить оба к одному разъему на материнской плате)
- Качественное исполнение (ограниченная гарантия 10 лет).
Недостатки:
Для вкручивания крепежных винтов требуется временно снимать вентиляторы.
Заключение
Пассивная система охлаждения Noctua NH-P1 — несомненно очень необычный и нишевый продукт. При планировании конфигурации ПК с его использованием необходимо учитывать расчётное тепловыделение процессора и обеспечивать такое размещение кулера, чтобы не было препятствий движению воздушных потоков при естественной конвекции. Либо использовать дополнительно практически бесшумные вентиляторы Noctua NF-A12x25 LS-PWM для формирования направленного воздушного потока вдоль пластин кулера. Небольшую путаницу для новичков перед покупкой вносит использование Noctua собственного рейтинга производительности кулеров NSPR, а не TDP, указываемого производителями процессоров. Однако детальный раздел эффективности NH-P1 с разными процессорами и даже список совместимых корпусов для ПК расставляют всё на свои места.
Преимущества Noctua NH-P1:
- Высокая (для пассивных кулеров) эффективность охлаждения;
- Абсолютно бесшумная работа;
- Лёгкая установка;
- Совместимость с актуальными процессорными платформами AMD и Intel;
- Не перекрывает слоты оперативной памяти на платформах desktop-сегмента;
- Возможность подвеса 120-мм вентилятора;
- Гарантия 6 лет.
Недостатки:
Крупные размер и вес.
