Добро пожаловать в подробное руководство по установке системы жидкостного охлаждения (СЖО) в ваш персональный компьютер! В 2026 году эффективное охлаждение – ключ к стабильной работе и высокой производительности вашего ПК, особенно если вы используете мощные процессоры и видеокарты. Эта инструкция поможет вам самостоятельно установить СЖО, обеспечив тихую и эффективную работу системы. Мы рассмотрим все этапы, от подготовки до тестирования, а также обсудим возможные проблемы и их решения.
Перед началом работ важно понимать, что существует несколько типов СЖО: готовые (AIO) и кастомные. AIO системы проще в установке и обслуживании, в то время как кастомные предлагают большую гибкость и потенциал для разгона. В этой инструкции мы сосредоточимся на установке AIO системы, как наиболее распространенного варианта. Помните, что корпуса, такие как NZXT H5, могут иметь ограничения по размеру радиатора – обычно поддерживаются 280-мм спереди и 120-мм сзади.
Не стоит экономить на жидкости для СЖО, хотя некоторые пользователи рассматривают возможность использования автомобильного антифриза. Однако, рекомендуется использовать специализированные жидкости, такие как Barrow, чтобы избежать несовместимости и повреждения компонентов. Современные СЖО достаточно надежны и не должны протекать, но все же необходимо учитывать расположение радиатора и потенциальное влияние тепла на другие компоненты. Размещение радиатора на выдув может снизить производительность, если процессор сильно нагревается.
Важно! Убедитесь, что сокет вашего процессора совместим с выбранной СЖО. Intel использует сокеты LGA 1700, 1200, 1155 и 2066, а AMD – AM3, AM4 и AM5. Выбор радиатора зависит от вашего корпуса и процессора: 120×120 мм (односекционный), 240×120 мм (двухсекционный) или 360×120 мм (трехсекционный). Перед установкой контроллера вентилятора, приклейте ленту к задней панели, как показано на рисунке 3.11.
Начнем с подготовки! Вам понадобятся отвертки, стяжки для кабелей, термопаста (если не нанесена на кулер), и, конечно же, сама СЖО. Очистите корпус от пыли и освободите место для радиатора и помпы. Убедитесь, что все компоненты совместимы друг с другом. После установки и заполнения контура СЖО, необходимо тщательно проверить систему на герметичность. И помните, что для проверки эффективности охлаждения можно использовать бенчмарк в 7-Zip.
Установка СЖО – это инвестиция в стабильность и долговечность вашего ПК!
Подготовка к установке системы жидкостного охлаждения
Первый и важнейший этап – тщательная подготовка! Прежде чем приступать к монтажу системы жидкостного охлаждения (СЖО), необходимо убедиться в наличии всех необходимых инструментов и материалов. Вам понадобятся крестовая и плоская отвертки, стяжки для аккуратной укладки кабелей, а также термопаста (если она не нанесена на основание помпы). Рекомендуется использовать качественную термопасту для обеспечения оптимального теплового контакта между помпой и процессором.
Проверка совместимости – залог успеха! Убедитесь, что выбранная СЖО совместима с вашим корпусом и процессором. Обратите внимание на размеры радиатора и доступное пространство в корпусе. Например, корпус NZXT H5 поддерживает радиаторы 280-мм спереди и 120-мм сзади. Также проверьте совместимость крепления помпы с сокетом вашего процессора (LGA 1700, 1200, 1155 для Intel или AM3, AM4, AM5 для AMD). Неправильный выбор может привести к невозможности установки СЖО.
Подготовка корпуса – чистота и порядок! Перед установкой СЖО необходимо подготовить корпус к монтажу. Удалите пыль с внутренних поверхностей, особенно с радиатора и вентиляторов. Освободите место для радиатора и помпы, убрав лишние кабели и компоненты. Аккуратная укладка кабелей не только улучшит внешний вид, но и обеспечит лучшую циркуляцию воздуха внутри корпуса. Помните, что эффективное охлаждение зависит от правильной организации воздушного потока.
Важно! Перед началом установки отключите компьютер от сети электропитания и заземлитесь, чтобы избежать статического электричества. Внимательно изучите инструкцию к вашей СЖО и убедитесь, что вы понимаете все этапы установки. Не торопитесь и действуйте аккуратно, чтобы избежать повреждения компонентов. Подготовьте рабочее место, чтобы все необходимые инструменты и материалы были под рукой.
Готовность – ключ к успешной установке!
Пошаговая инструкция по установке СЖО
Начинаем монтаж! После подготовки приступаем к непосредственной установке системы жидкостного охлаждения. Первый шаг – установка крепления помпы на процессор. Внимательно следуйте инструкции к вашей СЖО, так как крепления могут отличаться в зависимости от модели и сокета процессора. Обычно требуется снять штатный кулер и установить переходную пластину, а затем закрепить помпу. Убедитесь, что помпа плотно прилегает к процессору для обеспечения максимального теплоотвода.

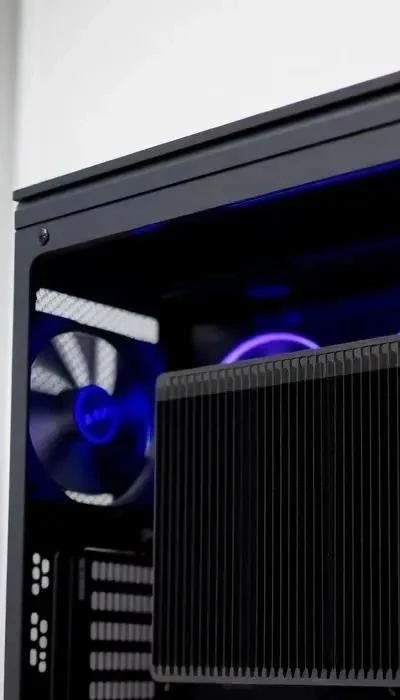

Установка радиатора в корпус – следующий важный этап. Радиатор можно установить в верхней, передней или задней части корпуса. Передняя установка обеспечивает лучший воздушный поток, но может ограничить пространство для других компонентов. Верхняя установка позволяет использовать естественную конвекцию, но требует достаточного пространства между радиатором и верхней крышкой корпуса. Задняя установка – самый простой вариант, но может быть менее эффективным. Закрепите радиатор винтами, убедившись, что он надежно зафиксирован.
Подключение помпы и вентиляторов к материнской плате – завершающий этап монтажа. Подключите кабель питания помпы к разъему CPU_FAN или другому подходящему разъему на материнской плате. Подключите вентиляторы к разъемам SYS_FAN или к контроллеру вентиляторов, если он есть. Убедитесь, что все кабели надежно подключены и не мешают циркуляции воздуха. Аккуратно уложите кабели с помощью стяжек.
Важно! Если ваша СЖО требует предварительного заполнения контура жидкостью, выполните это в соответствии с инструкцией. После заполнения тщательно проверьте систему на герметичность, осмотрев все соединения и фитинги. Убедитесь, что нет никаких признаков утечки. Запустите компьютер и проверьте работу помпы и вентиляторов.
Поздравляем, установка СЖО завершена!
Установка крепления помпы на процессор
Первый и критически важный шаг – подготовка к установке помпы. Сначала необходимо снять штатный кулер с процессора. Отсоедините кабель питания кулера от материнской платы. Аккуратно открутите крепление кулера, соблюдая осторожность, чтобы не повредить процессор или материнскую плату. Очистите поверхность процессора от остатков старой термопасты с помощью спирта и безворсовой ткани.
Далее, установите переходную пластину, которая поставляется в комплекте с вашей СЖО. Эта пластина обеспечивает совместимость крепления помпы с сокетом вашего процессора (LGA 1700, 1200, 1155 или AM4/AM5). Убедитесь, что пластина правильно ориентирована и надежно закреплена на материнской плате. Внимательно изучите инструкцию к вашей СЖО, чтобы правильно определить положение пластины.

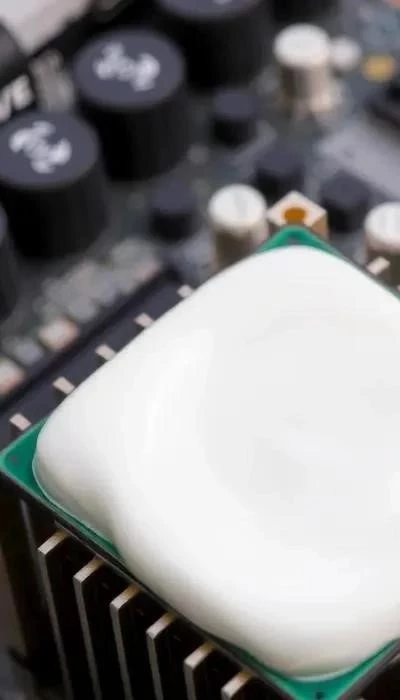

Нанесите термопасту на процессор. Если термопаста не нанесена на контактную поверхность помпы, нанесите небольшое количество (размером с рисовое зерно) термопасты в центр процессора. Равномерно распределите термопасту по поверхности процессора с помощью пластикового шпателя или кредитной карты. Не используйте слишком много термопасты, так как это может ухудшить теплоотвод.
Установите помпу на процессор. Аккуратно установите помпу на процессор, совместив отверстия для крепления с отверстиями на переходной пластине. Затяните винты крепления помпы равномерно, чтобы обеспечить плотный и равномерный контакт помпы с процессором. Не перетягивайте винты, так как это может повредить процессор или материнскую плату.
Проверьте надежность крепления. Убедитесь, что помпа надежно закреплена на процессоре и не шатается. Аккуратно потяните помпу вверх, чтобы убедиться, что она не отсоединяется от крепления. Важно! Правильная установка крепления помпы – залог эффективного охлаждения и долговечности вашего процессора.
Выбор СЖО: Типы и рекомендации
При выборе системы жидкостного охлаждения (СЖО) важно учитывать ваши потребности и бюджет. Существуют два основных типа СЖО: готовые (All-in-One или AIO) и кастомные. AIO системы – это замкнутые системы, которые поставляются в собранном виде и готовы к установке. Они просты в монтаже и обслуживании, что делает их идеальным выбором для начинающих пользователей.
Кастомные СЖО, напротив, требуют сборки из отдельных компонентов: водоблоков, помпы, радиатора, резервуара, фитингов и трубок. Они предлагают большую гибкость в плане дизайна и производительности, но требуют определенных знаний и навыков для сборки и обслуживания. Кастомные системы позволяют охладить не только процессор, но и видеокарту, а также другие компоненты ПК.
При выборе AIO СЖО обращайте внимание на размер радиатора. Радиаторы бывают 120 мм, 240 мм и 360 мм. Чем больше размер радиатора, тем выше эффективность охлаждения. Учитывайте размеры вашего корпуса и убедитесь, что выбранный радиатор поместится внутри. Корпуса, такие как NZXT H5, поддерживают радиаторы 280 мм спереди и 120 мм сзади.
Рекомендации по выбору:
- Бюджетные системы: AIO СЖО с радиатором 120 мм или 240 мм.
- Средний ценовой сегмент: AIO СЖО с радиатором 240 мм или 360 мм.
- Высокопроизводительные системы: Кастомные СЖО или AIO СЖО с радиатором 360 мм и высокопроизводительной помпой.
Не забывайте о совместимости! Убедитесь, что выбранная СЖО совместима с вашим процессором (LGA 1700, 1200, 1155 или AM4/AM5) и корпусом. Выбирайте качественные компоненты от известных производителей, чтобы обеспечить надежность и долговечность системы. Правильный выбор СЖО – это инвестиция в стабильность и тишину вашего ПК!
