Сравнение ультратихих 120мм вентиляторов thermaltake, scythe и cooler master

Введение

Как мы уже знаем, бесшумных компьютеров не бывает, но мы можем максимально приблизиться к заветной цели, снизив шум основных компонентов системы. Обзоры бесшумных кулеров для CPU мы публикуем регулярно, для снижения шума винчестеров так же существуют средства, но сегодня мы поговорим о более универсальном средстве — 120-мм вентиляторах. Сегодня такие вентиляторы являются оптимальными по соотношению производительности, уровня шума а так же распространенности: они используются в качестве системных, для охлаждения блоков питания, процессоров и видеокарт. В последнее время в продаже все чаще появляются сверхтихие 120-миллиметровые вентиляторы, заявленный уровень шума которых ниже порога слышимости человека. Мы поговорим о наиболее распространенных.

Подсветка

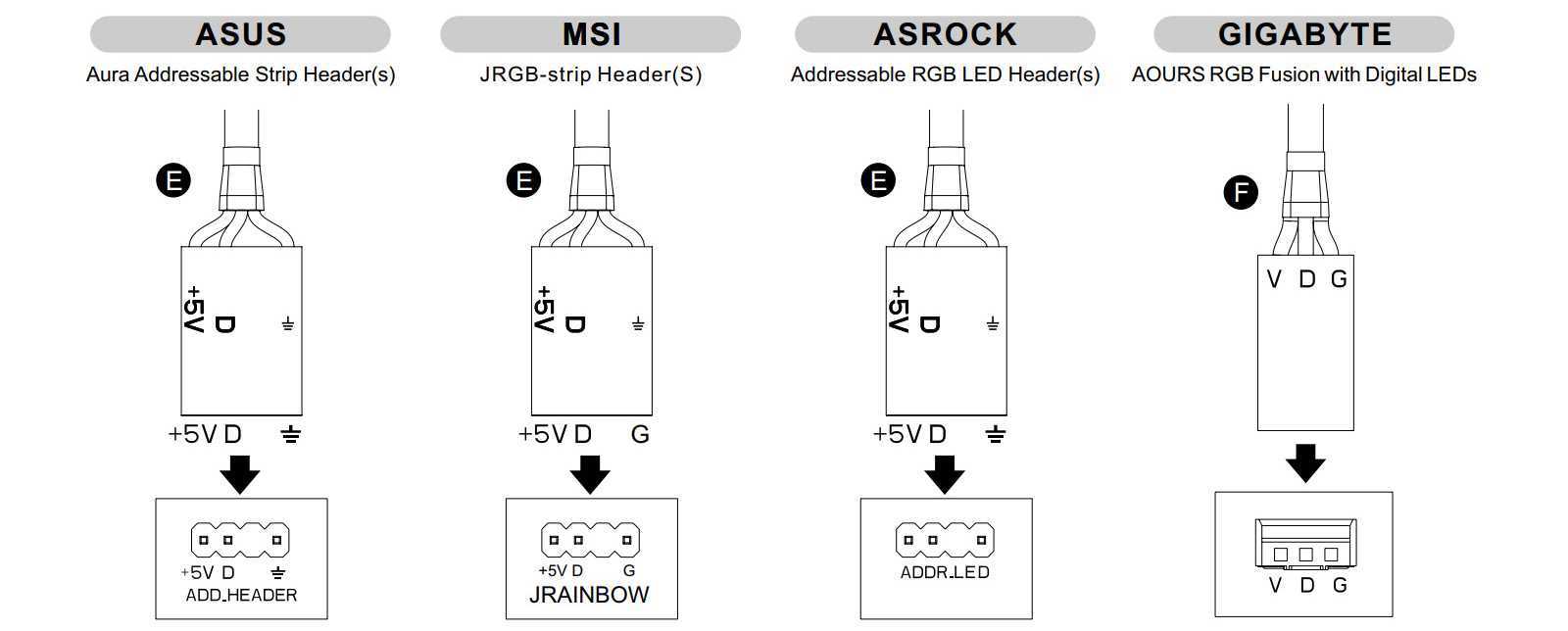

• Asus Aura с разъемами ADD_HEADER;
• Gigabyte RGB Fusion c разъемами D_LED;
• MSI Mystic Light с разъемами JRAINBOW;
• AsRock Polychrome RGB с разъёмами ADDR_LED.

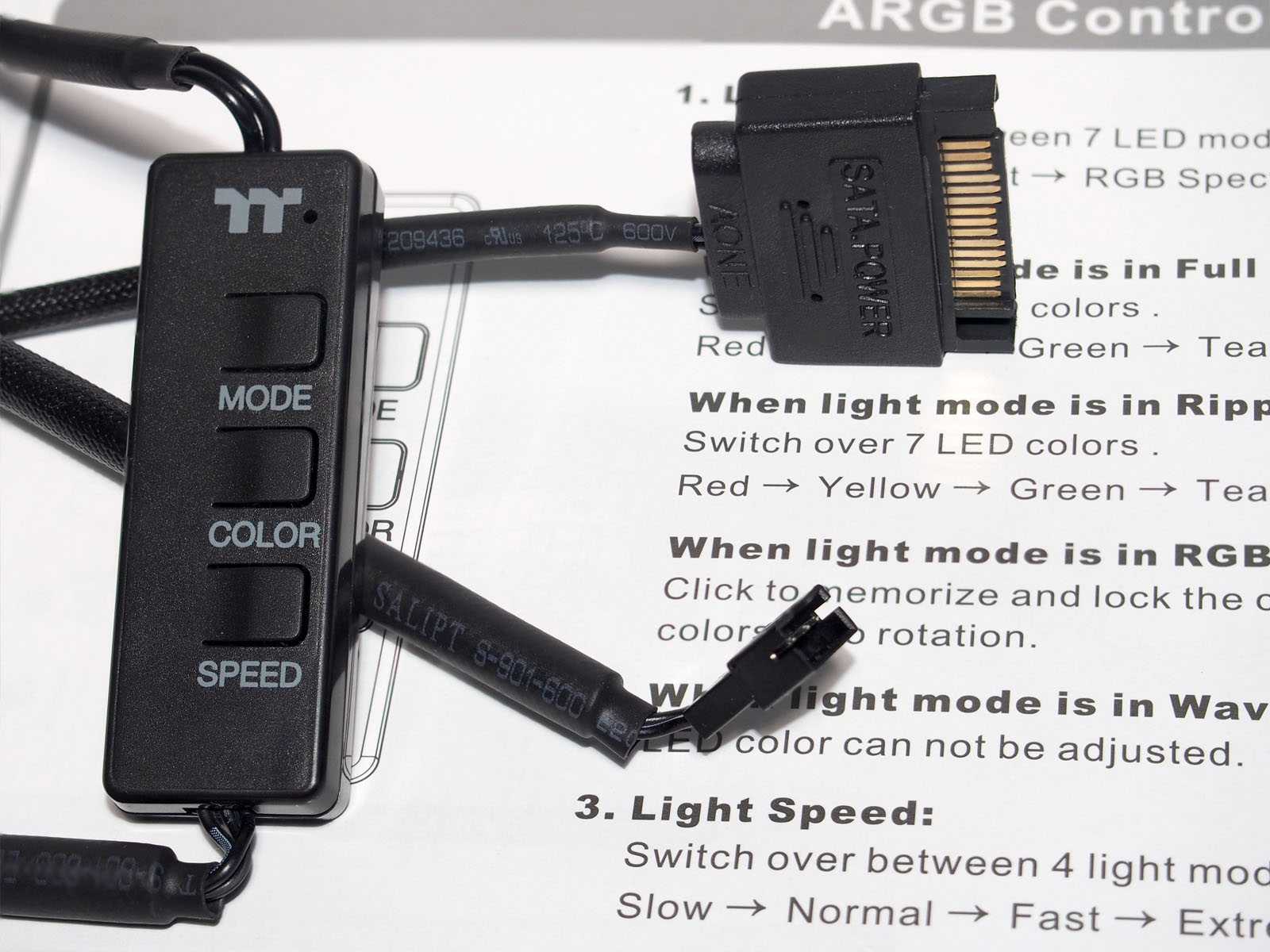

• Wave — волнообразная смена цвета. Самый эффектный режим, который включен по умолчанию. Напоминает радужные переливы по окружности;
• Full lighted — статичное свечение одним цветом, выбор которого осуществляется нажатием кнопки Color;
• RGB spectrum — плавная смена по палитре из 256 цветов. Кратковременное нажатие кнопки Color в этом режиме остановит смену цвета, повторное нажатие вернет ротацию по всей палитре;
• Off — выключение подсветки полностью;
• Flow — световой поток, в котором последовательно перебираются цвета;
• Ripple — цветовая пульсация, напоминающая посекторную подсветку как на экране радаров;
• Pulse — плавная пульсация, напоминающая распространенный эффект «дыхание»;
• Blink — стробоскопическая пульсация с частотой 1 секунда.

• Full lighted, Pulse, Blink — переключение восьми предустановленных цветовых заготовок: красный, жёлтый и другие.
• Ripple — переключение семи предустановленных цветовых заготовок. Все те же, что и выше, но без радужного варианта.

Scythe Slip Stream 120 mm

Ещё одна вариация 120-мм вентилятора от компании Scythe, модель Slip Stream 120mm. Обычный, не тонкие, нам на тестирование попали вентиляторы со скоростями 800, 1200 и 1900 RPM. Сразу скажем, что 1900 RPM вариант, никак не подходящий на роль ультратихого, был исключен из обзора, но мы будем использовать его результаты в диаграммах, чтобы было, на что операться. Что касается всей серии, то это бюджетные решения, имеющие подвеску на подшипниках скольжения, что снижает их значение MTBF до 30 000 часов, параметра, который сейчас особо в кулерах и вентиляторах не встретишь.

Комплект поставки такой же, как и у других вентиляторов Scythe — переходник, да шурупы.

Внешне вентилятор имеет некоторые отличия от собратьев, и опять же кроются они в крыльчатке.

Крыльчатка имеет 9 лопастей и довольно-таки узкий сердечник. Лопасти установлены под большим углом, который у основания составляет градусов 80, что должно создавать большое давление на выходе.

Сама форма лопасти Scythe Slip Stream так же выглядит более прямой по сравнению с другими участниками тестирования, расстояние между лопастями большое, а площадь лопастей — относительно невысока. Всё это говорит о том, что крыльчатка рассчитана на высокие скорости работы. Зазор между корпусом вентилятора и боковой гранью лопасти достаточно большой, так что давление на внешнем радиусе крыльчатки будет не таким высоким, как могло бы быть, а поток на выходе будет медленно расходиться от центра вентилятора. Такая конструкция хорошо подошла бы для процессорного кулера или для охлаждения корзины с винчестерами.

У своего основания, лопасти не уменьшаются по высоте, и в итоге накладываясь на скруглённую грань сердечника, кажутся ещё выше. Очевидно, воздушный поток у центра, в вентиляторе Slip Stream 120mm будет самым высоким из всех моделей в обзоре.

Рамка крепления моторчика имеет сглаженные края только со стороны крыльчатки, что ещё раз подтверждает задуманную область применения вентилятора — различные кулеры. Качество изготовления Scythe Slip Stream 120mm, в общем-то, можно назвать стандартным — отливки на сердечнике присутствуют, острые, не гладкие углы на корпусе — тоже. Ну а что вы хотели от бюджетных вентиляторов?

Кстати, обратите внимание: компания Scythe не клеит свои наклейки спереди на крыльчатку, а устанавливает исключительно на неподвижной части вентилятора. Это правильно, потому что криво установленная наклеечка может свести на нет все старания инженеров по разработке бесшумной конструкции вентилятора

Внешний вид и особенности конструкции

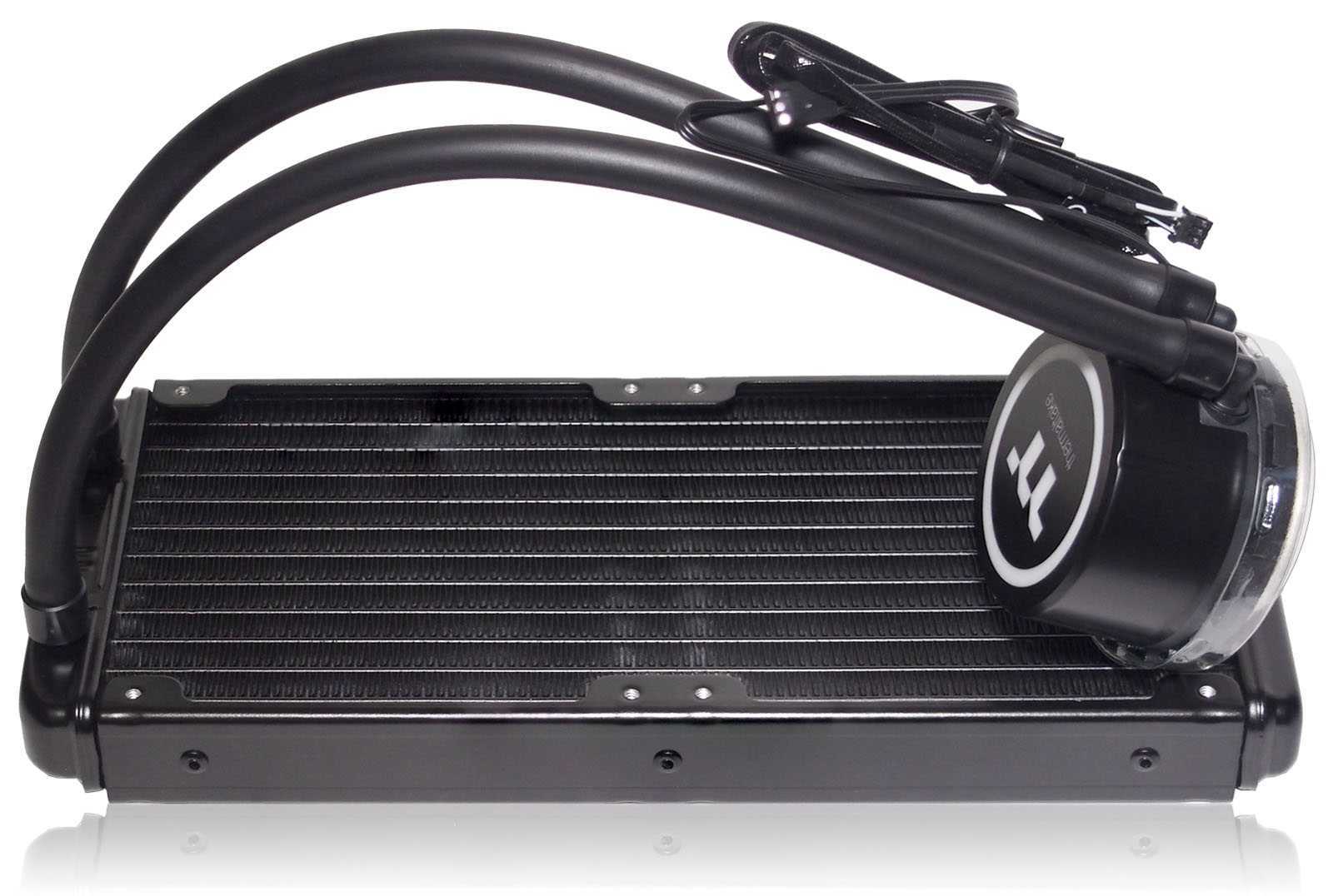

Классическая конструкция предзаполненныхсистемжидкостного охлаждения необслуживаемого типа существенно не меняется от одной модели к другой у разных производителей. Многие используютпатентованную конструкцию помпы и радиатора Asetek 570LXL и компоненты от этого же OEM-производителя. Различия касаются, как правило, только дизайна блока подсветки помпы с водоблоком, длины и стиля оформления шлангов и типа комплектных вентиляторов. Что и имеем вслучае с Thermaltake Water 3.0 240 ARGB Sync.

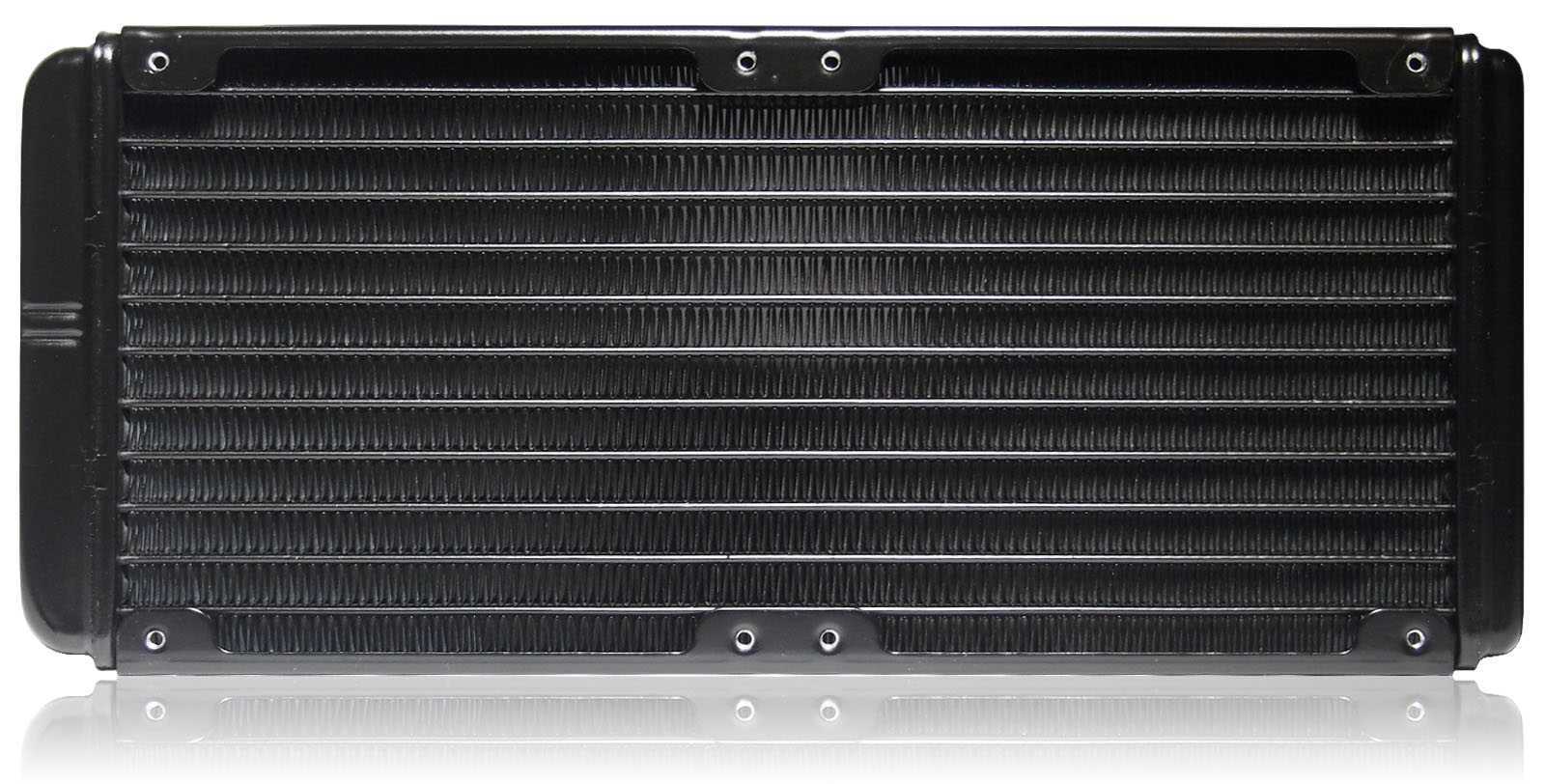

Использован стандартный алюминиевый радиатор, качественно окрашенный в черный цвет, с высотой каркаса 27 мм. Полезное тело чуть меньше — около 16 мм высотой и набранотринадцатью плоскими каналами толщиной 16 мм с плотным заполнением пространства гофролентой. Симметричные выступы со скругленными краями (свыше зоны 240-мм) по бокамиспользуются для ввода трубоки кольцевания контура — 18 мм.

Соединение водоблока с радиатором осуществлено армированными шлангами длиной 32 см без дополнительной наружной нейлоновой оплетки (на официальномсайте продукт показан с ней).Со стороны радиатора используются прямые, со стороны помпы — «Г»-образные поворотные неразборные фитинги. Последний факт можно отметить как положительный, существенно снижающий напряжение шлангов и мест их опрессовки на установленной системе.

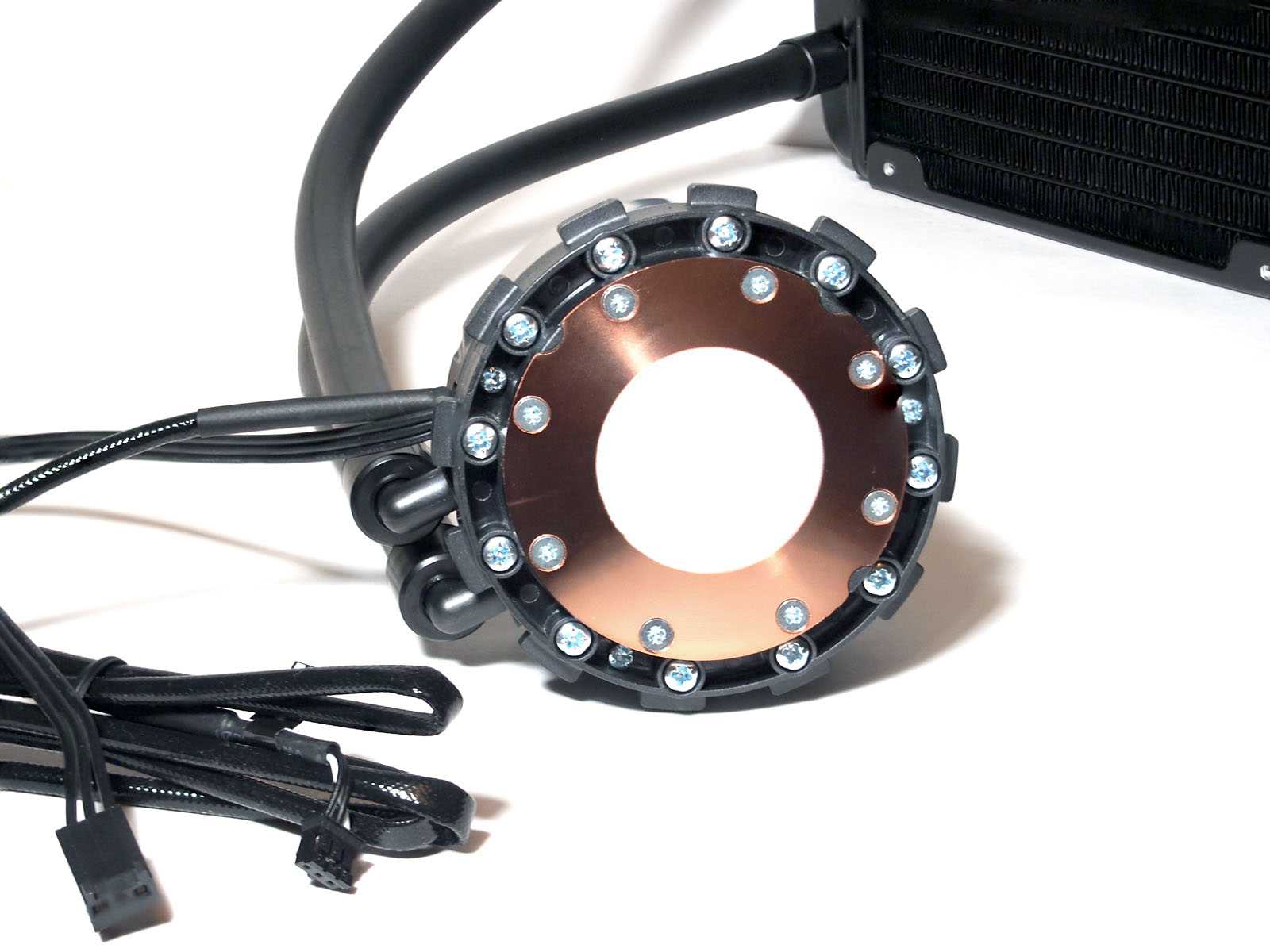

В основанииводоблока — круглая медная пластина теплосъемника диаметром 54 мм. За счет крепежных винтов и технологическихвырезовпо окружности полезная область в центре ограничена диаметром 45-46 мм. Пластина ровная, хорошо отшлифованная, но не отполированнаядо зеркального блеска. Как уже упоминалось, термоинтерфейс уже нанесен на основание круглым равномерным пятном диаметром около 35 мм.

Водоблок совмещен с помпой в едином корпусе, напоминающем по форме цилиндр с диаметром 62 мм. Верхняя часть отведена под кольцевую ARGB-подсветку сцентральным элементом в виделоготипа TT Premium. Для питания и управления подсветкой выведен несъемный кабель длиной 88,5 см в гладкой защитной оболочке с трехконтактным коннектором для пятивольтовых RGB-компонентов. Кабель для подключения помпы к материнской плате также несъемный, но без дополнительной защиты и покороче (29,5 см), оканчивается трехконтактным (3-pin) разъемом.

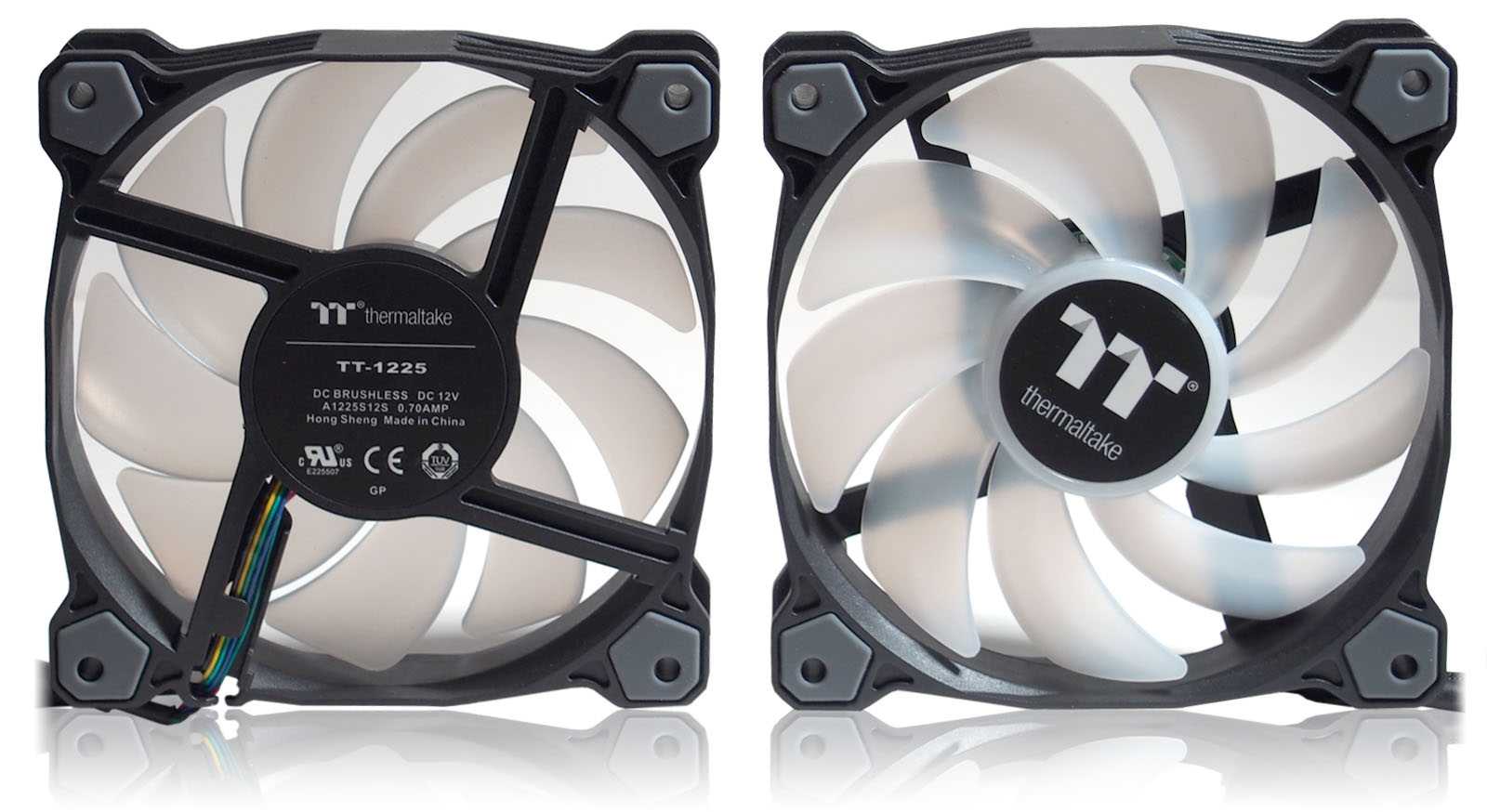

Для активного охлаждениярадиатора в комплекте вложены два вентилятора типоразмера 120 x 120 x 25 мм серии Pure 12 ARGB Sync. Это по-своему красивые девятилопастные вентиляторы с полупрозрачной крыльчаткой в корпусе с виброгасящими вставками по углам. От каждого из них выведено по два несъемных провода: первый для подсветки длиной 1 метр (90 см основная часть и 10 см ответвление для подключения по-цепочке) и второй для питания самого вентилятора с четырехконтактным PWM коннектором длиной 90 см. Провода заключены в защитную оплетку, а их длины хватит с огромным запасом на большие корпусы персональных компьютеров.

В конструкции вентиляторов применен гидродинамический подшипник, а скорость вращения крыльчатки варьируется от 500 до 1500 оборотов в минуту с максимальным заявленным уровнем шума не более 25,8 дБА. Достаточно тихие экземпляры. Достигается это ценой относительно невысоких оборотов и, как следствие, уровня воздушного потока в пределах56,45 CFM. Напряжение питания, при котором вентиляторы уверенно стартуют, заявлено на отметке от 5 В и выше.

Упаковка и комплектация

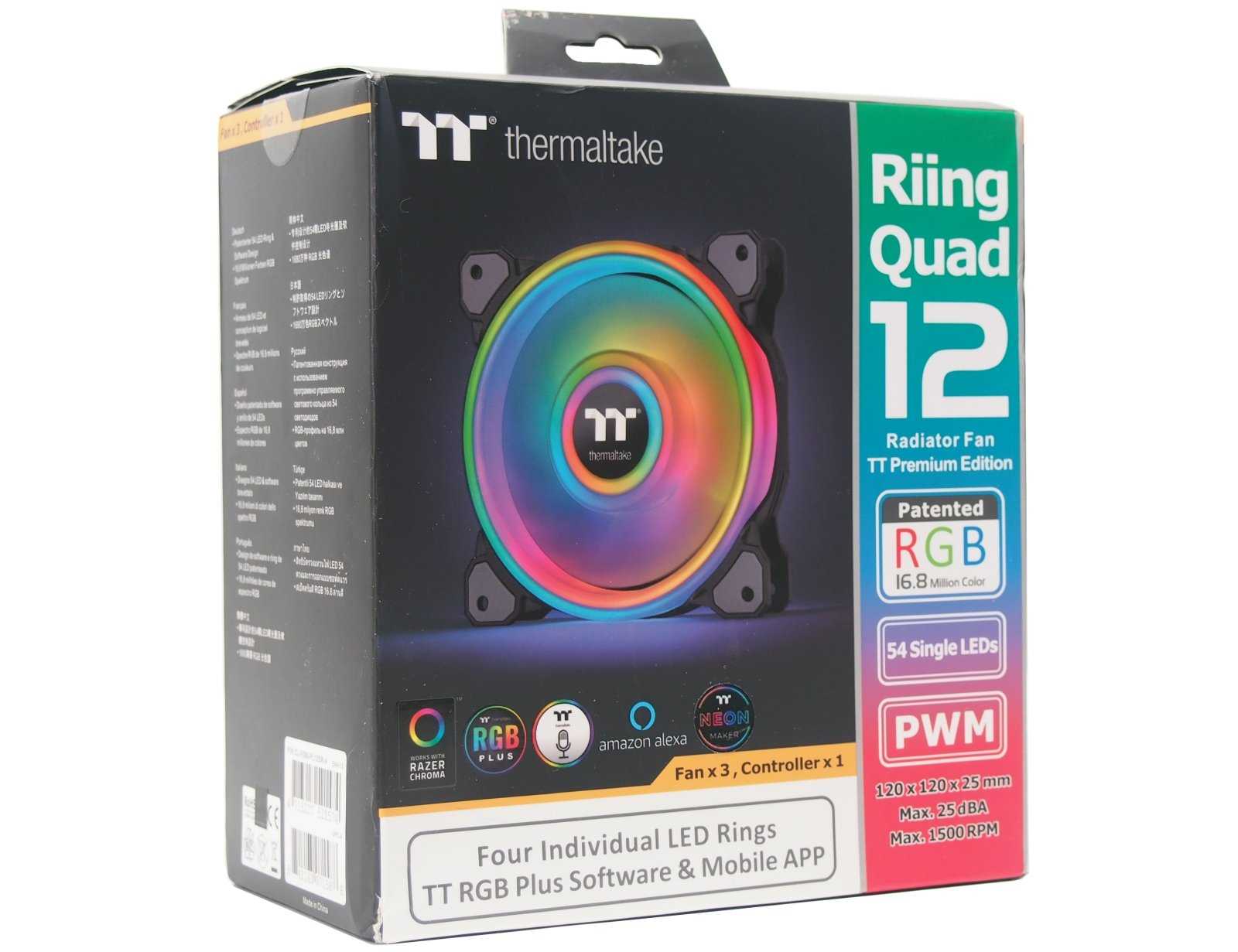

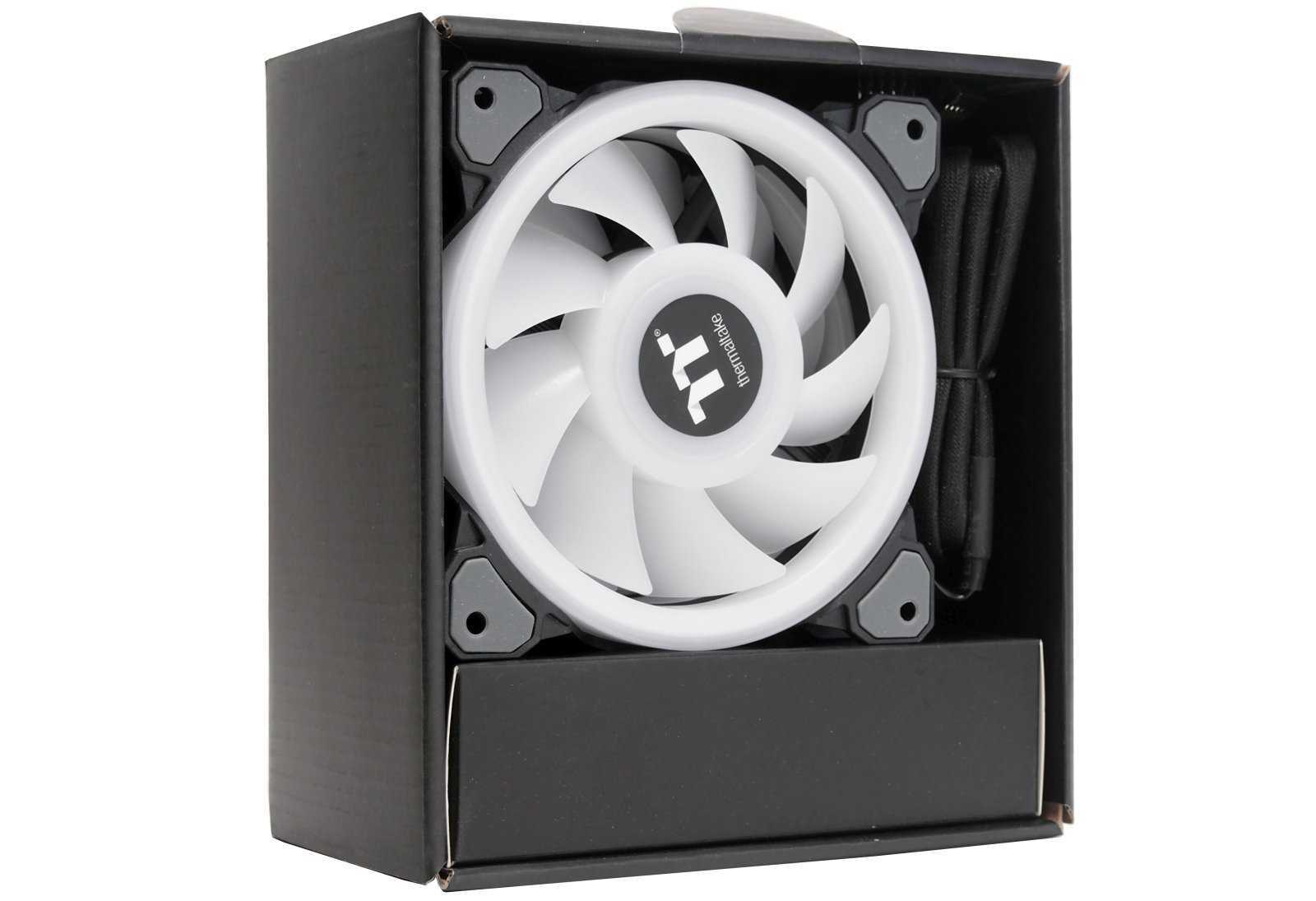

Комплект вентиляторов Riing Quad 12 RGB TT Premium поставляется в картонной коробке с ярким оформлением. На фронтальной грани демонстрируется фотография одного вентилятора со светящейся светодиодной подсветкой, что должно вдохновить на покупку. Производитель отмечает ключевые особенности Riing Quad 12 RGB TT Premium в виде пиктограмм и иконок. Преимуществами комплекта являются 54 светодиода, палитра в 16.8 млн. цветов, управление PWM, а также возможности программного управления с ПК и мобильных устройств.

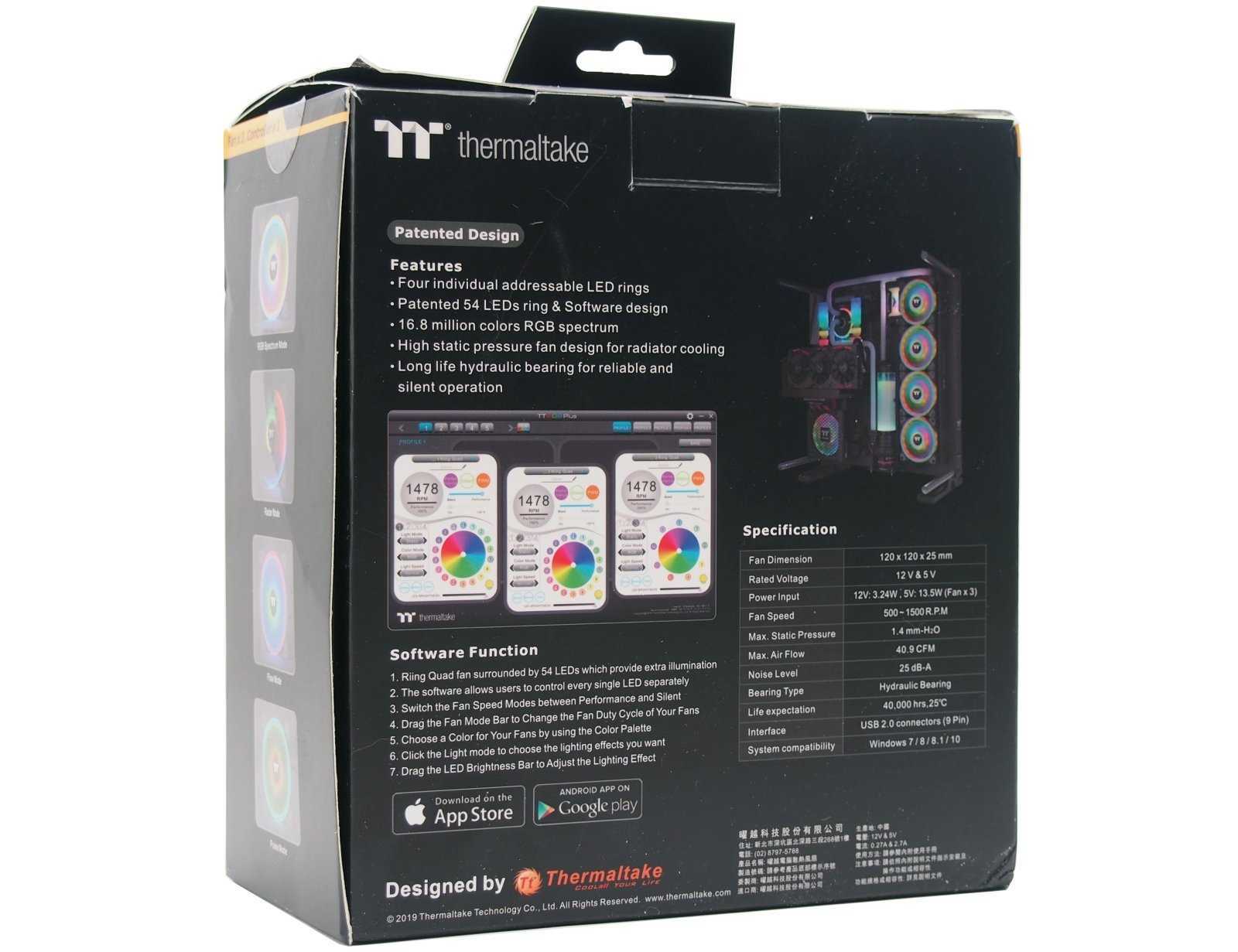

На тыльной стороне упаковки в деталях рассказывается о функциональности программного обеспечения TT RGB Plus. Отдельной таблицей размещены технические характеристики комплекта Riing Quad 12 RGB TT Premium.

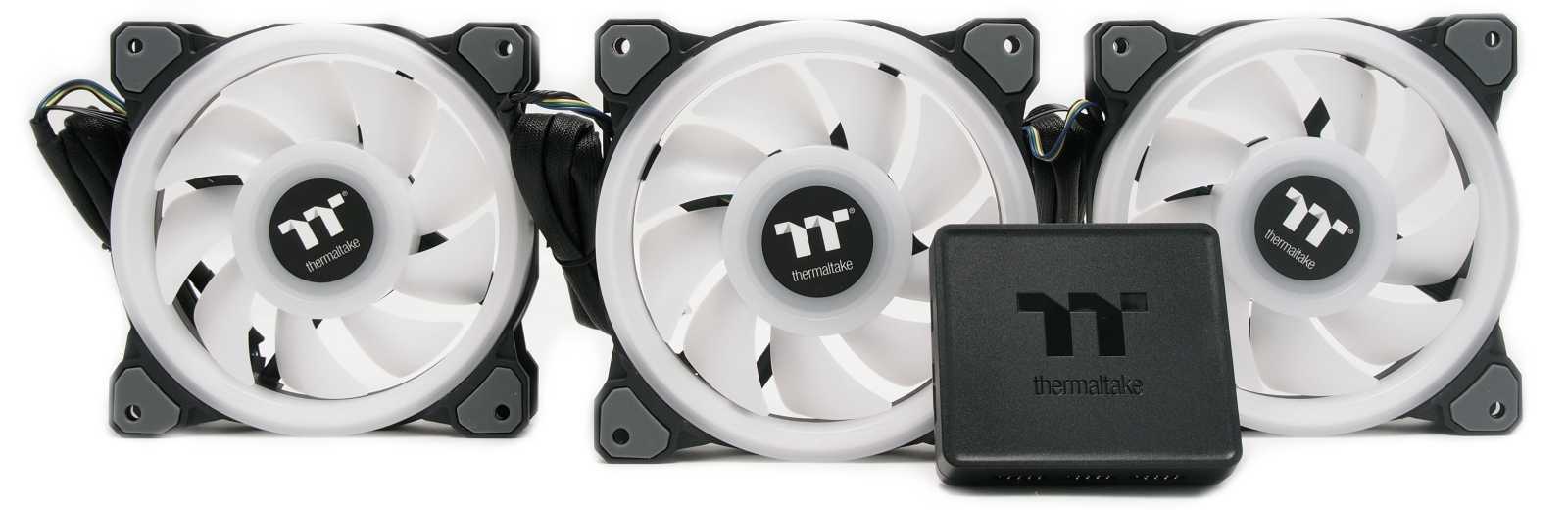

Комплект Riing Quad 12 RGB TT Premium включает в себя три 120 мм вертушки и аксессуары, заботливо уложенные в отдельный картонный кейс.

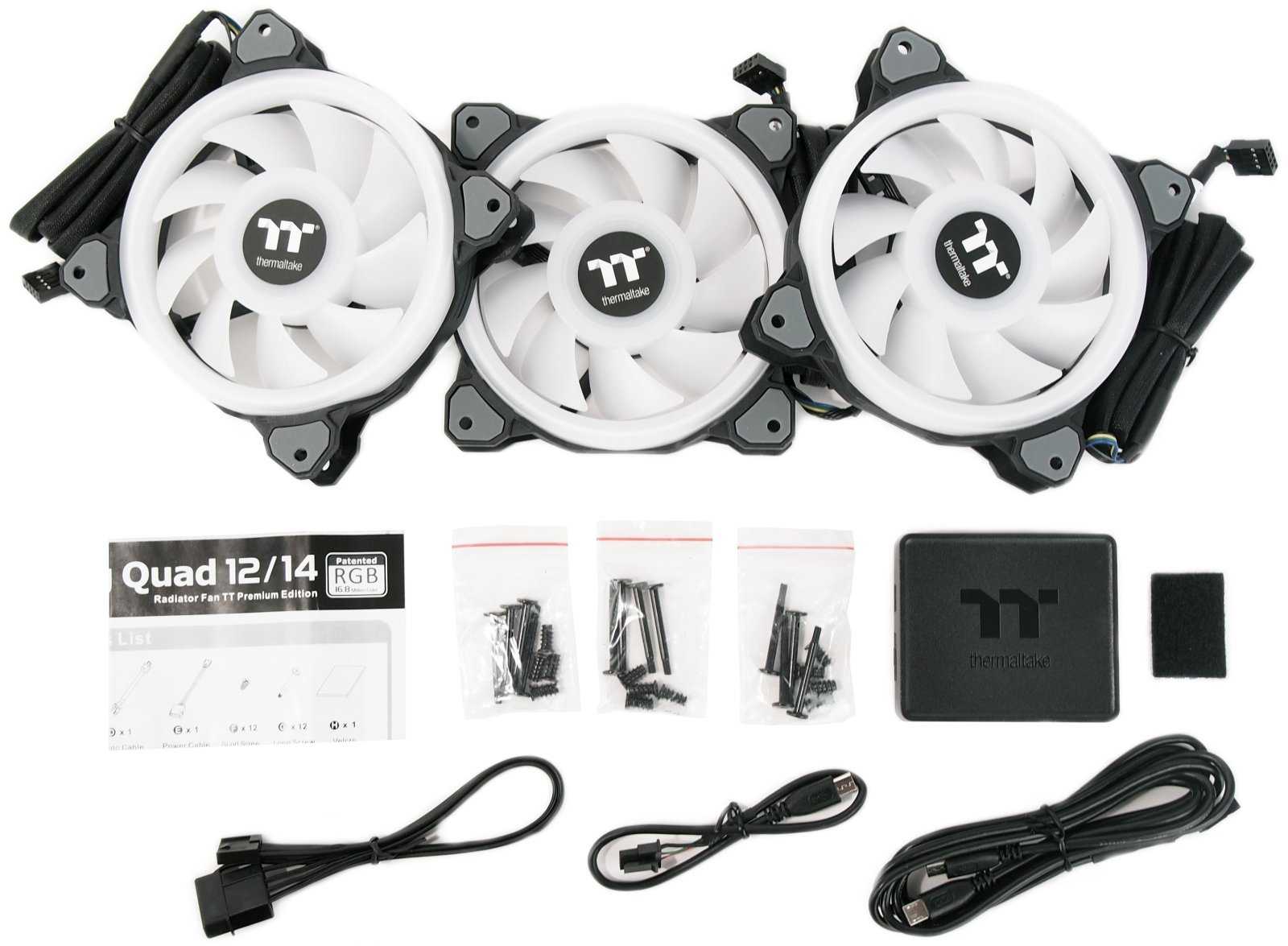

Полный комплект поставки Riing Quad 12 RGB TT Premium содержит следующие компоненты:

• три вентилятора Riing Quad 12 RGB TT Premium;
• руководство пользователя;
• набор винтов для установки вентиляторов;
• набор кабелей для синхронизации и питания контроллера;
• контроллер управления с креплением на стену корпуса ПК.

Пример установки

В комплектной инструкции подробно показан процесс сборки креплений водоблока для поддерживаемых сокетов процессоров AMD и Intel. В нашем случае тестирование системы жидкостного охлаждения выполнялось на тестовом стенде с процессором AMD Ryzen 7 2700X и материнской платой ASUS Prime X470-Pro ссокетом AM4 в корпусе Cougar Conquer. С местом крепления радиатора СЖО и доступом к нему в тестовом стенде проблем нет, поэтому установка заняла буквально пару минут. Единственное отхождение от инструкции — от шайб под винтами пришлось отказаться, так как каркас корпуса сделан из металла большой толщины.

Установка на АМ4 подразумевает использование штатных пластиковых защелок материнской платы рядом ссокетомпроцессора. На водоблоке потребуется лишь зафиксировать нужную металлическую рамку с помощью крепежного пластикового кольца.

Важно правильно сориентировать рамку, попав в специальныепазы на корпусе водоблока, чтобы она не выскакивала. Ушко-зацеп прикручивается на рамку винтом с накатанной головкой

В целях удобства его не следует сильно прикручивать до момента установкина сокет, достаточно лишь «наживить». Это снизит нагрузку на пластиковые выступы креплений при защёлкивании.

Окончательно затянуть винт отверткой необходимо уже после успешной установки.

Тестирование

Скорость вентиляторов

Измерение рабочего диапазона скорости вентиляторов TT Pure 12 ARGB Sync проводилось с помощью комплектной программы ASUS Fan Xpert 4 (из состава программного центра управления ASUS AI Suite 3 версии 3.00.51) при подключении к разъему Chasis Fan 2 (CHA_FAN2) на материнской плате ASUS Prime X470-Pro (BIOS 4602 от 25.03.2019 года).

Несмотря на оптимистичную табличку, полученную в программе, с нижним стабильным пределом около 300 оборотов в минуту, реальный гарантированный старт полностью остановленного вентилятора начинался приблизительно при 35% мощности или от ~500 оборотов в минуту.

Представленная ниже диаграмма зависимости оборотов вентиляторов от напряжения питания получена при подключении к внешнему реобасу Lamptron CM430 и замерам напряжения непосредственно на контактах разъемов с помощью мультиметра MASTECH MAS830L.

Шум вентиляторов

Вентиляторы Thermaltake Pure 12 ARGB Sync относительно негромкие. При ограничении скорости на уровне 50% (около 1000-1100 оборотов в минуту) они практически бесшумны, а в диапазоне 50 — 80% не выделяются на фоне шума вентиляторов большинства других компонентов. На максимальной скорости они будут хорошо слышны даже с расстояния около одного метра, но это свойственно большей части аналогичных устройств.

В ходе тестирования максимум, зафиксированный в обычном неподготовленном жилом помещении (уровень фонового шума менее 30 дБА) прибором Актаком АТЕ-9015 с расстояния 1 метр, составил около 32,6 дБА.

Упаковка и комплектация

Коробка с системойжидкостного охлажденияThermaltake Water 3.0 240 ARGB Sync оформлением не выделяется из виденных нами последних поколений аналогичных устройств от Thermaltake. Она запаяна в прозрачный полиэтилен и имеет умеренные габариты. На гранях отражено достаточно много полезной информации, в том числе и внешний вид работающей подсветки, точное название модели и основные преимущества этой системы охлаждения.

Присутствует и QR-код с отсылкой на официальную страничку продукта. Всё описание возможностей СЖО на коробке сделано только на английском языке.

Внутри коробки расположен гофрокартонный вкладыш с отсеками по форме отдельных компонентов, надежно защищающий устройство во время транспортировки. Радиатор и водоблок дополнительно уложены в полиэтиленовый пакет, чтобы исключить попадание мелкого мусора и пыли.

В комплекте с Thermaltake Water 3.0 240 ARGB Sync идёт всё необходимое для запуска системы охлаждения, как в сборках с материнскими платами, поддерживающими управление пятивольтовыми светодиодными лентами, так и без нужных разъёмов. В последнем случае пригодится комплектный контроллер эффектов подсветки.

• Предзаправленный необслуживаемый контур охлажденияв сборе;
• Двавентилятора TT-1225;
• Набор крепежных рамок и винтовых упоров для совместимых сокетов материнских плат под процессорыAMD и Intel последних поколений;
• Две самоклеящиеся прокладки;
• Пакет с винтами и шайбами для вентиляторов и радиатора;
• Два кабеляуправления и питания подсветки для подключения к материнским платам или внешним пятивольтовым контроллерам;
• Тройник — разветвитель для подключения вентиляторов к разъемам типа 4-pinс поддержкой PWM;
• Контроллер управления подсветкой;
• Пользовательскаяинструкция;
• Буклет о гарантийном обслуживании.

Отдельного пакетика или шприца с термопастой в комплекте нет, термоинтерфейс заранее нанесен на основание водоблока.

Подключение

А вот теперь стоит подключить вентиляторы к хабу-контроллеру, который поставляется в комплекте к Saturn 12F Pro, Duo 12 Pro, Edge 14 Pro, Astro 12 Pro и Eclipse 12 Pro.

Подключаем 6-пиновые коннекторы вентиляторов в соответствующие разъёмы хаба.

Ура! Половина дела уже сделана. Более того, вы уже сейчас сможете управлять вашими вентиляторами с помощью пульта дистанционного управления!

Но давайте перейдем к двум другим способам.

Подключение к материнской плате

Если ваша материнская плата поддерживает работу с ARGB подсветкой, вы можете подключить к ней хаб с помощью соответствующего кабеля, идущего в комплекте с вентиляторами. Это позволит наиболее гибко настроить режимы, цвет и яркость подсветки вашего комплекта вентиляторов.

У кабеля есть 2 выхода — первый, для подключения к материнским платам Gigabyte и работы с Gigabyrte RGB Fusion, и второй, для подключения ко всем остальным «материнкам» с поддержкой ARGB (Asus Aura Sync, MSI Mystic Light Sync и т.д.).

ВАЖНО! Удостоверьтесь в наличии на вашей материнской плате функции контроля ARGB подсветки!

Теперь нам необходимо подключить этот кабель к материнской плате — достаточно просто вставить соответствующий коннектор в соответствующий разъём на материнской плате.Обычно они подписаны прямо на ней, но если вы всё же сомневаетесь — обязательно загляните в инструкцию!

Отлично! Теперь вы можете управлять всеми 16,8 млн цветов подсветки, режимами и всем-всем с помощью программного обеспечения для вашей материнской платы!

Подключение к кнопке RESET

Если ваша материнская плата не поддерживает управление ARGB подсветкой, а пультом вам пользоваться неудобно — есть ещё одна опция!

Для управления вентиляторами через кнопку перезагрузки ПК, нам всё так же понадобится, для начала, подключить вентиляторы к хабу.

После этого необходимо подключить кабель кнопки RESET от корпуса вашего ПК к RST порту на самом хабе-контроллере.

Теперь, нажимая кнопку RESET на корпусе ПК, вы сможете менять эффекты подсветки на ваших вентиляторах. А если зажать кнопку на 6 секунд, подсветка выключится!

ВАЖНО! Кнопка RESET больше не будет перезагружать ваш ПК, поэтому, в случае критического зависания, необходимо перезагружать ПК другим способом, например, долгим зажатием кнопки включения. Вот и всё, теперь вы можете придать неповторимый стиль вашей боевой станции!

Вот и всё, теперь вы можете придать неповторимый стиль вашей боевой станции!

Источник

Внешний вид

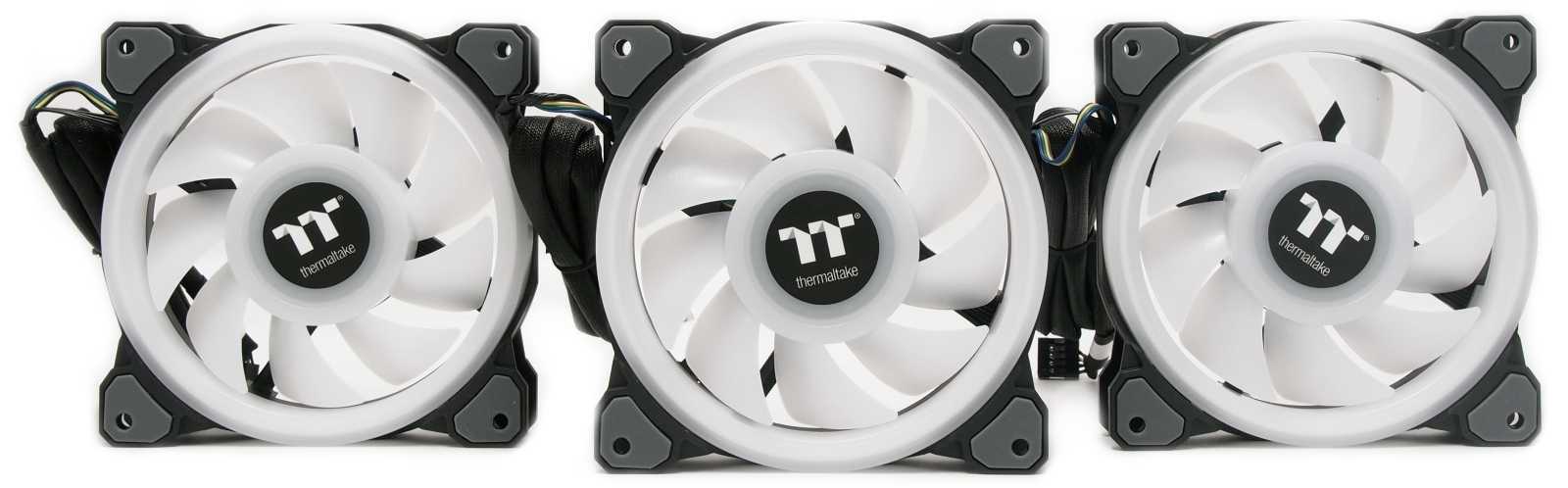

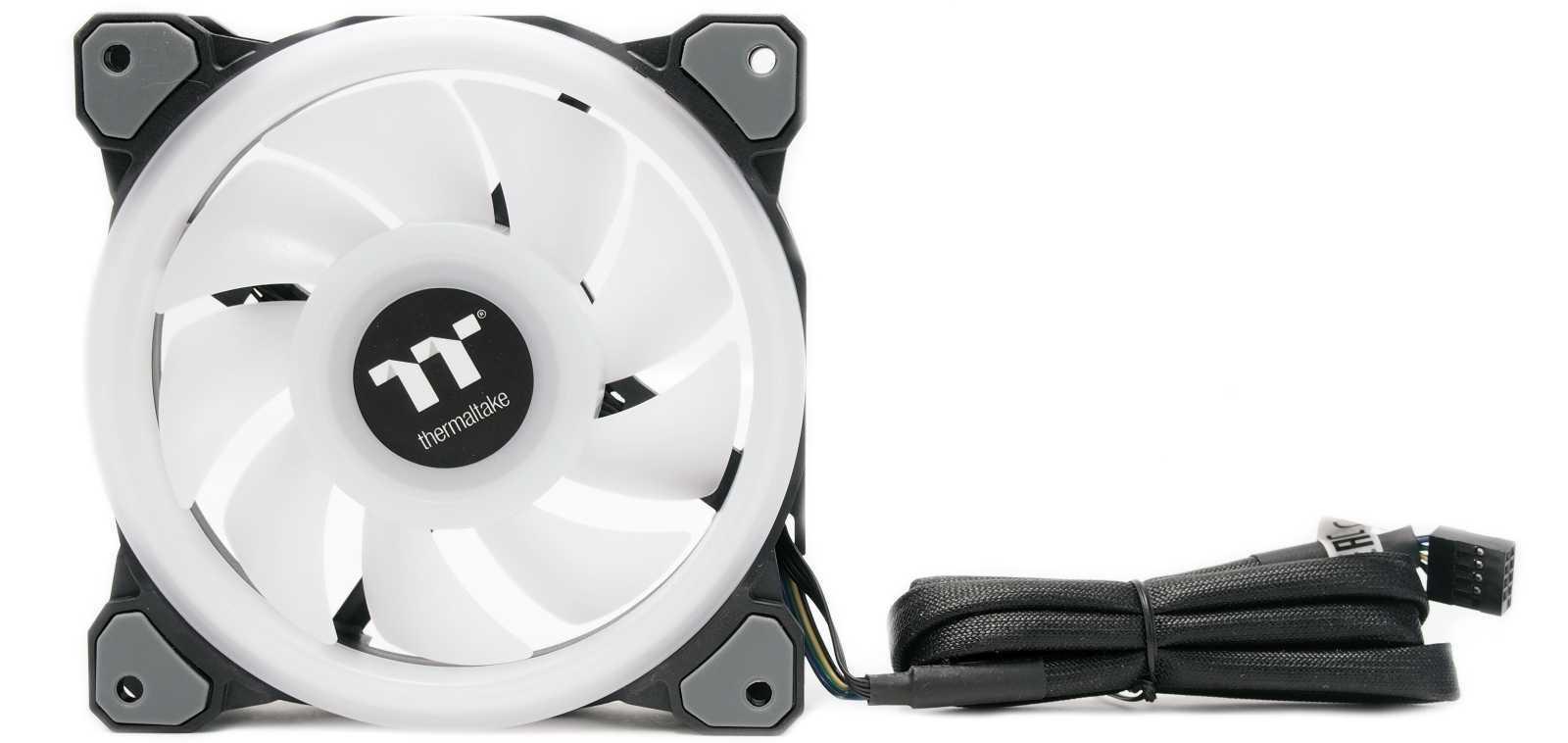

По сравнению с предыдущей линейкой Riing Trio, в новых вентиляторах Riing Quad 12 RGB TT Premium количество светодиодов было увеличено практически двое — с 30 до 54 штук. Собранные в четыре индивидуальных кольца подсветки, эти диоды формируют главную красоту RGB в новой серии вертушек. Контроллер управления является неотъемлемой частью комплекта Riing Quad 12 RGB TT Premium, поскольку именно с помощью него реализована настройка подсветки и скорости вращения вертушек.

У вентиляторов Riing Quad 12 RGB TT Premium элементы подсветки вокруг крыльчатки имеют полупрозрачное исполнение только спереди.

По этой причине подсветка RGB в направлении воздушного потока будет проникать незначительно. Такие вертушки лучше задействовать на радиаторах СЖО или на видном для глаз месте. Например, под стеклом фронтальной панели ПК или на выдув сзади и сверху корпуса.

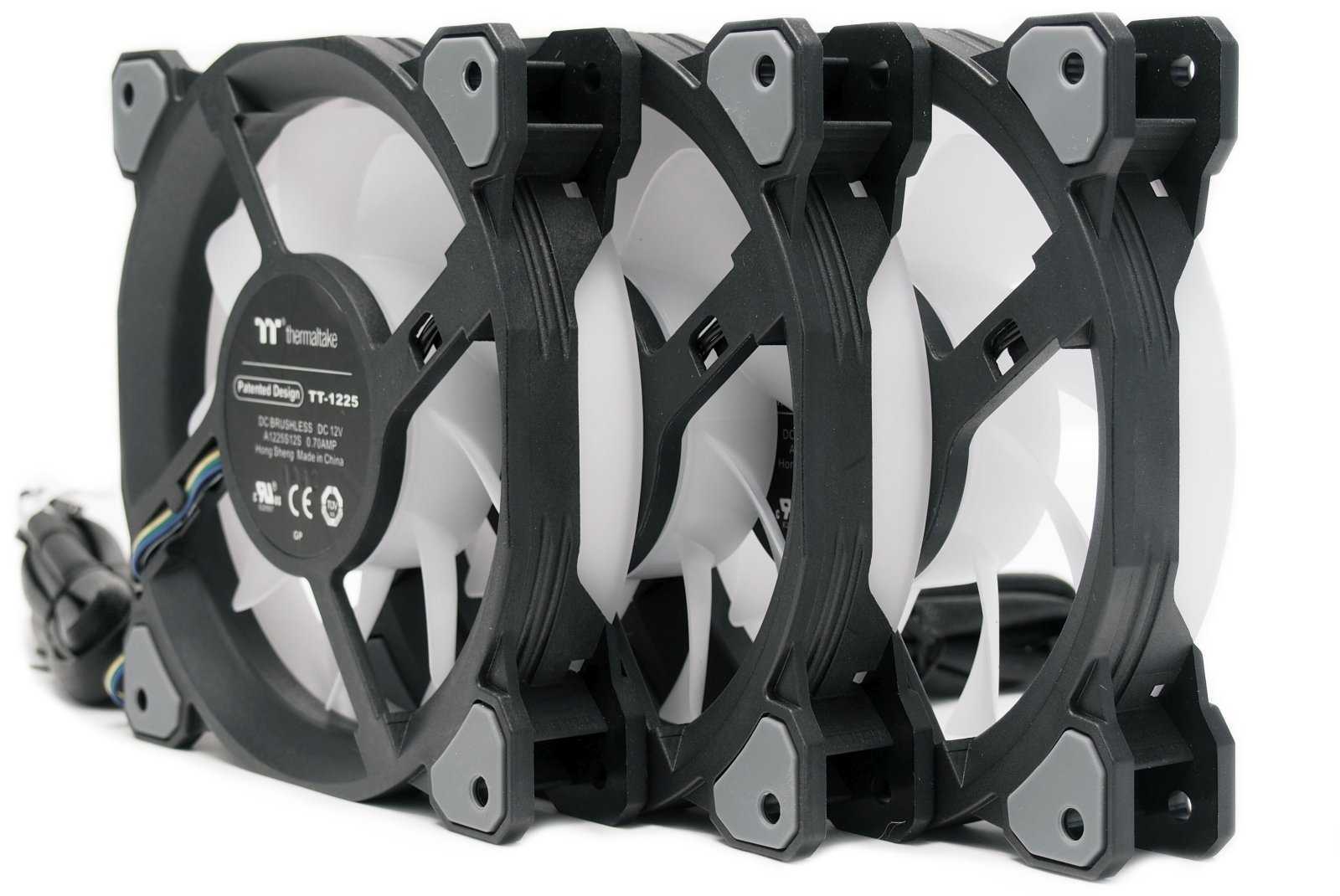

Попавший к нам на тестирование комплект имеет типоразмер 120 х 120 х 25 мм. Масса каждого вентилятора составляет 189 грамм. К корпусу ПК или радиатору СЖО вертушки Riing Quad 12 RGB TT Premium крепятся с помощью четырех винтов, входящих в комплект поставки. В местах крепления вентиляторов на ушках имеются виброгасящие силиконовые прокладки, которые также снижают уровень шума.

Сами вентиляторы Riing Quad 12 RGB TT Premium назвать тихоходными можно лишь условно. Предусмотренный производителем диапазон вращения составляет 500-1500 об/мин с погрешностью +-10%. При этом каждый из вентиляторов способен создавать воздушный поток до 40.9 CFM, генерируя при этом шум 25 дБА.

Сердечник на Riing Quad 12 RGB TT Premium получился немного больше, чем это было с вертушками Riing Duo и Riing Trio. Причина кроется в двух кольцах светодиодов, интегрированных под основание крыльчатки из полупрозрачного пластика. В механизме вращения задействован гидродинамический подшипник. Для вентиляторов Riing Quad 12 RGB TT Premium компания Thermaltake декларирует безотказную работу на протяжении 40000 часов.

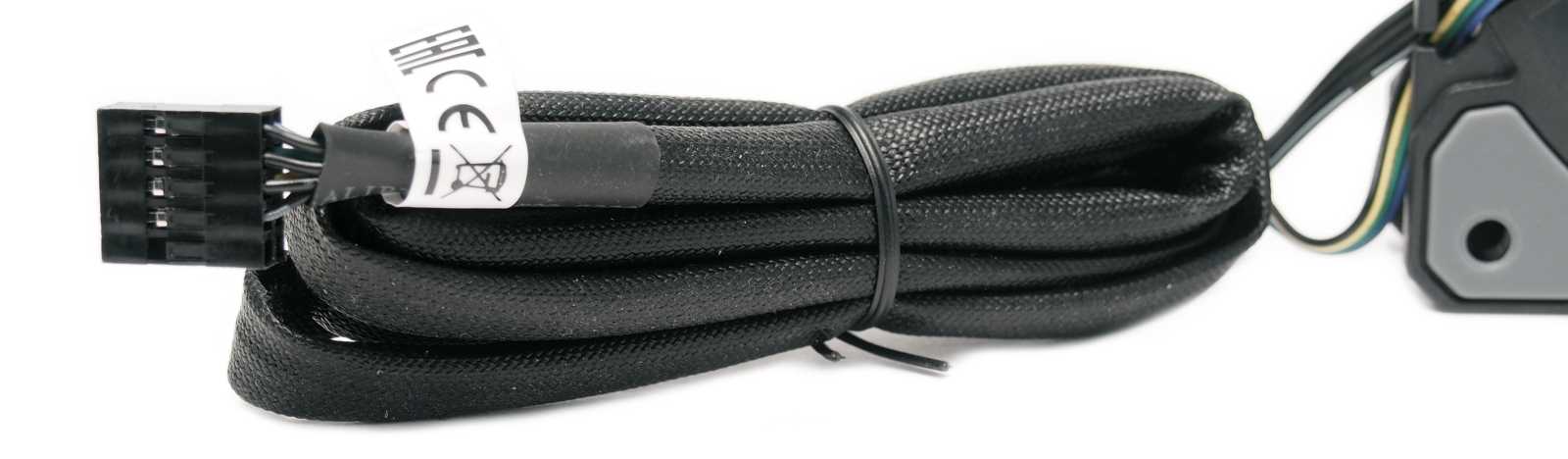

Кабели подключения на вентиляторах Riing Quad 12 RGB TT Premium обернуты в плотную защитную оплетку. Длины в 600 мм достаточно, чтобы протянуть их скрытно и в обход, сохраняя элегантный внешний вид сборки. Кабель имеет колодку разъема 9-пин, которая используется премиальными вентиляторами Thermaltake для подключения к контроллеру управления.

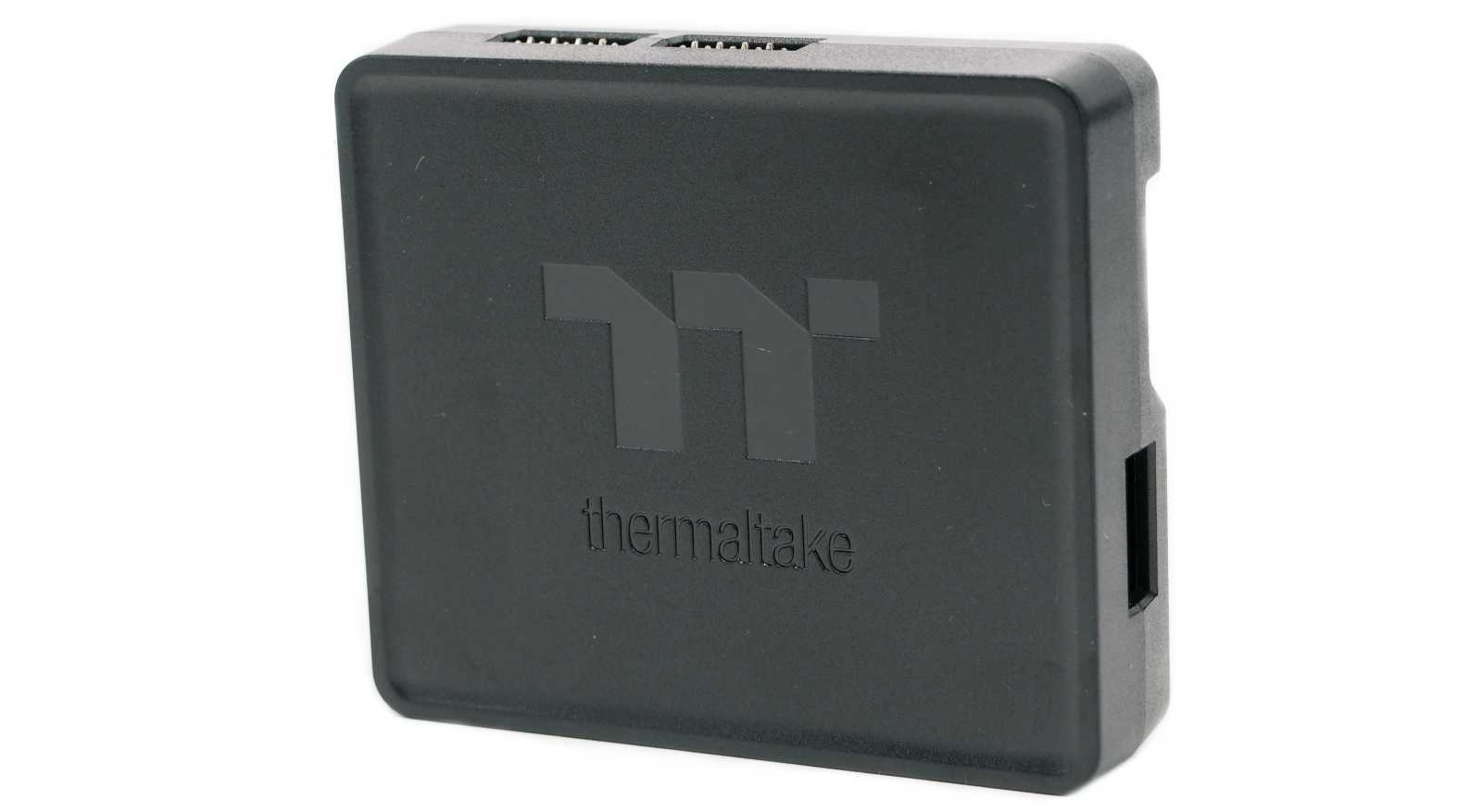

Сам же контроллер управления, идущий в комплекте с Riing Quad 12 RGB TT Premium, поддерживает подключение пяти вентиляторов этой серии. Материалом корпуса контроллера является матовый пластик, в центре которого находится фирменный логотип «TT».

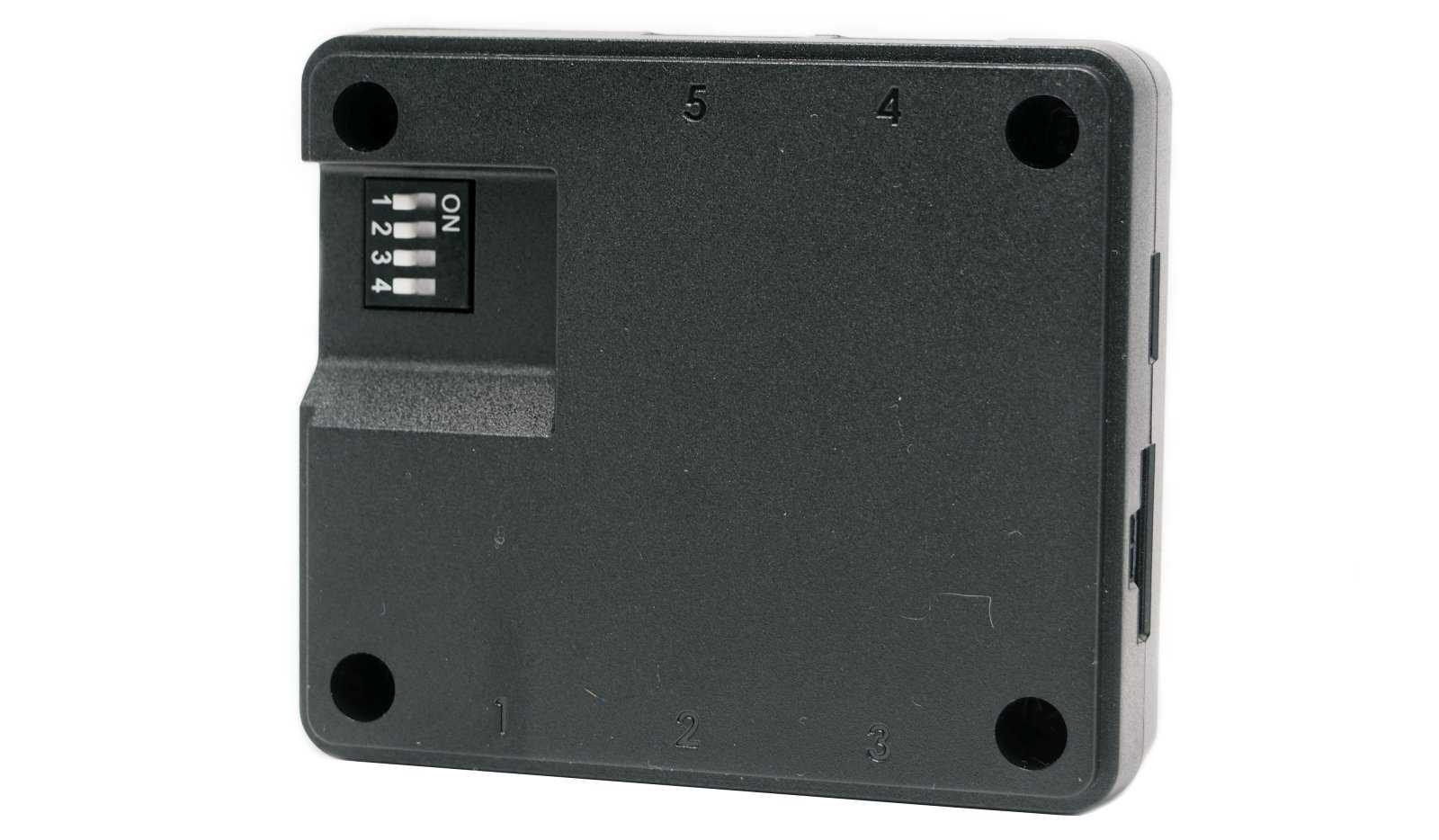

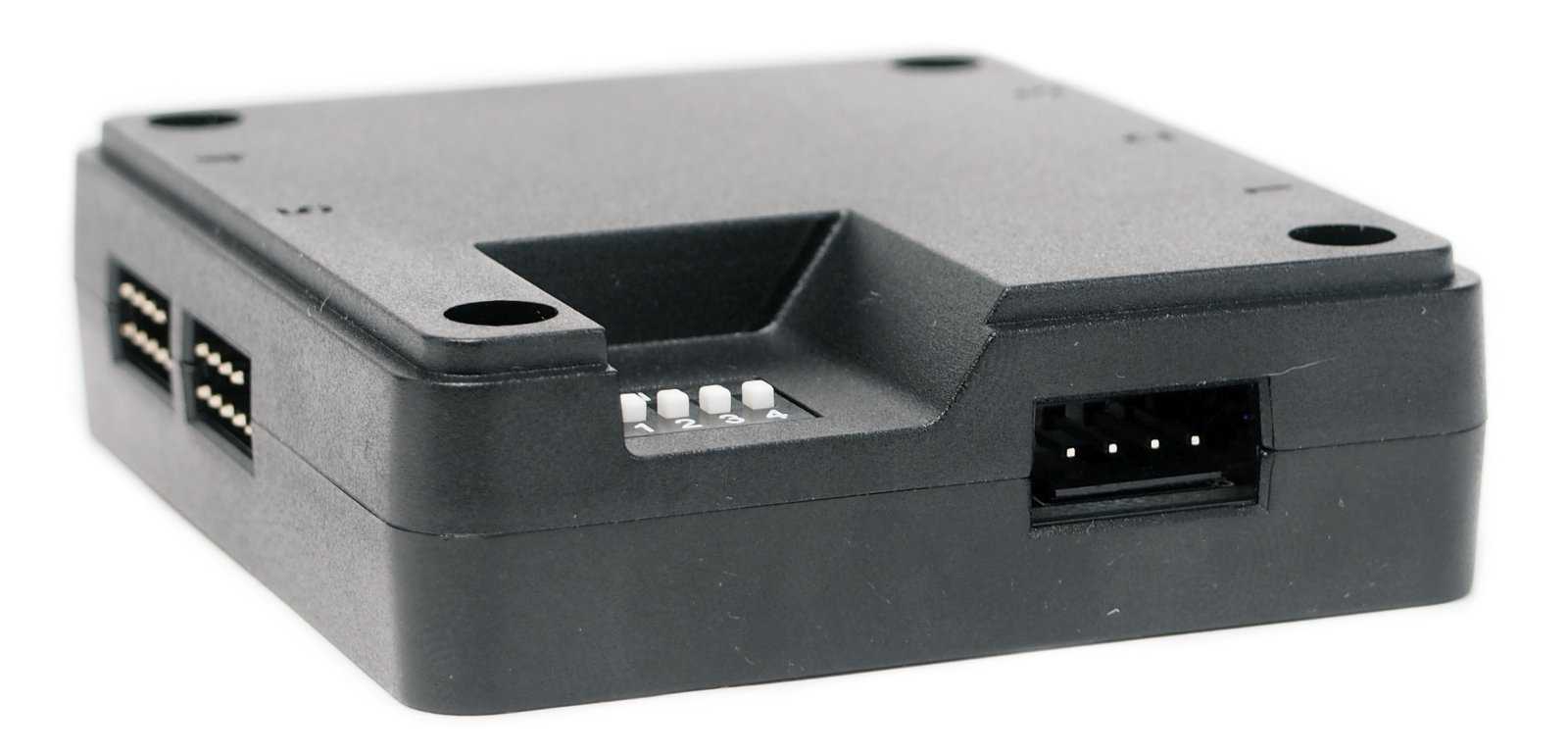

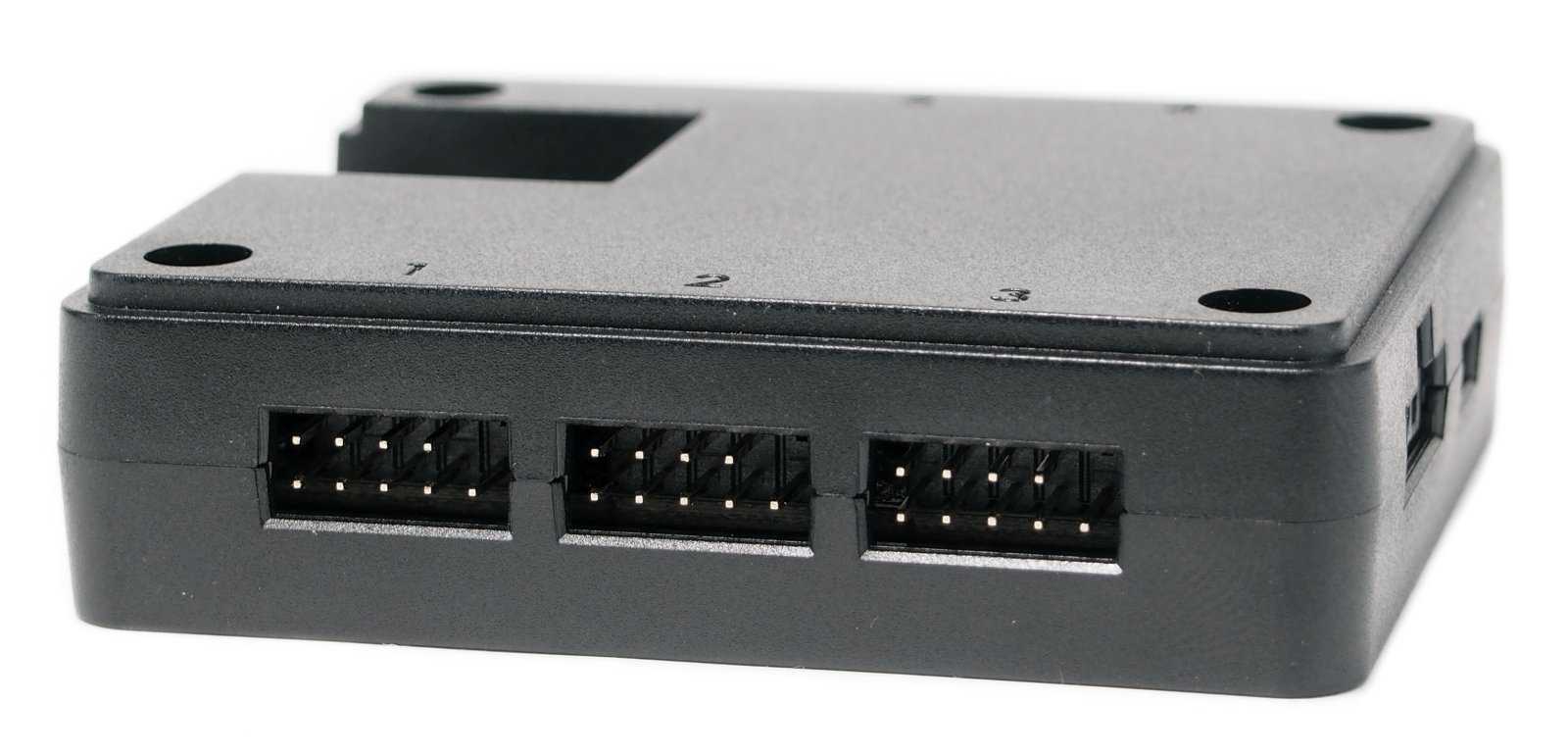

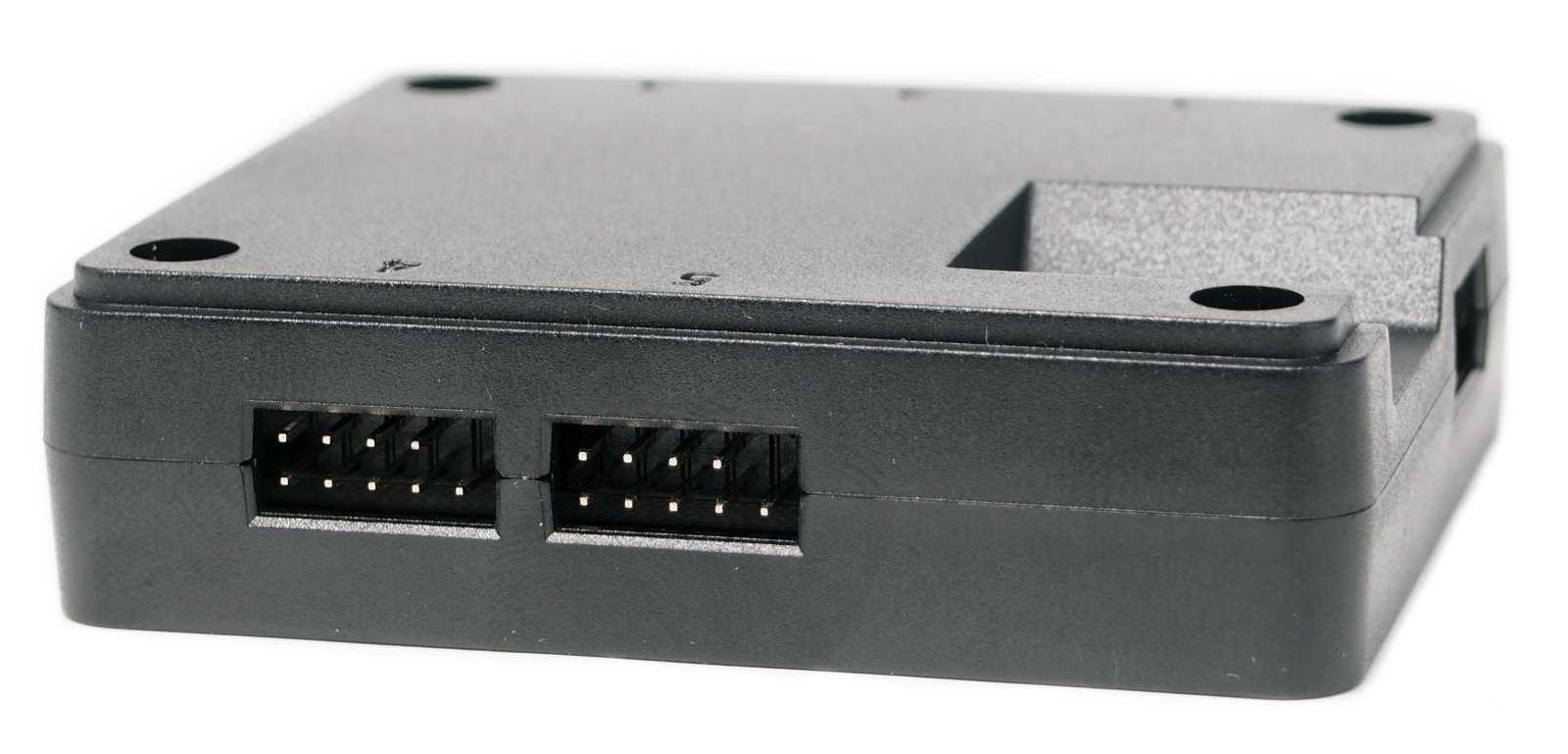

Сзади на контроллере присутствуют тумблеры для выставления приоритета между контроллерами. Разъемы для подключения вентиляторов имеют цифровые обозначения в порядке приоритета подсветки RGB.

То есть для соблюдения плавности анимации подсветки вентиляторы стоит подключать к контроллеру в том порядке, в котором они установлены внутрь системного блока. Все эффекты RGB-подсветки будут переходить по схеме «1-2-3-4-5» и начинаться сначала.

Разъем с правого торца контроллера служит для питания устройства. Пара разъемов с левого края корпуса предназначается для синхронизации контроллера с ПК и другими контроллерами ТТ.
