Рамка-переходник Noctua NA-SFMA1
Внешний вид и конструкция

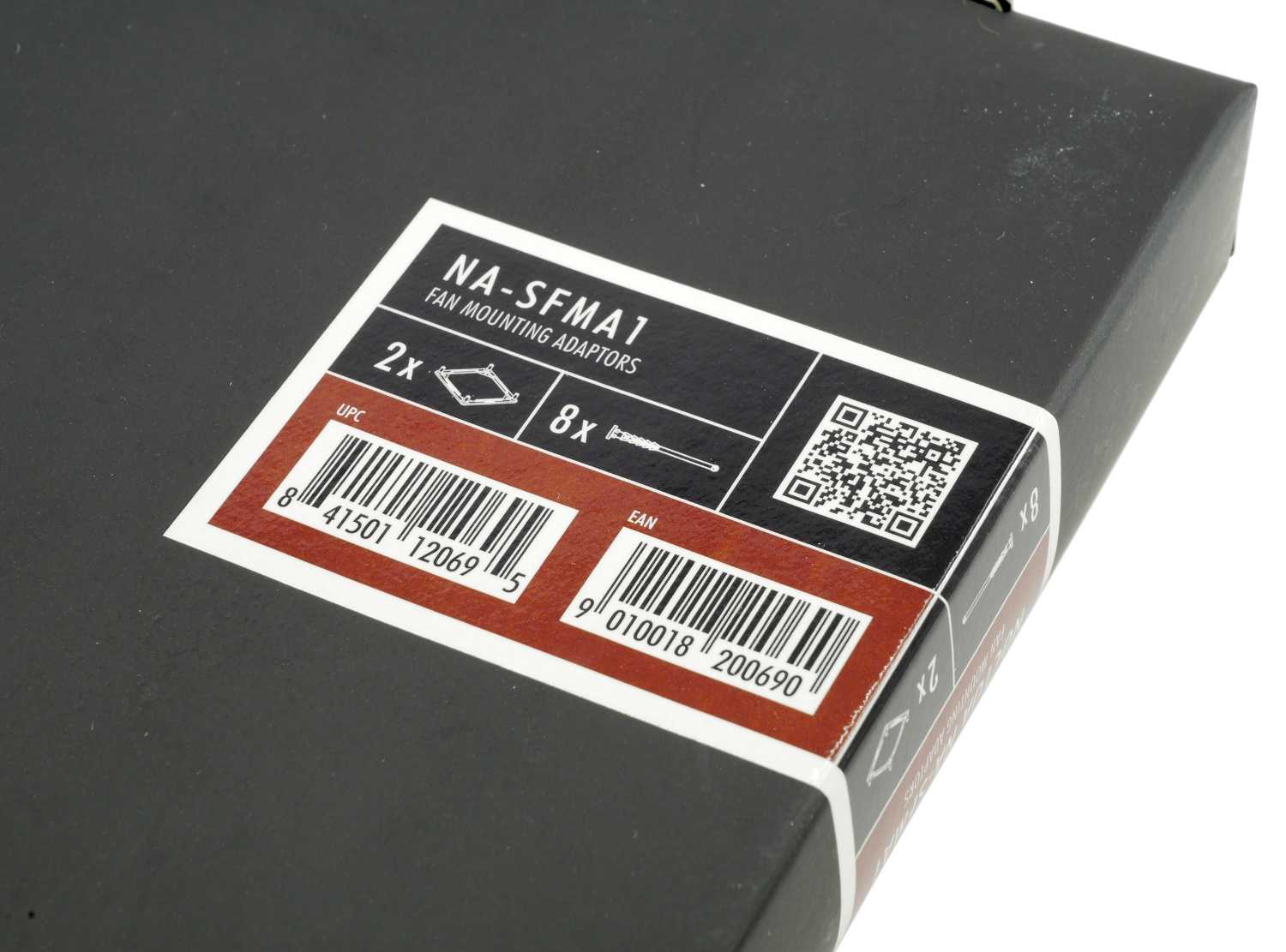

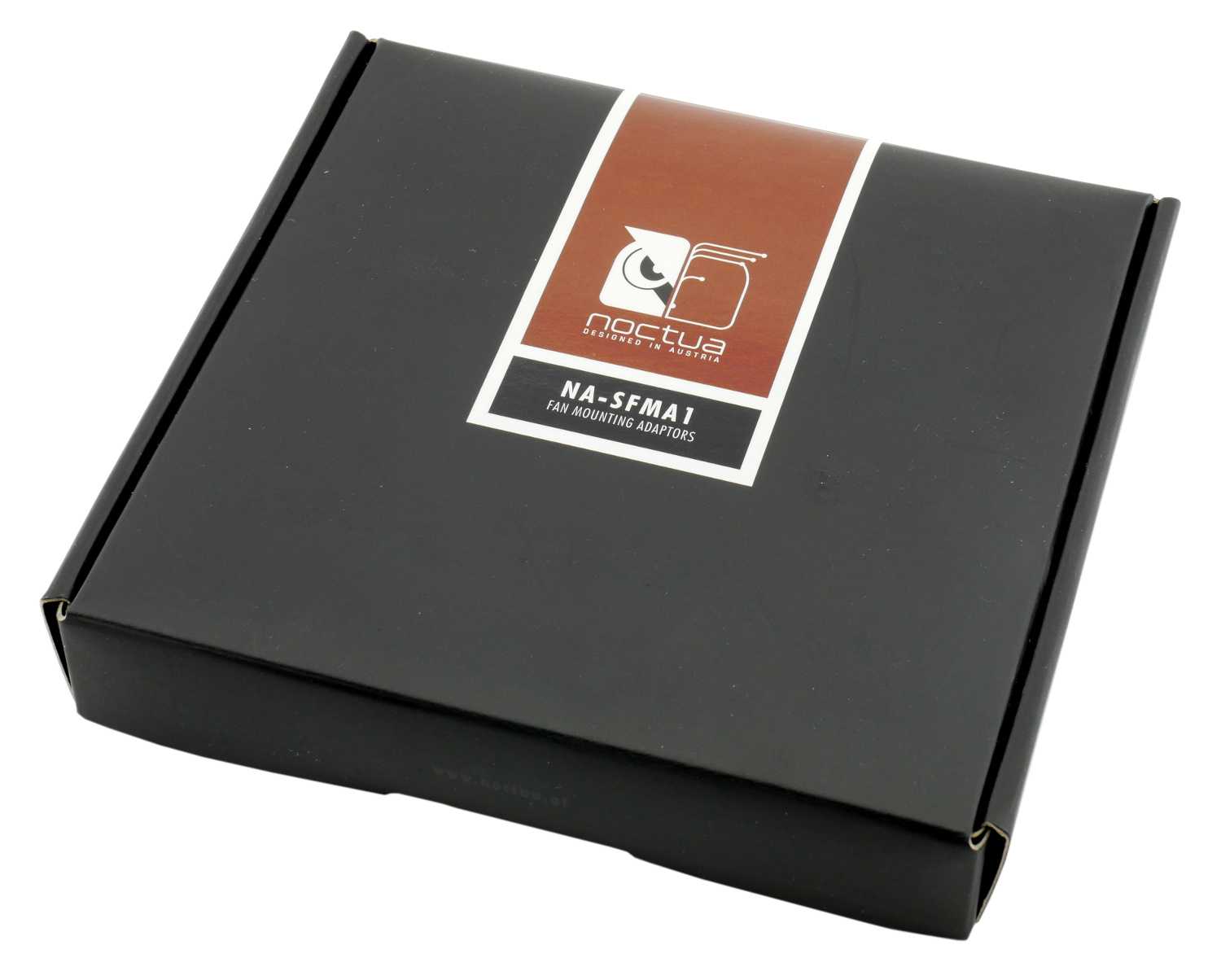

Лишь отдельный стикер одиноко информирует о содержимом упаковки с QR-кодом, ведущим на сайт разработчиков.

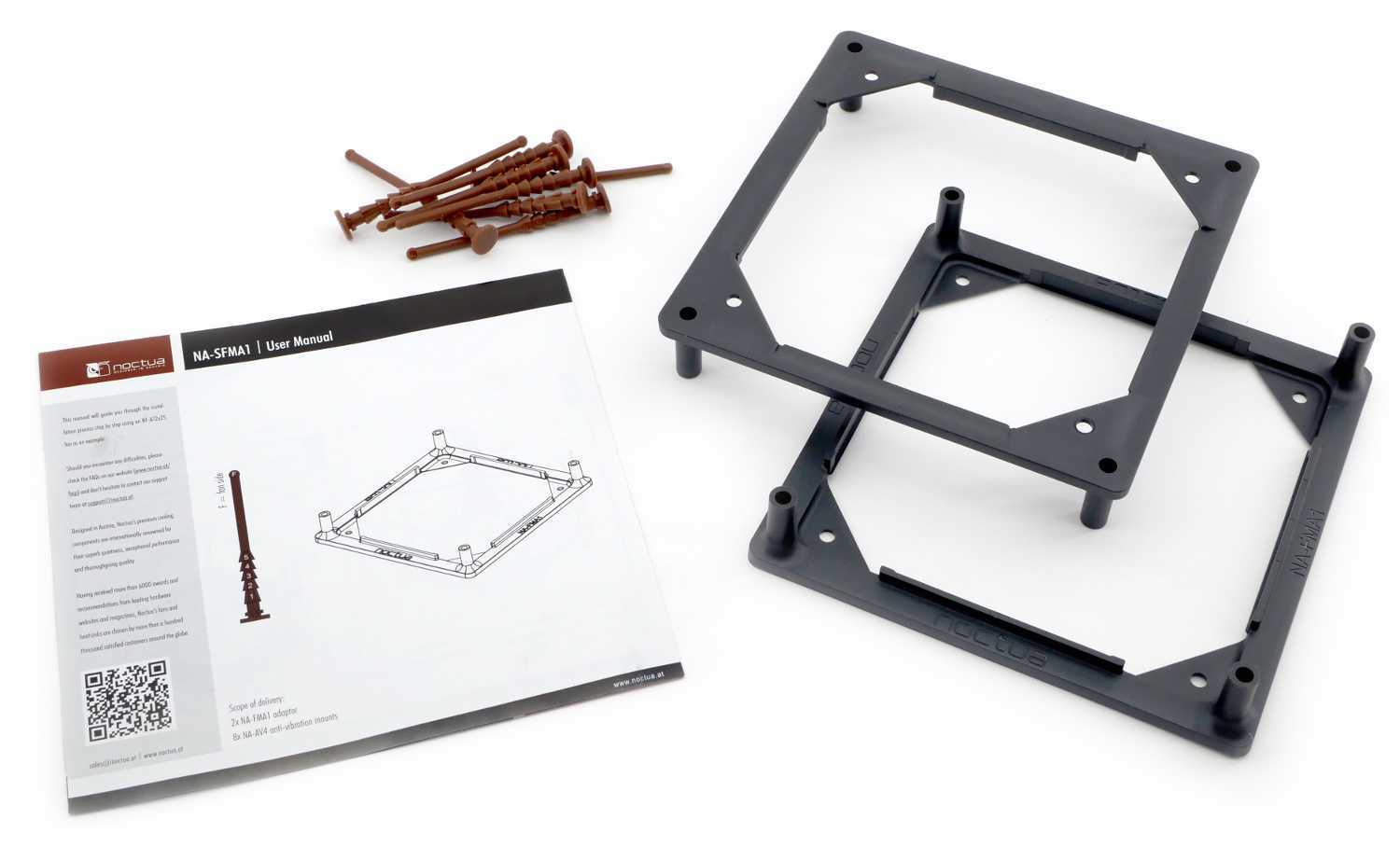

NA-SFMA1 представляет собой набор аксессуаров из пары рамок, позволяющий устанавливать на место крупных вентиляторов типоразмера 140 ммрешения поменьше, а именно, вертушки диаметром 120 мм. Такие ситуации крайне редки, но по мнению разработчиков подобные переходники имеют явление быть. Дополняет комплект подробная инструкция и восемь силиконовых гвоздей.
Разыграем следующую сценку: пользователь приобрел СЖО с радиатором типоразмера 280 мм. Штатные вентиляторы его не устраивают или они отсутствуют, а из подручных остались обычные карлсоны 120 мм или же было решено установить обозреваемые Noctua NF-A12x25. Именно для такого и создан набор NA-SFMA1.

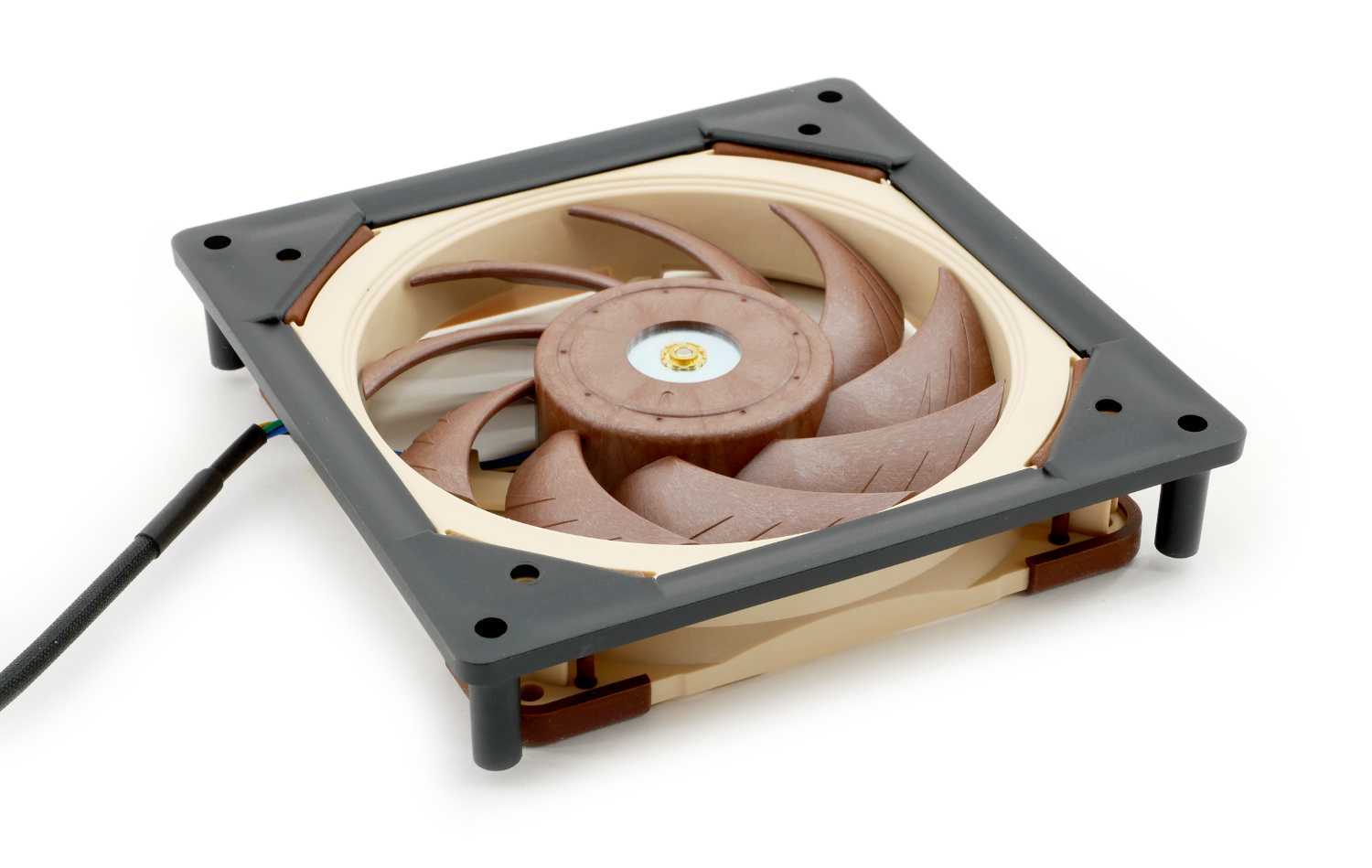

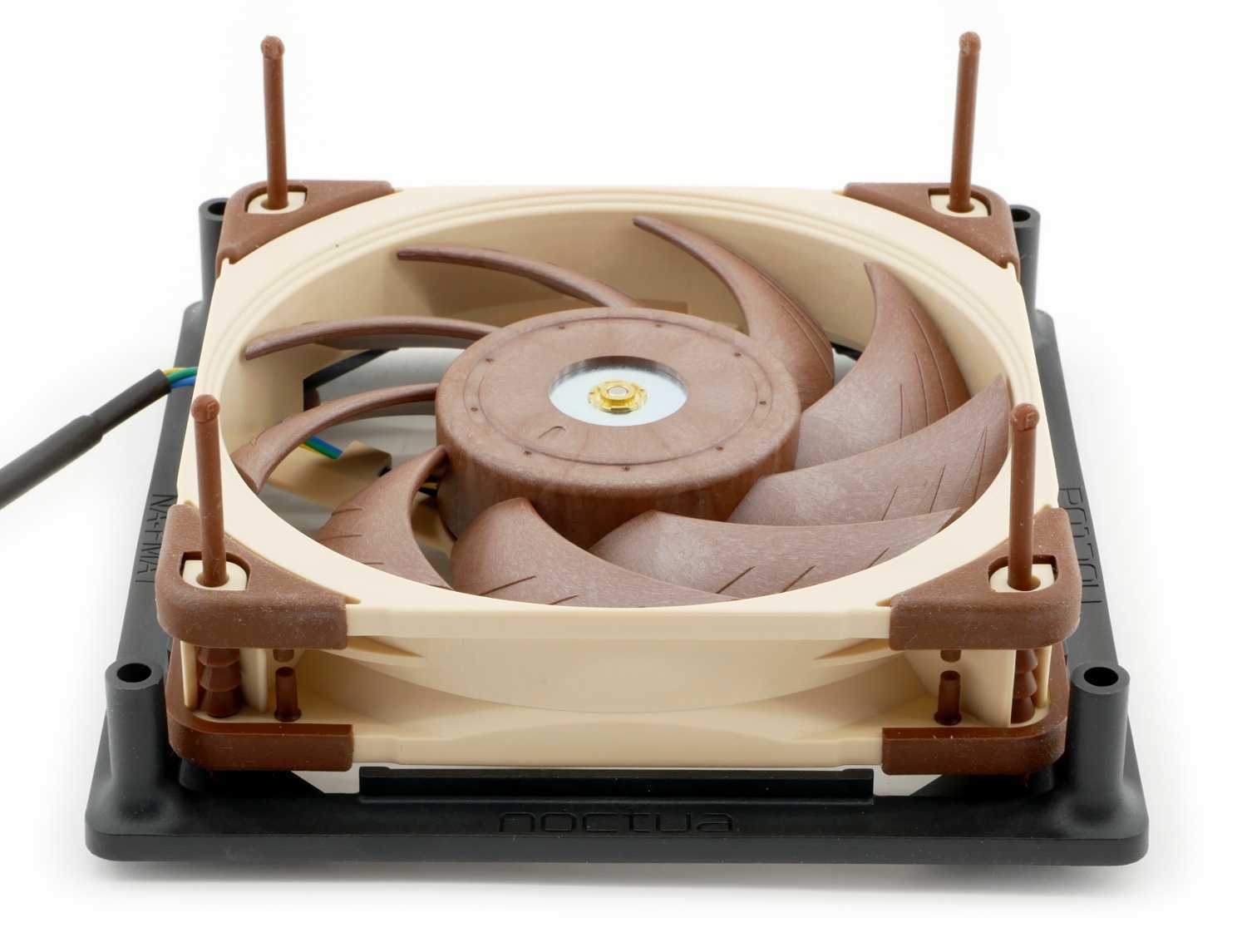

Согласно инструкции стоит определится с направлением воздушного потока, чтобы края переходника прилегали непосредственно к радиатору и перекрывали боковые прорези из-за разницы в размерах вентиляторов. На фотографии ниже система работает на выдув.

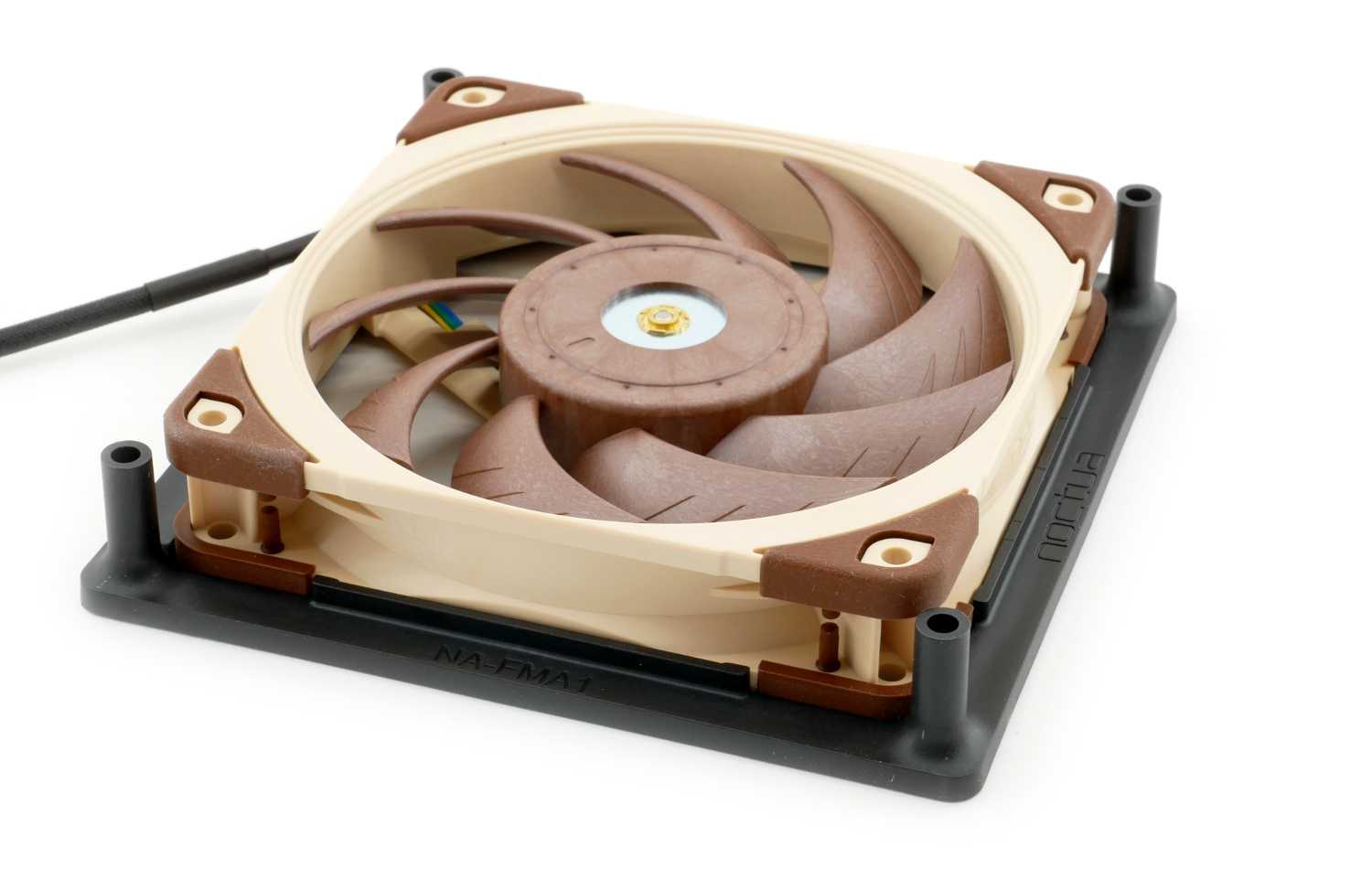

Для обеспечения дополнительной фиксации границы вентиляторов 120 мм получили выемку по периметру.
Крепление осуществляем штатными силиконовыми гвоздями. Учитывая, что один набор содержит лишь пару рамок и 8 стяжек, то установить получится только два вентилятора.

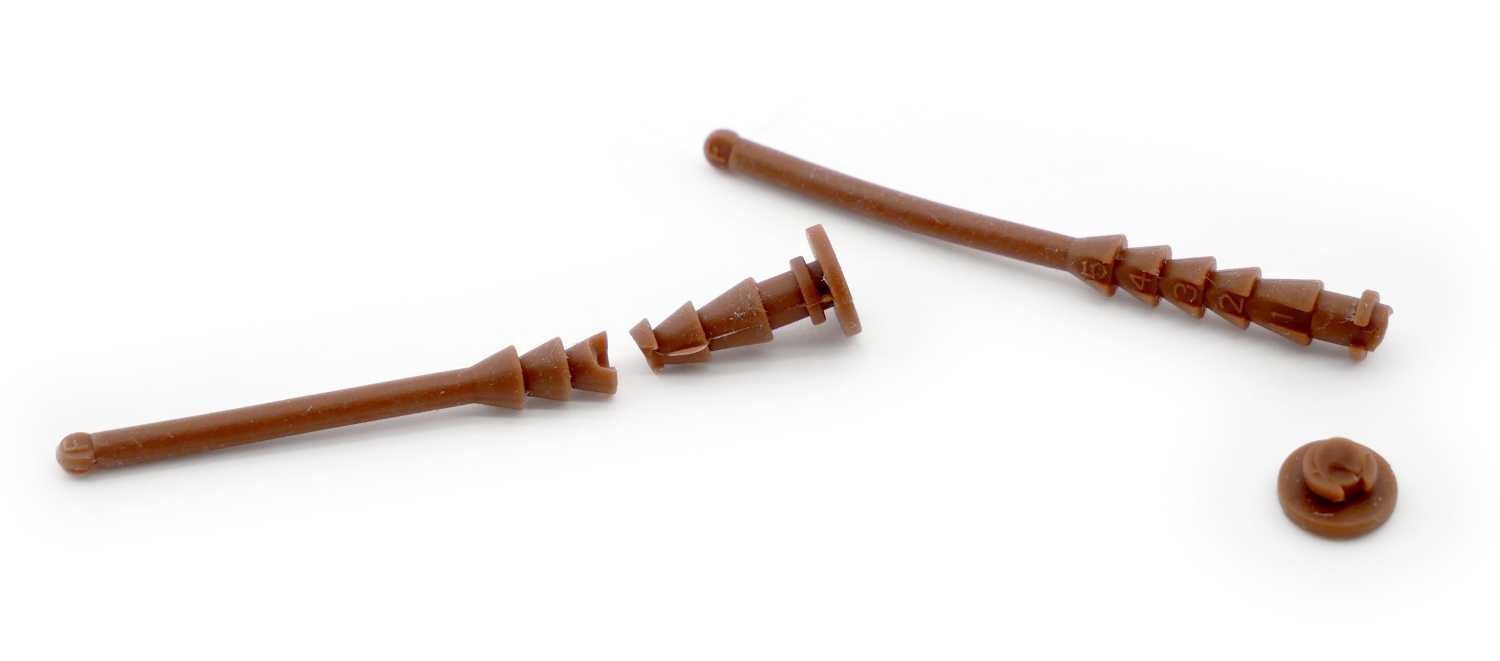

Впервые за долгое время знакомства с продукцией Noctuaу нас возникли существенные претензии. Штатный состав крепежа явным образом отличается в худшую сторону от прорезиненных уголков, рамок, других гвоздей и т.п. Штатные стяжки оказались значительно хуже и рассыпались, с легкостью рвались и в процессе подготовки материала две были уничтожены. Поэтому рекомендация от автора носит следующий характер: внимательность и аккуратность при монтаже NA-SFMA1 в полном объеме.
Особенности

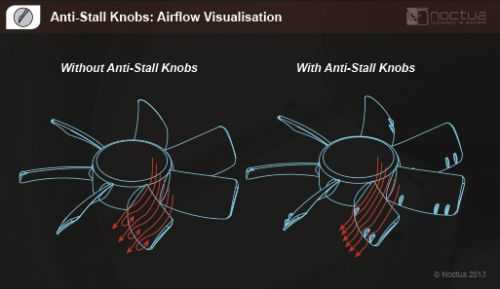

Технология Anti-Stall Knobs.
В аэродинамике существует такое понятие как “срыв потока”. Из-за него возникают турбулентные явления, которые вызывают вибрации, увеличивают нагрузки и повышают шумовой эффект.
Компания Noctua подошла к решению данной проблемы элегантно и просто: на крыльчатку вентиляторов дополнительно наносятся небольшие шарообразные выступы, которые улучшают аэродинамические показатели.
Это решение несколько снижает турбулентные эффекты, возникающие на лопастях. С другой стороны, оно улучшает общий воздушный поток и снижает нагрузку на крыльчатку и подшипник, что благоприятно сказывается на сроке службы вентилятора.
В совокупности все технологии позволили производителю предоставить гарантию на 6 лет.
Тестирование
Посмотрим, насколько покажут себя новые вентиляторы в сравнении с другими, установленными на кулер Noctua NH-14CS.
В тестировании процессорным кулером чудеса показывает Arctic F12 PWM CO. Ничего в его конструкции нет и близко из того, чем радует Noctua, но малая площадь центрального пятачка и хороший поток делают свое дело. Единственное — слишком шумно он работает, а шариковые подшипники добавляют вибрации. Но вообще, я не ожидал от этого вентилятора такой прыткости, особенно после того, как я протестировал его в самосборном NAS-е и в итоге отказался от его использования (см. дальше по тексту).
Так же мы проверили, насколько сильно меняется шум тестовых вентиляторов на максимальной скорости при установке перед ними пылевого фильтра. Оценки были субъективными.
Как увеличивается шум при установке пылевого фильтра:
- Noctua NF-P12 — сильно
- Fractal Design SSR2 — очень сильно
- Skythe Gentle Typhoon — очень слабо
- Noctua NF-A14 PWM — сильно
- Silverstone AP122 — очень слабо

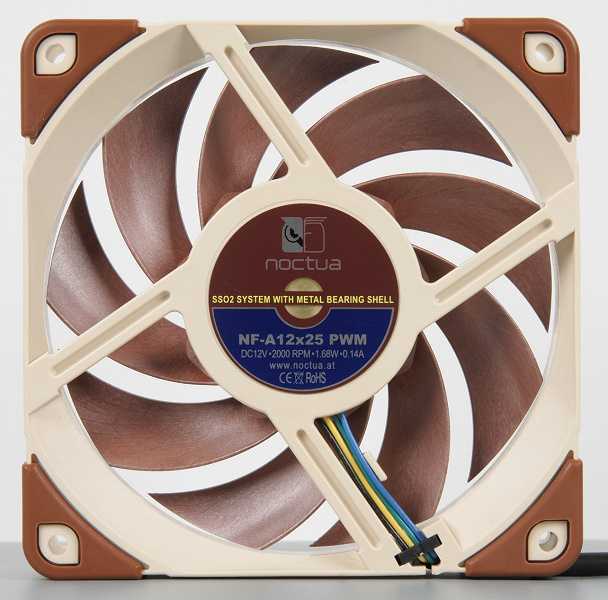

- Noctua NF-A12x25 — слабо
- Arctic F12 PWM — сильно
- Noctua NF-A15PWM — очень сильно
По уровню шума, на максимальной скорости NF-A12x25 показал себя лучше, чем все прочие участники тестирования, но чуть уступил Gentle Typhoon, работавшему на вдвое меньшей скорости, даже спустя столько лет, этот вентилятор сохранил свою тишину, и нет сомнений, что так же будет вести себя Noctua NF-A12x25.

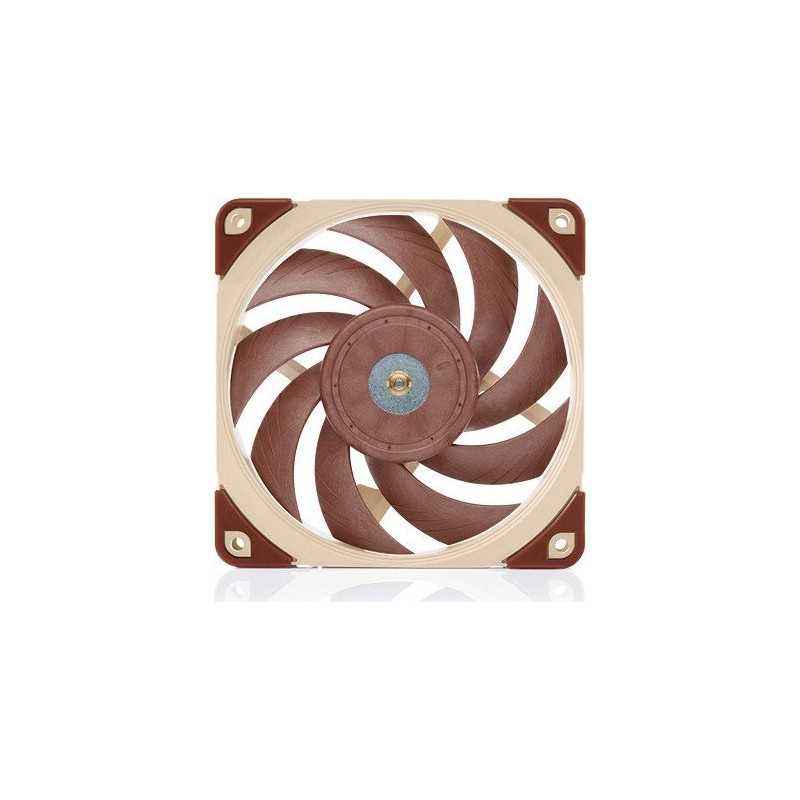

Noctua NF-A12x25 — внучатый племянник Scythe Gentle Typhoon
Если спросить бабушек и дедушек, видел ли кто-нибудь из них вентилятор с 9 лопастями с огромным металлическим центральным пятаком, и рекордно малым рабочим зазором, то они наверняка скажут — да, это был прославленный Gentle Typhoon от компании Skythe (см. наш тест ультратихих вентиляторов от 2008 года). Произведенный по OEM японской компанией Nidec Servo, он стал легендой среди энтузиастов, а потом резко исчез из продажи, и сейчас предлагается на вторичке дороже, чем стоил новый. Одной из фишек Gentle Typhoon была рекордно низкая мощность — от 0.18 до 0.9 Вт, но в Noctua NF-A12x25 она уже чуть повыше — от 0.6 до 1.64 Вт, в зависимости от модели.
Что же касается иных сходств, таких как форма лопастей, необычный материал крыльчатки, малый корпусной зазор — все это было в Gentle Typhoon и 10 лет назад, только называлось иначе. Поэтому, если компании Noctua удалось доработать легенду и вдохнуть в неё жизнь, то честь им и хвала. И хотя официально никаких отсылок к продукции Nidec Servo не делается, можно сказать, что эти модели являются дальними родственниками.
В своем интервью, Lars Strömbäck (Noctua CTO) еще раз подчеркивает, что NF-A12x25 разрабатывался независимо от Gentle Typhoon, и не следует считать эти вентиляторы родными братьями. В подтверждение своих слов, он даже приводит сравнение профиля лопастей двух вентиляторов.
Методика тестирования. Результаты
Для исследования характеристик управления и энерго-эффективности, вентилятор подключался к разъёму материнской платы с управлением скоростью посредством широко-импульсной модуляции (ШИМ) с частотой 24КГц. Данный канал выдерживает нагрузку до 2,5А, что более чем достаточно для наших целей. С помощью программы SpeedFan питающее напряжение вентилятора можно менять в пределах 0-12 В с шагом в 1% от указанного интервала. Для сбора информации о параметрах тока в цепь питания вентилятора были включены два цифровых мультиметра. Все измерения проводились с шагом в 1 В до тех пор, пока вентилятор не переставал показывать данные о скорости вращения и/или не останавливался.
На этом этапе были получены следующие данные:
По результатам тестирования можно узнать, что нижняя граница параметров работы вентилятора соответствую скорости 285 оборотов/минуту при напряжении питания 3,63 Вольта. При номинальном напряжении 12 Вольт вентилятор вращается со скоростью 1172 оборота в минуту.
На графике хорошо заметен нелинейный характер изменения скорости, что не очень хорошо, т.к. это может стать причиной дополнительных шумов на пониженных оборотах. Нелинейность графика потребляемой мощности, наоборот, является положительным моментом, т.к. вентилятор будет потреблять меньше энергии на более низких скоростях вращения, чем в случае линейности данной характеристики.
Переходники L.N.A and U.L.N.A снижают подаваемое на вентилятор напряжение с номинальных 12 В до 9 В и 6.35 В соответственно. Показатели скорости вращения совпадают с приведенными в спецификации в пределах погрешности (879 против 900 RPM и 659 против 600 RPM соответственно). Стартовое напряжение Noctua NF-S12B FLX оказалось равным 5.27 В. Измеренный стартовая сила тока 0.051 А, что несколько ниже номинального значения (0.076 А).
Для исследования эффективности вентилятора был использован радиатор из системы водяного охлаждения (СВО) с дополнительным адаптерами, исключающих потери давления и воздушного потока. Тепловая нагрузка обеспечивалась проточным нагревателем мощностью з00 Вт. Расположенные на радиаторе датчики собирали данные о температурах проходящего воздуха и воды. Вентиляторы тестировались при трёх скоростях вращения — 1200/900/600 RPM — используя поставляемые переходники. Для сравнения мы использовали вентилятор San Ace 109R1212H1011, известный своей высокой производительностью и располагающийся в одном ценовом диапазоне Noctua NF-S12B FLX.
Конфигурация тестового стенда:
- Помпа: Swiftech MCP35x @ 12V + stock top
- Резервуар: 5-литровая канистра
- Радиатор: Thermochill PA140.3
- ПВХ-шланг: внутренний диаметр 12 мм, внешний диаметр 16 мм
- Штуцера: 1/2 Fatboy, внутренний диаметр 9,8 мм
- Регистратор данных: mCubed T-Balancer + Sensor Hub
- Теплоноситель: дистиллированная вода
- Тепловая нагрузка: 300Вт
Результаты тестирования показали, что использование Noctua NF-S12B FLX с радиаторами СВО достаточно эффективно, однако сравнительно невысокое статическое давление не позволило опередить San Ace. Снижение оборотов на 25% (L.N.A) приводит к увеличению разности температур на 20%. При замедлении скорости вращения ещё на 25% разность температур вырастает до 75%. Это наглядно показывает нелинейную зависимость статического давления вентилятора от скорости вращения.
Помимо этого мы также произвели замеры показателей производительности и шума при использовании вентилятора совместно с радиатором СВО:
Тесты
Конфигурация тестового стенда:
- Процессор: Intel Core (напряжение 1.280V)
- Материнская плата: Asus Sabertooth Z77
- ОЗУ: 16Gb DDR3 HyperX Genesis на частоте 2400MHz
- Видеокарта: ASUS GTX670 DirectCUII
- Накопитель под ОС: Crucial M4-CT128M4SSD20
- Доп. Накопитель: Seagate ST2000DM001
- Блок питания: Thermaltake TR2 RX 750W 80+ Bronze
- Корпус: Zalman Z11 Plus
- Доп. Вентиляторы: Deepcool XFAN 120U R/R — 2 шт., Zalman ZM-F3BL — 2 шт.
- ОС: Windows 10 x64
- Дополнительное ПО: Prime95 v28.10
Данные вентиляторы были протестированы в качестве компонента для кулера Thermalright Silver Arrow SB-E путем поочередной замены штатного вентилятора данной СО (Thermalright TY-141 (140мм.)) на обозреваемые вентиляторы Noctua NF-S12A. Тестирование не совсем честное из-за различий в типоразмерах, однако оно максимально приближено к реальной жизни, когда возникает желание / необходимость заменить штатные «вертушки» на что-то более эффективное / тихое.
Сравнение вентиляторов Noctua NF-S12A и Thermalright TY-141.
В каждом тесте на радиатор был установлен только один вентилятор, а скорость вентиляторов была установлена на отметке 100%. Испытанием же служил прогрев процессора Core i7-3770K программным продуктом Prime95. Данный центральный процессор не скальпирован, а частота его работы равна 4,5 ГГц при напряжении 1.280V. Температура воздуха в помещении — 24 °С.

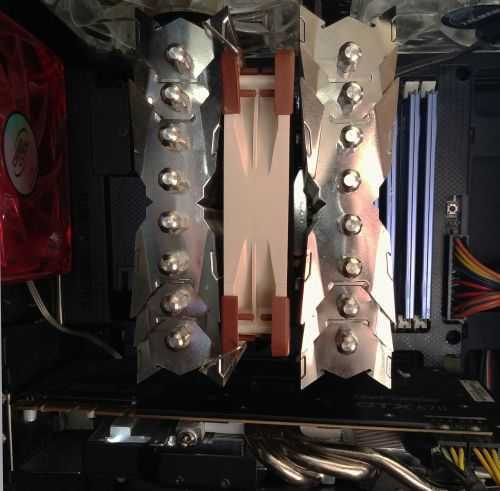

Общий вид кулера с установленным венилятором Noctua NF-S12A.
Результаты тестирования
За неимением шумомера, оценка шумового эффекта была дана с субъективной точки зрения.
Во время проведения тестирования, шум данных вентиляторов практически не был слышен, поскольку был полностью заглушен корпусными вентиляторами.
Выводы
Во всех современных материнских платах имеется ступенчатая регулировка скорости вращения вентиляторов. Лишняя тысяча оборотов в минуту даёт вам лишнюю ступень кривой регулировки, чтобы удержать процессор или видеокарту от зависания в самых экстремальных ситуациях. Уровень шума на максимальных оборотах составит 43.7 дБ, что в принципе терпимо в корпусе с шумоизоляцией или в какой-либо машине для энтузиастов, где вы устанавливаете мощные Xeon-ы и вам нужно просто продувать корпус. Noctua NF-F12 IPPC 3000 рассчитана как раз на такую установку в такие корпуса, где 2000 RPM недостаточно, и ты просишь «дайте мне хотя бы ещё 500 оборотов в минуту», но взять их особо негде.
При минимальной нагрузке, работая со скоростью ниже 260-290 RPM, даже эти, созданные для промышленного применения модели, ведут себя совершенно бесшумно, но если сравнивать с более дорогими аналогами, такими как NF-A12x25, то на скоростях выше 1000 RPM, промышленный NF-F12 проигрывает и по уровню шума и по уровню вибрации.
Конечно, запихнуть мощный вентилятор в обычный компьютер, снизить скорость вращения лопастей через BIOS и знать, что в случае чего, у тебя — огромный запас производительности — это круто, но всё же данные модели создавались с другой целью. Например, для таких необычных инсталляций, как наш самосборный NAS, в котором как раз очень не помешало бы что-то более быстрое, чем NF-A12x25, или для аналогичных игровых машин, собранных в корпусах, которые явно не предназначены для TDP вашего железа. Здесь Noctua NF-F12 IPPC 3000 — это как оверклокинг, оружие последнего шанса, которое позволит машине мощностью 150 Вт работать в корпусе, созданном для 50 Вт, в 300-Ваттный корпус уместить 500 Вт, ну и в том же духе.
Для промышленного применения остаётся незакрытым вопрос работы этого вентилятора при отрицательных температурах: наш тест показал, что эта модель боится холода. Возможно, если вы подбираете охлаждение для машин, установленных в уличных шкафах, то лучше выбрать какую-нибудь Delta или Nidec.
Рассматривая NF-F12 IPPC 3000 с исторической точки зрения, я наткнулся на описание старых вентиляторов Scythe Gentle Typhoon, которые когда-то были доступны в вариантах на 4500 RPM и 5400 RPM. Сегодня их не найти даже на аукционах с рук, и есть ощущение, что протестированные нами NF-F12 IPPC 3000 скоро уйдут из продажи. Поэтому если вы — энтузиаст, который любит собирать необычные компьютеры, советую прикупить парочку таких кулеров про запас: не ровен час будете кричать: «дайте мне ещё хоть 500 RPM», а в ответ — тишина.
Михаил Дегтярёв (aka LIKE OFF)
09/01.2019
