Обзор и тест процессорной системы охлаждения noctua nh-d9dxi4 3u

Башенная конструкция

Как правило, принято говорить о двух самых популярных конструкциях кулеров — «классической» и башенной. Но на самом деле их гораздо больше, давайте рассмотрим их все.

Воздушные кулеры бывают 5-ти видов:

1. Обычной «классической» конструкции.

Кулер обычной конструкции

Самые простые и дешёвые варианты кулеров, имеют наименьшую эффективность охлаждения. Широко распространены в бюджетных системах. Как правило, такими же «классическими» вариантами оснащаются процессоры BOX версий, у которых кулер идёт в комплекте. Предназначены для маломощных и относительно холодных процессоров.

2. «Классическая» конструкция, дополненная тепловыми трубками.

Кулер обычной конструкции, дополненный тепловыми трубками

Обычный вариант дополнен тепловыми трубками для лучшей эффективности охлаждения. Такие кулеры уже чуть лучше справляются с охлаждением, чем «классические» варианты без тепловых трубок. Можно ставить на бюджетные и среднебюджетные процессоры, но для топовых горячих процессоров они не подойдут.

3. Башенная конструкция.

Башенная конструкция кулера

Самый популярный вид кулеров для среднебюджетных и топовых процессоров, т.к. башенная конструкция с тепловыми трубками эффективно отводит тепло от процессора. Более дорогие и эффективные варианты оснащаются двумя вентиляторами, а некоторые и двумя секциями башни (пример ниже).

Двухбашенный кулер

4. С-типа.

Кулер С-типа

Кулеры данного типа на первый взгляд схожи с башенными, разница только в том, что поток воздуха отводится не в сторону от материнской платы, а непосредственно на неё. Плюс такого выбора в том, что потоки воздуха от кулера обдувают пространство вокруг процессора — цепи питания, их радиаторы и другие соседние элементы. Минус — сам процессор охлаждается чуть хуже, чем с обычным башенным кулером.

5. Комбинированный вариант.

Комбинированный вариант башенного кулера

В отличии от двухсекционной башни такой вариант кулера обдувает ещё и цепи питания на материнской плате. Достаточно редкий вид кулеров, применяется для горячих топовых процессоров.

Тестирование

Все кулеры тестировались в один период времени, следовательно, в одинаковых условиях внутреннего помещения. Температура окружающей среды составляла 24 градуса по шкале Цельсия. Использовался открытый тестовый стенд. Кулер устанавливался на процессор, исходя из требований, описанных в документации. Каждый вентилятор устройства подключался к тестовому реобасу Lamptron FC Touch. С его помощью мы выставляли скорость вращения лопастей. Максимальная температура процессора программным методом замерялась в трех режимах: при минимальных, средних и максимальных оборотах. Одновременно с этим фиксировался уровень шума работы тестового стенда. Прибор устанавливался на расстоянии одного метра от системы.

Для полноты картины основное тестирование проводилось при разгоне центрального процессора Intel Core i7-4770K до стабильных 4,5 ГГц (дефолт — 3,5 ГГц (3,9 ГГц в Turbo Boost режиме) при 0,99 В). Для этого нам пришлось увеличить напряжение VCore до 1,25 В. Напомним, что максимальная расчетная мощность (уровень TDP) этого «камня» составляет низкие 84 Вт. Максимальная температура, при которой не активируется троттлинг, не должна превышать отметки 100 градусов Цельсия. Однако процессор известен тем, что в нем используется весьма посредственный термоинтерфейс. Поэтому даже небольшой разгон до 4,2-4,5 ГГц способен очень сильно «нагрузить» любой процессорный кулер. Плюс свои ограничения накладывает строение чипа. Как известно, кристалл Haswell имеет вытянутую прямоугольную форму.

Нагрузка на Intel Core i7-4770K осуществлялась при помощи программы LinX 0.6.3. Для всех кулеров использовалась фирменная термопаста Noctua NT-H1.

Тестовая система

Тестовый компьютер с кулером NH-U14S

Следует отметить, что у корпуса Lian Li нет встроенных вентиляторов, поэтому боковая сторона была оставлена открытой, став больше похожей на открытый испытательный стенд. Выглядело это эффектно. Однако, боковая панель была оставлена открытой, поскольку она просто не закрывалась из-за проблем с зазором радиатора.

Тестирование шума с помощью BAFX3370 было проведено на расстоянии 70 см, которое, как правило, представляет собой обычное минимальное расстояние до сидящего пользователя. Если ваш компьютер будет стоять от вас дальше, шум будет несколько тише. Так определялось, насколько шумно работает система.

Расположение термодатчика внутри корпуса

Расположение термодатчика вне корпуса

К сожалению, при тестировании удалось получить только базовый уровень 39,9 дБА. Учитывая, что тестирование проводилось не в звуковой студии с шумоизоляцией, невозможно подтвердить заявленные абсолютные минимумы.

Температура окружающей среды, измеренная с помощью температурных датчиков на материнской плате TRX40 AORUS XTREME, колебалась в пределах от 20°C до 21°C в зависимости от времени проведения испытаний.

Производительность воздушного охлаждения сравнивалась с системой водяного охлаждения — NZXT Kraken X62, поставляемой AMD вместе с Threadripper. Это позволило понять, насколько хорошо работают кулеры Noctua по сравнению с водяным охлаждением.

Обратите внимание, что во время тестирования пользовательских или предварительно настроенных профилей вентиляторов для водяного охладителя НЕ устанавливалось программное обеспечение NZXT CAM. Причиной этого является то, что даже «бесшумная» опция в нагрузочных тестах будет раскручивать до максимума вентиляторы и создавать довольно невыносимый шум в 51 дБА, не обеспечивая при этом значительного, если вообще, существенного, преимущества в охлаждении

Тем не менее, без программного обеспечения для управления скоростью вращения вентилятора, NZXT оставался на достойном уровне производительности и умеренном 41,6 дБА даже во время тестирования на Prime95.

С учетом последних версий программного обеспечения, вентилятор должен был работать на минимальной скорости. Это позволило бы компенсировать скачкообразную температуру процессора.

Упаковка и комплектация

Система охлаждения поставляется в качественной картонной коробке. Раскраска соответствует оформлению бренда Noctua, преобладает коричневая цветовая гамма.

Помимо краткого перечня характеристик на обратной стороне указано описание достоинств новинки

К важной информации следует отнести:

• 100% совместимость со всевозможными модулями памяти;
• Классическая конструкция с поддержкой 120 мм вентиляторов для большей универсальности;
• Премиум вентилятор NF-F12 с поддержкой технологии Focused Flow;
• Антивибрационные рамки для вентиляторов;
• Фирменный набор крепления SecuFirm2;
• Совместимость со всеми актуальными сокетами;
• Качественная термопаста NT-H1;
• Шесть лет гарантии.

Сверху расположены три коробки, а кулер в собранном виде покоится под ними.

Необходимые крепежи и шурупы для платформ Intel и AMD находится в соответствующих упаковках, а для аксессуаров выделена отдельная, продолговатая коробка.

Рассмотрим комплект для платформы Intel:

• Руководство по установке;
• Бэкплейт;
• Две опорные металлические пластины;
• Четыре пластиковых держателя;
• Четыре крепежных болта для LGA 115x;
• Четыре болта с двухсторонней резьбой LGA 2011.

Рассмотрим комплект для платформы AMD:

• Руководство по установке;
• Две опорные металлические пластины;
• Четыре крепежных болта;
• Четыре пластиковых держателя.

Комплектные аксессуары:

• Изогнутая отвертка;
• Антивибрационные полоски;
• Крепежи для второго вентилятора;
• Самоклеющийся логотип компании;
• Резистор снижающий обороты вентилятора;
• Термопаста NT-H1;
• Резиновые уголки.

Установка

Приступим к процессу установки. Для начала потребуется установить процессор, в нашем случае это Intel Core i5-4690K.

Затем, с обратной стороны устанавливаем поддерживающую пластину, в которой проделано три отверстия для правильного ориентирования на материнской плате.

Затем ставим пластиковые держатели для поднятия двух комплектных пластин на определенный уровень.

Ориентируем пластины должным образом, в зависимости от ориентировки кулера и фиксируем конструкцию четырьмя шурупами. Далее наносим термопасту ровным, тонким слоем.

Единственным неудобным моментом в сборке является одновременная фиксация подпружиненных шурупов, который так и норовят выскользнуть из пазов. Прижимная сила достаточная, что, безусловно, скажется на итоговой эффективности.

Затем, с помощью скоб устанавливаем один вентилятор, но в комплекте имеются и второй набор креплений, так что многие обязательно прикупят еще один высокоэффективный NF-F12.

Хочется отметить, что даже установленный кулер не помешает вам поставить любые модули памяти, даже с высокими радиаторами.

Процесс установки кулера на платформу AMD и тем более на сокет LGA2011, также не вызывает никаких затруднений.

Технические характеристики

• Наименование модели — Noctua NH-L12S
• Socket — 1150, 1151, 1155, 1156, 2011, 2011-3, 2066, AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+
• Тепловые трубки — 4 шт.
• Материал радиатора — алюминий+медь
• Количество вентиляторов — 1, Noctua NF-A12x15 PWM
• Размеры вентилятора — 120×120 мм
• Скорость вращения вентилятора — 450 — 1850 об/мин
• Уровень шума вентилятора — 6 — 23.9 дБ
• Воздушный поток — 24 — 94,2 CFM
• Тип подшипника — SSO2
• Регулятор оборотов — в комплекте L.N.A. (ограничивает скорость вентилятора до 1400 об/мин и 16.8 дБ)
• Высота кулера — 70 мм
• Размеры (ШхВхГ) — 128 x 70 x 146 мм
• Масса — 0.52 кг
• Гарантия — 6 лет.

3RSYSTEM IceAge 120

3RSYSTEM IceAge 120

$45

Продукт предоставлен Eletek

Вердикт

Высокая эффективность; синяя подсветка вентилятора; регулятор оборотов в комплекте

Кулер ощутимо шумит на максимальных оборотах

В ассортименте компании 3RSYSTEM, известной пользователям благодаря неплохим компьютерным корпусам, есть несколько моделей систем охлаждения. Одна из них – IceAge 120 – представляет собой кулер башенного типа. Изюминкой рассматриваемого продукта является конструкция основания, в которой четыре тепловые трубки напрямую контактируют с теплораспределителем процессора. Продувать большое количество ребер поручено вентилятору, снабженному синей подсветкой. Он сильно шумит при максимальных оборотах, поэтому любителям тишины пригодится реобас, поставляемый в комплекте.

3RSYSTEM IceAge 120 демонстрирует высокую эффективность, лишь чуть-чуть уступая более именитым соперникам, благодаря чему получает награду «Выбор редакции: лучшая покупка».

Заключение. Лучший процессорный кулер – который?

Надо сказать, что ни один из кулеров проверку не провалил. Справедливости ради уточним, что в данном случае предусматривается «штатное» использование систем охлаждения, т. е. с теми максимальными значениями тепловой мощности, на которые способны процессоры при работе без разгона.

Оверклокинг – тема отдельная, да и требования к кулеру несколько видоизменяются, т. к. при «гражданском» использовании наиболее интересен баланс между производительностью и тишиной, причем, даже с большим интересом в пользу последнего параметра. При разгоне же величина производимого шума, скорее, переходит в раздел желательных, ибо основная цель – выжать из процессора все, до последнего мегагерца, и чем-то жертвовать приходится.

Что касается протестированных моделей, то весьма привлекательной покупкой представляются Noctua NH-U14S, NH-D15, Thermaltake Frio Extreme Silent 14, Scythe Mugen 5 PCGH. Интересными вариантами могут быть также Scythe Mugen Max (подороже) или Gelid Tranquillo Rev.4 (вдвое дешевле) и ряд других. Думается, что результаты при тестировании на сокете 1150 при 30 дБ шума и нагрузке в 95 Вт позволяют понять, кто наиболее эффективно выполняет свою работу.

Несколько разочаровывающими выглядят результаты, например, Cooler Master MasterAir Maker 8. И дело не в том, что он работает плохо, нет, он охлаждает хорошо, но при своих размерах, весе и, особенно, цене, должен делать это лучше, чтобы стать привлекательным для покупки.

Данное тестирование – дополнительная информация к размышлению, которая может стать полезной при выборе охладителя для процессора, поможет найти тот вариант, который усладит слух тишиной, а процессору обеспечит комфортную работу.

Заключение

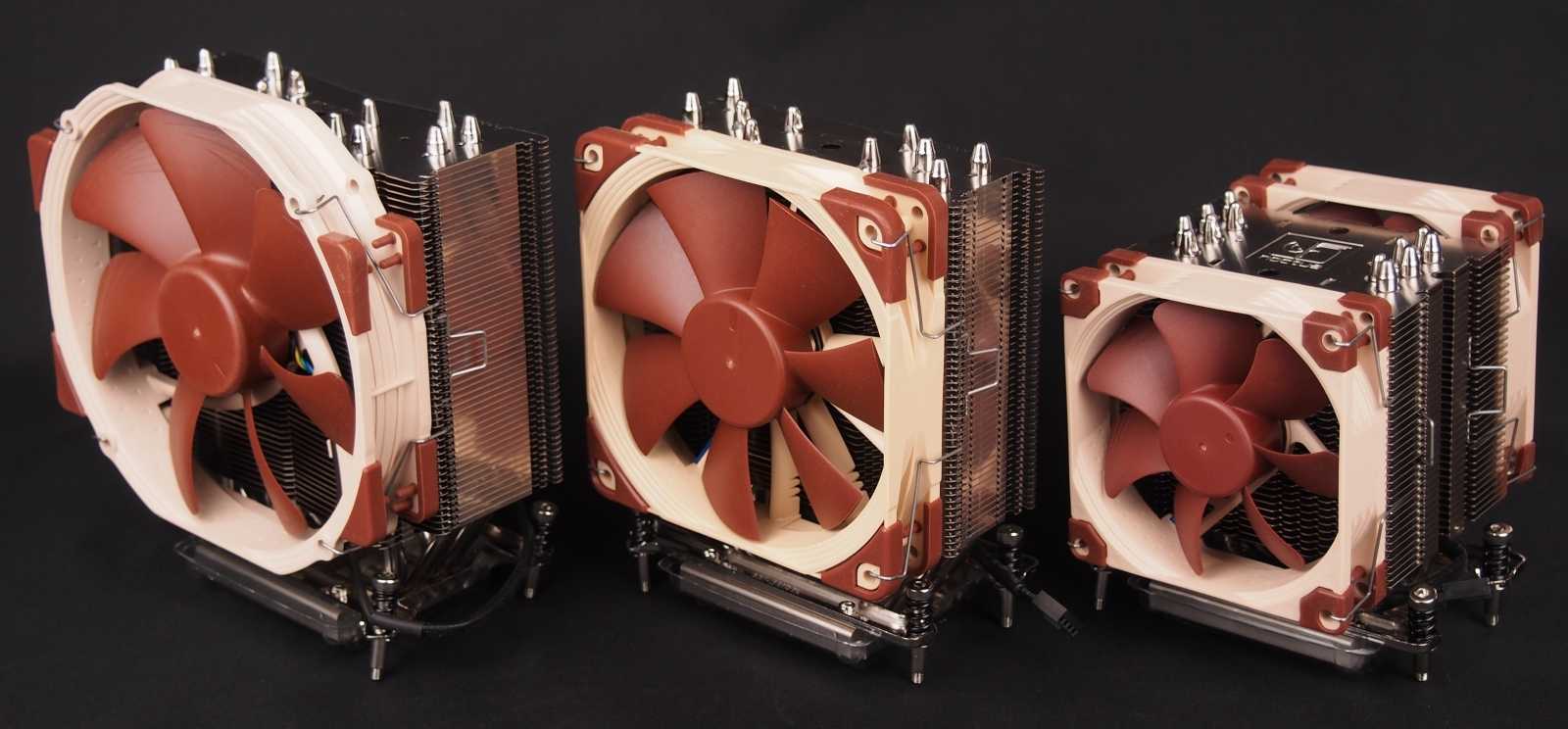

Noctua NH-U9 TR4-SP3 — данная система охлаждения является начальной в линейке продуктов Noctua для процессоров AMD Ryzen Threadripper, особенностями которой являются малые габариты и относительно невысокая стоимость на розничном рынке. Основываясь на результатах нашего тестирования, мы можем смело рекомендовать кулер NH-U9 TR4-SP3 для процессоров Ryzen Threadripper 1900X, Ryzen Threadripper 1920X и нового Ryzen Threadripper 2920X, появление которого только ожидается в продаже. Эффективность охлаждения данного кулера не столь велика, чтобы использовать его вместе с 16-ядерными процессорами и 12-ядерные Ryzen Threadripper для NH-U9 TR4-SP3 будут пределом разумного сочетания.

Noctua NH-U12S TR4-SP3 — является середнячком среди протестированных кулеров Noctua с оптимальным сочетанием габаритов и производительности. Уровень эффективности охлаждения данной модели позволяет смело рекомендовать ее к установке на процессоры Ryzen Threadripper 1900X, Ryzen Threadripper 1920X и Ryzen Threadripper 2920X. При этом, как показал наш опыт использования, допустим даже небольшой разгон. По сравнению с NH-U9 TR4-SP3 с его двумя 92 мм вертушками модель NH-U12S TR4-SP3 даже с одним 120 мм вентилятором будет работать заметно эффективнее.

Noctua NH-U14S TR4-SP3 — самый интересный кулериз представленных в данном обзоре решений, обладает внушительными габаритами и вселяет надежду на высокую эффективность охлаждения. На практике эту модель можно рекомендовать к установке не только на 12-ядерные процессоры Ryzen Threadripper 1920X и Ryzen Threadripper 2920X, но и на более производительные 16-ядерные Ryzen Threadripper 1950X и Ryzen Threadripper 2950X. В случае с NH-U14S TR4-SP3 обладатели 12-ядерных CPU не будут стеснены в разгоне, в то время как владельцы 16-ядерных CPU смогут спокойно эксплуатировать свои системы на штатных частотах.

Заключение

Хорошо известно, что большие радиаторы могут накладывать определенные ограничения на используемые комплектующие, но не в случае с NH-U12S. Новинка удовлетворяет различным требованиям совместимости с другими компонентами системы и при этом способна обеспечить достаточную эффективность в паре с современными процессорами. Единственное, что мешает с успехом дебютировать новинке – это завышенная на нашем рынке розничная цена, которую можно было бы оправдать включением в комплектацию еще одного вентилятора. Несмотря на это, Noctua NH-U12S обязательно найдет своего покупателя, так как обладает большим количеством достоинств.

Плюсы:

• Комплектация;
• Компактные размеры;
• Простота установки и надежность крепления;
• Качественный и очень тихий комплектный вентилятор;
• Возможность установки второго вентилятора;
• Антивибрационные прокладки;
• Совместимость с любыми модулями оперативной памяти;
• Гарантийный период 6 лет.

Минусы:

• Отсутствие второго вентилятора в комплекте;
• Цена.

По мнению редакции, учитывая все плюсы и минусы, процессорный кулер Noctua NH-U12S получает награду «Серебро».
