Установка

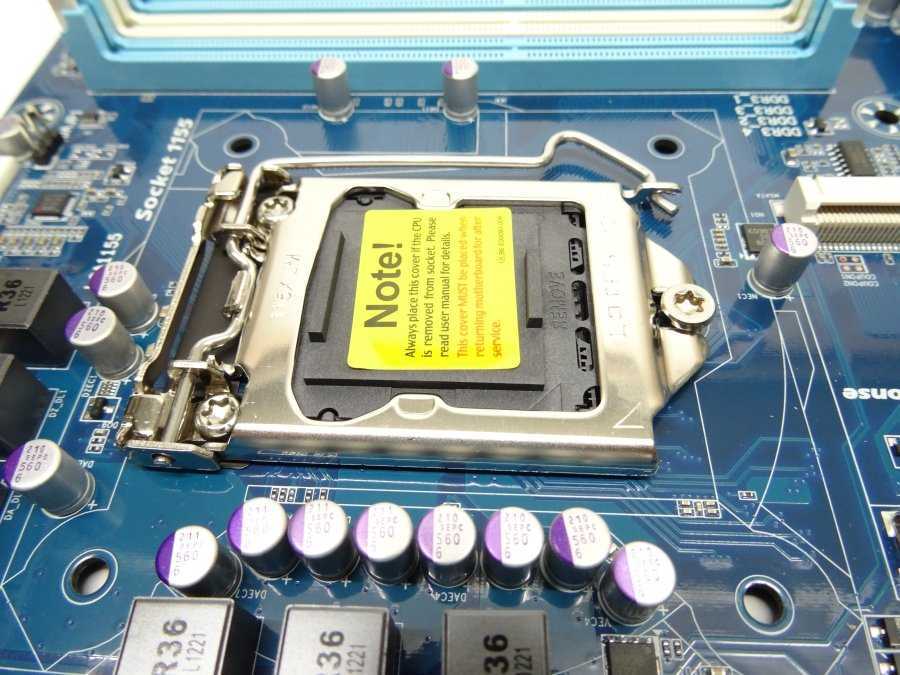

процессор Intel

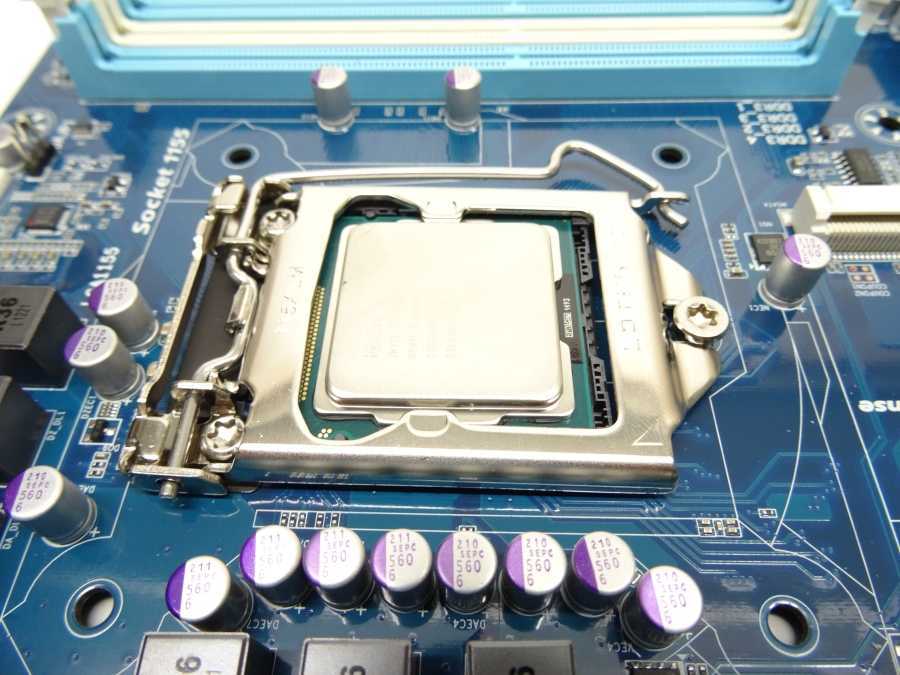

Затем устанавливаем в разъем процессор, в нашем случае это i7-3770k, который является вот уже на протяжении долгого времени бессменным компонентом нашей тестовой системы. Также необходимо нанести на процессор термопасту. В своих тестах наша редакция i2Hard использует термоинтерфейс GC-Extreme от компании Gelid.

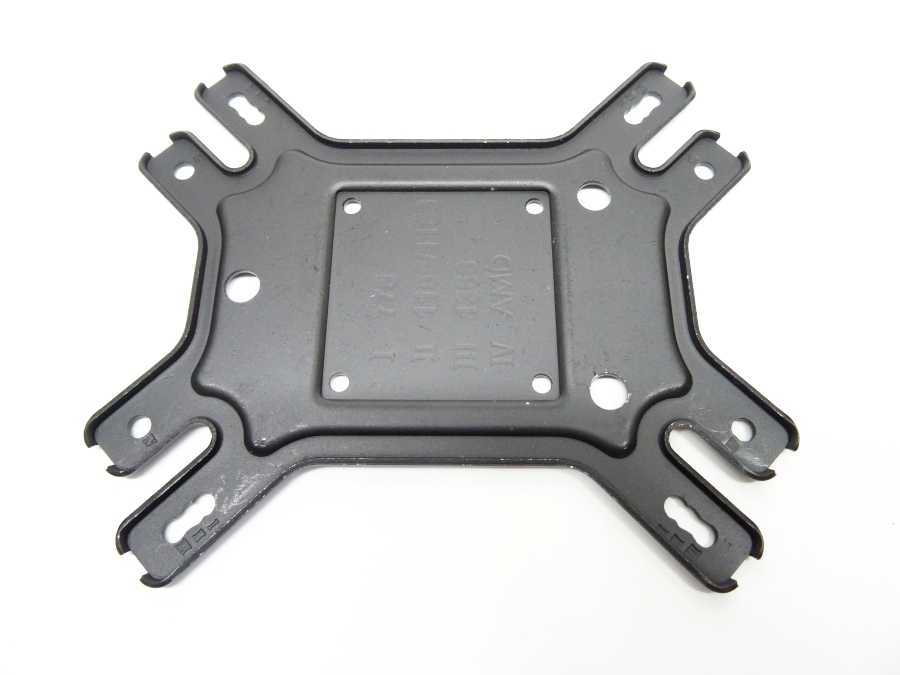

Следующим этапом идет подготовка бекплейта (металлической пластины) для установки ее на материнскую плату.

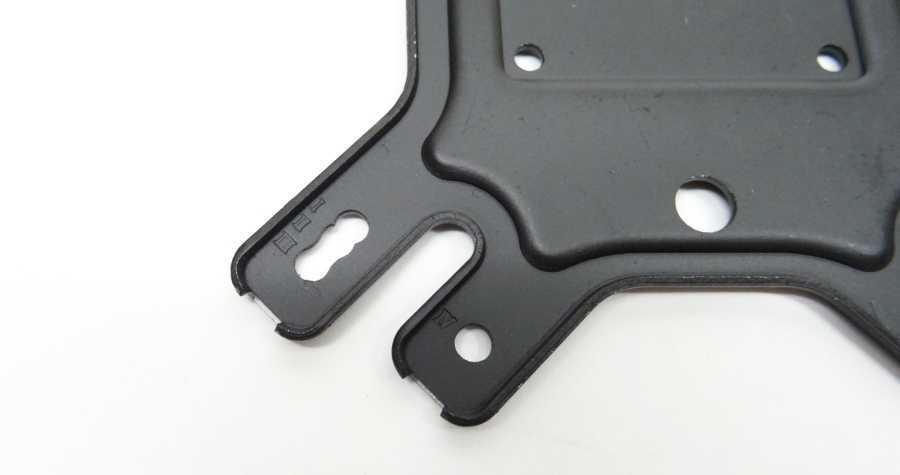

На бекплейте имеются пометки римскими цифрами соответствующих сокетам отверстий, а в середине самой пластины имеется расшифровка. В нашем случае это отверстия с цифрой II.

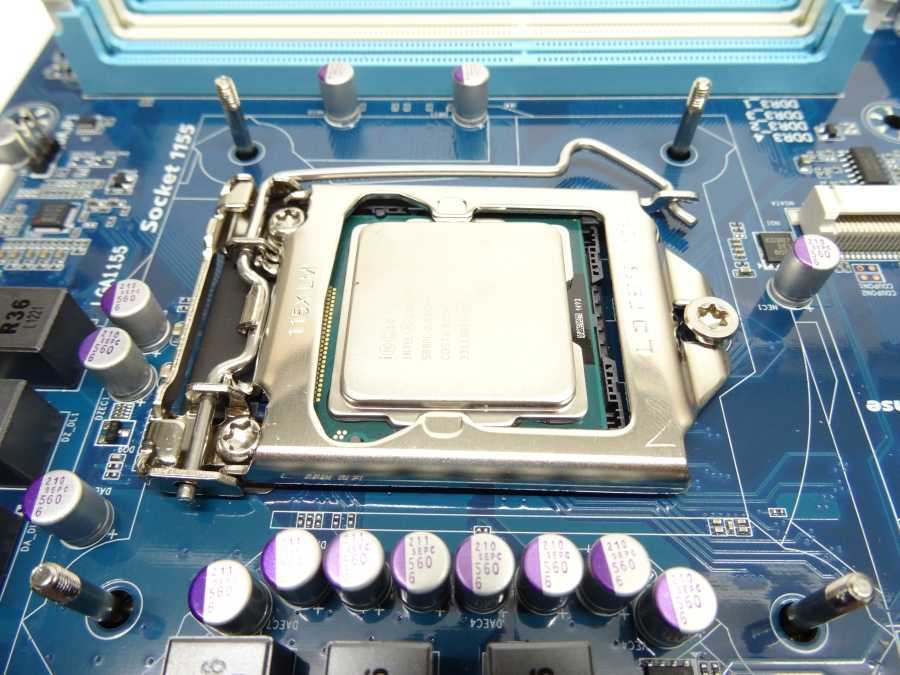

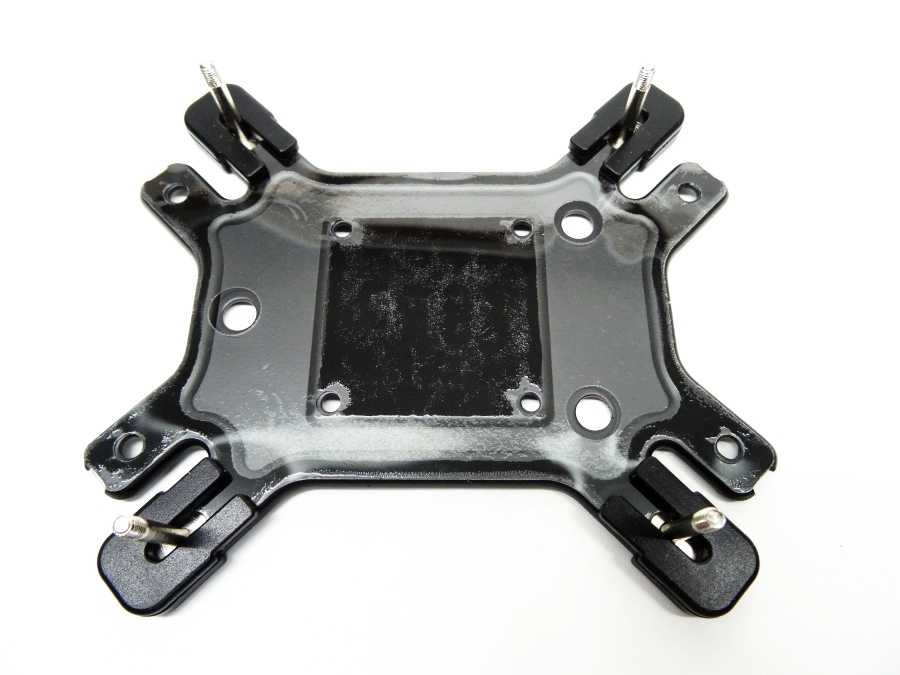

Вставляем болты с резьбой в эти отверстия и фиксируем их специальными резиновыми вставками, идущими в комплекте.
Затем устанавливаем пластину на материнскую плату.

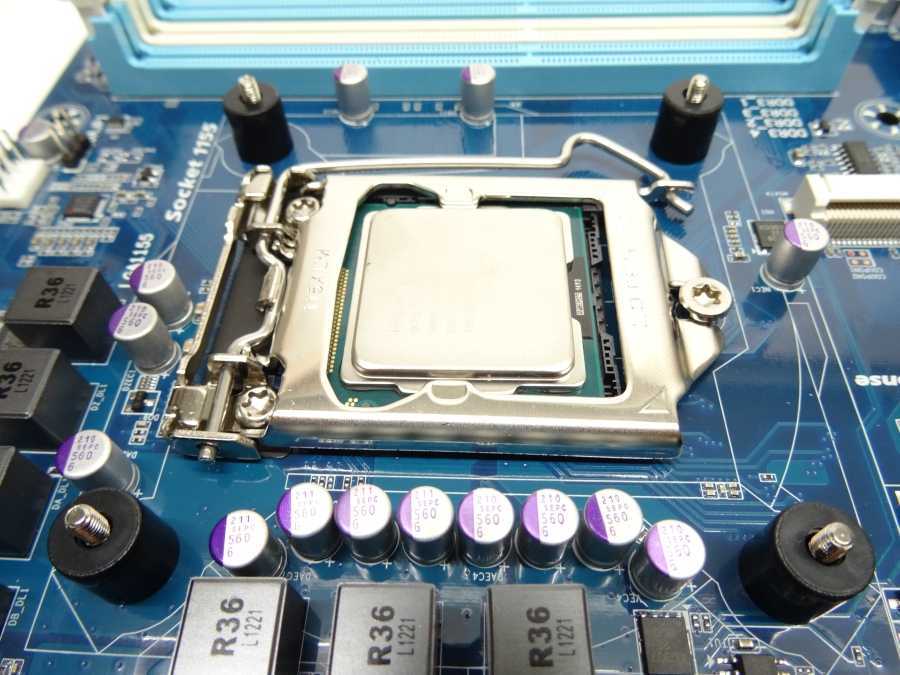

Одеваем на выступающие из материнской платы болты черные пластиковые шайбы.
Поверх них устанавливаем две металлические пластины.
Затем фиксируем их четырьмя гайками. Все, крепеж готов. Дальше остается только поставить кулер и зафиксировать его прижимной пластиной с двумя болтами.
Упаковка и комплектация
Deepcool GamerStorm Assassin 2 поставляется в не большой черной коробке, которая оснащена ручкой, весьма удобно при переноске.
Упаковка второй версии Deepcool GamerStorm Assassin отображает основную информацию о продукте. Никаких фотографий или изображений кулера на ней нет, всё довольно скрытно, как и подобает элитному убийце.
Комплект поставки Deepcool GamerStorm Assassin 2 довольно большой, он включает в себя:
- Систему охлаждения Deepcool GamerStorm Assassin 2;
- Набор креплений INTEL\AMD;
- Набор аксессуаров (Фирменный шильдик, FANHUB, стяжка, термопаста);
- Инструкцию.
Установка и тестовый стенд
Тестовый стенд
:
● Корпус: Corsair Graphite 780T;● Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215В;● Видеокарта: Sapphire R9 290X Vapor-X 4GB;● Мат. плата: ASUS P9X79 Pro;● Система охлаждения процессора: Corsair H110 + 2 x Noctua NF-A14 FLX;● Оперативная память: Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;● Накопители: Corsair Neutron GTX 240GB + Seagate ST1000DM003;● Блок питания: Corsair AX760i;● Реобас: Lamptron FC Touch.

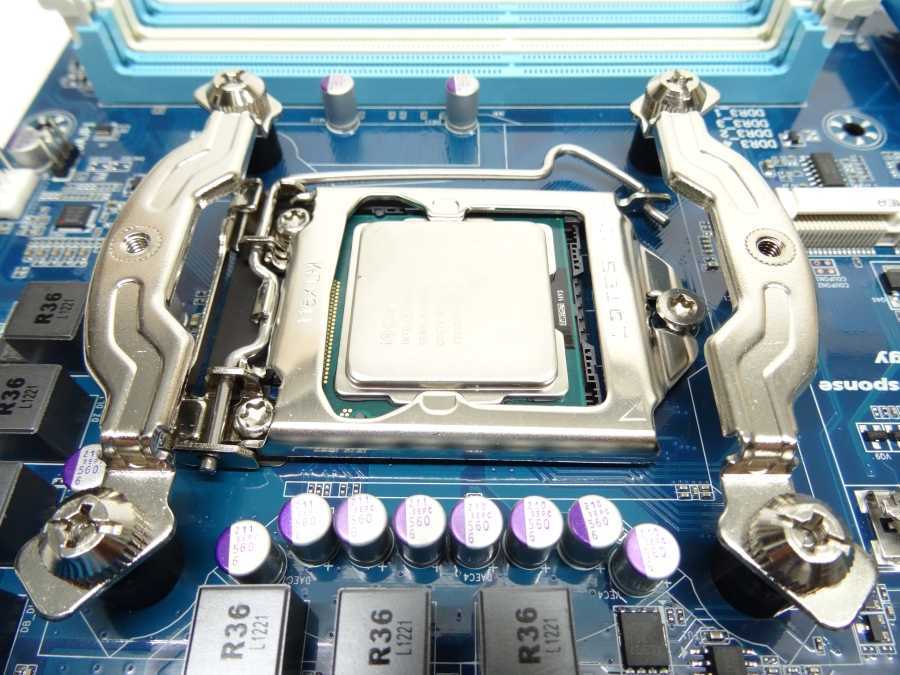

Процесс установки кулера очень прост. Для тех, кто будет это делать в первый раз, в комплекте имеется подробная инструкция. Установка на LGA2011 начинается с вкручивания 4 двусторонних винтов в околосокетные монтажные отверстия.
{img:27:click:big}

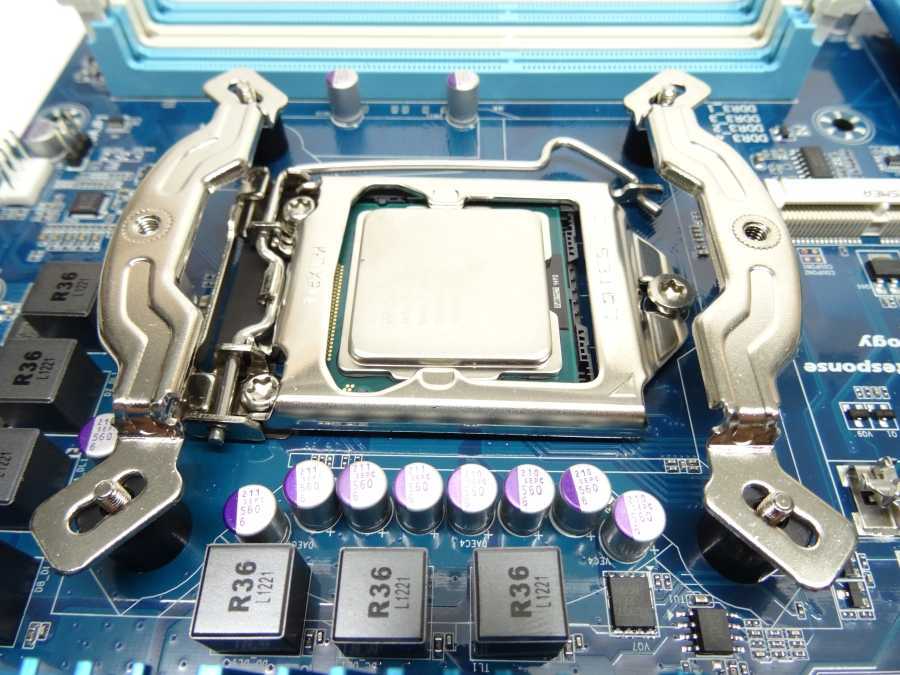

Располагаем сверху 2 крепежные пластины и прижимаем их с помощью 4 гаек.
{img:28:click:big}
Мажем на крышку процессора термоинтерфейс, в моем случае использовалась термопаста Arctic Cooling MX-2, ставим сверху радиатор и прижимаем его крепежной пластиной с двумя подпружиненными винтами.
{img:29:click:big}
Отпечаток получился ровный, а это еще раз подтверждает то, что основание не имеет каких-либо проблем с поверхностью.
{img:31:click:big}
Так выглядит результат установки этого гиганта.
{img:30:click:big}

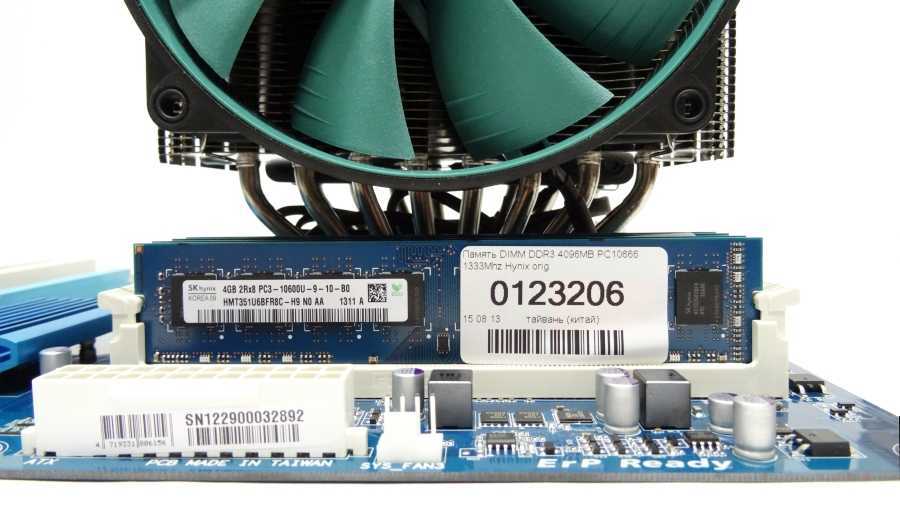

Как я уже и говорил, вам следует забыть о модулях с высокими радиаторами. Из 8 разъемов для оперативной памяти доступными остались только 2 крайних с левой стороны относительно сокета. Правая сторона стала недоступна вовсе. Такой расклад меня не очень обрадовал. Если вы планируете покупать такой кулер, то имейте это в виду
Использование ASSASSIN II в вашей сборке вынуждает обращать внимание на высоту приобретаемых модулей оперативной памяти
{img:32:click:big}
{img:33:click:big}
{img:34:click:big}
Тестирование
Тестовое ПО
:
ПО LinX AVX 0.6.4 использовалось для нагрузки процессора, значение объема задачи — 25000, продолжительность нагрузки составляла — 30 минут. Для измерения температуры ядер использовалось ПО CoreTemp.Тестирование проводилось в вышеуказанной тестовой конфигурации, в качестве термоинтерфейса была использована термопаста Arctic Cooling MX-2. Скорость вращения лопастей у всех корпусных вентиляторов была установлена на возможный максимум. Окружающая температура на момент тестирования составляла 24-25 °C.
Раздел «тестирование» делится на два подхода. Первый подход заключается в выяснении максимальных возможностей тестируемых экземпляров, при этом на создаваемый системами охлаждения шум внимания не обращается. Второй подход заключается в поиске наиболее комфортных шумовых характеристик тестируемых экземпляров с последующим повторением нагрузки и замером максимальных температур ядер процессора. На графиках, которые представлены ниже, указаны минимальные/максимальные температуры (°C) ядер процессора в простое и нагрузке соответственно.
Сравниваться DEEPCOOL ASSASSIN II будет с необслуживаемой системой водяного охлаждения Corsair H110, комплектные вентиляторы которой заменены на Noctua NF-A14 FLX. Конечно же, правильнее было бы сравнивать этот кулер, например, с Noctua NH-D15 или Thermalright Silver Arrow. Но, к сожалению, в данный момент у меня отсутствует возможность взять их для проведения требуемых тестов.
Подход №1:
Как видим, «Убийца» отстал от Corsair H110 всего лишь на пару градусов. Достойный результат! При этом уровень шума от систем охлаждения, даже при максимальных оборотах вентиляторов, довольно низок и не вызывает дискомфорта, что говорит о хороших шумовых характеристиках вентиляторов DEEPCOOL. Никаких сторонних шумов от вентиляторов (скрип, потрескивание) в обоих случаях отмечено не было.
Подход №2:
В режиме условной тишины ASSASSIN проиграл еще 1 градус и разница составила 3 °C, что тоже является довольно неплохим результатом для подобной системы охлаждения.
Вентиляторы

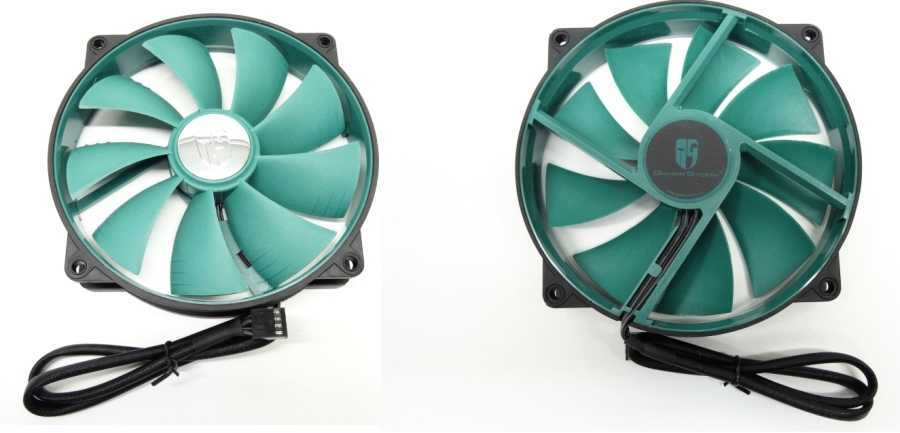

Система охлаждения оснащена двумя фирменными вентиляторами разного размера. Модели вентиляторов GF140 и GF120, что соответствует типоразмерам 140мм и 120мм. Но на самих вентиляторах модель не указана. Если посмотреть ассортимент GamerStorm, то можно найти идентичные вентиляторы с вышеуказанными названиями. Вентиляторы, которыми комплектуются системы охлаждения под брендом GamerStorm, имеют исключительно черно-красный окрас, а главное такие в розничной продаже не встретить.
GF140, с креплениями под 120мм, имеет круглую рамку черного цвета. Внутри этой рамки находится красная 140мм крыльчатка с девятью широкими лопастями. На каждой лопасти находится по три насечки, которые способствуют фокусировке воздушного потока. В вентиляторе используется фирменный подшипник Fluid Dynamic Bearing. Скорость вращения составляет 300 ± 150 ~ 1200 ± 10% и так же вентилятор обладает поддержкой RPM. С обратной стороны находится наклейка с логотипом компании.
GF120 имеет аналогичный черно-красный дизайн, но типоразмер вентилятора уже 120мм. Черная рамка содержит внутри себя крыльчатку из девяти лопастей, на каждой из них присутствуют насечки, способствующие фокусировке воздушного потока. В GF120 используется также подшипник Fluid Dynamic Bearing, но скорость его работы немного отличается 300 ± 150 ~ 1400 ± 10%. Вентилятор также поддерживает RPM управление, а с обратной стороны помимо лого и кратких ТХ ничего не найти.
Технические характеристики вентиляторов
- Размер вентилятора (140/120) — 140X140X26mm / 120X120X26mm;
- Вес (140/120) — 173g / 152g;
- Скорость вращений (140/120) — 300 ± 150 ~ 1200 ± 10% RPM / 300 ± 150 ~ 1400 ± 10% RPM;
- Номинальный ток (140/120) — 0.11 ± 10% (МАКС) / 0.09 ± 10% (МАКС);
- Потребляемая мощность (140/120) — 1.32W / 1.08W;
- Максимальный уровень воздушного потока (140/120) — 70.08CFM / 68.06CFM;
- Уровень шума (140/120) — 17.8 ~ 26.5dB / 17,8 ~ 27.3dB;
- Номинальное напряжение — 12VDC;
- Рабочее напряжение — 10.8 ~ 13.2VDC;
- Стартовое напряжение — 7VDC;
- Тип подшипника – FDB.
Упаковка, внешний вид и комплектация
Сама упаковка, относительно первой версии кулера ASSASSIN, не изменилась. Это все та же массивная черная коробка с принтом в виде маски. Отличительный знак в виде маски присущ всем продуктам компании из линейки GAMER STORM. На коробке, помимо наименования модели, вы сможете найти краткое описание продукта на английском языке и его технические характеристики.
{img:3:click:big}
{img:4:click:big}
{img:5:click:big}
Внутри коробки размещен сам кулер, комплект креплений для платформ AMD и Intel, руководство пользователя и еще несколько полезных вещиц. Все зафиксировано с помощью вставок из вспененного полиэтилена, что обеспечивает сохранность продукта при его транспортировке. К полезностям я отнес следующие «ништяки»: небольшой шприц с термоинтерфейсом, фирменный значок и разветвитель для подключения нескольких вентиляторов к одному каналу.
{img:6:click:big}
{img:7:click:big}
Вентиляторы уже установлены на радиатор, но для того, чтобы закрепить конструкцию на материнской плате, потребуется снять центральный вентилятор.
{img:8:click:big}
Размеры конструкции пугающе огромные. С первого же взгляда можно сказать следующее — забудьте о модулях памяти с высокими радиаторами. Расстояние от основания до нижней алюминиевой пластины составляет всего 45 мм.
{img:9:click:big}
Крепление вентиляторов достаточно удобное. Цепляете скобы за «ушки» корпуса вентилятора и закрепляете на радиаторе, все. Просто и быстро. Схожая схема крепления используется у кулеров производства компании Noctua. Как можете увидеть на фото, ребра радиатора выступают с правой стороны. Подобная форма ребер исключает возможность закрепить туда еще один вентилятор.
{img:10:click:big}
{img:11:click:big}
Всего в конструкции используется 8 тепловых трубок и 96 никелированных алюминиевых пластин (по 48 пластин на каждой секции).
{img:12:click:big}
Для осуществления контакта трубок и пластин пайка не используется. Пластины просто нанизаны на трубки, передача тепла на ребра происходит посредством прямого контакта.
{img:14:click:big}
{img:15:click:big}
Не могу точно сказать, особенность ли это именно моего экземпляра, но правая секция находится под небольшим наклоном к центру относительно левой. Скорее всего, это сделано для оптимизации воздушного потока.
{img:13:click:big}

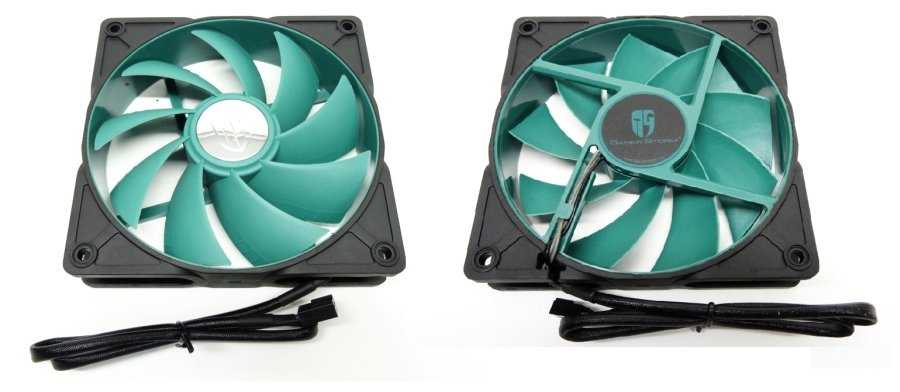

Как и у первого ASSASSIN, вентиляторы у этой модели имеют разный размер — фронтальный 120 и центральный 140 мм соответственно.
{img:16:click:big}
С подобными вентиляторами я уже встречался ранее, когда имел дело с другими процессорными системами охлаждения производства компании DEEPCOOL. Главная их видимая отличительная особенность — резиновый корпус. Во-первых, такой корпус очень хорошо гасит вибрации. Во-вторых, если использовать подобные вентиляторы в качестве корпусных, то вы точно не сломаете «ушко», если приложите чрезмерные усилия при его закреплении в корпусе. На лопастях имеются специальные насечки, которые должны способствовать снижению уровня шума при работе вентилятора на средних и высоких оборотах.
{img:17:click:big}
{img:18:click:big}
{img:19:click:big}
{img:20:click:big}

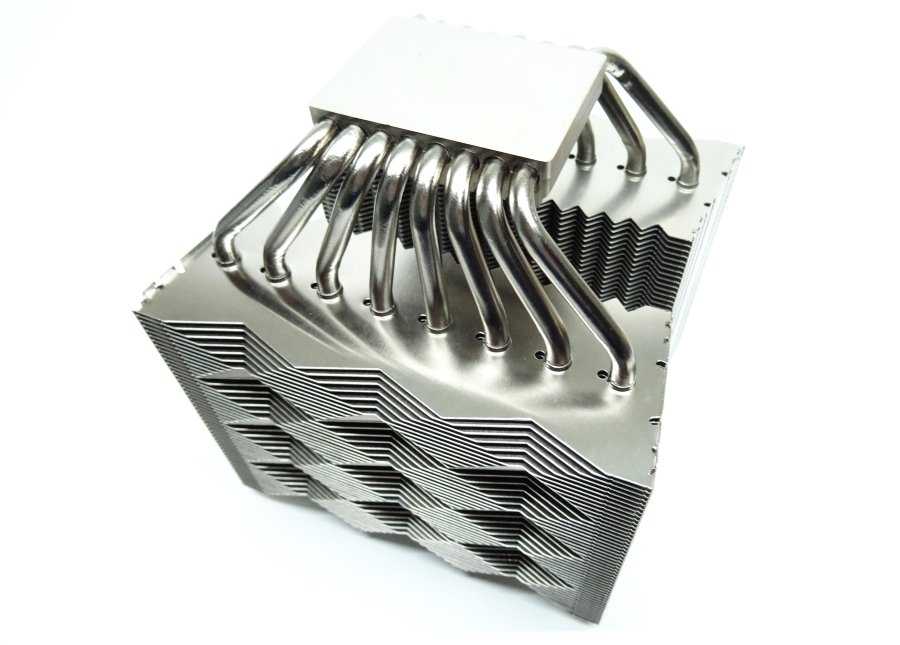

Несколько фото радиатора без вентиляторов.
{img:21:click:big}
{img:22:click:big}
{img:23:click:big}
Основание, как уже упоминалось выше, отполировано до состояния зеркала. Касательно неровностей — они попросту отсутствуют. Основание имеет идеально ровную поверхность.
{img:24:click:big}
{img:26:click:big}
Тепловые трубки зажаты между медными пластинами. Следов пайки между трубками и пластинами, как, например, у Noctua NH-D15, обнаружено не было.
{img:25:click:big}

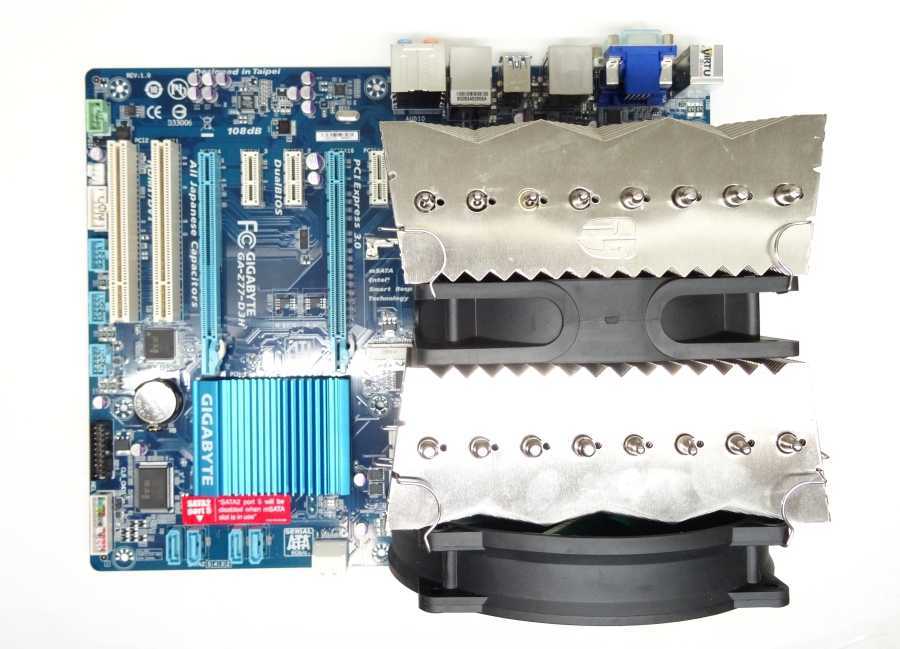

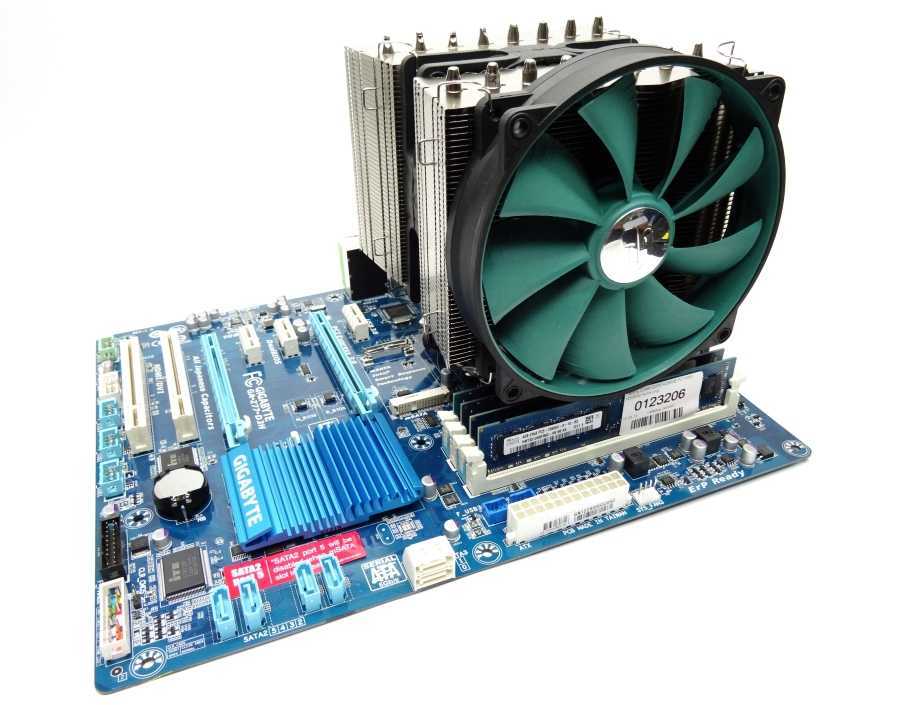

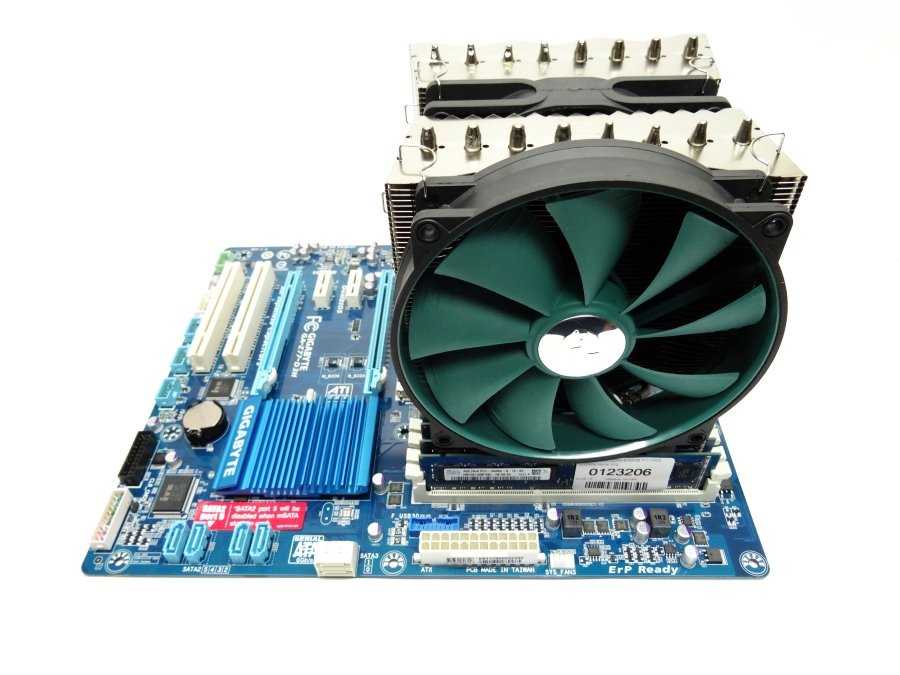

Внешний вид на материнской плате

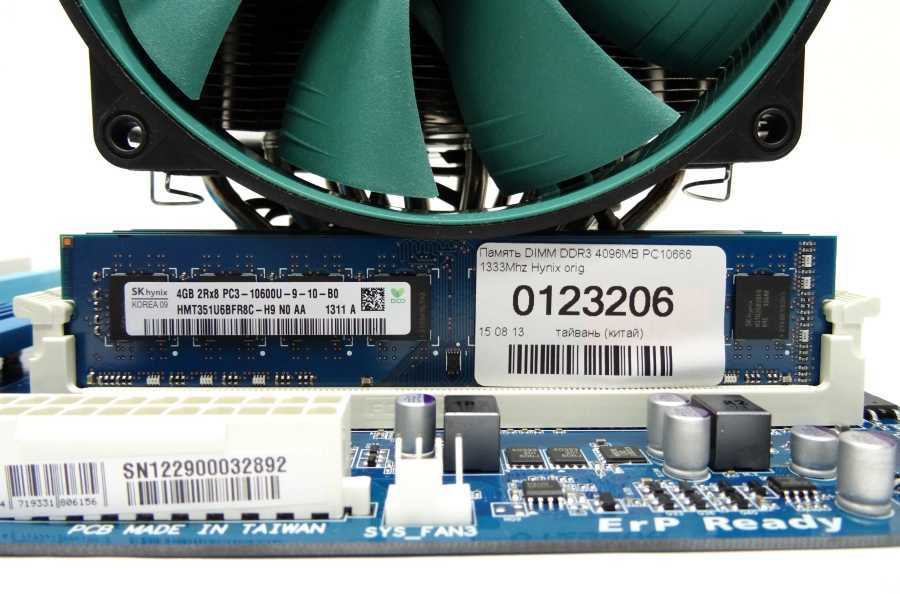

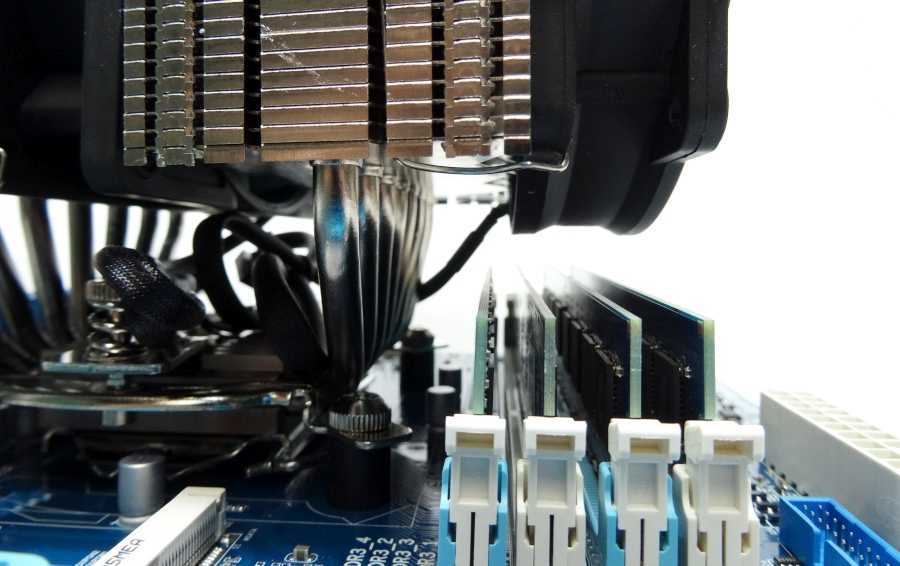

Наглядно это видно на фото ниже. При максимальном подъеме вентилятора, установленного с внешней стороны, модули памяти чувствуют себя достаточно вольготно, и над ними даже остается некоторый запас свободного пространства. Поэтому при покупке Deepcool Assassin можно не бояться несовместимости с модулями оперативной памяти. Исключением следует считать лишь модули памяти с высокими радиаторами.
В нашем случае при подъеме вентилятора до предела околосокетное пространство лишилось обдува. Поэтому мы немного опустили кулер обратно, чтобы он упирался в модули памяти. Это позволило направить часть воздушного потока на обдув околосокетного пространства.
Особенности конструкции

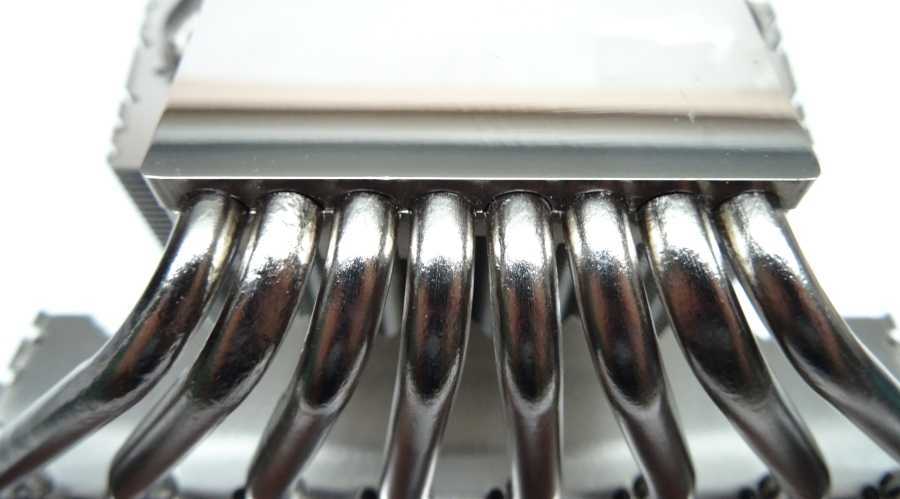

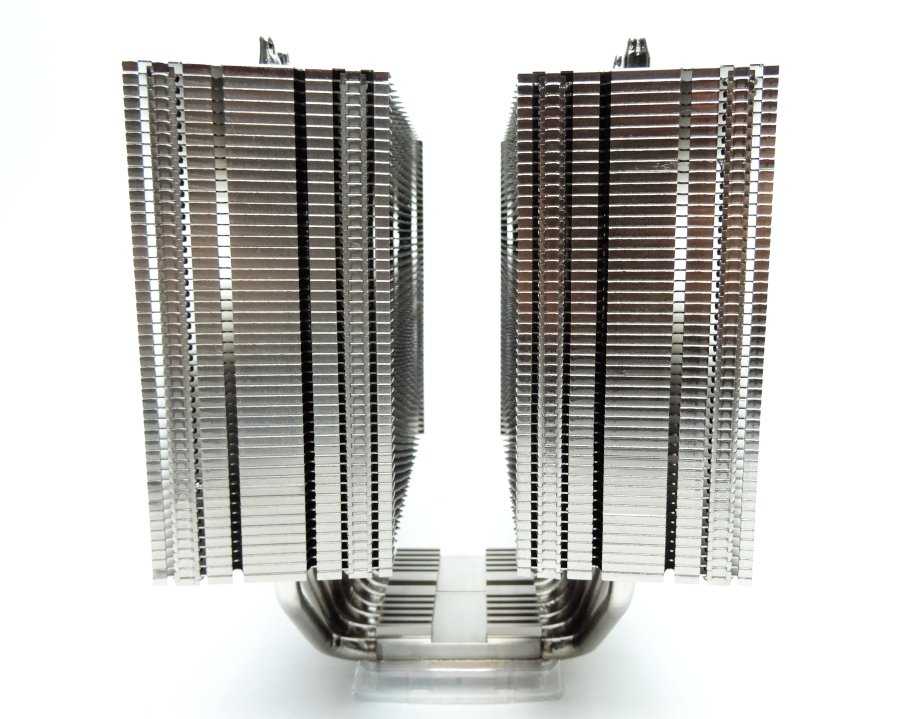

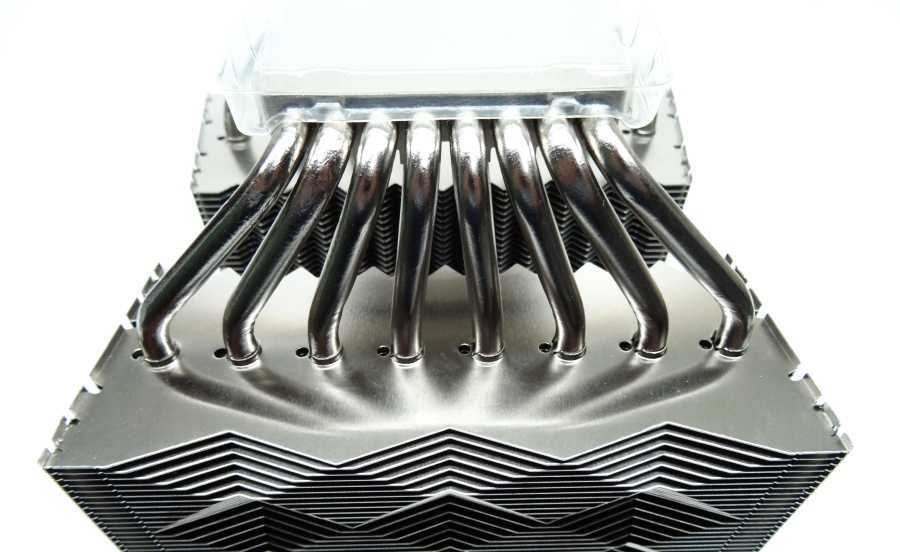

Две секции радиатора объединены между собой восемью никелированными тепловыми трубками, каждая 6мм диаметром, которые проходят через основание теплосъемника. По размерам кулер не является на деле таким большим как кажется, его габариты вместе с вентиляторами составляют 160х144х154мм.
тепловые трубки
Межреберное расстояние пластин составляет 2мм, что является наиболее оптимальным значением для построения эффективно охлаждающего радиатора.

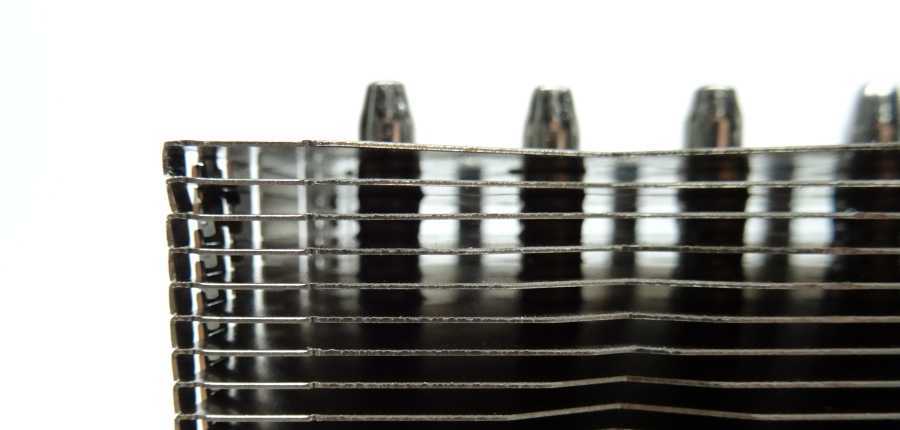

Обе секции радиатора в сумме содержат 98 пластин толщиной 0,5мм. Обработку острых граней пластин идеальной называть не приходится, поэтому порезаться ими очень сложно.
Общая площадь радиатора «наемного убийцы» составляет 12100см 2 . Между двумя секциями радиатора предусмотрен монтаж вентилятора типоразмера 140х140х25мм. Расстояние между секциями радиаторов составляет 28мм.

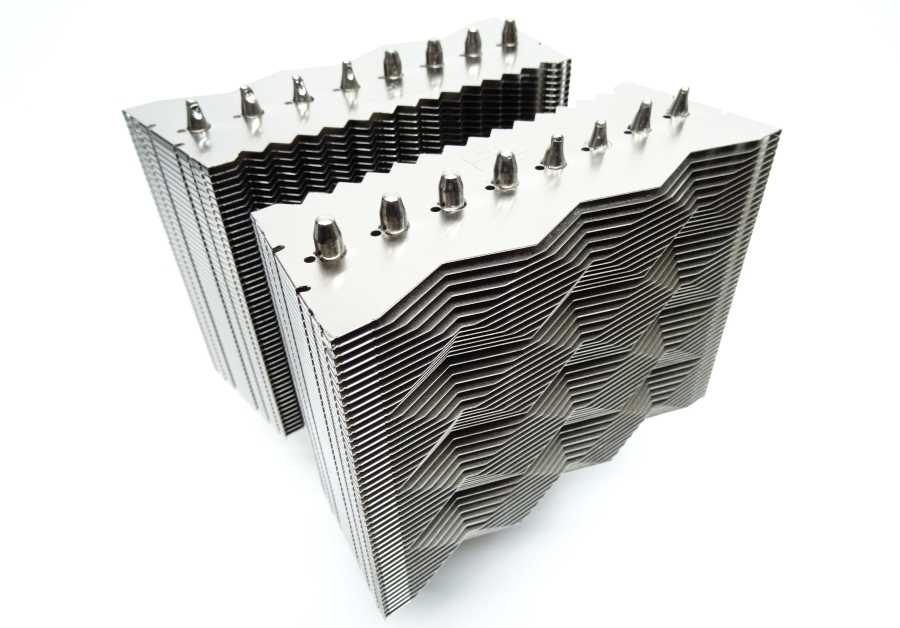

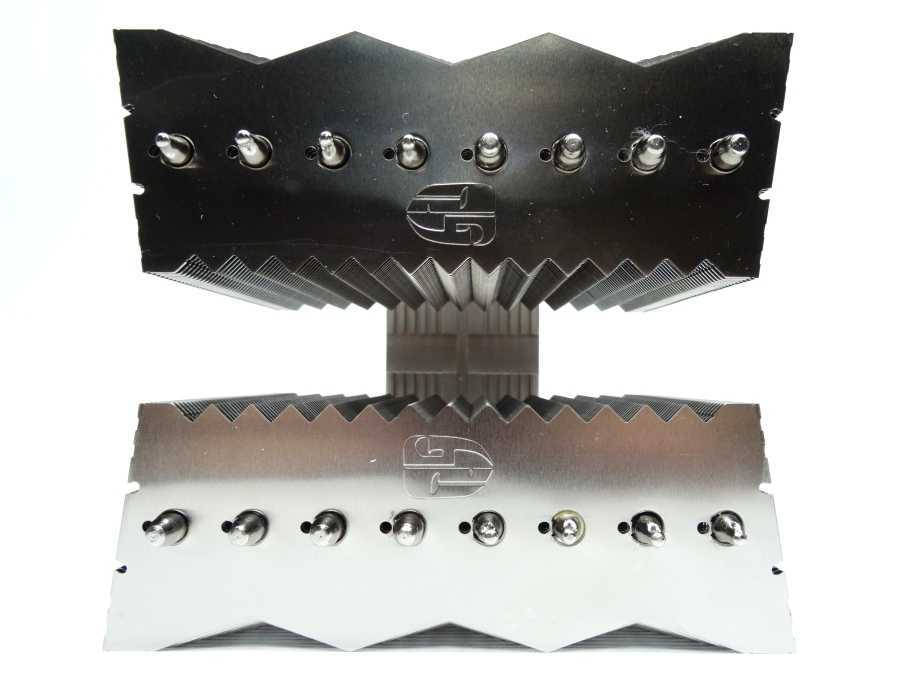

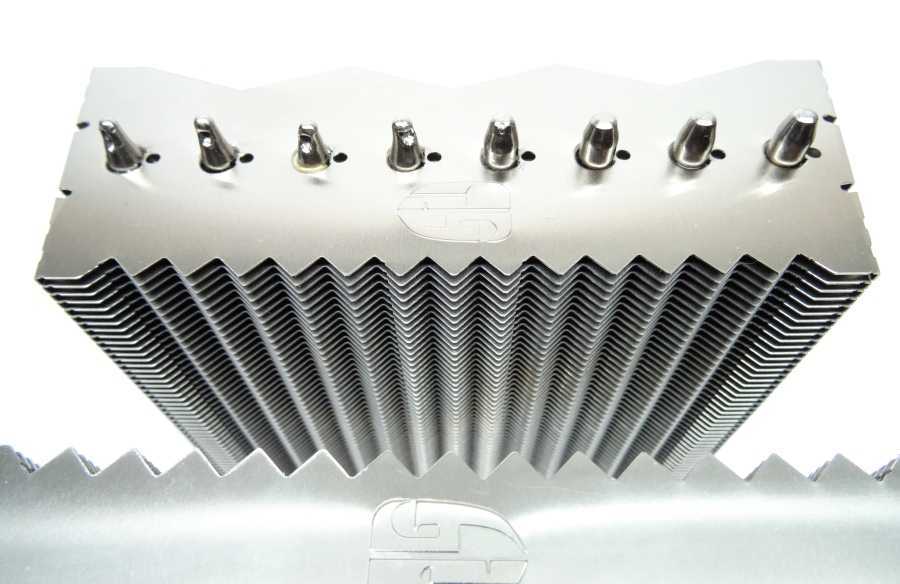

Восемь тепловых трубок расположены последовательно по длине секции радиаторов, на расстоянии 12 мм друг от друга. Внутренние стенки секций радиаторов имеют характерные треугольные вертикальные канавки для оптимизации воздушного потока.

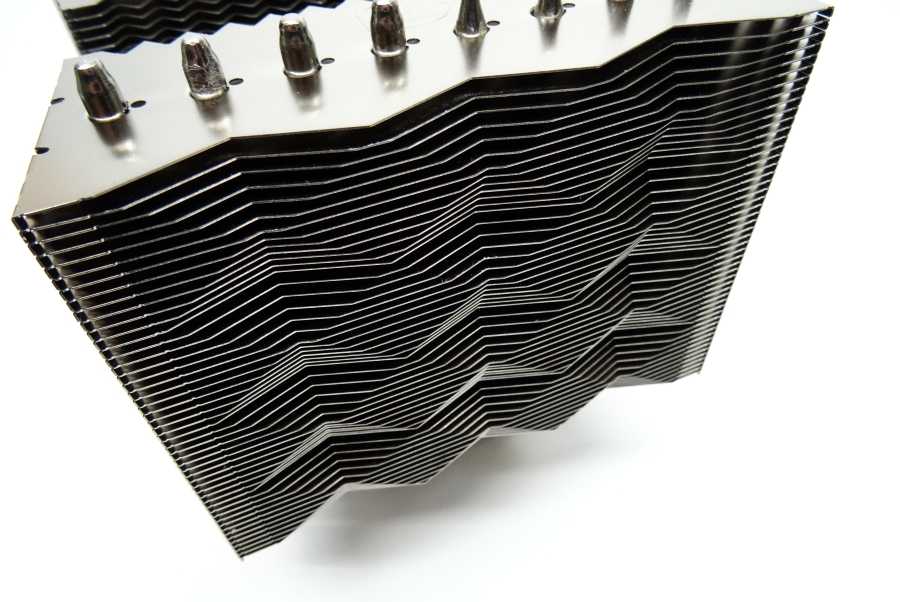

Внешние стенки радиатора имеют пирамидо-образное оформление, для придания радиатору более привлекательного внешнего вида.

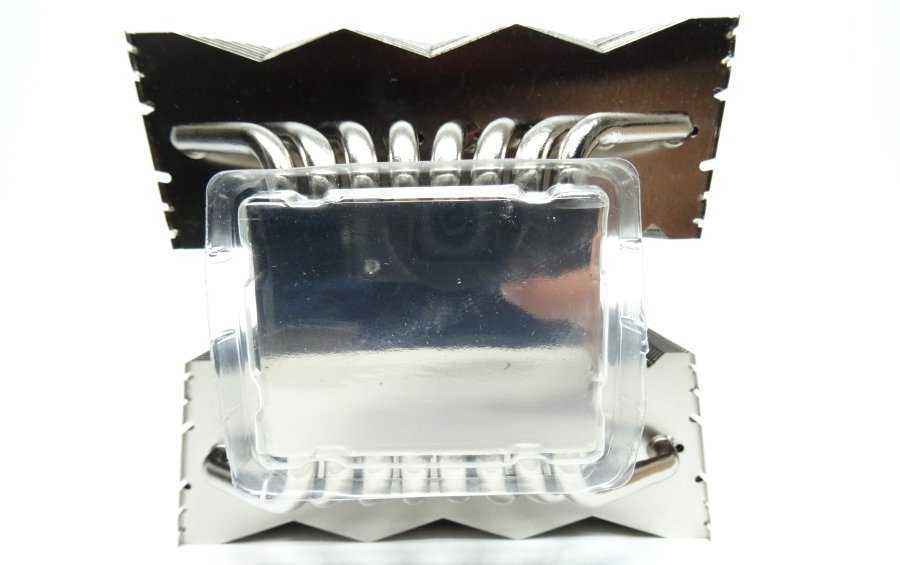

Основание теплосъемника защищено прозрачной пластиковой крышкой.
Восемь никелированных трубок позволяют еще до тестирования надеяться на успех в эффективности системы охлаждения.

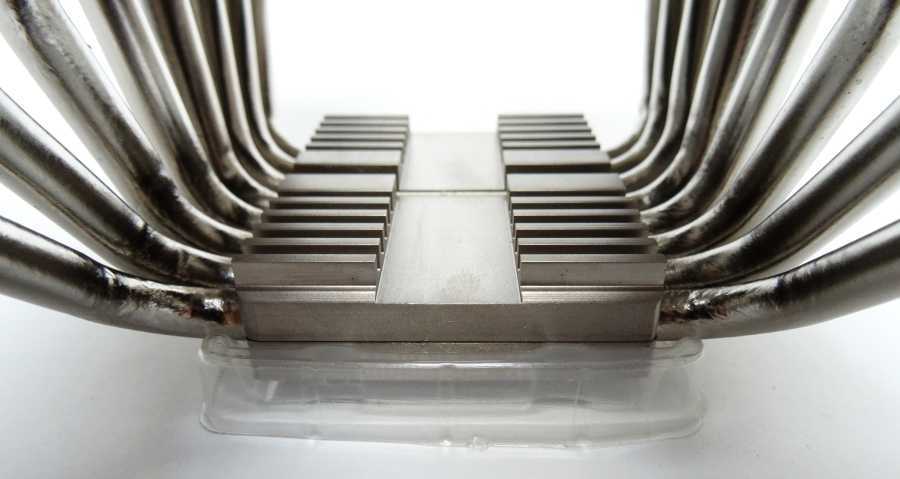

Основание теплосъемника состоит из двух никелированных медных пластин, между которыми зажаты тепловые трубки методом опрессовки. На выходе тепловых трубок из основания пайка отсутствует.

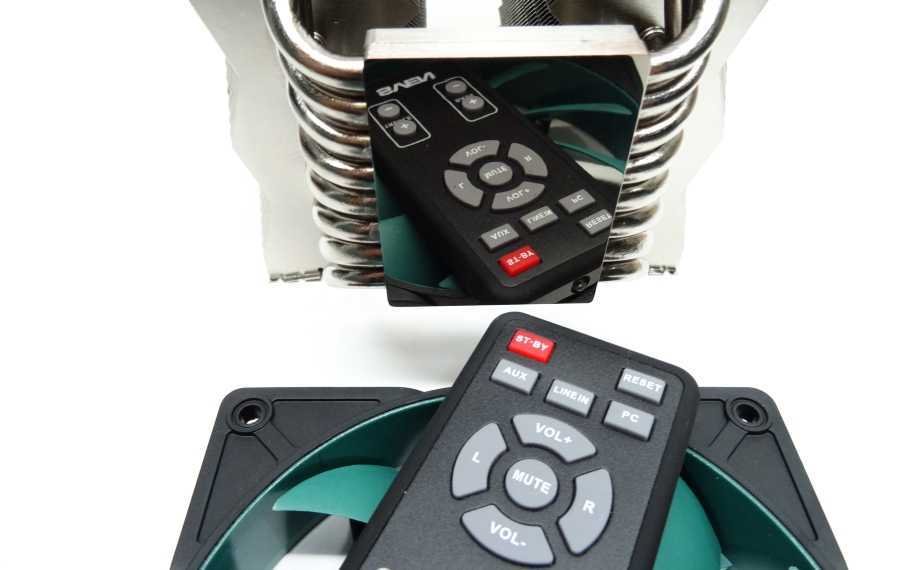

Качество обработки никелированного основания недостаточно назвать хорошим, оно восхитительное. Размеры контактной площадки составляют 60х45мм, чего будет достаточно не только для процессоров AMD, но и для процессоров Intel в исполнении LGA1366 и LGA2011.

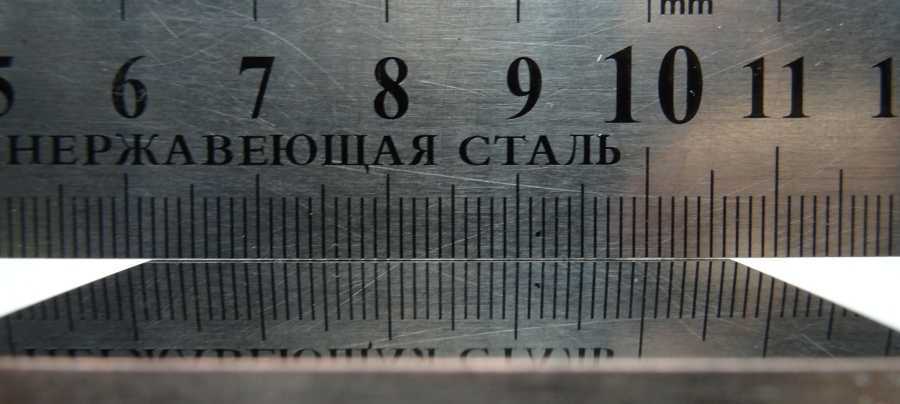

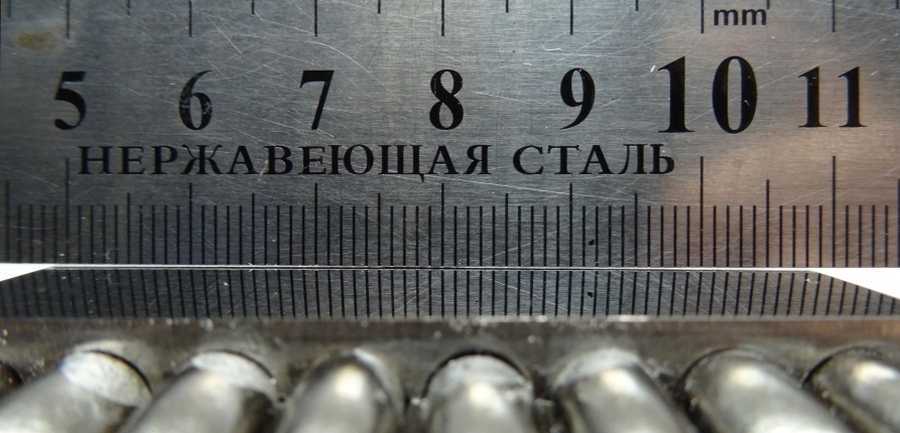

Нельзя предъявить и серьезных претензий к ровности поверхности. Если еще по длине контактной площадки можно наблюдать едва заметную выпуклость, то по ширине можно увидеть идеально ровную поверхность. Качество обработки основания и его ровная поверхность также позволяют надеяться на хорошую теплопередачу, а следовательно и на эффективное охлаждение.

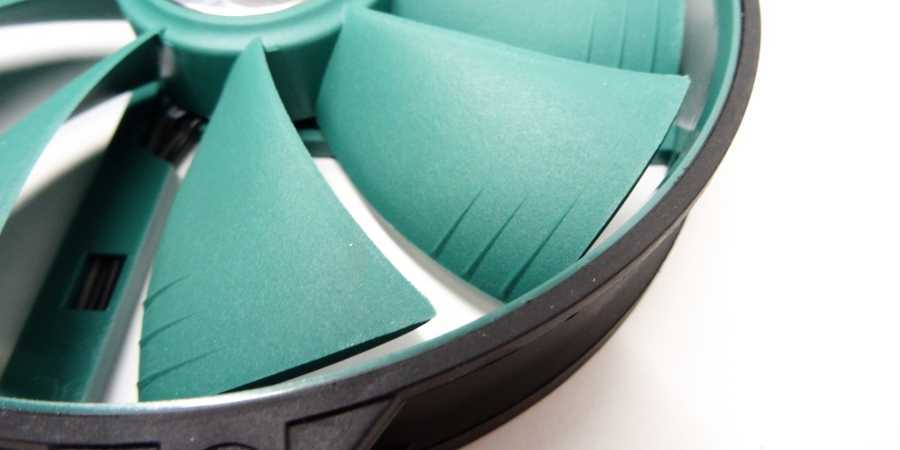

Рельефные насечки на каждой из лопастей вентиляторов признаны создавать визуальный эффект во время вращения крыльчатки вентилятора.

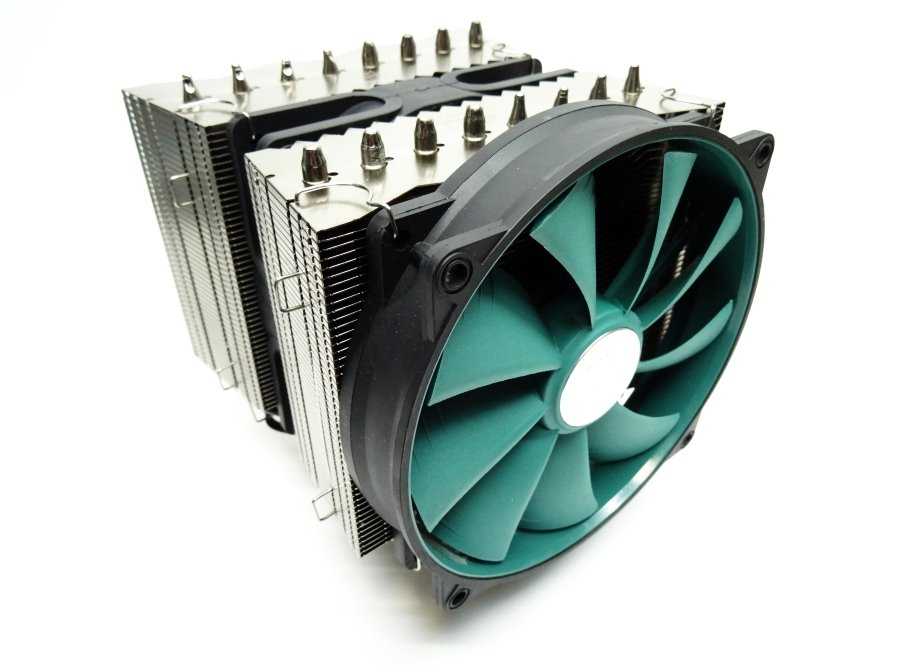

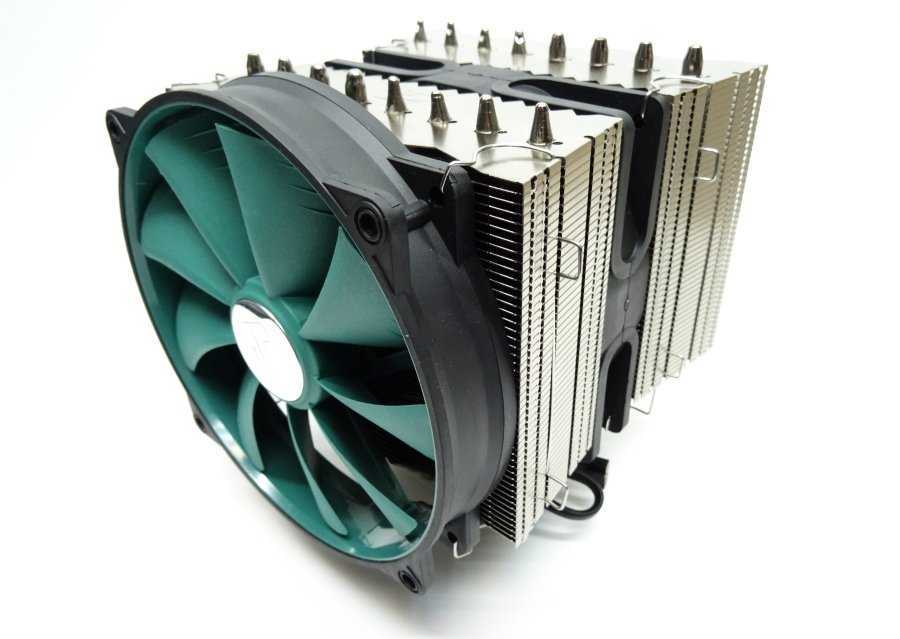

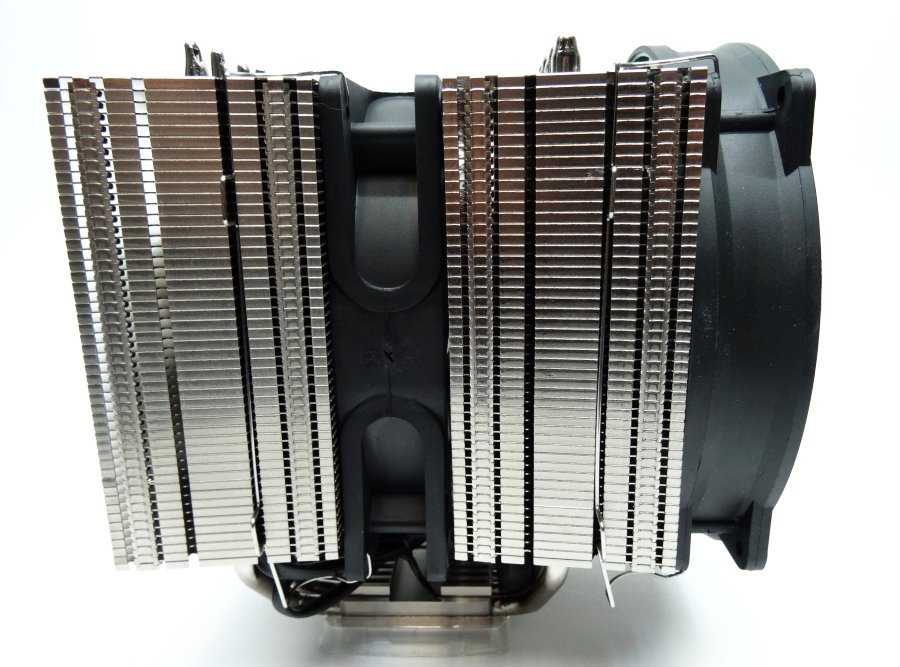

Общий вид Deepcool Assassin с установленными вентиляторами UF140 и UF120. Крепятся вентиляторы к радиатору системы охлаждения с помощью проволочных скоб. В нашем случае мы решили установить 140мм вентилятор именно наружу, так как это придает системе охлаждения более эффектный внешний вид. Вся конструкция в сборе имеет полную массу 1378 грамм. Напомним, что рассматриваемый нами ранее Thermaltake Silver Arrow SB-E Extreme вместе с вентиляторами имеет массу всего лишь 1100 грамм.
Тестирование
Тестовый стенд
- Процессор: Intel Core i7 4960Х@4,0 1,2v;
- Охлаждение процессора: Deepcool GamerStorm Assassin 2, ThermalrightSilverArrow IB-E;
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79;
- Видеокарта: ASUS ROG Poseidon GTX 980;
- Оперативная память: 4Gb Kingston HiperX Predator 2666Mhz;
- Жёсткий диск: SSD Kingston M.2 SM2280S3/120G 120GB;
- Блок питания: Corsair AX760i760W;
Методика тестирования
Противником Deepcool GamerStorm Assassin 2 станет протестированный недавно кулер ThermalrightSilverArrow IB-E.
Результаты тестирования
Несмотря на большие габариты Deepcool GamerStorm Assassin 2 не смог вырвать первое место у SilverArrow IB-E, но при этом показал хороший результат. Я думаю всему виной стало плохо пропаянное основание.
Разница почти минимальна, но не стоит и забывать про разницу в цене. Наш образец значительно дешевле.
Уровень шума тоже немного выше в сравнении с конкурентом, но разница не так уже и велика, она в пределах погрешности.
Вывод
Новый DEEPCOOL ASSASSIN II оставляет после себя лишь положительные впечатления, даже несмотря на то, что он перекрывает почти все разъемы для установки оперативной памяти. Будущим обладателям этой махины придется подумать о том, что им важнее — красивая обертка на модулях памяти (если планируете использовать высокие модули памяти, например, как мои, то придется отказаться от этого кулера) или эффективность системы охлаждения процессора. Качественные тихие вентиляторы в резиновом корпусе, удобная в плане монтажа конструкция, высокая эффективность охлаждения — вот, что вы получите, если выберете ASSASSIN II. К сожалению, на данный момент еще неизвестна его конечная стоимость в РФ, поэтому я не могу утверждать, что продукт компании DEEPCOOL станет настоящим убийцей топовых воздушных систем охлаждения. Конечно же, он очень эффективен, но всю ситуацию может испортить завышенная цена на продукт. Если же цена будет очень «вкусной», то, всяким Noctua, Phanteks и Thermalright придется немного потесниться на пьедестале.
интересных системDeepcool Assassin
большое количествопроцессорных кулеров
различных размеров
Заключение
Кулер Deepcool Assassin II полностью соответствует своему названию и выглядит брутально. Производитель не сэкономил на металле, башенный кулер с двумя радиаторами весит почти 1,5 кг
Обращают на себя внимание и восемь тепловых трубок, а также два вентилятора с регулировкой ШИМ, которые в режиме бездействия работают всего на 300 об/мин. Достаточно ли подобной комбинации для лидерства в нашем рейтинге?
Долгое время Deepcool была известна кулерами начального уровня. Но компания решила расширить свой ассортимент более качественными, мощными и дорогими моделями. Для геймеров даже был предложен новый бренд Gamer Storm, в котором присутствуют лучшие продукты в разных категориях. Что касается воздушных кулеров, то линейка Gamer Storm состоит из плоского HTPC-кулера Gabriel, пассивного радиатора Lucifer (в разных версиях) и, наконец, тестируемого в обзоре гиганта Assassin II с двумя радиаторами.
Игровая ориентация видна по дизайну упаковки. По размеру упаковки можно догадаться, что топовая модель Deepcool отнюдь не самая компактная. На самом деле, у кулера размерами 143 x 158 x 167 мм могут возникнуть проблемы совместимости. Поэтому следует заранее провести измерения в корпусе. Все же не в каждую среднюю башню можно будет уместить кулер высотой почти 17 см. С другой стороны, объемный радиатор должен обеспечивать высокую производительность охлаждения. То же самое касается и переноса тепла от процессора на радиатор: Deepcool выбрала восемь 6-мм тепловых трубок. За продувание воздуха через радиаторы отвечают один 120-мм и один 140-мм вентиляторы в конфигурации тяни-толкай. Все это позволяет надеяться на высокие результаты Assassin II в наших тестах.
Перед тем, как мы перейдем к обзору кулера, позвольте привести краткие спецификации Assassin II.
